Detalhes do produto:
|
Contato: | Bronze de fósforo | Material do alojamento: | LCP/PA9T UL94V-0 |
---|---|---|---|
Não. Das posições: | 2-50Alfinete | Passo: | 1.27mm |
Corrente avaliado: | 1.0AMP | Tensão avaliado: | C.A. 50V |
Realçar: | SMT Alfinete Cabeçalho Conectors,40 Alfinete Cabeçalho Conectors,1.27mm encabeçamento fêmea de 40 Alfineteos |

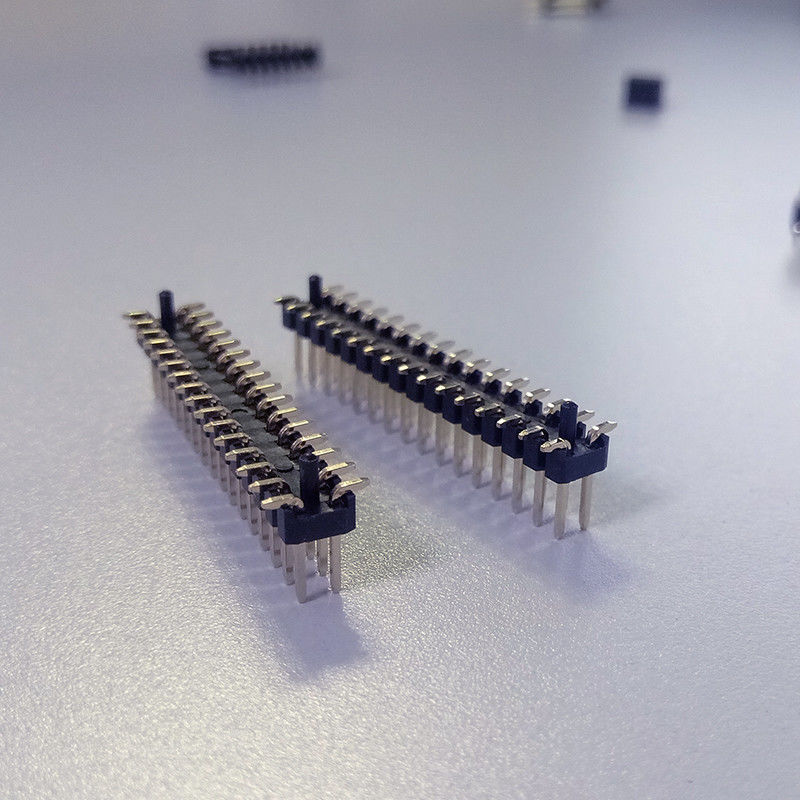

fileira dobro dos conectores do encabeçamento do Alfineteo de SMT do passo de 1.27mm
Alfinete Cabeçalhos fornece a flexibilidade do projeto, a eficiência da produção ao diminuir o equipamento necessário assets.with horizontal, o direito-ângulo e o vertical sobre a orientação & únicas e fileiras duplas a escala do passo de 0.8mm a de 3.96mm.
Passo | 1.27mm |
Montando o tipo | SMT |
Não. Das posições | 2-50p |
Corrente avaliado | C.A. 1.0A |
Tensão avaliado | 50V AC/DC |
Resistência de contato | ohms de 20m max |
Resistência de isolação | ohms do minuto de 1000m |
Força da inserção | minuto 20gf/Alfinete |
Temperatura da operação | -40℃ a +105℃ |
Tensão de suporte | C.A. 500V/1min |
Alojamento | Poliéster (UL94V-0) |
Contato | Bronze |
Gênero | Fêmea |
Termo de preço | CORRENTE DE RELÓGIO |
Ciclos da durabilidade | 5000 ciclos mínimo |
Prazo de execução | 7-10 dias de trabalho |
O que é Alfinete Cabeçalho
1. O encabeçamento do Alfinete é chamado conector universal. Baseado em projetos diferentes para o PWB, escolhem conectores diferentes do passo encontrar-se.
2. o encabeçamento do Alfineteo do passo de 0.8mm/1.0mm/1.27mm/2.00mm/2.54mm/3.96mm/5.08mm é produtos caracterizados em nossa empresa. Se você precisa o encabeçamento especial do Alfineteo que o passo padrão não poderia satisfazer, e-mail ou chamada nossa equipe das vendas.
3. Geralmente, os encabeçamentos do Alfineteo com os encabeçamentos fêmeas seridos são usados para terminar os módulos criados na indústria eletrônica.
4. Em relação às propriedades elétricas e mecânicas do encabeçamento do Alfineteo, o mesmo passo tem a mesma função, que nós mostramos claramente em nossa folha de dados.
5. Uma outra variação comum no encabeçamento do Alfineteo é chamada da “versão do Alfineteo máquina”. A versão normal é formada fora do carimbado e a chapa metálica dobrada, conectores de Alfineteo da máquina é formada utilizando ferramentas o metal na forma desejada, que é uma mais robusta, com uma junção melhor e uma vida mais longa, fazendo o mais caro embora. Ainda os clientes da indústria cada vez mais automotivo e médica escolhem o Alfineteo da máquina melhorar a estabilidade da conexão.
Categoria
1. De acordo com o afastamento: 0,8, 1,0, 1,27, 2,0, 2,54, 3,96, 5.08mm;
2. De acordo com a altura: 1.0/1.5/2.5mm;
3. De acordo com o número de fileiras, é dividido na única fileira, na fileira dobro, na fileira três a fileira e quatro. Presentemente, há somente quatro fileiras no máximo;
4. De acordo com o modo da instalação de disposição, é dividido principalmente em 180 graus, 90 graus, SMT (montagem vertical SMT, SMT horizontal e ângulo direito SMT);
5. De acordo com a altura e a quantidade de plástico (tal como o único plástico, o plástico dobro, o plástico três, etc.).
6. Conforme o que precisa de ser aumentado e se precisa de ser dividido com posicionamento de colunas, há dois tipos de posicionar colunas: um é a coluna de posicionamento interna, o outro é a orelha que posiciona a coluna;
7. Número de pontos: 02 a 80;
8. Empacotamento: saco, saco de rolo, volume, tubo, CAP/Mylar + embalagem da fita do carretel;
9. Tratamento de superfície: chapeamento de ouro 1u/3u/5u/10u e ainda mais, ouro grosso, chapeamento da lata, chapeamento de níquel (1u=1uinch=1/39.37μm);
Vantagens
Aplicação
Encabeçamento masculino do Alfineteo amplamente utilizado na indústria diferente tal como o equipamento automotivo, médico, cartão-matriz e assim por diante. porque abaixo a imagem é encenações da aplicação. a imagem é limitação, para mais detalhe que você pode diretamente contactar com nossa equipe das vendas
