Detalhes do produto:
|
Passo: | passo de 2.54mm | Chapeamento de contato: | Ouro/lata sobre o Ni |
---|---|---|---|
Tipo: | Homem | Avaliação atual: | 3A |
Cor: | Preto | Fileira: | única/fileira dobro |
Realçar: | Conector encoberto ejetor do encabeçamento,2x30 encobriu o conector do encabeçamento,encabeçamento do Alfineteo reto de 2.54mm |

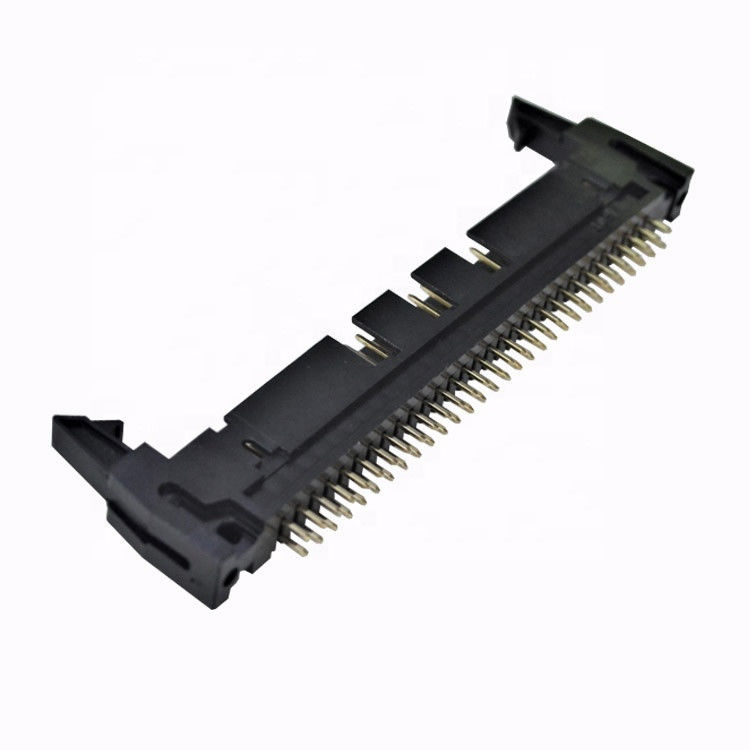

tipo reto encoberto 2.54mm do conector 2*30P do encabeçamento do ejetor com trava
Descrição
Passo | 2.54mm | |||||
Descrição | IDC-tipo conector de 2.54mm do encabeçamento do ejetor | |||||
Dimensão padrão | PA | PB | W | Comprimento | ||
Dimensão feita sob encomenda | ||||||
Maneiras do Alfinete | 06~64P | |||||
Chapeamento alternativo | G/F | Lata | Sel. Ouro/lata | |||
VÁ | SN | S0 | ||||
Maneira de embalagem | Embalagem de Tape&Reel da caixa plástica da bandeja de /Tube/ do saco do PE. | |||||
MOQ | 500PCS | |||||
Prazo de entrega | 1-2weeks confirmam em seguida a ordem | |||||
Especificações da engenharia | Corrente avaliado: 3.0AMP | |||||
Resistência de contato: 20mΩ máximo | ||||||
Suporte a tensão: 1000V AC/DC | ||||||
Resistência de isolação: Minuto 1000MΩ | ||||||
Temperatura da operação: -40°c a +105°c | ||||||
Material do contato: Bronze de fósforo | ||||||
Chapeamento de contato: Au sobre o Ni | ||||||
Material de isolador: Poliéster (UL94V-0) | ||||||
Padrão: PBT | ||||||
Max.Processing Temp180°c por 30-60 segundos/(230°c por 10 segundos) |
Que é um conector do PWB?
Os conectores da placa de circuito impresso são sistemas da conexão montados em PCBs. Os conectores do PWB são usados tipicamente para transferir sinais ou poder de um PWB a outro, ou a ou do PWB de uma outra fonte na construção do equipamento. Fornecem um método fácil do projeto para a fabricação, porque o PCBs não é com fios entre si e pode ser montado mais tarde em um processo de produção.
Orientações do conector do PWB
O conector do PWB do termo refere um sistema multiAlfinete básico da conexão, tipicamente em uma disposição retangular. Um par de acoplamento de conectores do PWB será para a placa-à-placa ou a cabo-à-placa (fio-à-placa). As disposições da placa-à-placa podem dar uma escala de
Orientações da conexão do PWB, baseadas toda em incrementos de 90 graus:
Paralela ou mezanino – ambos os conectores são orientação vertical;
90 graus, ângulo direito, cartão-matriz ao Daughterboard – um conector é vertical, um horizontal;
180 graus, Coplanar, Borda-à-borda – ambos os conectores são orientação horizontal.
