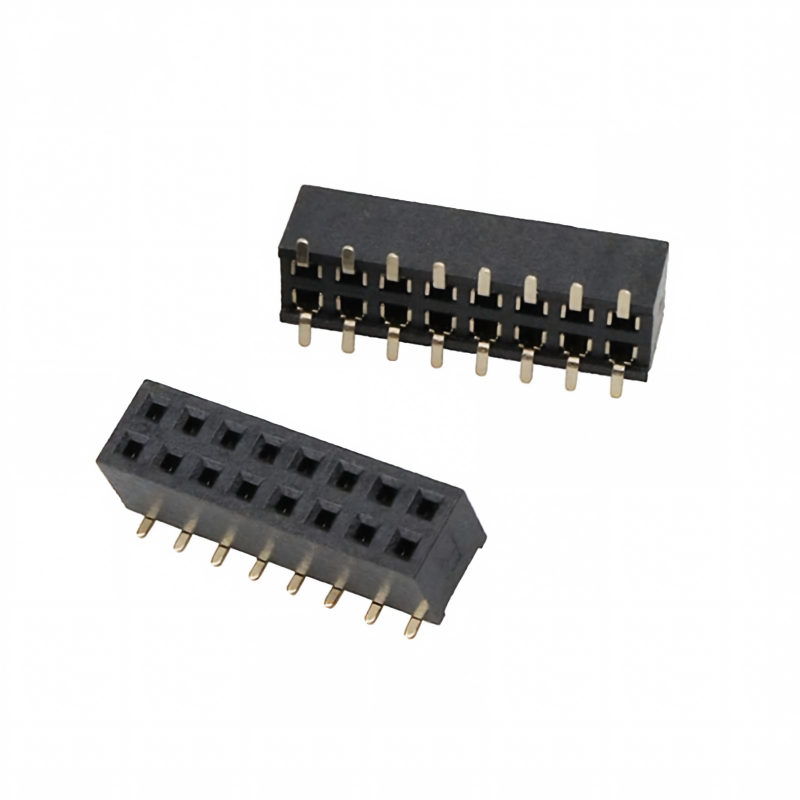

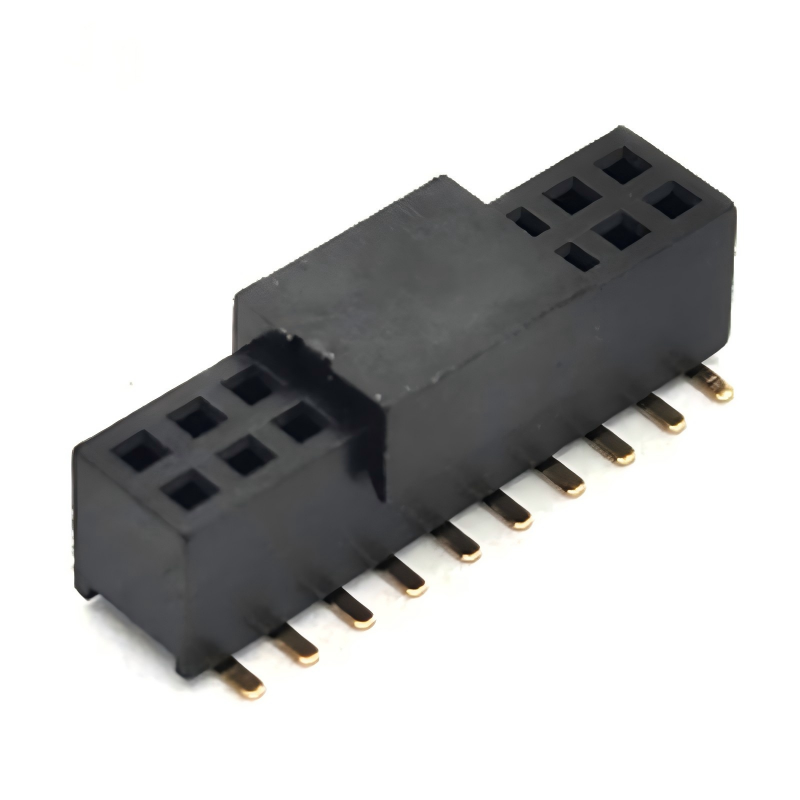

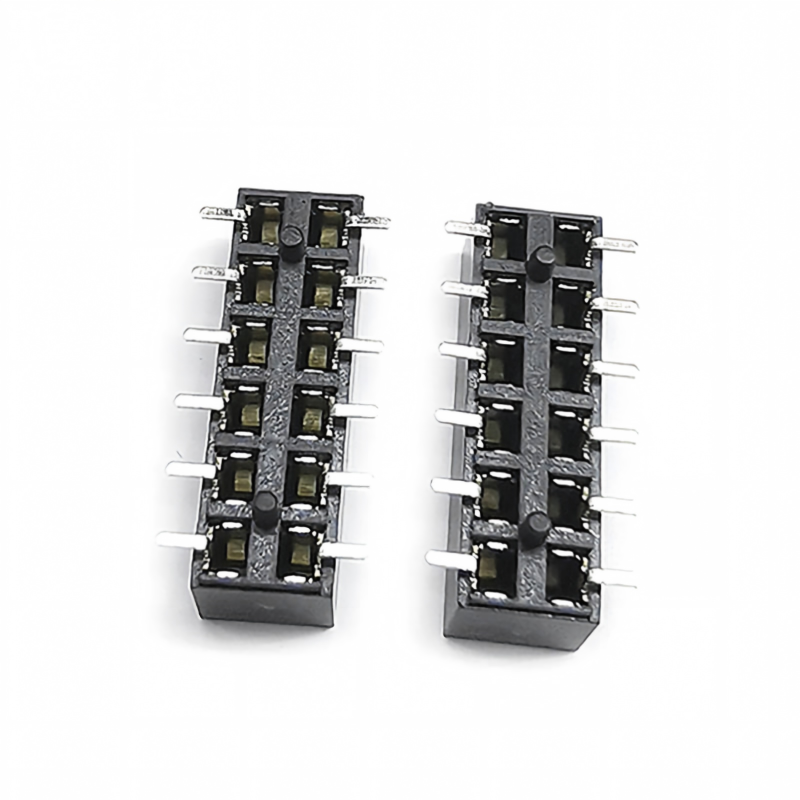

1.27mm Pitch Female Header duas fileiras SMT Tipo com Peg 8-20P altura e comprimento personalizados da perna

1Conector de cabeçalho feminino de.27mm

Cabeçalho feminino SMT com estaca

Conector de cabeçalho feminino de altura personalizável

Lugar de origem:

China

Marca:

XTKCONN

Certificação:

CE,SGS,ROHS,ISO9001

Número do modelo:

encabeçamento fêmea

Contacte-nos

Solicite um orçamento

1.27mm Pitch Female Header duas fileiras SMT Tipo com Peg 8-20P altura e comprimento personalizados da perna

Detalhes do produto

Estilo de rescisão:

Solda

Pacote:

Envolvimento de fita

Faixa de temperatura:

-40 a 85 graus Celsius

Material:

plástico

Durabilidade:

Alto

Material do alfinete de contacto:

Bronze Fósforo

Classificação atual:

Tipo de conexão:

Encaixe

Destacar:

1Conector de cabeçalho feminino de.27mm

Cabeçalho feminino SMT com estaca

Conector de cabeçalho feminino de altura personalizável

Termos de pagamento e envio

Quantidade de ordem mínima

1000 unidades

Preço

Negotiable Price

Detalhes da embalagem

pacote interno: em carretel; Pacote externo: carretel em caixa

Tempo de entrega

5-7 dias

Termos de pagamento

L/C, T/T, Pagamento

Habilidade da fonte

3KK peças

Produtos Relacionados

Conectores Fêmea Personalizados de Passo 2.54mm, Dupla Fila para Sistema de Controle de Automação Industrial

Obtenha o melhor preço

2.0mm Pitch Double Row Female Header Socket Vertical

Obtenha o melhor preço

Vídeo

Lado de Alfinete FeMasculino Cabeçalho Conector Dual da caixa 10 de SMT 1.27mm

Obtenha o melhor preço

2.54 Conector de Placa de Circuito Impresso Macho-Fêmea de Dupla Fileira em Ângulo Reto 2x4 pinos

Obtenha o melhor preço

Contacte-nos

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contacte agora

Descrição do produto

Conector Fêmea de Dupla Fila de 2,54mm 2x20 Pinos para PCB

Descrição do Produto

Item	Especificação
Tipo de Produto	Conector Fêmea
Passo	1,27mm / 0,050"
Número de Fileiras	2 Fileiras / Dupla Fila
Tipo de Montagem	SMT / SMD Montagem em Superfície
Posições de Contato	8–20 Posições
Gênero	Fêmea / Receptáculo
Pino de Posicionamento	Com Pino de Posicionamento
Altura do Isolador	Personalizado de acordo com os requisitos da PCB/acoplamento
Comprimento da Perna/Cauda de Solda	Personalizável
Material do Contato	Liga de Cobre / Latão / Bronze Fosforoso, dependendo da especificação
Material do Isolador	Termoplástico de alta temperatura; LCP ou PA6T são opções comumente usadas
Inflamabilidade do Isolador	Opção UL94V-0
Revestimento do Contato	Revestimento de ouro/flash de ouro / ouro seletivo disponível de acordo com o requisito
Processo de Montagem	Soldagem por Refluxo SMT
Conector de Acoplamento	Conector Macho de Pino de 1,27mm / Conector de Pino Compatível
Embalagem	Fita e Reel disponíveis para produção SMT, sujeito à configuração
Conformidade	Opção compatível com RoHS
Personalização	Posição, altura do isolador, comprimento da perna de solda, revestimento e embalagem podem ser personalizados

A Conector Fêmea de Passo de 1,27mm, Tipo SMT de 2 Fileiras com Pino de Posicionamento é um interconector compacto placa a placa projetado para montagens de PCB onde espaço limitado na placa, altura controlada do conector e posicionamento SMT preciso são importantes.

Com um passo de 1,27mm (0,050"), arranjo de contato de dupla fila, construção de montagem em superfície e dimensões mecânicas opcionais/personalizáveis, este conector fêmea é adequado para módulos eletrônicos compactos que exigem uma interface de acoplamento confiável entre PCBs.

A configuração de 8–20 posições é adequada para aplicações de contagem de contatos baixa a média, enquanto a altura do isolador e o comprimento da perna de solda permitem que os engenheiros adaptem o conector a diferentes alturas de empilhamento de PCB, distâncias de acoplamento e condições de montagem.

O pino de posicionamento integrado fornece um recurso adicional de posicionamento mecânico durante a montagem da PCB e ajuda a alinhar o conector com o footprint da PCB.

1.27mm Pitch Female Header duas fileiras SMT Tipo com Peg 8-20P altura e comprimento personalizados da perna

Altura e Comprimento da Perna de Solda Personalizados

Name: 1.27mm Pitch Female Header duas fileiras SMT Tipo com Peg 8-20P altura e comprimento personalizados da perna
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: encabeçamento fêmea
Price: 4.10 USD
Availability: InStock

Projetado em Torno do Seu Empilhamento de PCB

Uma das vantagens mais importantes desta configuração de conector é a capacidade de personalizar a altura do isolador e o comprimento da perna de solda.

Em vez de forçar o design da PCB a acomodar uma geometria de conector fixa, os engenheiros podem especificar o conector em torno da estrutura mecânica real.

A personalização pode ser considerada para:

Espaçamento PCB-a-PCB
Altura do conector de acoplamento
Folga de componentes
Interferência da carcaça
Requisitos de junta de solda
Espessura da PCB
Montagem SMT automatizada

Fornecedores da indústria de conectores fêmea de 1,27mm geralmente oferecem alturas de isolador e comprimentos de pino/cauda personalizáveis para diferentes requisitos de espaçamento de PCB.

Opções de Personalização
Contagem de pinos: 2–50 pinos disponíveis além dos 20P padrão
Revestimento: flash de ouro / ouro duro/estanho fosco
Recurso: adicionar chave de polarização, pinos de localização
Embalagem: ajustar a dimensão do reel para o seu alimentador SMT
Atualização do material da carcaça para requisitos de temperatura mais alta

Aplicações

Eletrônicos Industriais

Adequado para:

Controladores industriais
Placas de controle
Eletrônicos relacionados a PLC
Equipamentos de medição
Módulos de automação

Equipamentos de Comunicação

Aplicações potenciais incluem:

Equipamentos de rede
Módulos de comunicação
Placas de interface
Sistemas de comunicação embarcados

Computação Embarcada

O passo compacto de 1,27mm torna este tipo de conector adequado para:

Placas de computador embarcadas
Módulos de processador
Placas de expansão
Plataformas de computação compactas

Eletrônicos de Display e IHM

As aplicações podem incluir:

Placas de controle de display
Módulos IHM
Placas de interface LCD
Eletrônicos de controle de tela sensível ao toque

Eletrônicos de Consumo

Usos potenciais incluem:

Dispositivos inteligentes
Equipamentos eletrônicos portáteis
Módulos de controle compactos
Eletrônicos de áudio/vídeo

Eletrônicos Automotivos

Aplicações potenciais incluem:

Módulos de controle automotivo
Eletrônicos de display
Painéis de instrumentos
Eletrônicos de infotainment

Factory Direct Customized 2.54mm Pitch Female Headers Fast Delivery for Industrial Automation Control System

Resumo das Opções Personalizáveis

Contagem de pinos: 2×2 até 2×40 posições
Montagem: Through-hole / SMT montagem em superfície
Orientação: Vertical reta / Ângulo reto
Modificação da altura da carcaça/altura de empilhamento
Revestimento: Estanho, ouro seletivo, revestimento de ouro total
Chave de polarização / pinos de localização
Atualização de material para LCP / PA6T de alta temperatura

Suporte ao conector macho de pino correspondente

Nosso Serviço

Disponibilidade e Política de Amostras

As amostras serão enviadas aos nossos clientes gratuitamente mediante solicitação, desde que estejam dispostos a pagar pelo frete, ou podemos pagar o frete para alguns clientes antigos de nosso lado, ou o cliente pode pagar o frete antecipadamente, e podemos enviar as amostras com nosso courier também.

Garantias/Termos e Condições

Oferecemos garantia de qualidade do produto.
Uma entrega rápida de 15 dias é assegurada.
Os termos de pagamento incluem T/T, mas estão sujeitos a negociação, como L/C, PayPal, Western Union e mais.

Serviço Pós-Venda

Excelente serviço é oferecido através de nossa rede de escritórios e sede.
Por favor, entre em contato conosco por telefone ou e-mail, ou se for conveniente, visite nosso escritório.
Além do serviço amigável, oferecemos os preços mais competitivos e agendamento flexível.

FAQ

P: Qual é o seu MOQ?

R: Nosso MOQ geralmente é de 1000 peças, mas aceitamos pequenas quantidades de pedidos para testes.

P: Posso visitar sua fábrica?

R: Bem-vindo à nossa fábrica, e mostraremos nosso processo de produção profissional, e podemos construir uma cooperação de longo prazo com você.

P: Qual é o seu tempo de amostra? Qual é o seu tempo de entrega?

R: 7 dias para amostras e 15-20 dias para produção em massa. Depende da quantidade.

P: Como inspeciono minhas mercadorias?

R: Você pode inspecionar visitando a fábrica, ou pedindo a uma terceira parte para inspecionar, ou por inspeção por imagem.

P: Quanto custa para enviar para o meu país?

R: O frete será fornecido pela empresa de frete com base no seu Peso Bruto e CBM.

P: Como sei se você enviou meu pedido?

R: O número de rastreamento (DHL, UPS, FedEx, TNT, EMS, etc.), Conhecimento de Embarque Aéreo, ou B/L por Mar será enviado a você assim que suas mercadorias forem enviadas. Também acompanhamos a entrega e mantemos você informado. O útil serviço pós-venda é fornecido. Apoiamos o que você vende.

P: Posso fazer produtos personalizados?

R: Claro, basta nos enviar seu desenho ou amostra.
