Detalhes do produto:
|
| Aplicação: | Placa do PWB | Material de isolador: | PBT/PA6T |
|---|---|---|---|
| Temperatura da operação: | -40~+105℃ | Resistência de isolação: | Minuto 1000MΩ |
| Serviço: | OEM/ODM | Processando a temperatura: | 260±5℃ por 10 segundos |
| Realçar: | os conectores do PWB de 2.0mm prendem para embarcar,Os conectores do PWB de 180 graus prendem para embarcar,PWB conector da bolacha de 2 |
||

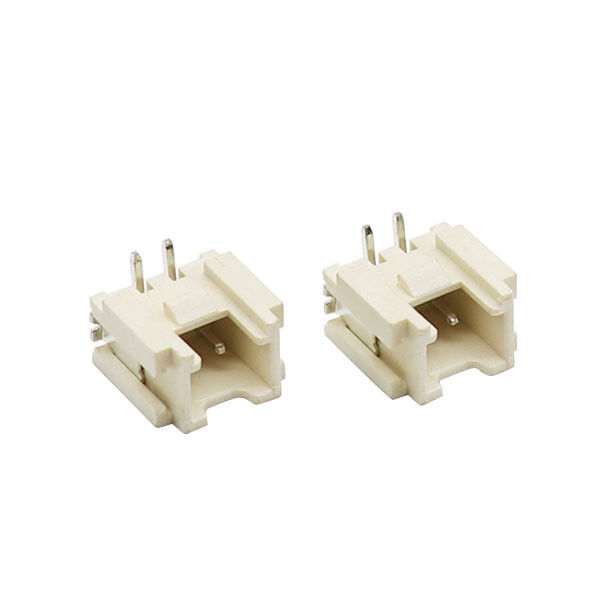

Tipo vertical fio do terminal da bolacha do alojamento do PWB do passo de 2.0mm para embarcar 180 graus
Descrição do produto
| Passo | 2.0mm |
| Montando o tipo | SMT |
| Não. Das posições | 2-15p |
| Corrente avaliado | C.A. 2.0A |
| Tensão avaliado | 250V AC/DC |
| Resistência de contato | ohms de 20m max |
| Resistência de isolação | ohms do minuto de 100m |
| Força da inserção | minuto 20gf/Alfinete |
| Temperatura da operação | -25℃ a +85℃ |
| Tensão de suporte | C.A. 800V/1min |
| Alojamento | 6T UL94V-0 |
| Contato | Bronze estanhado |
| Gênero | Fêmea |
| Termo de preço | CORRENTE DE RELÓGIO |
| Ciclos da durabilidade | 5000 ciclos mínimo |
| Prazo de execução | 7-10 dias de trabalho |
| Calibre de diâmetro de fios do fio | #24-30 |
Desenho
Característica
O ideal para aplicações compactas, o sistema do conector da Fio-à-placa de 2.00mm fornece a confiança elétrica e mecânica em um projeto de alta temperatura que encontre uma escala diversa de exigências da indústria.
Em aplicações microminiature da fio-à-placa, às vezes os operadores não asseguram a orientação de acoplamento apropriada, que pode conduzir à falha do produto final. Os reforços polarizados do sistema do conector da Fio-à-placa da bolacha para impedir mismating e fornecer a orientação de acoplamento. Os desenhistas frequentemente médico, automotivo e do aparelho eletrodoméstico têm uma edição de imóveis do espaço em sua placa de PC devido a aumentar a Fio-à-placa de components.wafer o sistema do conector que caracteriza o fechamento positivo em um projeto compacto do passo de 2.00mm.
Tipo
Alguns cabos (descritos como o tipo - 1 por Würth Elektronik ou o tipo A por Molex) têm os contatos expostos no mesmo lado em cada extremidade. Outros cabos (etiquetou o tipo - 2 ou datilografam D) têm os contatos expostos em lados opostos do cabo (de modo que se o cabo se está encontrando horizontalmente, uma extremidade terá contatos de face para cima, e a outra extremidade terá contatos de face para baixo).
