Componentes Eletrônicos MIC – Montagem de Gaiola SFP+ 1×6 com Receptáculo Integrado de Press-Fit de 120 Posições, Tubo de Luz Externo e Molas EMI – Conector de E/S Hot-Swappable 10G/25G para Switch / NIC / PCB 5G
Descrição do Produto
|
Parâmetro
|
Especificação
|
|
Marca / Série
|
Componentes Eletrônicos MIC – Montagem de Gaiola SFP+
|
|
Fator de Forma
|
Compatível com SFP / SFP+ / SFP28
|
|
Matriz de Portas
|
1 × 6 (6 portas lineares)
|
|
Posições
|
120 (20 × 6)
|
|
Passo
|
0,8 mm (0,031 pol)
|
|
Montagem
|
Through-Hole, Ângulo Reto
|
|
Terminação
|
Pino de Conformidade Press-Fit (Ø0,64 mm, cauda 2,05 mm) / SMT opcional
|
|
Material do Contato
|
Bronze fosforoso
|
|
Revestimento do Contato
|
Flash de ouro na área de acoplamento (30 µ" opcional), estanho na cauda press-fit
|
|
Material da Gaiola
|
Prata-níquel (liga de cobre), niquelado
|
|
Tubo de Luz
|
Tipo externo PMMA, 2 canais de LED por porta (Link + ACT)
|
|
Recurso EMI
|
Dedos de mola de berílio-cobre internos + externos (vedação elastomérica opcional)
|
|
Taxa de Dados
|
1,25 G / 10,3125 G (SFP+) / 25,78 G (SFP28)
|
|
Impedância Diferencial
|
100 Ω
|
|
Corrente Nominal
|
0,5 A / contato
|
|
Resistência de Contato
|
≤ 80 mΩ
|
|
Resistência de Isolamento
|
≥ 1000 MΩ @ 500 V CC
|
|
Tensão de Suporte
|
300 V CA
|
|
Ciclos de Acoplamento
|
≥ 100 (hot-swap)
|
|
Temp. de Operação
|
-55 °C a +105 °C (versão industrial -40~+85 °C)
|
|
Classificação de Inflamabilidade da Carcaça
|
UL 94 V-0 (LCP)
|
|
Conforme
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Ref. Cruzada
|
TE 2170305-2 / 2007250-1 / 2143294-1; Amphenol UE76-A20; Molex 74754-0620
|
|
Dimensões Típicas
|
C ≈ 86,0 × L ≈ 48,6 × A ≈ 12,3 mm (ref. indústria 1×6)
|
|
MOQ
|
500 peças
|
|
Prazo de Amostra
|
5–7 dias úteis
|
|
Prazo de Produção em Massa
|
3–4 semanas
|
|
Embalagem
|
Bandeja antiestática
|

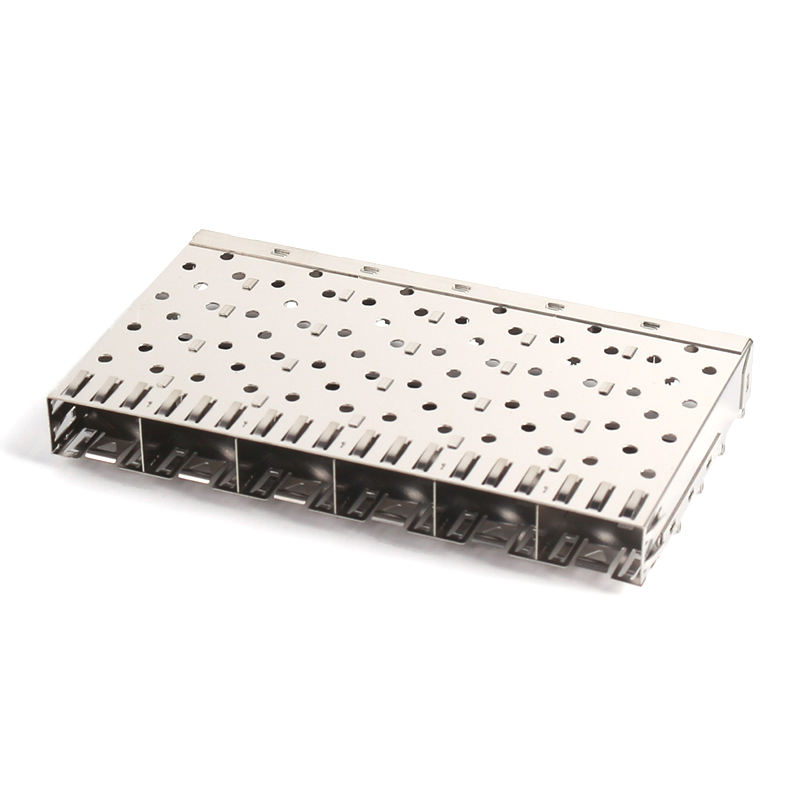

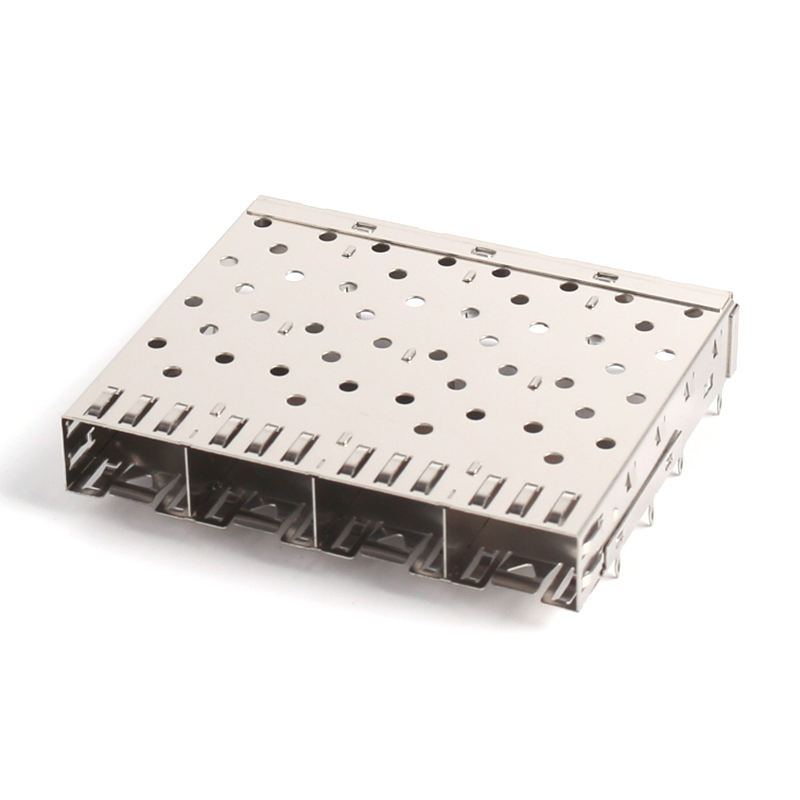

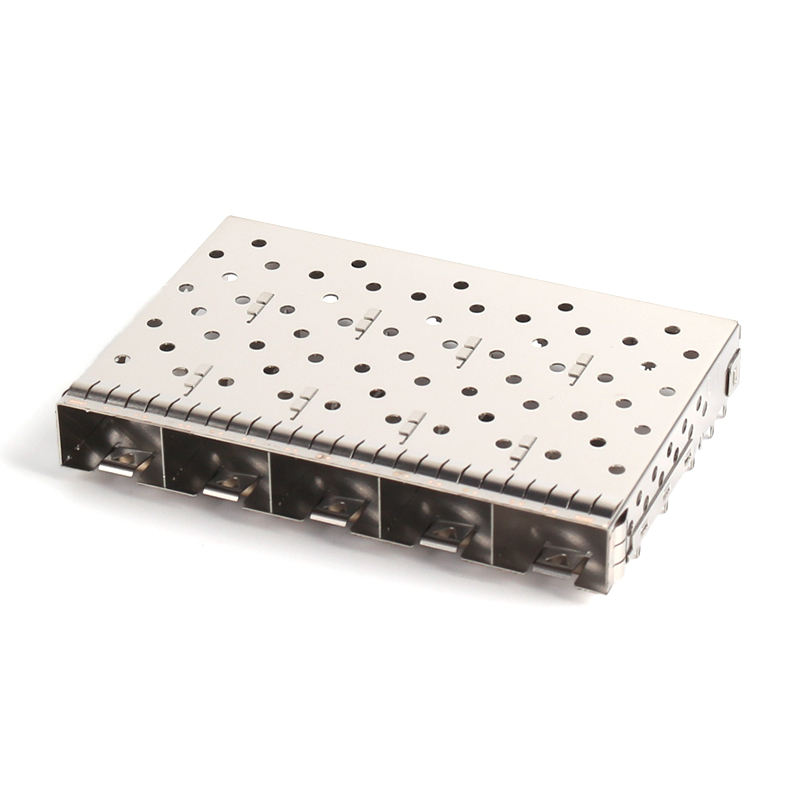

A Montagem de Gaiola SFP+ 1×6 MIC é uma interconexão de E/S agrupada e hot-swappable: uma gaiola de blindagem linear de seis portas em prata-níquel + receptáculo de press-fit em ângulo reto de 120 posições + arranjo de tubo de luz PMMA externo, enviado como uma unidade de pick-and-place. Aceita transceptores ópticos SFP, SFP+ e SFP28, cabos DAC e AOC, e monta no PCB do host com zero soldagem.
O formato linear 1×6 é a linha de uplink padrão da indústria para switches gerenciados — emparelhe oito dessas em um switch ToR 10G de 48 portas, e você obtém 48 lanes SFP+ com espaçamento de faceplate limpo e fácil de rotular. O tubo de luz apenas externo mantém o status do LED visível, preservando a parede da gaiola de metal como um escudo EMI contínuo (o ponto fraco usual em gaiolas com tubo de luz interno).
|
Dimensão
|
Gaiola Empilhada 2×3
|
MIC 1×6 Linear (Este Produto)
|
|
Largura do painel frontal
|
Mais Estreita
|
Mais Larga (~48,6 mm) mas rotulagem em linha única
|
|
Ferramental do painel frontal
|
Precisa de recortes empilhados
|
Slot retangular simples
|
|
Manutenibilidade do LED
|
Mais difícil de alinhar
|
Alinhamento direto do tubo de luz externo, sem perfuração da parede da gaiola
|
|
Integridade da parede EMI
|
Frequentemente cortada para tubo de luz interno
|
Parede sólida, tubo de luz externo → melhor vedação de RF
|
|
Caso de uso
|
Núcleo 1U denso em portas
|
Linhas de uplink, switches de acesso de 48 portas, NICs
|
Qualidade e Confiabilidade
-
Teste de continuidade e força de inserção press-fit 100% por lote
-
Verificação dimensional CMM da gaiola (±0,05 mm)
-
Resistência de contato e hi-pot por IEC 60512
-
Ciclos térmicos -55↔+105 °C, 500 ciclos
-
Blindagem EMI verificada em célula GTEM (≥60 dB @ 1–10 GHz)
-
Documentação ISO 9001 / RoHS / REACH no envio.
Referência Cruzada (Substituição Direta)
|
Marca
|
P/N Equivalente
|
|
TE Connectivity
|
2170305-2 (sem LP), 2007250-1 / 2143294-1 (com LP)
|
|
Amphenol
|
UE76-A20-xxxx (ExpressPort 1×6)
|
|
Molex
|
74754-0620 / 74754-0610
|
|
Prosper
|
SFPP016PB
|
Opções de Personalização
|
Opção
|
Escolhas
|
|
Tubo de luz
|
Nenhum / Apenas externo (padrão) / Interno+Externo / Apenas interno
|
|
Espessura do ouro
|
Flash 15µ" / 30µ" (opcional)
|
|
Terminação
|
Press-fit (padrão) / cauda SMT / mista
|
|
Acabamento da gaiola
|
Niquelado (padrão) / Estanhado / óxido preto
|
|
EMI
|
Apenas dedo de mola / + vedação elastomérica / + espuma condutora
|
|
Dissipador de calor
|
Nenhum / dissipador superior (nota: alguns TE 1×6 não são compatíveis com dissipador de calor)
|
|
Matriz de portas
|
1×1 / 1×2 / 1×4 / 1×6 / 1×8
|
|
Logotipo
|
Marcação a laser no topo da gaiola (MOQ aplicável)
|
FAQ
P: Em quanto tempo podemos receber a cotação?
R: Se a especificação for confirmada, nossa cotação pode ser fornecida em até 24 horas.
P: Vocês podem fornecer amostras para avaliação?
R: Sim, amostras podem ser enviadas para você para avaliação.
P: Quanto tempo leva para um pedido
ser processado e enviado?
R: Quando os itens estão em estoque, geralmente os enviamos nos próximos 3 a 7 dias úteis após o recebimento
de um pedido.
P: Qual é o seu termo comercial?
R: FOB, FCA, CFR, CIF, EXW, DDU estão disponíveis. Também podemos ajudá-lo a escolher o método
de envio mais favorável e eficiente.
P: Qual é o prazo de pagamento?
R: Suporta pedidos de garantia comercial Alibaba online, T/T,
PayPal etc.
P: Qual é o período de garantia?
R: O produto vem com uma garantia limitada de 1 ano.
P: Vocês podem fornecer serviço OEM & ODM?
R: Sim, nossa equipe profissional de P&D ajudará a tornar suas ideias realidade.
