Jack modular RJ45 de camada dupla 2×8 (16-Port) com LED dupla, escudo metálico e contatos de fósforo-bronce
Descrição do produto
|
Parâmetro
|
Especificações
|
|
Tipo de conector
|
Jack modular 8P8C (RJ45), Feminino
|
|
Configuração
|
2×8 empilhados (camada dupla), 16 portas- Não.
|
|
Posições / Carregadas
|
8 posições, 8 contactos por porto
|
|
Instalação
|
Orifício, ângulo reto (entrada lateral 90°)
|
|
Pitch (pins de TH)
|
2.54 mm linha × 1,27 mm col (padrão de PCB RJ45)
|
|
Material de habitação
|
PBT / PA46 / PA66, preto, UL 94 V-0
|
|
Material do escudo
|
Brasão (liga de cobre) 0,200,25 mm, revestido por Ni ou Sn
|
|
Material de contacto
|
Bronze fosfórico Ø0,45·0,46 mm redondo / 0,35 mm plano
|
|
Revestimento de contacto
|
Ouro seletivo no acasalamento (flash ¢50μ"), estanho na cauda
|
|
LED
|
Por porta 2× (por exemplo, Green Link + Yellow ACT); cores opcionais
|
|
IME
|
Concha blindada + dedos de mola superior/lateral + guias de solo de PCB
|
|
Classificação atual
|
1.5 A por contacto
|
|
Nomenclatura de tensão
|
125 VAC RMS
|
|
Resistência ao contacto
|
≤ 30 mΩ
|
|
Resistência ao isolamento
|
≥ 500 MΩ @ 500 VDC
|
|
Resistência dielétrica
|
1000 VAC RMS, 60 s
|
|
Força de acasalamento
|
≤ 2,2 kgf (8 tampões de contacto)
|
|
Retenção (plug-jack)
|
≥ 7,7 kgf
|
|
Durabilidade
|
750 ciclos (min)
|
|
Classificação de gatos
|
Cat5 / Cat5e / Cat6 (versão não integrada de magnéticos)
|
|
Apoio ao PoE
|
Sim (IEEE 802.3af/at/bt, quando emparelhado com uma tomada magnética ou PoE externa)
|
|
Temporário operacional.
|
-40 °C a +85 °C (opção industrial -20~+70)
|
|
Conformidade
|
FCC Parte 68, IEC 60603, RoHS 2.0, REACH
|
|
Arbitro cruzado.
|
TE 6368296-1 / 6116317-6; Connray 59BSE-2×8; Wayconn MJIB-88280XX; Pranelectronics JP-28-LED
|
|
Dimensões (ref)
|
L 28,2 × W 115,07 × H 25,30 mm (classe Wayconn)
|
|
MOQ / Prazo de execução
|
500 peças / amostra de 5 7 d, massa de 3 4 w
|

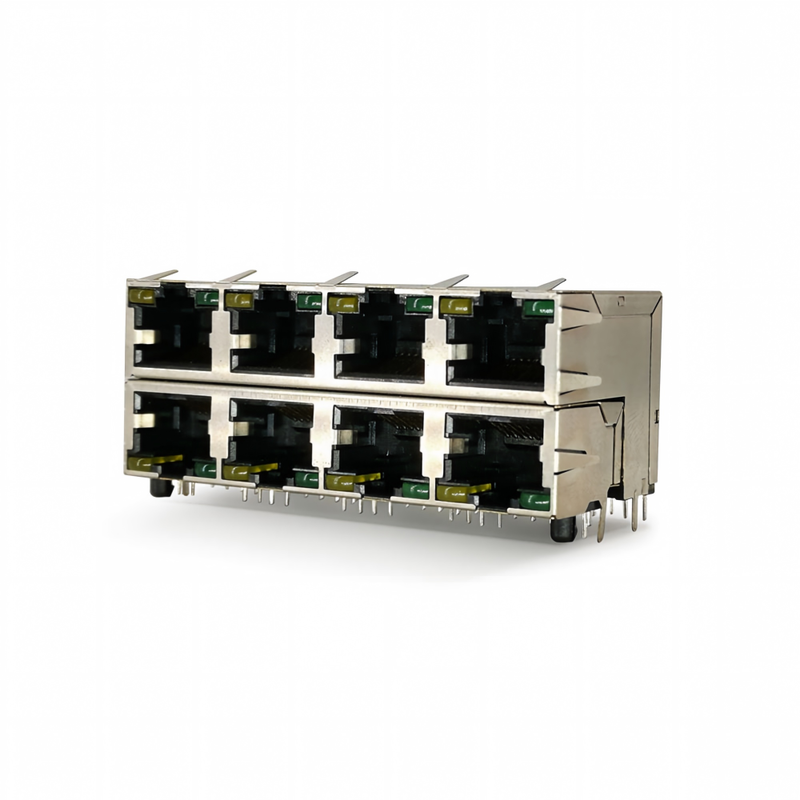

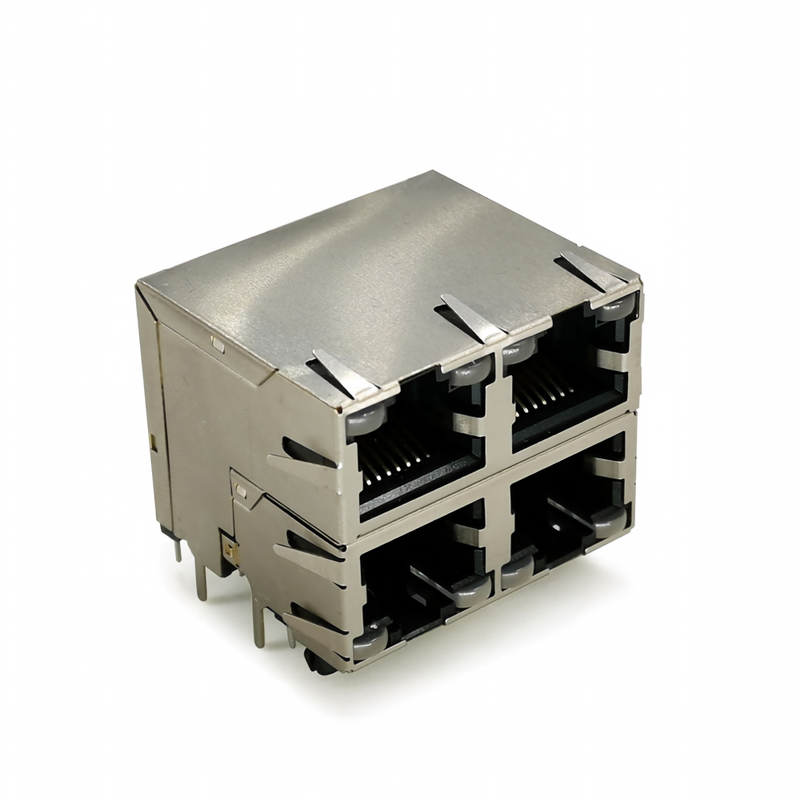

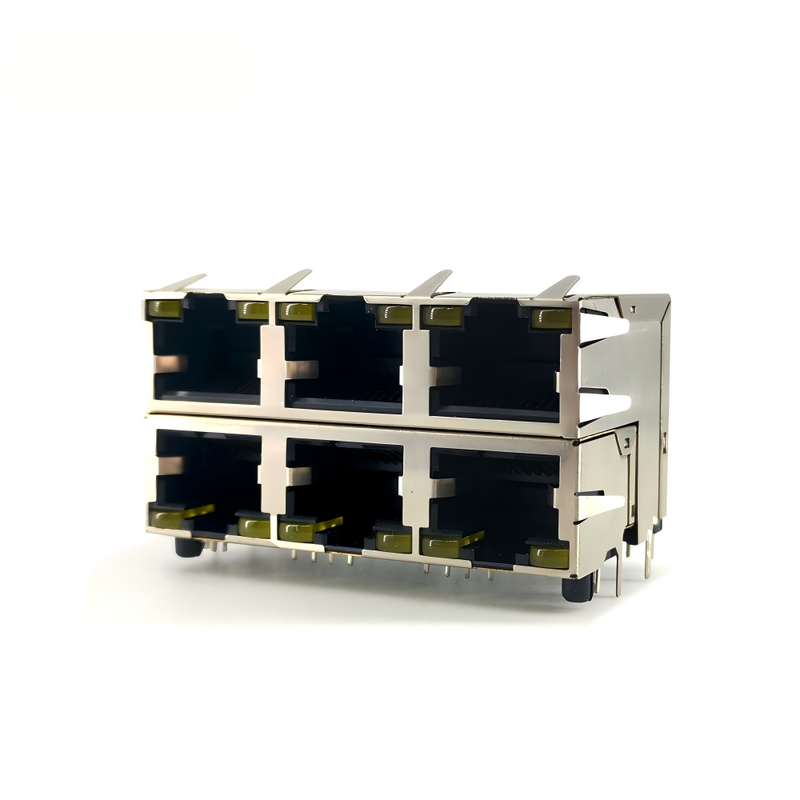

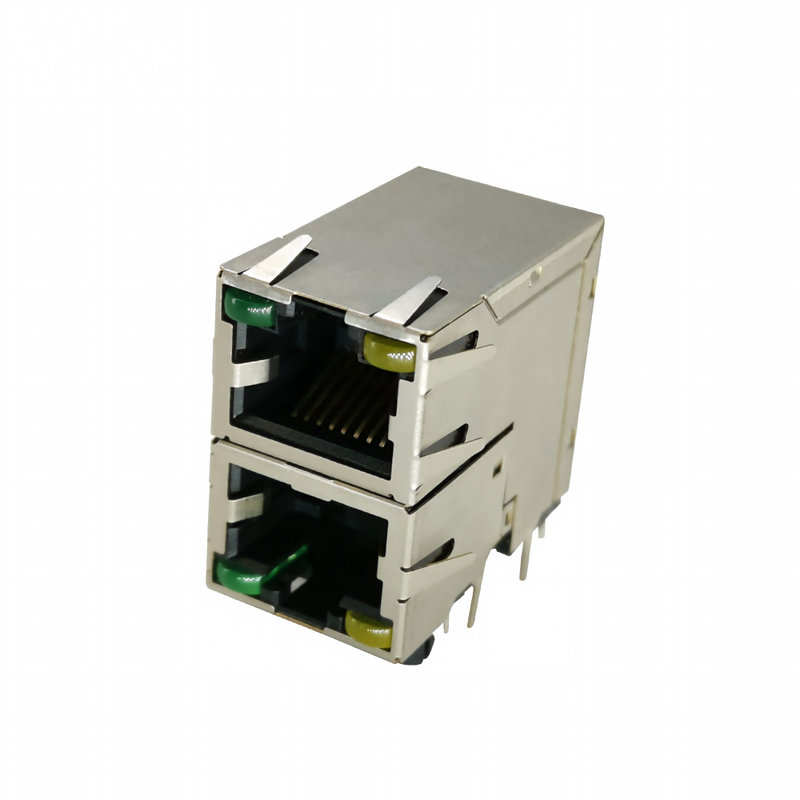

O Jack Modular Double Layer 2×8 RJ45 integra dezesseis portas femininas 8P8C em um conjunto empilhado: caixa PBT UL94 V-0 preto, casca de blindagem de latão com dedos EMI,contatos de fosfo-bronce de ângulo reto através de buracos, e um conjunto de tubos de luz LED duplos por porta (Link + Activity). É um jack RJ45 não magnético (discreto), o que significa que não há transformador integrado;Você o emparelha com magnéticos discretos ou um front-end PoE PHY, que é exatamente como TE 6368296-1 / Connray 59BSE / Wayconn MJIB-88280XX são especificados.
O fator de forma empilhado de 2 × 8 é o bloco de fachada do cavalo de trabalho para switches de 16 portas e 48 portas (3 × 2 × 8) Gigabit,poupança de comprimento da prancha em relação ao ganging linear 1 × 8 e manter o pick-and-place em um único componente.
