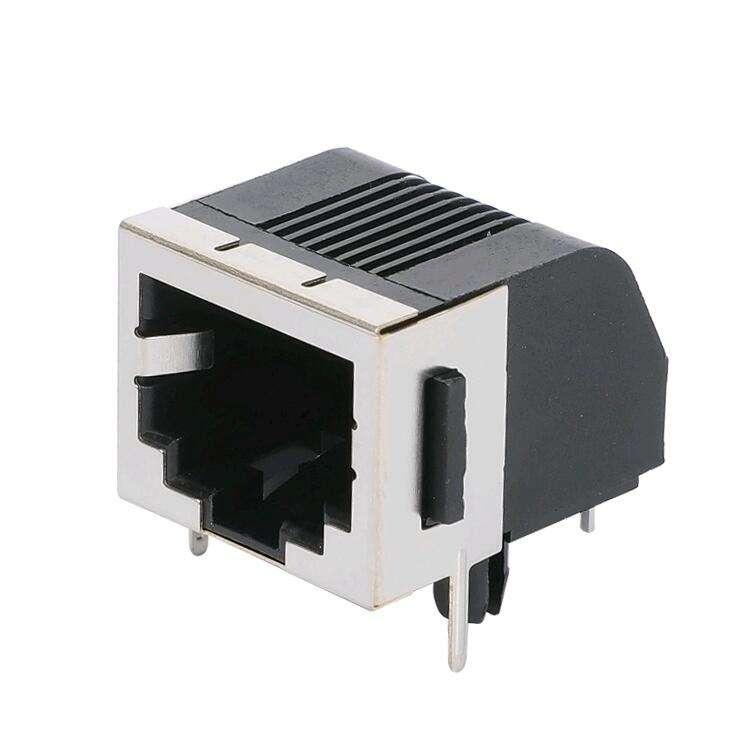

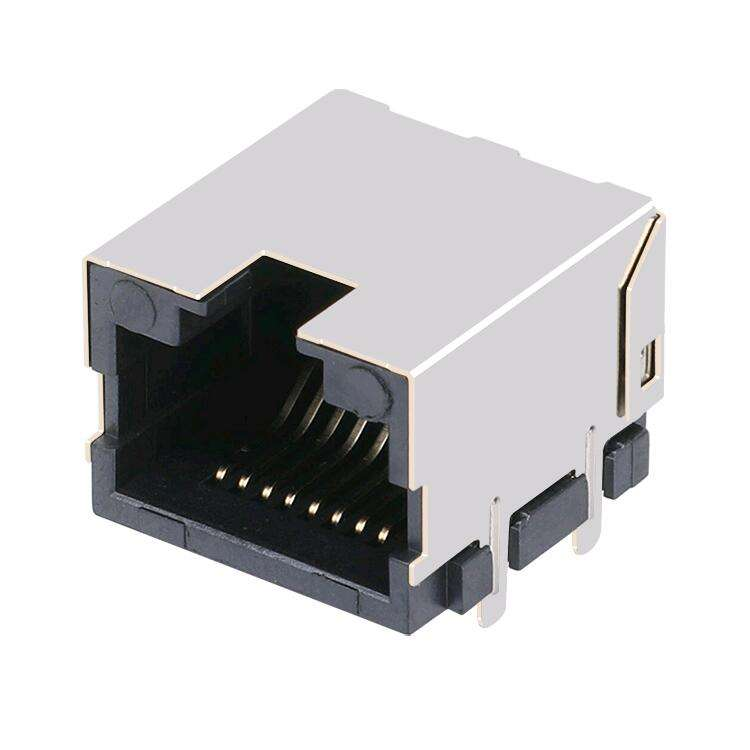

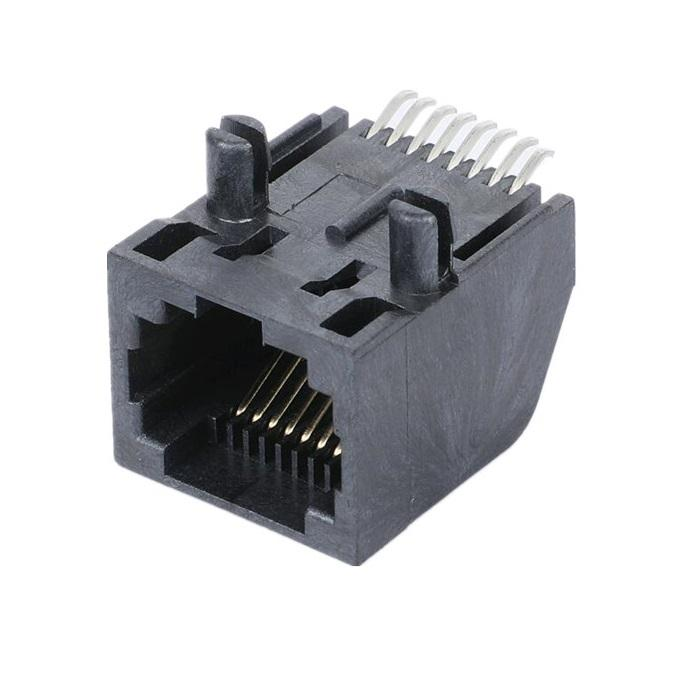

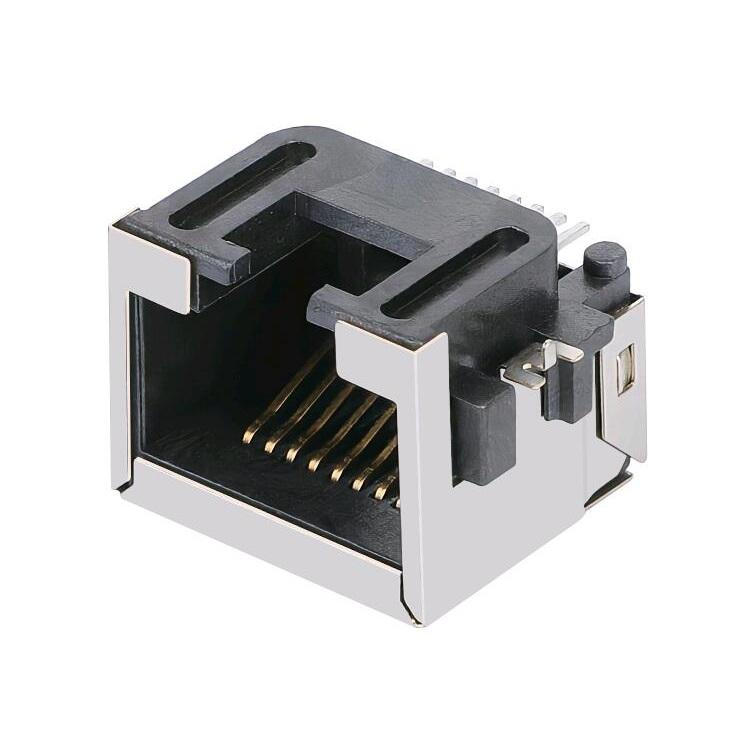

Conector telefônico de ângulo direito desprotegido 8P8C SMD RJ45 Jack modular
Descrição
| Ponto |
Parâmetro |
| Tipo de conector |
Jack modular RJ45 (mulher) |
| Configuração de porta |
1‐Port, 1 × 1 |
| Posições / Contactos |
8P8C, totalmente carregado |
| Estilo do Monte |
SMD / Tecnologia de montagem de superfície |
| Orientação para PCB |
Ângulo reto (90°, entrada lateral) |
| Proteção |
Não blindados (sem casca metálica) |
| Categoria de desempenho |
Categoria 3 (voz e sinal de baixa velocidade) |
| Direção do fecho |
Sistema de fixação padrão |
| LED de estado |
Nenhum |
| Material de contacto |
Fósforo Bronze |
| Revestimento de contacto |
Área de acasalamento: ouro sobre níquel; cauda de solda: estanho |
| Localização de Pegs |
Sim (para alinhamento SMT) |
| Material de habitação |
Temperatura elevada, termoplástico, UL94V-0 |
| Capacidade máxima de corrente |
1.5 A |
| Nivel de tensão máxima |
150 V AC |
| Resistência ao contacto |
≤ 20 mΩ |
| Resistência ao isolamento |
≥ 500 MΩ |
| Durabilidade (ciclos de acasalamento) |
Mínimo de 750 ciclos |
| Temperatura de funcionamento |
-40 °C ~ +85 °C |
| Conformidade |
RoHS, REACH |
| Embalagem |
Embalagem a granel em bandeja |
Sem caixa de blindagem metálica, este conector reduz o custo total de BOM, mantendo a interoperabilidade padrão RJ45.Resolução dos riscos comuns de desvio da colocação do dispositivo SMD-jack nas linhas de produção em massaSem indicador de LED; a pegada compacta e de baixo perfil maximiza o valor imobiliário do PCB para layouts de placas densamente empacotados.
Características e diferenciadores
- Disposição do SMD de entrada lateral em ângulo reto.
- Construção sem blindagem.
- 8P8C Contatos totalmente carregados.
- Pegas de localização SMT.
- Casas de termoplástico de alta temperatura UL94V-0.
- Contactos de fósforo-bronze com chapas de níquel-ouro seletivas.
- Sem LED / Sem casca de metal: Simplifica o encaminhamento do PCB, economiza espaço na placa, reduz o número de peças
- Compatível com a RoHS e REACH: Cumprir os requisitos ambientais globais em matéria de electrónica para produtos orientados para a exportação
Cenários de aplicação típicos
Projetado para projetos em que seja necessária uma ligação de voz ou sinal de baixa velocidade Cat‐3, o ambiente EMI é moderado e a eficiência de custos mais a fabricação em massa do SMT são prioridades:
- Equipamentos de comunicação por voz, placas terminais telefónicas
- Modulos de controlo industriais, placas de interface de sinal serial
- Dispositivos inteligentes para uso doméstico e comercial, unidades de controlo de acesso
- Terminal POS, hardware periférico de escritório
- Interfaces auxiliares de ensaio e medição
- Dispositivos de IoT otimizados em termos de custos com requisitos de porta física RJ45
Perguntas frequentes
P: Em quanto tempo podemos receber a cotação?
R: Se a especificação for confirmada, a nossa cotação pode ser fornecida dentro de 24 horas.
P: Pode fornecer amostras para avaliação?
R: Sim, as amostras podem ser enviadas para avaliação.
P: Quanto tempo leva um pedido a ser processado e enviado?
R: Quando os itens estão em estoque, geralmente os enviamos nos próximos 3 a 7 dias úteis após receber a encomenda.
P: Qual é o seu termo comercial?
A: FOB, FCA, CFR, CIF, EXW, DDU estão disponíveis. Também podemos ajudá-lo a escolher o método de transporte mais favorável e eficiente.
P: Qual é o prazo de pagamento?
A: ONLINE (seguro comercial), VISA, T/T, Western Union, , etc.
P: Quanto tempo dura o período de garantia?
R: O produto vem com uma garantia limitada de 1 ano.
P: Você pode fornecer serviço OEM e ODM?
R: Sim, nossa equipe profissional de P&D ajudará a tornar suas ideias realidade.
