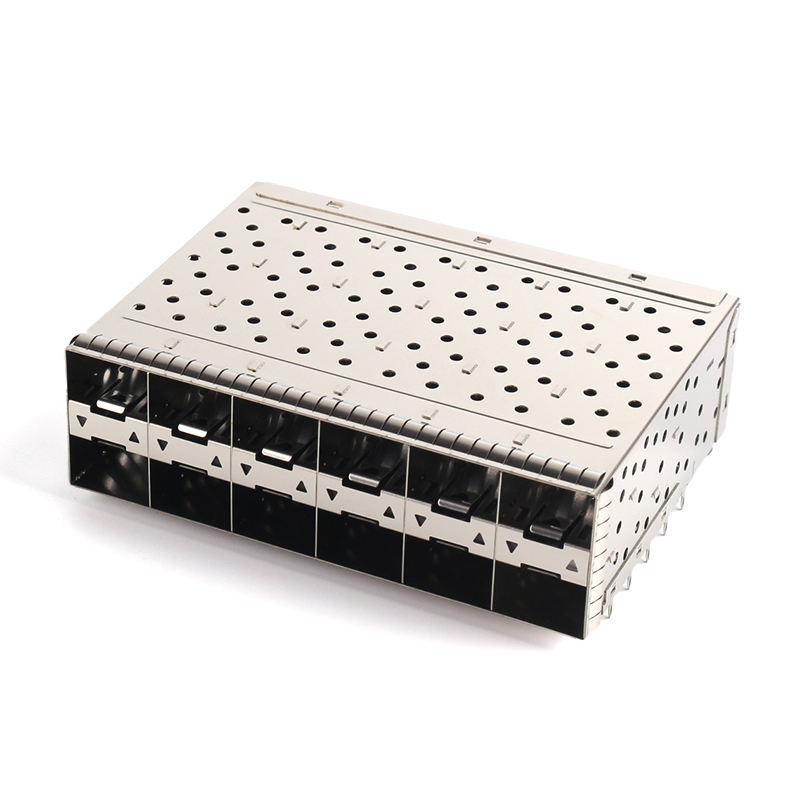

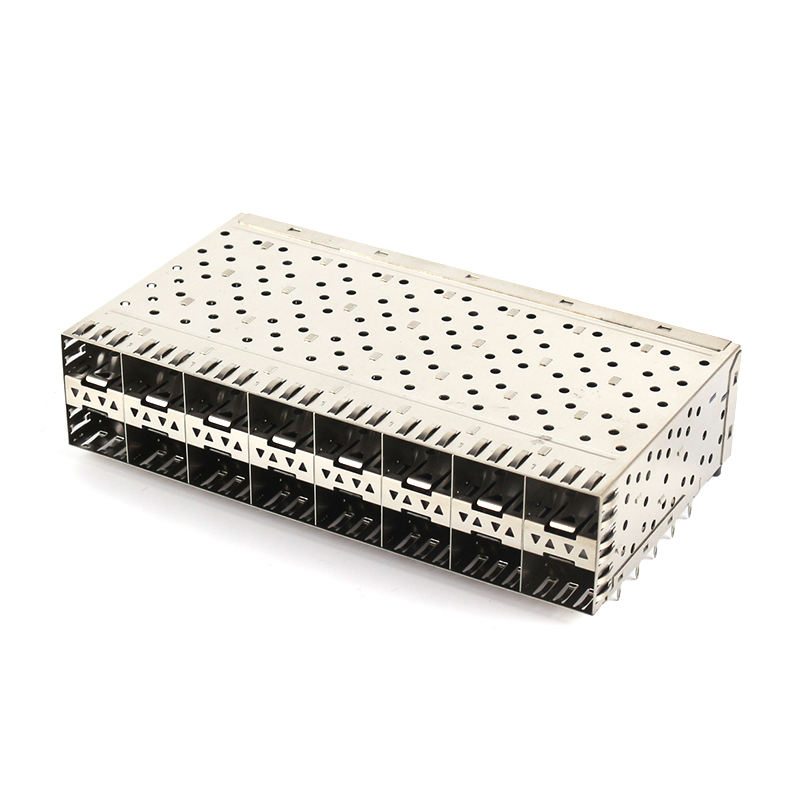

Montagem de Gabinete SFP28 / SFP+ 2×6 com Tubo de Luz Externo, Conector de E/S de 240 Posições Press-Fit, 30µ" Ouro na Área de Contato – Conector de E/S Blindado EMI Empilhado para Equipamentos de Switch 25G/10G, NIC e 5G
Descrição do Produto
|
Parâmetro
|
Especificação
|
|
Tipo de Peça
|
Montagem de Gabinete SFP+ / SFP28 com Conector Integrado (2×6 Empilhado)
|
|
Fator de Forma
|
Compatível com SFP / SFP+ / SFP28
|
|
Matriz de Portas
|
2 × 6 (12 portas no total)
|
|
Posições
|
240 (20 × 12)
|
|
Passo
|
0.8 mm (0.032 pol)
|
|
Montagem
|
Through-Hole, Ângulo Reto
|
|
Terminação
|
Pino Conformável Press-Fit (Ø0.64 mm, cauda de 3.0 mm) / SMT opcional
|
|
Material do Contato
|
Bronze fosforoso/liga de cobre
|
|
Revestimento do Contato
|
Mínimo de 30 µ" (0.76 µm) de ouro na área de acoplamento, sobre PdNi/Ni; estanho na cauda press-fit
|
|
Material do Gabinete
|
Prata niquelada (liga de cobre), niquelada
|
|
Tubo de Luz
|
Apenas tipo externo (PMMA/PC), 2–3 canais de LED por porta
|
|
Recurso EMI
|
Dedos de mola de cobre-berílio externos + internos, junta elastomérica opcional
|
|
Taxa de Dados
|
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28 PAM4)
|
|
Corrente Nominal
|
0.5 A/contato
|
|
Resistência de Contato
|
≤ 70 mΩ
|
|
Resistência de Isolamento
|
≥ 1000 MΩ @ 500 V CC
|
|
Tensão de Suporte
|
300 V CA / 750 V de pico
|
|
Ciclos de Acoplamento
|
≥ 100 (inserção de módulo)
|
|
Força de Inserção (módulo)
|
≤ 40 N
|
|
Força de Extração (módulo)
|
≤ 11.5 N
|
|
Temp. de Operação.
|
-55 °C a +105 °C (algumas versões -40~+85 °C)
|
|
Classificação de Inflamabilidade da Carcaça
|
UL 94 V-0 (LCP)
|
|
Conforme
|
SFF-8431, INF-8074i, SFF-8402, RoHS 2.0, REACH
|
|
Ref. Cruzada
|
TE 2007562-7 / 2007567-5 / 1-2007562-7; Prosper SFPP026PC30
|
|
Dimensões Típicas
|
C 63.25 × L 86.0 × A 25.4 mm (ref. indústria 2×6)
|
|
MOQ
|
500 peças
|
|
Prazo de Entrega de Amostra
|
5–7 dias úteis
|
|
Prazo de Entrega em Massa
|
3–4 semanas
|
|
Embalagem
|
Bandeja antiestática rígida
|
5 Pontos Chave de Venda
1, Apenas Tubo de Luz Externo – Placa Frontal Limpa, Perda de Abertura Interna Zero.
2, Mínimo de 30µ" de Ouro na Área de Acoplamento.
3, Conector Press-Fit de 240 Posições (20×12).
4, Gabinete Empilhado 2×6 Estilo Rack = 12 Portas em Altura Z Compacta.
5, Molas EMI de Perímetro Completo + Gabinete de Prata Niquelada.
Cenários de Aplicação
Switches 25G ToR de Data Center (48 portas = 4× 2×6 gabinetes)
Switches de acesso SFP28 corporativos e placas de linha de chassis
NICs 25G/10G de Servidor (placas adaptadoras multiportas)
Placas de transporte 5G DU/CU fronthaul (CPRI/eCPRI)
Firewalls montados em rack, IPS/IDS, balanceadores de carga
Switches Ethernet Industriais (rack DIN/19") que necessitam de status de LED + margem EMI.
|
Marca
|
P/N Equivalente
|
|
TE Connectivity
|
2007562-7, 2007567-5, 1-2007562-7
|
|
Prosper Electronics
|
SFPP026PC30
|
|
Molex / Amphenol
|
Série press-fit externa 2×6 SFP+ (sob consulta)
|
Qualidade e Confiabilidade
Teste de continuidade e força de inserção press-fit 100% por lote
Verificação dimensional CMM do gabinete (±0.05 mm)
Resistência de contato e hi-pot por IEC 60512
Ciclos térmicos -55↔+105 °C, 500 ciclos
Blindagem EMI verificada em célula GTEM (≥60 dB @ 1–10 GHz)
Documentação ISO 9001 / RoHS / REACH no embarque.
|
Opção
|
Escolhas
|
|
Matriz de portas
|
1×1 / 1×4 / 1×6 / 2×1 / 2×2 / 2×4 / 2×6 / 2×8
|
|
Tubo de luz
|
Nenhum / Apenas externo (padrão) / Interno+Externo / Apenas interno
|
|
Espessura do ouro
|
Flash 15µ" / 30µ" (padrão) / 50µ"
|
|
Terminação
|
Press-fit (padrão) / cauda SMT / mista
|
|
Acabamento do gabinete
|
Niquelado (padrão) / Estanhado / óxido preto
|
|
EMI
|
Apenas mola / + junta elastomérica / + espuma condutora
|
|
Dissipador de calor
|
Nenhum / dissipador superior/aletas laterais
|
|
Logotipo
|
Marca a laser no topo do gabinete (MOQ aplicável)
|
Processo Personalizado (Reutilize seu Fluxograma)
Coleta de Requisitos – parâmetros, ambiente, quantidade, prazo de entrega
Avaliação Técnica e Cotação – engenheiro verifica ajuste e taxa
Revisão de Desenho 3D e Confirmação do Cliente – STEP/IGES/PDF
Desenvolvimento de Molde / Fabricação de Protótipo – ferramental de gabinete + amostras
Teste de Confiabilidade de Amostra e Aprovação do Cliente – inserção, EMI, térmico, 25G SI
Produção em Massa – AOI em linha + monitoramento press-fit
CQ Final e Embarque – inspeção 100%, embalagem em bandeja rígida, DHL/marítimo/aéreo
FAQ
P: Em quanto tempo podemos receber a cotação?
R: Se a especificação for confirmada, nossa cotação pode ser fornecida em até 24 horas.
P: Vocês podem fornecer amostras para avaliação?
R: Sim, amostras podem ser enviadas para você para avaliação.
P: Quanto tempo leva para um pedido
ser processado e enviado?
R: Quando os itens estão em estoque, geralmente os enviamos nos próximos 3 a 7 dias úteis após o recebimento
de um pedido.
P: Qual é o seu termo comercial?
R: FOB, FCA, CFR, CIF, EXW, DDU estão disponíveis. Também podemos ajudá-lo a escolher o método
de envio mais favorável e eficiente.
P: Qual é o prazo de pagamento?
R: Suporta pedidos de garantia comercial Alibaba online, T/T,
PayPal, etc.
P: Qual é o período de garantia?
R: O produto vem com garantia limitada de 1 ano.
P: Vocês podem fornecer serviço OEM & ODM?
R: Sim, nossa equipe profissional de P&D ajudará a tornar suas ideias realidade.
