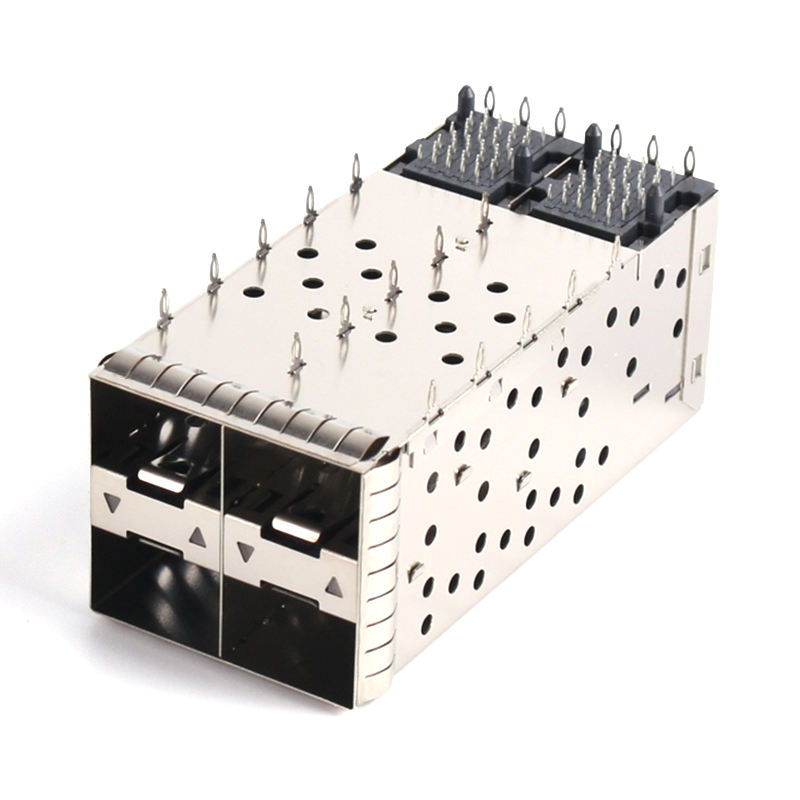

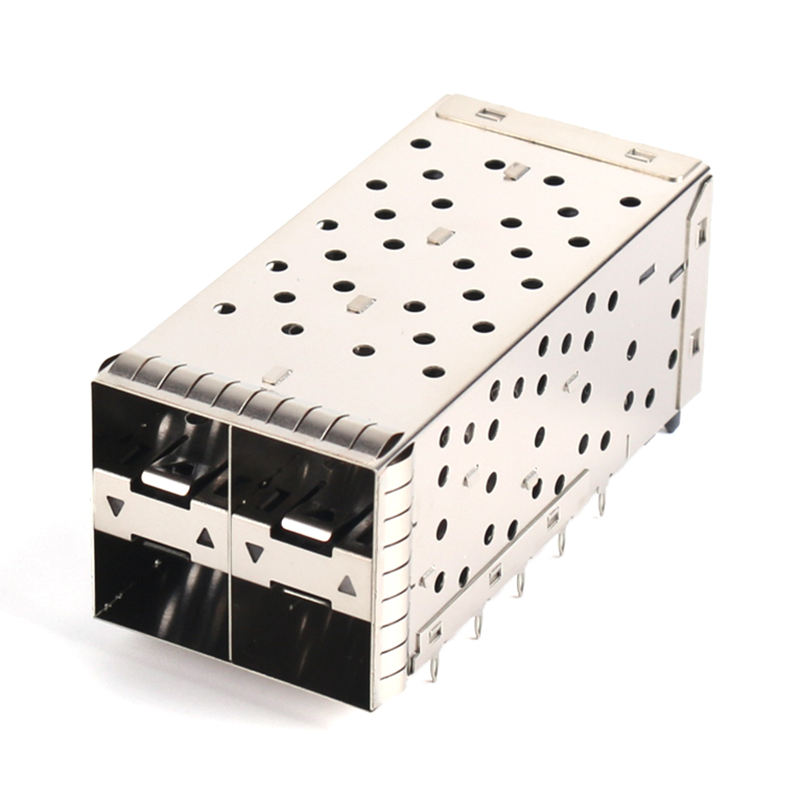

Gaiola SFP+ 2x2 Sem Tubo de Luz – Conector de Fibra Óptica I/O com Blindagem EMI Metálica, Receptáculo de 20 Posições Press-Fit, Gaiola Empilhada Estilo Rack para Placa de Circuito Impresso de Switch e Servidor 10G/25G
Descrição do Produto
1, Blindagem EMI Totalmente Metálica – Tubo de Luz Zero, Contenção Máxima de RF.
2, Receptáculo Press-Fit Integrado de 20 Posições.
3, Arquitetura Estilo Rack Empilhada 2x2.
4, Substituição Direta para TE / Amphenol / Molex.
5, Otimizado em Custo para Produção de Alto Volume.
|
Parâmetro
|
Especificação
|
|
Tipo de Produto
|
Gaiola SFP+ 2x2 (Sem Tubo de Luz) + Receptáculo Integrado
|
|
Suporte de Fator de Forma
|
Compatível com SFP (1G) / SFP+ (10G) / SFP28 (25G) retroativamente
|
|
Configuração de Porta
|
Empilhada 2x2 (4 portas no total)
|
|
Posições por Porta
|
20 (total de 80 contatos em 4 portas)
|
|
Passo
|
0,8 mm
|
|
Estilo de Montagem
|
Through-Hole, Ângulo Reto
|
|
Terminação
|
Pino Conformável Press-Fit (Ø0,64 mm) / cauda de solda SMT opcional
|
|
Material do Contato do Receptáculo
|
Bronze fosforoso, flash de ouro sobre níquel (30 µ" opcional)
|
|
Material da Carcaça da Gaiola
|
Liga de cobre/prata níquel, niquelado
|
|
Tubo de Luz
|
Nenhum (parede sólida da gaiola, integridade EMI máxima)
|
|
Blindagem EMI
|
Dedos de mola de cobre-berílio de perímetro completo (superior / esquerdo / direito / inferior)
|
|
Taxa de Dados
|
1,25 Gbps – 10,3125 Gbps (suporta módulos SFP28 25,78 Gbps)
|
|
Corrente Nominal
|
0,5 A por contato
|
|
Resistência de Contato
|
≤ 70 mΩ
|
|
Resistência de Isolamento
|
≥ 1000 MΩ
|
|
Tensão de Suporte
|
300 V AC
|
|
Ciclos de Acoplamento
|
≥ 100 inserções (hot-swap do módulo)
|
|
Temperatura de Operação
|
-40 °C a +85 °C
|
|
Classificação de Inflamabilidade
|
UL 94 V-0 (carcaça LCP)
|
|
Padrões em Conformidade
|
SFF-8431, INF-8074i, RoHS 2.0, REACH
|
|
Módulos Compatíveis
|
Transceptores ópticos (SFP/SFP+/SFP28), DAC, AOC
|
|
MOQ
|
500 peças
|
|
Prazo de Entrega de Amostra
|
5–7 dias úteis
|
|
Prazo de Produção em Massa
|
3–4 semanas
|
|
Embalagem
|
Bandeja/tubo antiestático, saco com barreira de umidade opcional
|
|
Referência Cruzada
|
TE 1567788-x / Amphenol SF-SFP+-2x2 / Molex série 74737
|
|
Cenário
|
Com Tubo de Luz
|
Sem Tubo de Luz (Este Produto)
|
|
Designs com criticidade de EMI
|
Tubo de luz de plástico cria abertura → risco de vazamento de RF
|
Parede metálica sólida → abertura zero → blindagem máxima
|
|
Alto volume sensível ao custo
|
Custo de componente extra + etapa de montagem
|
Menos peças, menos operações de posicionamento, BOM mais baixo
|
|
LED de status não necessário no painel frontal
|
Recurso desperdiçado
|
Painel frontal limpo, status tratado via software/remoto
|
|
Ambientes industriais hostis
|
Tubo de luz amarela, racha, acumula poeira
|
Sem componente óptico de plástico para degradar
|
|
Switches 1U ultradensos
|
Tubo de luz adiciona profundidade/complexidade de empilhamento
|
Perfil mais curto no eixo Z, empilhamento mecânico mais simples
|
Opções de Personalização
|
Opção
|
Escolhas Disponíveis
|
|
Matriz de Portas
|
1x1 / 1x2 / 1x4 / 1x6 / 2x1 / 2x2 (este modelo) / 2x4 / 2x5 / 2x6 / 2x8
|
|
Terminação
|
Press-Fit (padrão) / cauda de solda SMT / Mista
|
|
Acabamento da Gaiola
|
Niquelado (padrão) / Estanhado / Oxidado preto
|
|
Melhoria de EMI
|
Apenas dedos de mola (padrão) / + junta elastomérica condutora / + tira de espuma condutora
|
|
Dissipador de Calor
|
Nenhum (padrão) / Dissipador de calor de alumínio montado no topo / Dissipador de calor com aletas laterais
|
|
Revestimento do Contato
|
Flash de ouro (padrão) / 15 µ" / 30 µ" / 50 µ"
|
|
Cor da Carcaça do Receptáculo
|
Preto (padrão) / Personalizado (MOQ aplicável)
|
|
Marca
|
Marcação a laser na superfície superior da gaiola (MOQ aplicável)
|
FAQ
P: Em quanto tempo podemos receber a cotação?
R: Se a especificação for confirmada, nossa cotação pode ser fornecida em até 24 horas.
P: Vocês podem fornecer amostras para avaliação?
R: Sim, amostras podem ser enviadas para você para avaliação.
P: Quanto tempo leva para um pedido
ser processado e enviado?
R: Quando os itens estão em estoque, geralmente os enviamos nos próximos 3 a 7 dias úteis após o recebimento
de um pedido.
P: Qual é o seu termo comercial?
R: FOB, FCA, CFR, CIF, EXW, DDU estão disponíveis. Também podemos ajudá-lo a escolher o método
de envio mais favorável e eficiente.
P: Qual é o prazo de pagamento?
R: Suporta pedidos de garantia comercial Alibaba online, T/T,
PayPal etc.
P: Qual é o período de garantia?
R: O produto vem com garantia limitada de 1 ano.
P: Vocês podem fornecer serviço OEM e ODM?
R: Sim, nossa equipe profissional de P&D ajudará a tornar suas ideias realidade.
