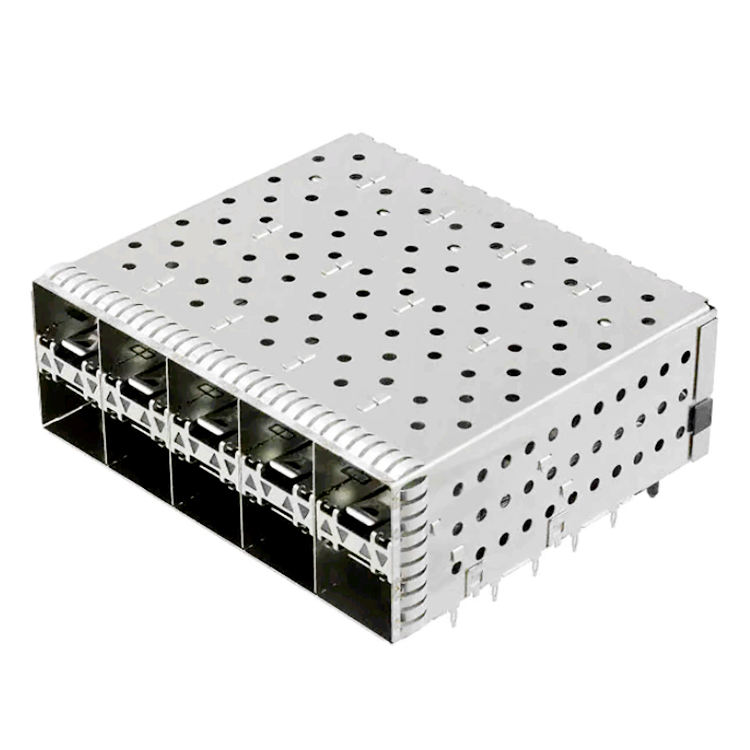

Caixa SFP+ 2x5 com tubo de luz, através de um recipiente de ângulo direito com conector integrado,Caixa de entrada/saída EMI empilhada em estilo rack ¥ Conector SFP press-fit para 10G/25G Switch & Server PCB
Descrição
O SFP+ Cage 2x5 com Light Pipe é um sistema completo de interconexão de I/O com câmbio a quente: uma gaiola metálica empilhada + um recipiente de 200 posições com orifício retangular + tubos de luz duplos integrados,Fornecido como um único conjunto em forma de rackEle aceita transceptores SFP, SFP + e SFP28, cabos DAC e AOC, e monta no PCB hospedeiro através de pinos compatíveis com press-fit.
Projetado para equipamentos de montagem em rack de alta densidade de portas (switches ToR 1U/2U, servidores blade, caixas fronthaul 5G, dispositivos de firewall),a pilha vertical 2x5 fornece dez pistas 10G/25G enquanto ocupa aproximadamente a largura do painel frontal de uma gaiola 1x4Os tubos de luz integrados trazem LEDs de estado para a placa frontal; a gaiola de metal completa com juntas de molas contém EMI e protege a integridade do sinal em 10G NRZ e 25G PAM4
|
Parâmetro
|
Especificações
|
|
Tipo de peça
|
Associação de gaiolas SFP+ com receptáculo integrado (2x5)
|
|
Fator de forma
|
SFP / SFP+ / SFP28 compatível com versões anteriores
|
|
Matriz de porta
|
2 x 5 (10 portas no total, empilhadas)
|
|
Posições
|
200 (20 × 10)
|
|
Pico
|
0.8 mm.
|
|
Instalação
|
Através do buraco, ângulo reto
|
|
Rescisão
|
Press-Fit (pin compatível, Ø0,64 mm) / cauda SMT opcional
|
|
Contacto do recipiente
|
Bronze de fósforo, flash de ouro sobre níquel (30 μ" min na área de acasalamento)
|
|
Material da gaiola
|
Ligação de cobre/níquel prata, revestida de níquel
|
|

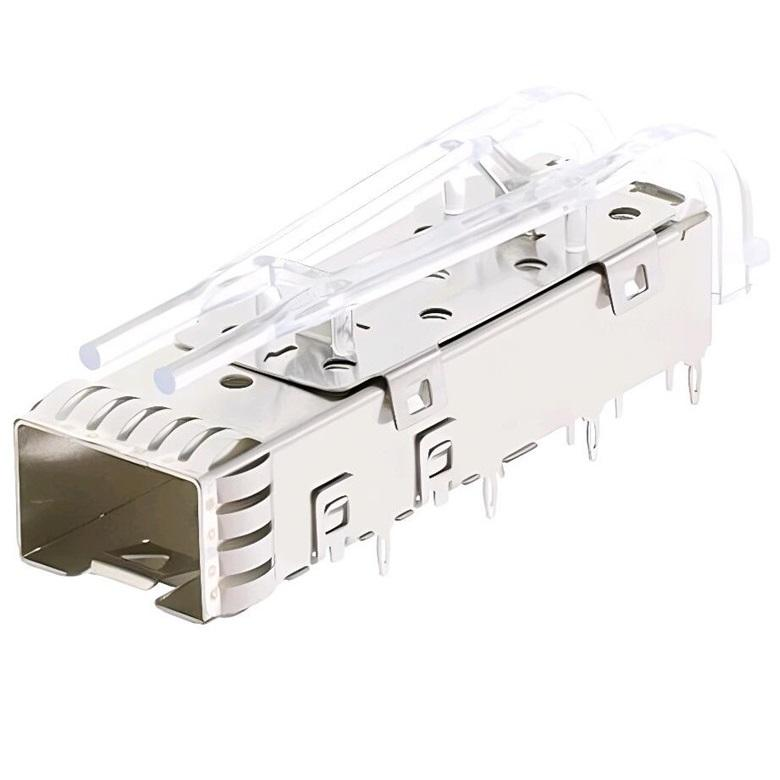

Tubo de luz
|
PMMA / PC transparente, configuração interna + externa, 2 canais LED por porta
|
|
Característica EMI
|
Dedo de mola (superior/esquerda/direita/inferior), junta de elastómeros opcional
|
|
Guia do Conselho
|
Sim (postes de polarização integrados)
|
|
Taxa de dados
|
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28)
|
|
Classificação atual
|
0.5 A por contacto
|
|
Resistência ao contacto
|
≤ 70 mΩ
|
|
Resistência ao isolamento
|
≥ 1000 MΩ
|
|
Resiste à tensão
|
Pico AC de 300 V / 750 V
|
|
Ciclos de acasalamento
|
≥ 100 (inserção/extração do módulo)
|
|
Força de inserção (módulo)
|
≤ 40 N
|
|
Força de extracção (módulo)
|
≤ 11,5 N
|
|
Temporário operacional.
|
-55 °C a +85 °C (algumas construções a +105 °C)
|
|
Temperatura de armazenamento.
|
-55 °C a +105 °C
|
|
Classificação de Chama
|
UL 94 V-0 (camarote LCP/PBT)
|
|
Conformidade
|
SFF-8431, INF-8074i, RoHS 2.0, REACH
|
|
Arbitro cruzado.
|
TE 1-2132403-6 / Molex 076093-5001 / 076047-5003
|
|
MOQ
|
500 pcs
|
|
Tempo de execução da amostra
|
7 dias úteis
|
|
Tempo de condução da massa
|
3 ∙ 4 semanas
|
|
Embalagem
|
Caixa (antiestática), tubo opcional
|
5 Principais pontos de venda
-
Tubo de luz duplo integrado (interior + exterior)¢ Canais de ligação/ACT/Velocidade de sinais LED do PCB para o painel frontal para todas as 10 portas; sem suporte de LED separado, sem reformulação do painel.
-
Por um buracoÂngulo reto + press-fit- recipiente de 200 pinos (20×10) com caudas de pressão compatíveis esaída em ângulo reto; montagem sem solda, compatível com o processo SMT padrão de reflow + press.
-
2x5 Gaiolas empilhadas10 portas SFP+ em um conjunto de gaiolas, empilhamento vertical economiza 50% de largura do painel frontal versus 1x10 linear; guias de placa incorporados para acasalamento cego.
-
Proteção EMI de perímetro completoCageira de níquel-prata/liga de cobre com molas de berílio-cobre na parte superior/laterais/inferior, ≥ 60 dB @ 1 ‰ 10 GHz, cumpre o critério FCC/CE para 10G/25G NRZ e PAM4.
-
Cross pin-to-pin para TE / MolexO padrão e a mecânica do terreno correspondem ao TE 1-2132403-6, Molex 076093-5001, Amphenol SF-SFP+-2x5; zero re-spin de PCB para projetos legados.
Porquê 2x5 empilhados no estilo Rack?
|
Layout
|
Portos
|
Largura da frente
|
Caso de utilização
|
|
1x10 linear
|
10
|
~ 140 mm
|
Larga placa facial, legado
|
|
2x5 empilhados.
|
10- Não.
|
~ 71,5 mm- Não.
|
Interruptor de rack 1U/2U, NIC densa- Não.
|
|
1x4 + 1x6
|
10
|
~ 140 mm
|
Painéis de velocidade mista
|
|
Opção
|
Escolha disponível
|
|
Matriz de porta
|
1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 /2x5/ 2x6 / 2x8
|
|
Tubos de luz
|
Nenhum / Externo apenas / Interno apenas / Interno+Externo (padrão)
|
|
Rescisão
|
Press-fit (por defeito) / SMT solder tail / Mixed
|
|
Finalização da gaiola
|
Revestido em Ni / Revestido em Sn / Negro oxidado
|
|
IME
|
Somente dedo de mola / + junta de elastómeros / + espuma condutora
|
|

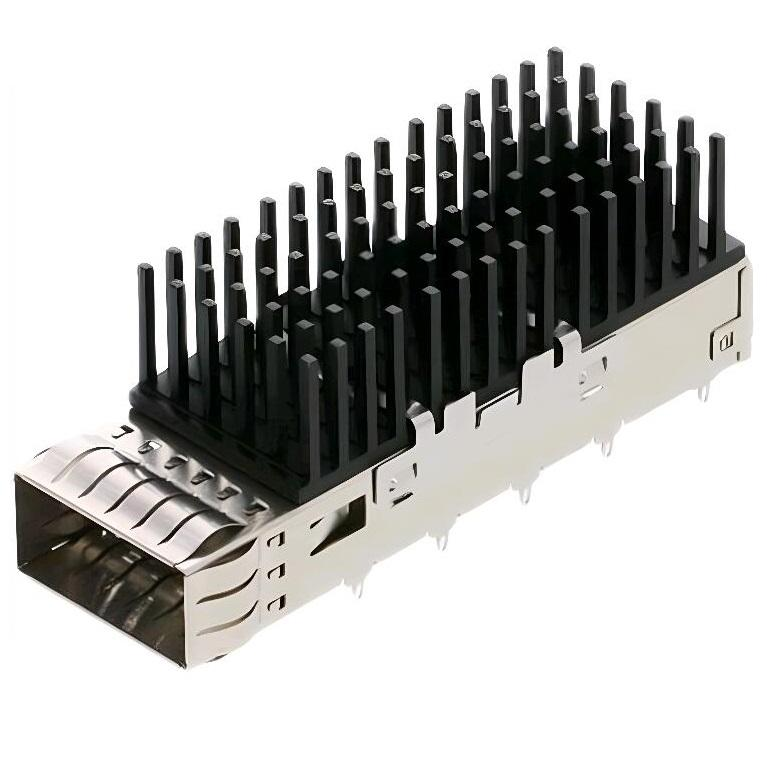

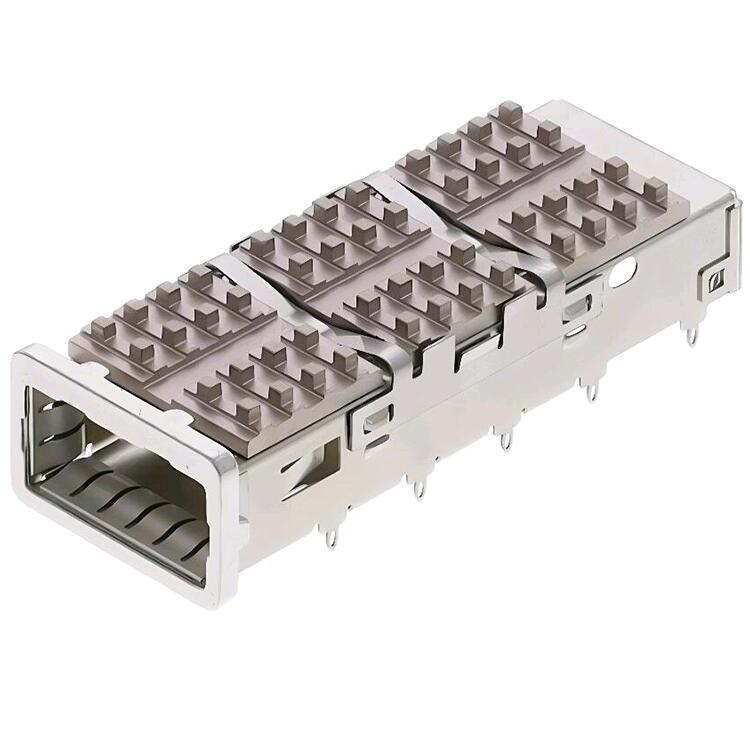

Dispensador de calor
|
Nenhum (padrão) / dissipador de calor superior / barbatanas laterais
|
|
Revestimento de contacto
|
Flash de ouro / 15 μ" / 30 μ" / 50 μ"
|
|
Logotipo
|
Marcação a laser no topo da gaiola (aplica-se o QMO)
|
Perguntas frequentes
P: Em quanto tempo podemos receber a cotação?
R: Se a especificação for confirmada, a nossa cotação pode ser fornecida dentro de 24 horas.
P: Pode fornecer amostras para avaliação?
R: Sim, as amostras podem ser enviadas para avaliação.
P: Quanto tempo leva um pedido a ser processado e enviado?
R: Quando os itens estão em estoque, geralmente os enviamos nos próximos 3 a 7 dias úteis após receber a encomenda.
P: Qual é o seu termo comercial?
A: FOB, FCA, CFR, CIF, EXW, DDU estão disponíveis. Também podemos ajudá-lo a escolher o método de envio mais favorável e eficiente.Suporte ao Alibaba comércio garantia encomenda pagamento online, T/T, PayPal, etc.
P: Quanto tempo dura o período de garantia?
R: O produto vem com uma garantia limitada de 1 ano.
P: Você pode fornecer serviço OEM e ODM?
R: Sim, nossa equipe profissional de P&D ajudará a tornar suas ideias realidade.
