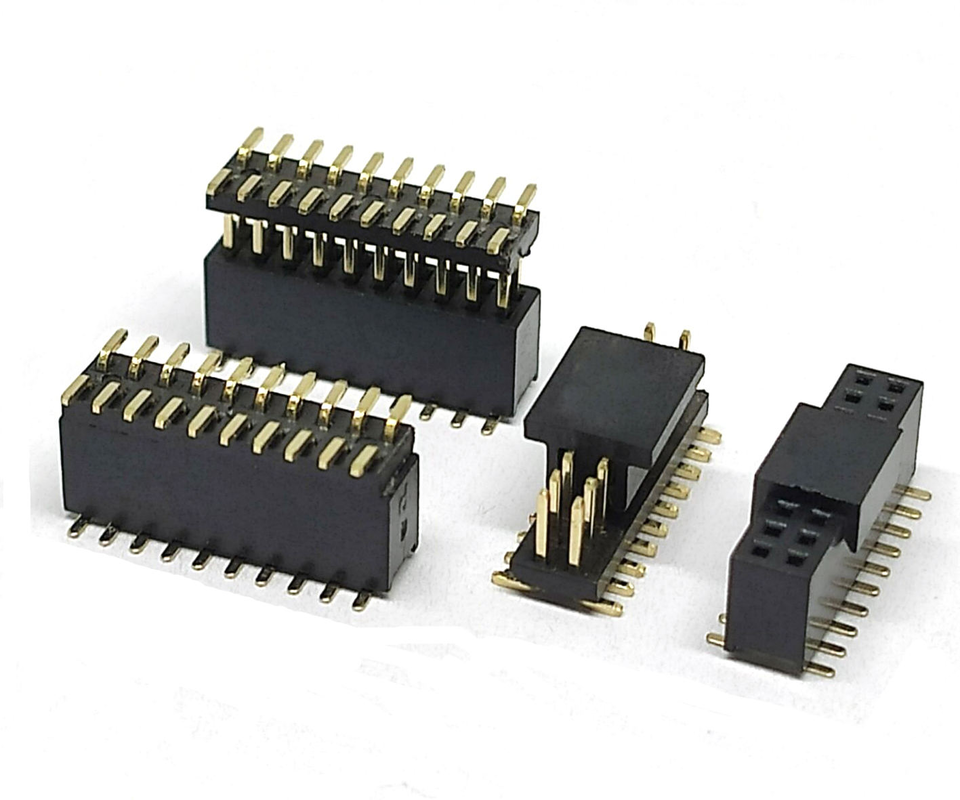

Name: 1.27mm Pitch 20 Pin Feminino Masculino SMT Tipo PCB Socket Pin Header
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: encabeçamento fêmea
Price: 4.10 USD
Availability: InStock

Para casa > Produtos > Conector fêmea do encabeçamento >

1.27mm Pitch 20 Pin Feminino Masculino SMT Tipo PCB Socket Pin Header

1Cabeça do soquete do PCB de.27 mm

Conector de cabeçalho feminino SMT de 20 pines

cabeça de alfinete masculina com tipo SMT

Marca:

XTKCONN

Certificação:

CE,SGS,ROHS,ISO9001

Número do modelo:

encabeçamento fêmea

Contacte-nos

Solicite um orçamento

1.27mm Pitch 20 Pin Feminino Masculino SMT Tipo PCB Socket Pin Header

Detalhes do produto

Estilo de rescisão:

Solda

Pacote:

Envolvimento de fita

Faixa de temperatura:

-40 a 85 graus Celsius

Material:

plástico

Durabilidade:

Alto

Material do alfinete de contacto:

Bronze Fósforo

Tipo de conexão:

Encaixe

Destacar:

1Cabeça do soquete do PCB de.27 mm

Conector de cabeçalho feminino SMT de 20 pines

cabeça de alfinete masculina com tipo SMT

Termos de pagamento e envio

Quantidade de ordem mínima

1000 unidades

Preço

Negotiable Price

Detalhes da embalagem

pacote interno: em carretel; Pacote externo: carretel em caixa

Tempo de entrega

5-7 dias

Termos de pagamento

L/C, T/T, Pagamento

Habilidade da fonte

3KK peças

Produtos Relacionados

Conectores Fêmea Personalizados de Passo 2.54mm, Dupla Fila para Sistema de Controle de Automação Industrial

Obtenha o melhor preço

2.0mm Pitch Double Row Female Header Socket Vertical

Obtenha o melhor preço

Vídeo

Lado de Alfinete FeMasculino Cabeçalho Conector Dual da caixa 10 de SMT 1.27mm

Obtenha o melhor preço

2.54 Conector de Placa de Circuito Impresso Macho-Fêmea de Dupla Fileira em Ângulo Reto 2x4 pinos

Obtenha o melhor preço

Contacte-nos

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contacte agora

Descrição do produto

1.27mm Pitch 20 Pinos Conector Fêmea-Macho Tipo SMT

Descrição do Produto

Item	Especificação
Nome do Produto	Conector Pino SMT de 1.27mm e 20 Pinos e Soquete PCB (Macho / Fêmea)
Passo	1.27 mm (0.050 polegada)
Contagem de Pinos	20 Pinos
Tipo de Terminação	SMT / Montagem em Superfície para Soldagem por Refluxo
Arranjo	Linha única
Corrente Nominal	1.0 A por contato (derating em alta temperatura ambiente)eletrônico...
Tensão Nominal	125 V AC/DC
Tensão de Suporte	500 V AC por 1 minuto
Resistência Máxima de Contato	≤ 20 mΩ
Resistência Mínima de Isolamento	≥ 1000 MΩ DC 500 V
Ciclos de Acoplamento	Mínimo de 500 vezes
Coplanaridade	≤ 0.10 mm para terminal SMT
Temperatura de Operação	-40 ℃ ~ +105 ℃eletrônico...
Conformidade	RoHS‑2.0, compatível com REACH
Embalagem	Fita e Bobina, Tubo, Saco a Granel (opcional)

Nosso conector pino SMT de 1.27mm e 20 pinos e soquete (par de acoplamento macho-fêmea) é uma solução de interconexão placa-a-placa de montagem em superfície de alta densidade, também conhecido como conector de passo de 0.050 polegadas. Projetado para soldagem por refluxo, totalmente compatível com montagem automática pick-and-place SMT. Este conjunto de par duplo de 20 posições oferece pegada compacta, transmissão de sinal estável e desempenho mecânico consistente, amplamente adotado para empilhamento de PCB com espaço limitado e sistemas eletrônicos modulares. Disponível em conector pino macho e soquete fêmea para acoplamento mútuo; contagens de pinos personalizadas, revestimento, polarização e embalagem fita-e-bobina são suportados para projetos OEM e ODM

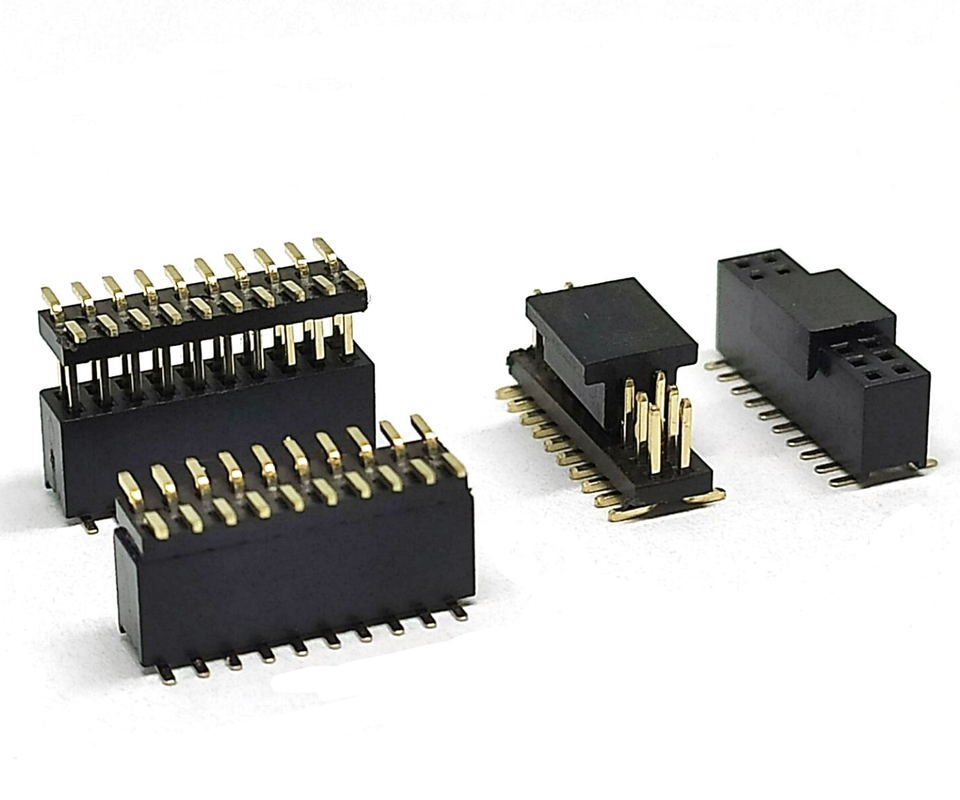

1.27mm Pitch 20 Pin Feminino Masculino SMT Tipo PCB Socket Pin Header

Detalhes do Material

Componente	Material e Revestimento
Carcaça do Isolador	Plástico LCP / PA6T de alta temperatura, retardador de chama UL94 V-0, cor preta, resistente ao choque térmico de refluxo
Material Base do Contato	Bronze Fosforoso / Latão, alta elasticidade, anti-fadiga para acoplamento repetido
Revestimento da Área de Acoplamento	Flash de Ouro sobre Níquel (0.03-0.1μm de ouro); Revestimento de estanho fosco como opção alternativa de baixo custo eletrônico...
Cauda de Solda SMT	Estanho sobre Níquel, excelente molhabilidade para soldagem por refluxo

Factory Wholesale OEM 1.27mm 2.0mm 2.54mm Pitch 1.0 2*40 10 20 Pin Dual Single Row 2x10 Pin SMT Female Pin Header Connector

Opções de Personalização
Contagem de pinos: 2-50 pinos disponíveis além do padrão 20P
Revestimento: flash de ouro / ouro duro / estanho fosco
Recurso: adicionar chave de polarização, pinos de localização
Embalagem: ajustar a dimensão da bobina para o seu alimentador SMT
Atualização do material da carcaça para requisitos de temperatura mais alta

Indústrias de Aplicação e Produtos Finais Típicos

Adequado para conexão compacta placa-a-placa onde conectores through-hole ocupam muito espaço na placa.

Controle Industrial e Automação: Pequenos módulos PLC, placas de interface de sensor, placas de aquisição de dados, sub-placas de barramento de campo
Hardware Inteligente IoT e Edge: Módulos de rádio BLE/LoRa/Wi-Fi, conexão interna entre placas de gateway, nós de sensor inteligentes
Dispositivos Eletrônicos Médicos: Instrumentos de diagnóstico portáteis, módulos auxiliares de monitoramento de pacientes (material compatível com RoHS)
Mini-Equipamentos de Consumo: Dispositivos portáteis, módulos vestíveis, placas de desenvolvimento mini, conectores de interface de depuração JTAG / ISP.
Nova Energia e Equipamentos de Teste: Placas auxiliares de gerenciamento de bateria, interconexão interna de gabaritos de teste, sub-módulos compactos de controle de energia
