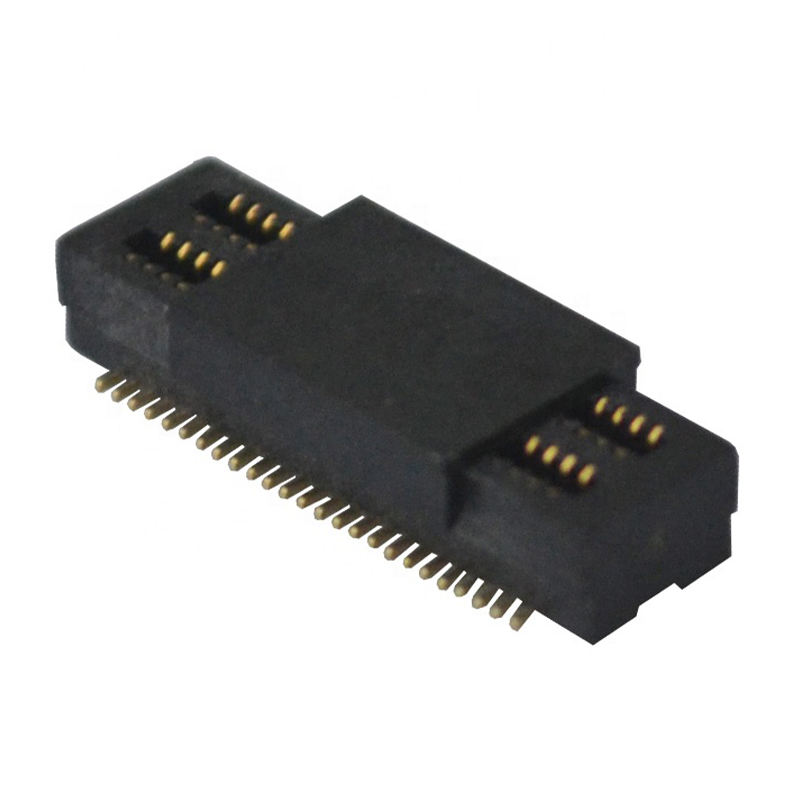

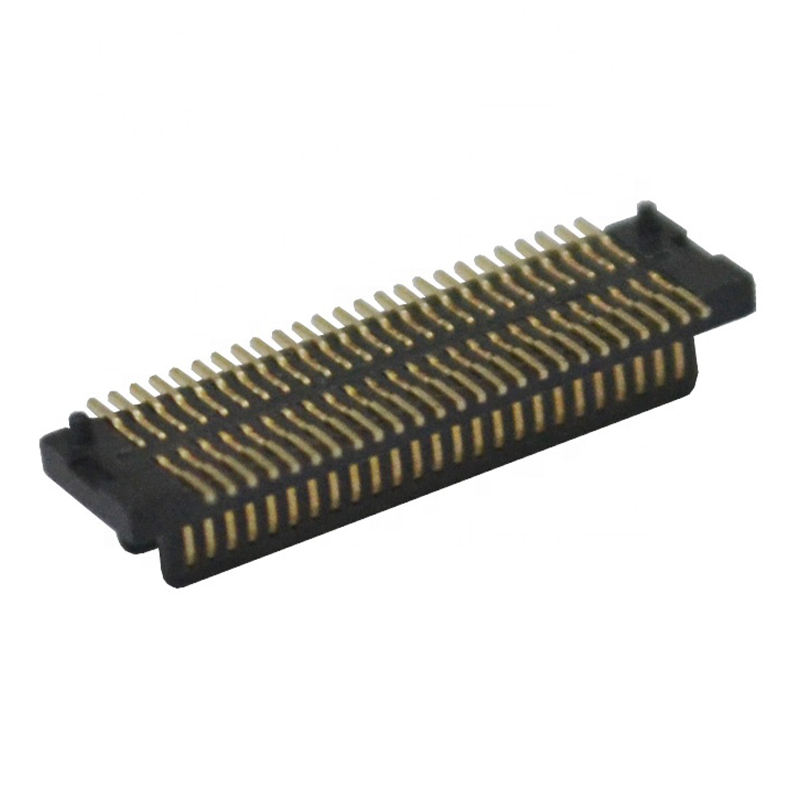

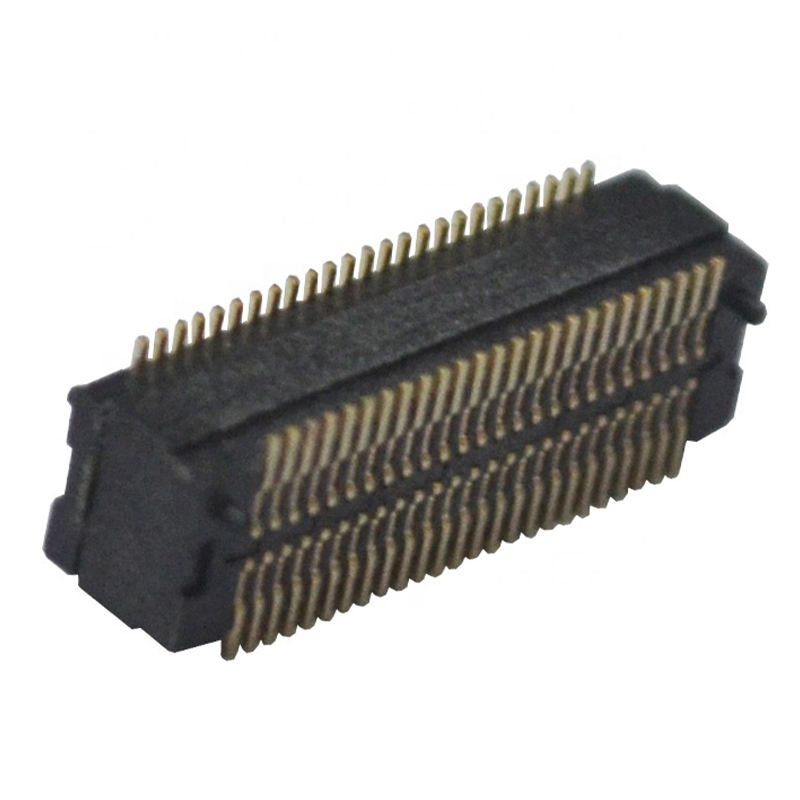

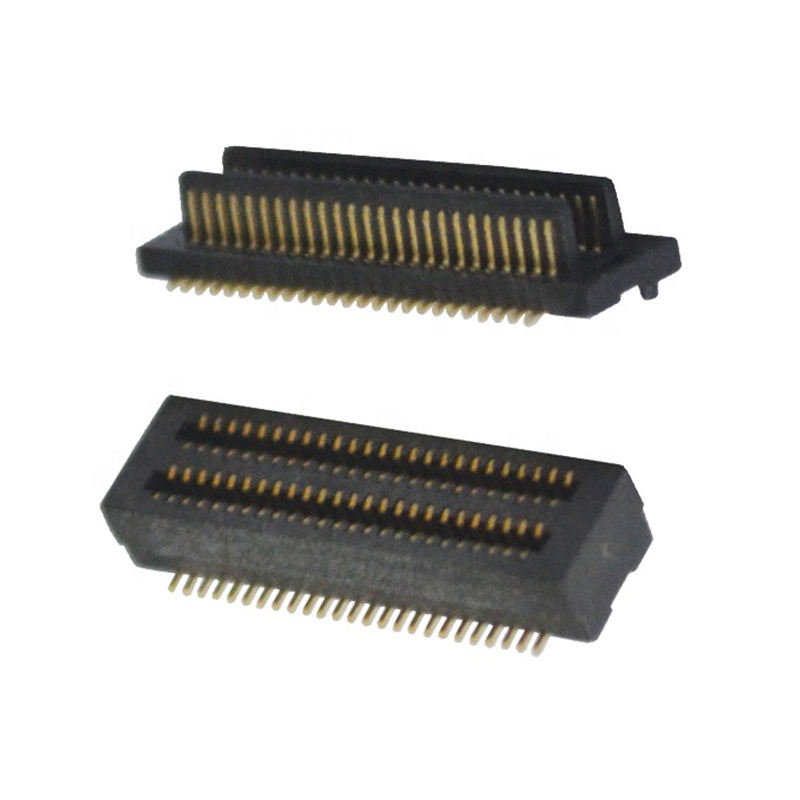

Conector Placa-a-Placa BTB Macho/Fêmea 50P SMT de Passo 0.5mm
Descrição do Produto
|
1. MATERIAL:
|
|
|
1-1.CARCAÇA:
|
LATÃO
|
|
1-2.ISOLADOR:
|
lcp+30%G.F. UL94 V-0 PRETO
|
|
1-3.TERMINAL:
|
Bronze Fosforoso
|
|
2. ESPECIFICAÇÃO DE BANHO
|
|
|
2-1.TERMINAL:
|
BANHADO A OURO/3U"/6U"/15U"/30U"
|
|
2-2.CARCAÇA:
|
BANHADO A NÍQUEL
|
|
3. DESEMPENHO MECÂNICO
|
|
|
3-1.FORÇA DE INSERÇÃO:
|
5N~20N.
|
|
3-2.FORÇA DE RETIRADA:
|
INICIAL 8N~20N, APÓS 1000 CICLOS DE ACOPLAMENTO 6N~20N.
|
|
3-3.DURABILIDADE:
|
750 Ciclos MÍN.
|
|
4. DESEMPENHO ELÉTRICO
|
|
|
4-1.CORRENTE NOMINAL:
|
1.5A.
|
|
4-2.RESISTÊNCIA DE CONTATO:
|
30 milliohm Máx.
|
|
4-3.RESISTÊNCIA DE ISOLAMENTO:
|
500 MΩ MÍN @ 500 V CC.
|
|
4-4.TENÇÃO DE SUPORTE DIELÉTRICO:
|
100V/AC.
|
|
5. FAIXA DE TEMPERATURA DE OPERAÇÃO:
|
-40℃ a +85℃
|
|
6. EM CONFORMIDADE COM ROHS OU LIVRE DE HALOGÊNIO.
|
|
O conector placa-a-placa é o produto de conector mais poderoso de todos os produtos de conector. É usado principalmente em sistemas de energia, redes de comunicação, fabricação financeira, elevadores, automação industrial, equipamentos médicos, equipamentos de escritório, eletrodomésticos, etc. Fabricação militar e outras indústrias. Atualmente, os principais espaçamentos dos conectores placa-a-placa são 0.4mm 0.5mm, 0.8mm, 1.00m, 1.27mm e assim por diante.
Características
- Design de passo fino de 0.5mm para layouts de PCB de alta densidade
- 50 posições (50P) suportando interconexão multissinal
- Estrutura de acoplamento Macho e Fêmea para projetos flexíveis de empilhamento de placas
- Tipo de montagem SMT compatível com processos de montagem automatizada
- Design compacto para aplicações eletrônicas com espaço limitado
- Adequado para arquiteturas de PCB modulares
- Disponível com diferentes alturas de acoplamento de acordo com os requisitos da aplicação
Prazo de pagamento e entrega
1. Prazo de entrega: 3-15 dias úteis após a confirmação do pedido e o recebimento do pagamento.
2. Termos de Comércio: FOB Shenzhen ou EXW.
3. Prazo de pagamento: 100% T/T adiantado antes da produção.
4. Forma de pagamento: T/T, PayPal, Western Union ou outros métodos.
5. Amostras: Amostras estão disponíveis para verificar a qualidade e especificação, e é grátis para 1-30 peças.
6. Embalagem: Interna: saco de PE, bandeja, tubo, caixa, fita+rolo. Externa: caixa de exportação
7. Método de envio: UPS, DHL, FEDEX, EMS e transporte aéreo e transporte marítimo.
Aplicações
Eletrônicos Industriais
- Placas de controle industrial
- Equipamentos de automação
- Controladores embarcados
- Instrumentos de medição
Equipamentos de Comunicação
- Dispositivos de rede
- Módulos de comunicação
- Unidades de processamento de sinal
Eletrônicos de Consumo
- Terminais inteligentes
- Dispositivos eletrônicos portáteis
- Módulos de exibição
- Sistemas embarcados
Hardware Relacionado a IA e Computação
Aplicações potenciais incluem:
- Dispositivos de computação de ponta com IA
- Controladores embarcados de IA
- Hardware de terminal inteligente
- Módulos de computação compactos
Vantagem
Design Compacto de Passo 0.5mm para Layout de PCB com Economia de Espaço
A estrutura de passo de 0.5mm permite integrar mais contatos de sinal em uma área de PCB limitada em comparação com conectores de passo maior convencionais.
Isso o torna adequado para:
- Controladores industriais compactos
- Sistemas de computação embarcados
- Módulos de comunicação
- Dispositivos eletrônicos inteligentes
Conectores BTB de passo fino são comumente selecionados para aplicações que exigem tamanho de PCB reduzido e maior densidade de componentes.
Conexão Modular de PCB Confiável
O design de acoplamento macho/fêmea permite a conexão direta entre duas PCBs, suportando arquiteturas eletrônicas modulares.
Os benefícios típicos do design incluem:
- Requisitos de fiação reduzidos
- Montagem interna simplificada
- Utilização de espaço aprimorada
- Integração de módulos mais fácil
Compatível com SMT para Fabricação Automatizada
A estrutura de terminação SMT permite compatibilidade com linhas de montagem de PCB modernas, incluindo processos de colocação automatizada e soldagem por reflow.
Isso ajuda os fabricantes a otimizar:
- Eficiência de produção
- Consistência de montagem
- Fluxo de trabalho de fabricação de PCB
