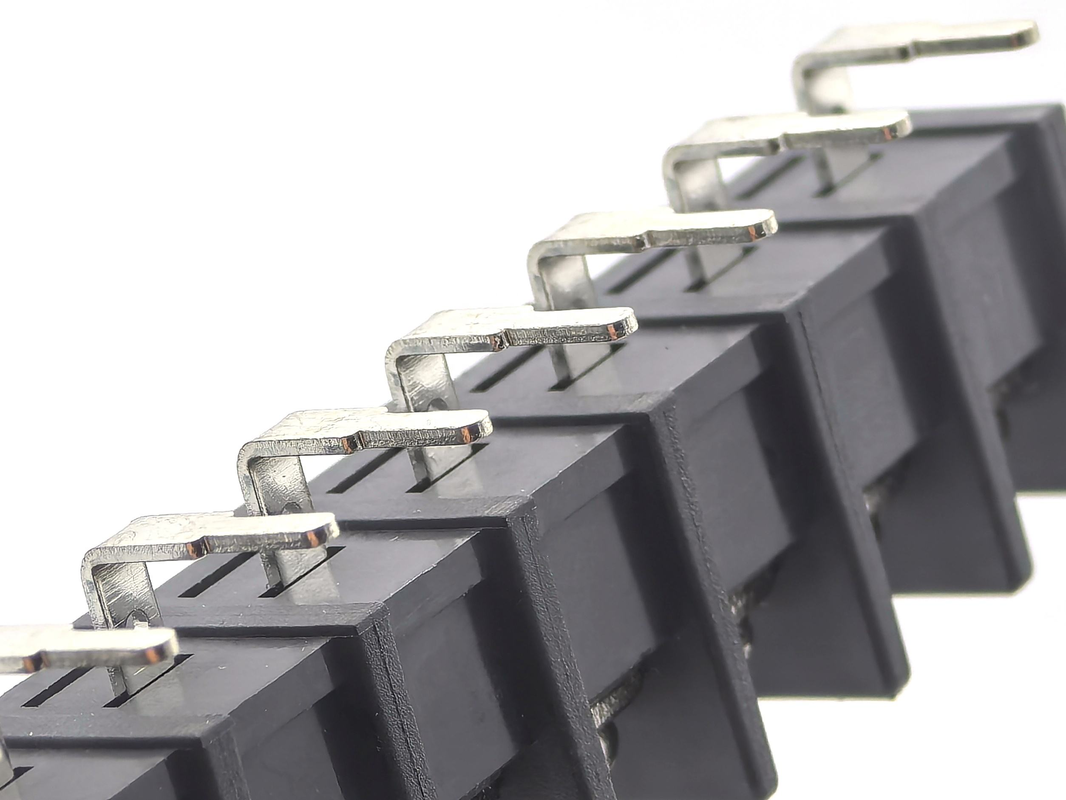

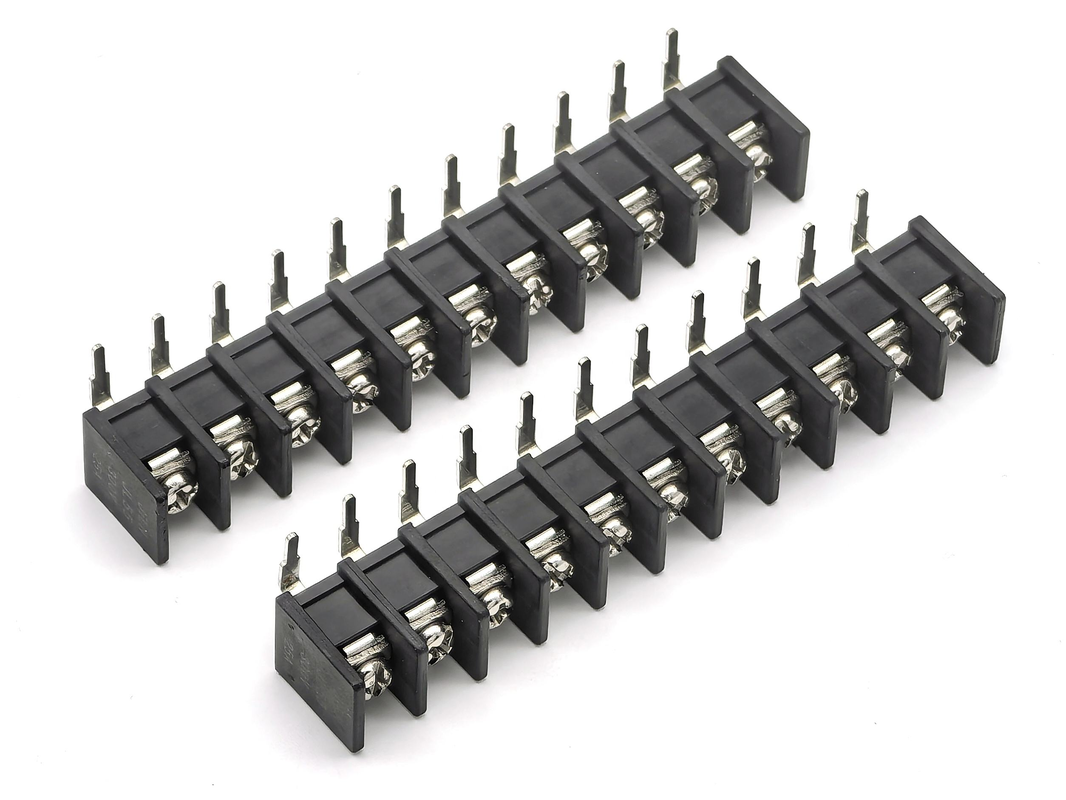

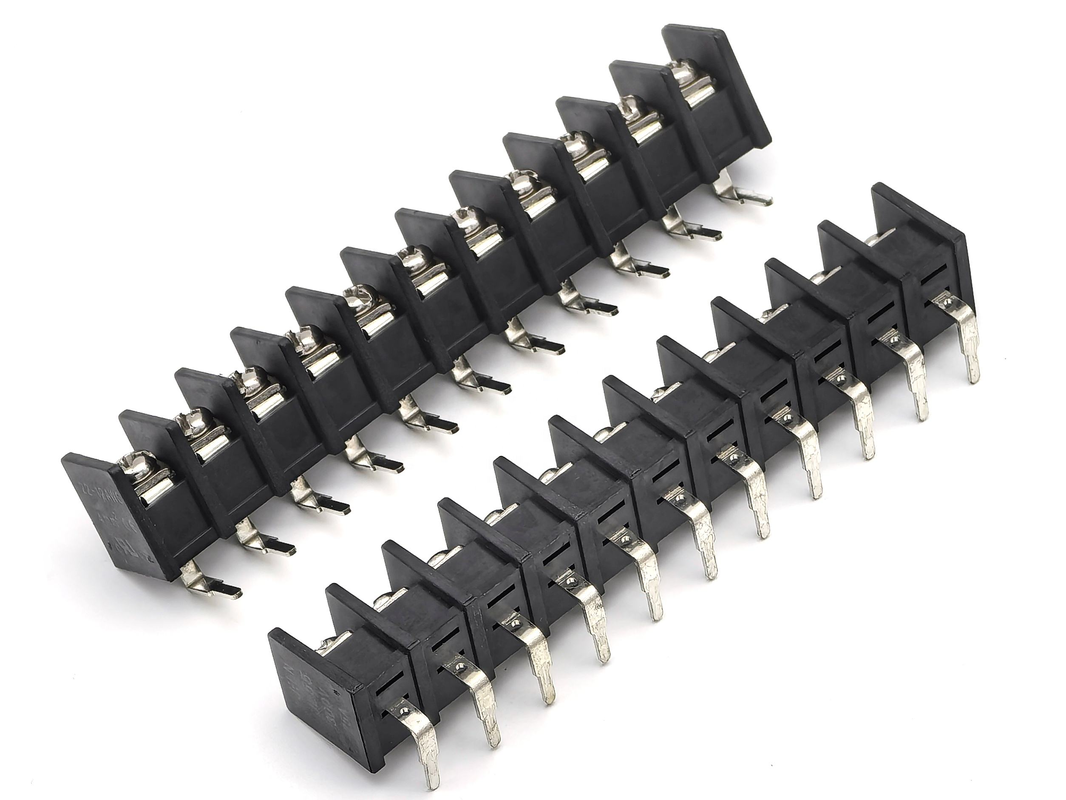

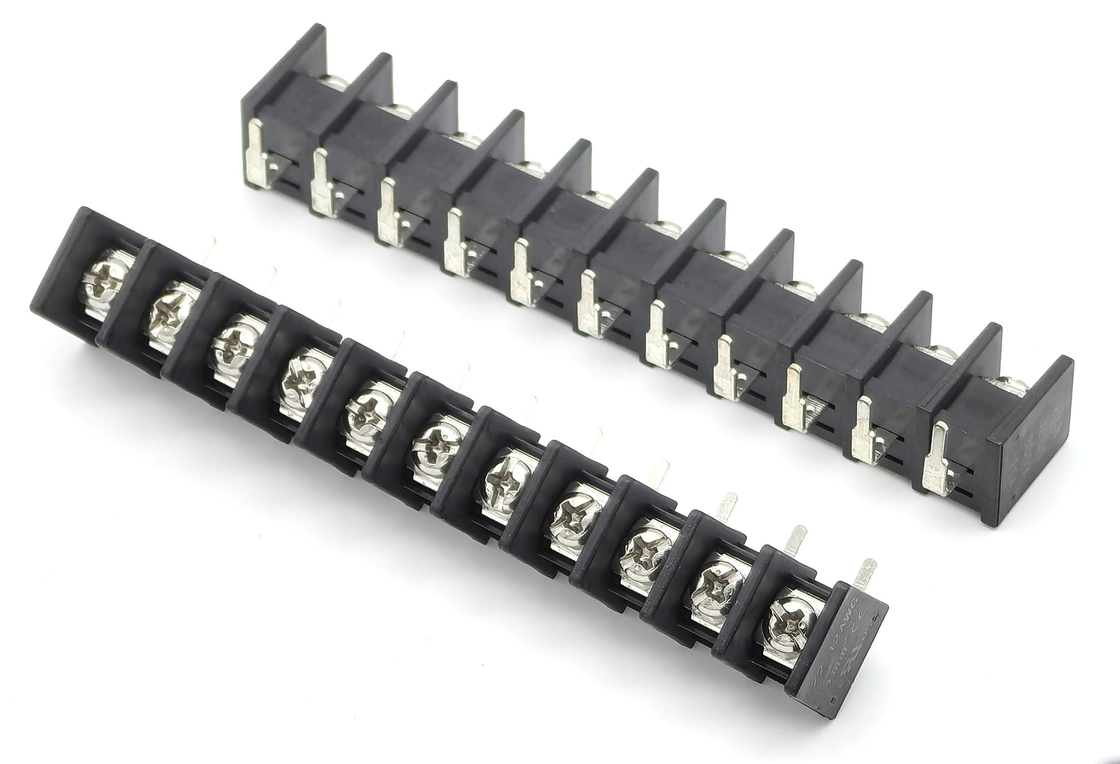

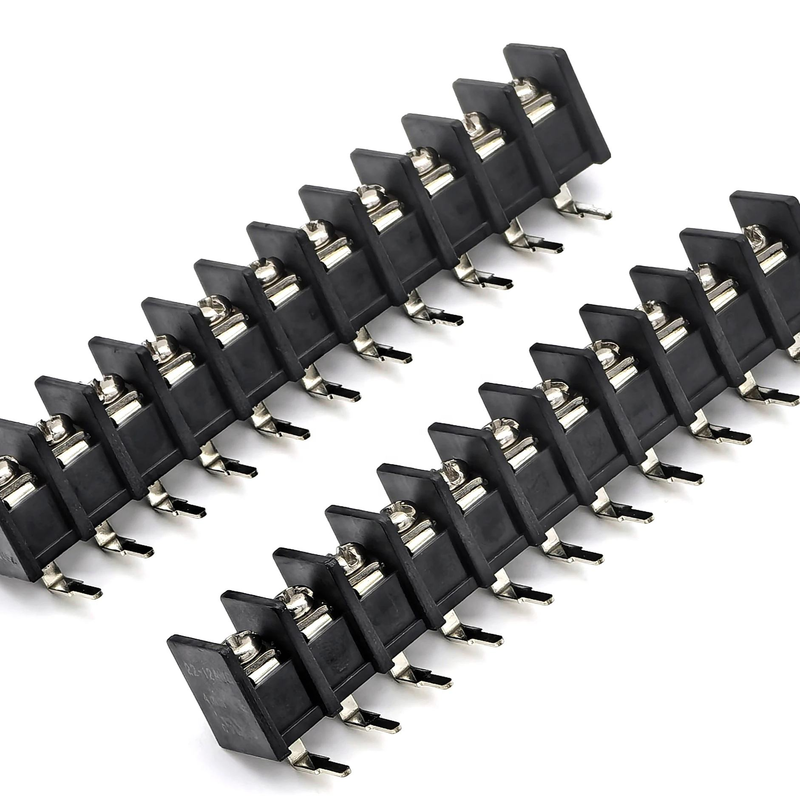

Blocos de terminais de barreira com passo de 9,5 mm DIP de 90 graus pretos Material PA66 11P 300V 25A

9.5mm Barreira de Pitch Blocos terminais 90 graus DIP preto 11P PA66 Material 300V 25A

Destaque

• 9.5 mm de inclinação, 11 posições 90 graus DIP através de um buraco de barreira de bloco terminal, preto PA66 UL94V-0 caixa
• 300V / 25A de classificação contínua, retenção de fio segura por parafuso para cablagem de PCB de alta potência
• Isolamento por barreira física entre os polos para evitar o risco de arco e curto-circuito
• Contactos de latão revestidos de estanho, condutividade estável, anti-oxidação para uma longa vida útil
• Impressão DIP padrão, adapta-se à montagem SMT de massa / através do buraco; compatível com RoHS e REACH

Descrição do produto

Parâmetros mecânicos gerais

Características do material e eléctricas

Guia de ambiente e solda

Características do produto

1. Estrutura de isolamento de barreira: partição física entre polos adjacentes, minimiza o risco de curto-circuito e arco sob estado de trabalho de alta potência
2. Pins DIP de ângulo reto de 90 graus: verticais no PCB, acesso a fios horizontais, poupança de espaço no topo da placa
3. PA66 UL94V-0 caixa retardadora de chama, resistência ao impacto térmico e mecânico excepcional
4. Parafusos de contacto de latão revestidos de estanho e aço revestido de níquel: baixa resistência ao contacto, anticorrosivo, força de fixação estável sob ambiente de vibração
5. Terminação do parafuso: aceita fio de linha/sólido, fácil montagem e manutenção em campo
6. Configuração fixa de 11 pinos para integração de sinais de potência de múltiplos circuitos; número de postes personalizável disponível
7. Material-prima compatível com a RoHS, que cumpre os requisitos ambientais industriais globais

Vantagem do produto

1. Melhoria da segurança: a parede de barreira incorporada impede o deslizamento e o arco, muito mais segura do que os blocos terminais normais sem barreira para circuitos de alta corrente multicanal
2. Optimização do corpo longo de 11 pinos: design de uma peça em 11 posições, sem empalhamento de blocos curtos múltiplos; reduzir a pegada de PCB e a taxa de erro de montagem
3. Câmbio resistente a vibrações: A pinça de parafuso M3 mantém a pressão do fio estável, adequada para equipamentos com choque e vibração contínuos
4. Solução de alta potência eficiente em termos de custos: 25A prestação corrente contínua sem custos excedentários excedentários, desempenho do equilíbrio e orçamento BOM
5. Amigável para montagem: configuração padrão de pinos DIP de 90 graus, compatível com as linhas de produção de soldadura por ondas convencionais; não é necessária uma fixação especial
6. Estabilidade do abastecimento: produção interna, apoio a encomendas de volume, confirmação de desenho para modificação personalizada

Aplicação

• Placas de PCB de controlo industrial
• Fornecedores de alimentação por comutação e unidades de alimentação do condutor LED
• Equipamento de automação e módulos de controlo de relé
• Instrumentos e equipamento de medição
• Tabela de controlo auxiliar de energia nova
• Aparelhos elétricos domésticos de grande potência
• Distribuição de energia multi-loop interna do gabinete

Opções de personalização

1. Confirmar a pegada de PCB: verificar que o layout de 90 graus do pin DIP corresponde à sua placa de PCB antes da produção em massa.
2. "Temperatura ambiente" superior a 85 °C, com uma corrente de trabalho inferior a 20 A.
3. Seleção do fio: utilizar fio de espessura de 12-14 AWG para operações de carga máxima próxima de 25 A; não exceder a secção transversal máxima do fio.
4. Controle do binário: apertar o parafuso a 0,5 N·m; o binário excessivo rachou a carcaça do PA66, o binário insuficiente causou ligação e geração de calor.
5. Se o pin 11 não corresponder ao seu projeto: apoiamos versões alternativas de número de polos 2P-24P desta série.
6. Para cenários de vibração elevada: verificar a estanqueidade dos parafusos após uma longa operação como manutenção de rotina.

Processos personalizados

1. Coleção de requisitos → 2. Avaliação técnica e citação → 3. Revisão e confirmação de desenhos 3D → 4. Molde / ferramenta e protótipo → 5. Teste de amostra (contacto R, retenção, refluxo) e aprovação → 6.Produção em massa → 7QC final e embarque.
