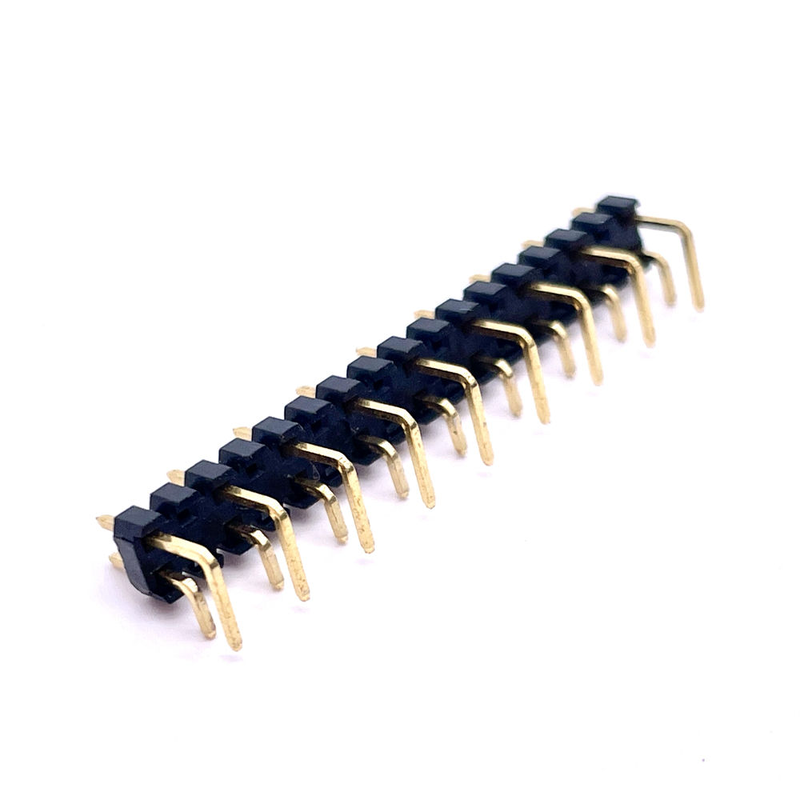

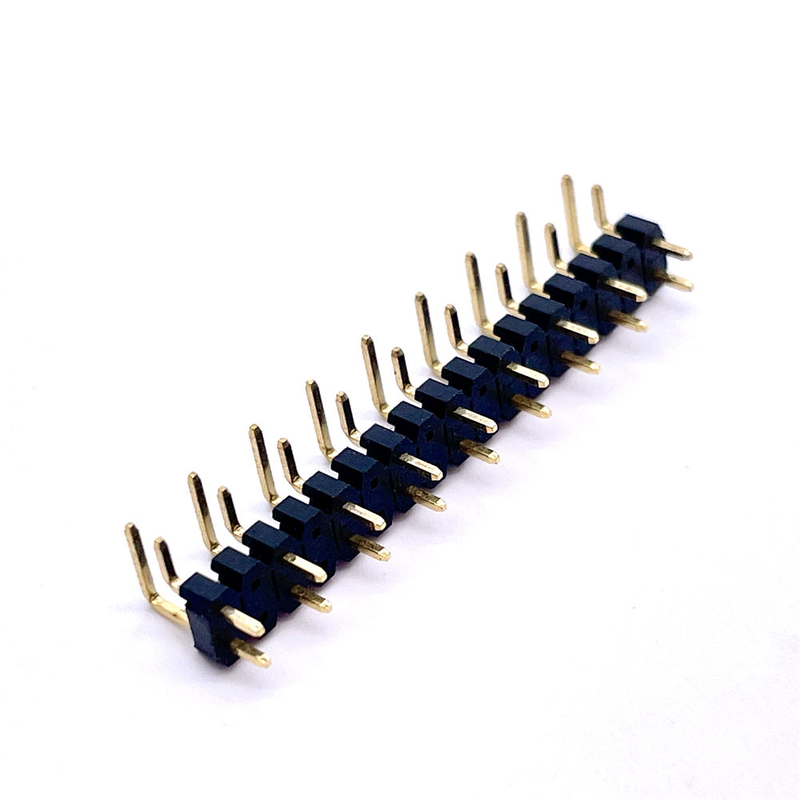

Conector USB PCB de latão com pinos dourados de 2,0 mm em duas fileiras 2*9P dobrados, um serviço completo

Destaque

• Personalização multiformato: pino reto / pino dobrado em ângulo reto / estilos de montagem em superfície SMT; altura da carcaça plástica personalizável por requisito de empilhamento de PCB
• Opção pronta para SMT: Suporta ventosa de pick-and-place para montadora automática de chips
• Embalagem em fita e rolo / tubo opcional, diretamente compatível com a linha de produção SMT
• Serviço de banho de ouro em um único local, espessura de ouro ajustável para cenários de nível de sinal / alta confiabilidade
• Contagem de pinos variável extensível além de 2x9P para iteração de projeto variante

Descrição do Produto

Referência Cruzada e Substituição Alternativa

Mecanicamente e eletricamente compatível com as séries de pinos retos de duas fileiras de 2,0 mm de fabricantes como Molex, JAE, JST, Amphenol.

Nota: Não são peças de marca original; verifique o footprint e a dimensão de acoplamento com seu gerber e receptáculo de acoplamento antes do uso em massa. Envie o número da peça OEM desejada, podemos fornecer verificação cruzada direta.

Recurso do Produto

1. Pinos de latão com banho de ouro integrado em um único local, transmissão de sinal estável, anti-oxidação
2. Design de pino dobrado em ângulo reto, economiza espaço vertical na PCB para layout de gabinete compacto
3. Múltiplas opções de altura da carcaça e formato de pino, adaptam-se a diferentes folgas entre placas
4. Ventosa SMT disponível, sem necessidade de fixação secundária para montagem automática
5. Consistência dimensional rigorosa, alinhamento de pinos com baixa tolerância, bom encaixe com o conector fêmea

Vantagem do Produto

• Personalização orientada ao engenheiro: Ajuste o comprimento do pino, altura do plástico, espessura do revestimento sem um novo molde para a maioria das variantes
• Solução de embalagem dupla: Tubo / Fita e Rolo, suporta montagem manual e linha SMT totalmente automática
• Revestimento confiável em um único local, evitando riscos ocultos de revestimento parcial
• Alternativa econômica para equivalentes importados de alto custo, encurtando o tempo de aquisição
• Produção interna completa: estampagem-moldagem-revestimento-montagem-embalagem sob uma única fábrica

Aplicação

• Módulos de PCB de controle industrial
• Hardware de IoT e computação de ponta
• Interconexão de sinal de dispositivos médicos
• Conexão placa a placa interna de eletrônicos de consumo
• Instrumentação, módulos de sensor
• Circuitos de sinal automotivos não de segurança

Método de Embalagem

1. Tubo (Embalagem em tubo): Para montagem manual/teste de protótipo, embalagem em tubo antiestático
2. Fita e Rolo: Embalagem em rolo compatível com SMT, alimentação direta para máquina pick-and-place automática, sem necessidade de pré-processamento adicional.

Lembrete: Especifique o tipo de embalagem ao fazer o pedido; embalagem incorreta bloqueará a produção da sua linha SMT.

Prazo de Entrega

• Amostras: 3 dias úteis
• Pedidos de produção em massa: 1-3 semanas (sujeito à complexidade da personalização e estoque de material)

Certificação de Fábrica e Serviço Personalizado

• Certificações: ISO9001, RoHS, REACH
• MOQ: Item padrão 1000 peças; versão personalizada negociável
• Política de Amostra: Suporte a amostras gratuitas / saída rápida de amostras; o cliente arca apenas com o custo do frete
• ODM/OEM disponível: Contagem de pinos, formato de pino, altura da carcaça, espessura do revestimento, marcação de logotipo personalizados

Guia de Seleção do Cliente

1. Confirme o passo de 2,0 mm, fileiras e PINs, dimensão do conector fêmea de acoplamento
2. Confirme o método de montagem: Pino dobrado em furo passante ou SMT; se SMT for necessário, selecione a opção de ventosa
3. Confirme a embalagem: Escolha Fita e Rolo se você usa uma máquina SMT automática; selecione Tubo para montagem manual
4. Defina a espessura do banho de ouro com base no ambiente de trabalho: Maior espessura de ouro para ambiente de alta vibração / umidade-corrosão
5. Confirme se o footprint da PCB e o perfil de temperatura de refluxo correspondem à resistência à temperatura da carcaça
6. Solicite amostras para teste de soldagem e acoplamento antes da produção em massa

Dica: Envie seu Gerber, desenho 2D ou número de peça do concorrente, nossa equipe de engenharia pode verificar a viabilidade para você

FAQ

P: Qual é o seu MOQ?

R: Nosso MOQ geralmente é de 1000 peças, mas aceitamos pequenas quantidades de pedidos para testes.

P: Posso visitar sua fábrica?

R: Bem-vindo à nossa fábrica, e mostraremos nosso processo de produção profissional. Esperamos ter uma cooperação de longo prazo com você.

P: Qual é o seu tempo de amostra? Qual é o seu tempo de entrega?

R: 7 dias para amostras e 15-20 dias para produção em massa. Depende da quantidade.

P: Como inspeciono meus produtos?

R: Você pode inspecionar visitando a fábrica, ou pedir a terceiros para inspecionar, ou por inspeção de imagem.

P: Quanto custa o frete para o meu país?

R: O frete será cotado pela empresa de frete com base no seu Peso Bruto e CBM.

P: Como sei se você enviou meu pedido?

R: O número de rastreamento (DHL, UPS, FedEx, TNT, EMS, etc.), Conhecimento de Embarque Aéreo, ou BL por Mar será enviado a você assim que seus produtos forem enviados. Também acompanhamos a entrega e mantemos você informado.

P: Posso fazer produtos personalizados?

 R: Claro, basta nos enviar seu desenho ou amostra.
