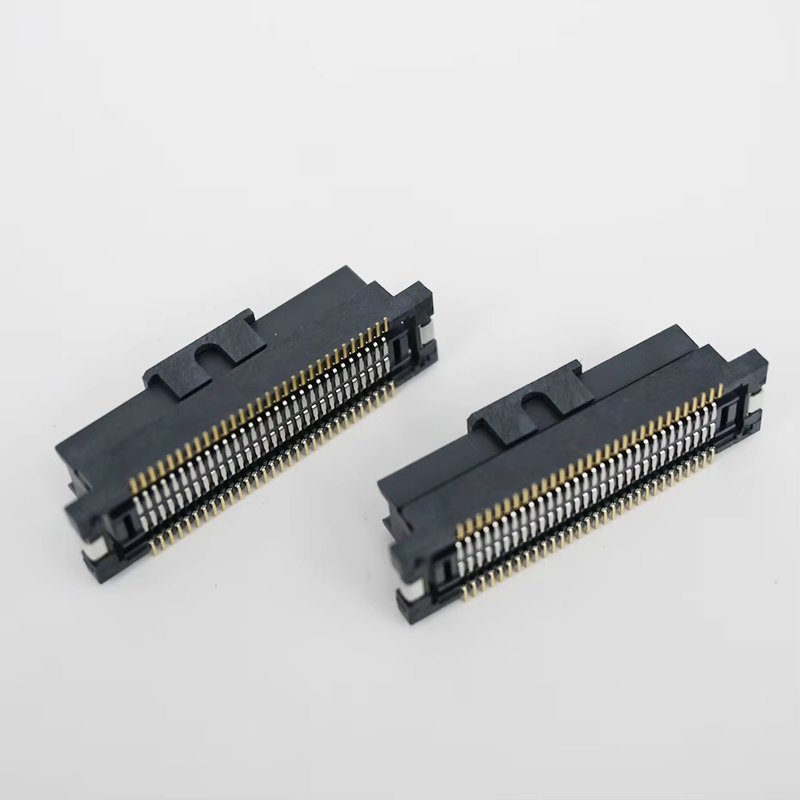

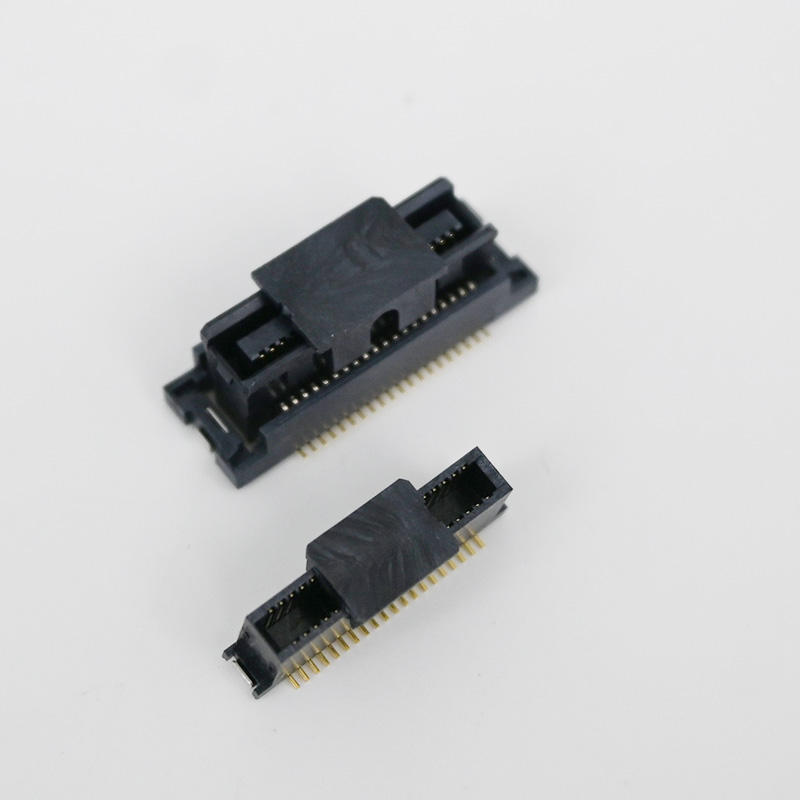

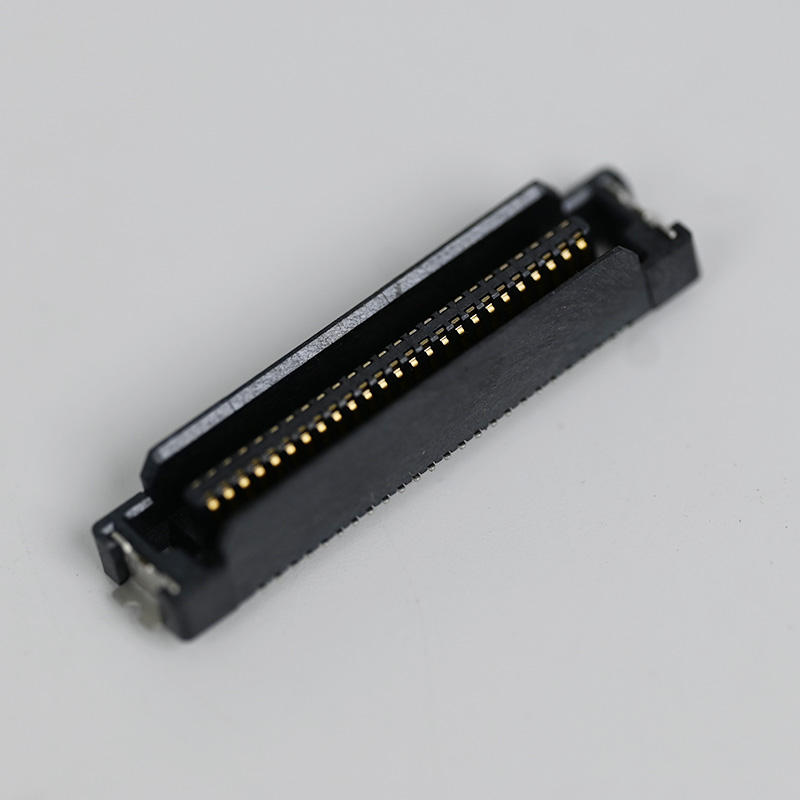

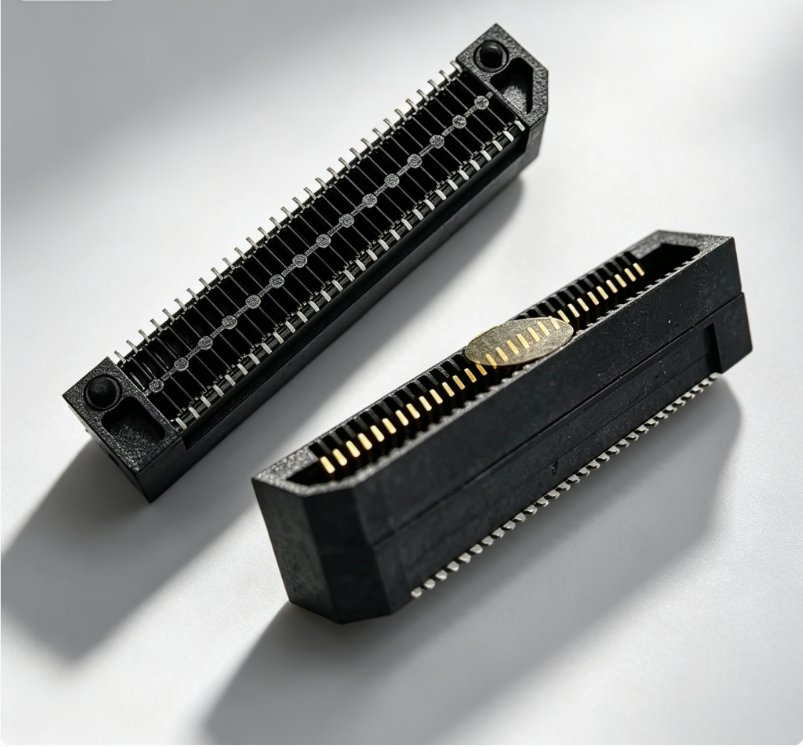

60 pines recipiente de latão 0,8mm Pitch BTB Fêmea dupla linha 0,031 "Conector de placa para aplicações de PCB
Destaques do produto
✅ Combinação cega e autoalinhamento Design anti-desalinhamento: teclado embutido + tolerância flutuante, absorve deslocamento da montagem, evita danos aos pinos durante a ligação manual / automatizada
✅ Integridade do sinal de alta velocidade: controle de impedância otimizado, suporta transmissão serial de alta velocidade para empilhamento de PCBs digitais e de alta frequência
✅ Altura definida de acoplamento: altura fixa de empilhamento para manter um espaço de PCB consistente, repetibilidade de empilhamento para layouts de mezzanine compactos
✅ 0,8 mm (0,031") Pitch, Dual Row 60 Posição: recipiente feminino SMT de alta densidade para aplicações de PCB com espaço limitado
✅ Pacote de bobinas para linha SMT: embalagem de fita e bobina, diretamente compatível com máquinas automáticas de pick & place
Descrição do produto
| Categoria |
Ponto |
Especificações |
| Eletrodomésticos |
Corrente nominal |
0.5A por contacto |
|
Voltagem nominal |
50 V AC |
|
Resistência ao contacto |
≤ 15 mΩ |
|
Resistência ao isolamento |
≥ 1 GΩ @100VDC |
|
Resiste à tensão |
1100 VDC |
| Mecânico |
Pico |
0.8 mm (0,031") |
|
Contagem de alfinetes |
60 pinos, fila dupla |
|
Ciclos de acasalamento |
≥ 500 vezes |
|
Altura do casal |
Altura de empilhamento personalizada / padrão disponível |
|
Rescisão |
Instalação de superfície SMT |
| Material e revestimento |
Material de contacto |
Brass / Fosfor Bronze |
|
Revestimento da área de acasalamento |
Ouro seletivo em detrimento do níquel |
|
Revestimento de cauda de solda |
Estaca fosca sobre níquel, livre de chumbo |
|
Habitação |
LCP, UL94 V-0 plástico de alta temperatura |
| Meio Ambiente |
Temperatura de funcionamento |
-40°C ~ +125°C |
|
Conformidade |
RoHS, REACH |
| Guia de solda |
Perfil de refluxo |
JEDEC J-STD-020, temperatura máxima ≤ 260°C |
Referência cruzada / Alternativa
Alternativa de entrada paraSérie Samtec ERF8, Hirose DF40, Molex SlimStack, TE 0.8mm 60P recipiente BTBOs engenheiros podem substituir diretamente sem um grande redesenho do PCB, reduzindo o longo tempo de entrega e o risco de custo dos componentes.
Características do produto
- Estrutura de acoplamento cego anti-chave, tolerância de autoalinhamento para compensar o desalinhamento da montagem do painel
- Instalação do LCP de alta temperatura estável em múltiplos ciclos de refluxo SMT
- Revestimento de contacto com ouro selectivo, resistência a baixo contacto estável e anti-oxidante
- Disposição de alta densidade de 60 posições em duas fileiras, economiza imóveis de PCB
- Pista de aterragem SMT otimizada para montagem automatizada de PCB
- Altura fixa de acoplamento para garantir uma lacuna consistente na pilha de PCB
Vantagens do produto
- Risco de abastecimento menor: Fabrica directa, prazo de entrega mais curto em relação às marcas importadas
- Amigável à assembleia: O acasalamento às cegas reduz a taxa de rejeição da montagem na produção em massa
- Desempenho estável em alta velocidade: Transmissão transversal controlada e impedância para vias de sinal de alta velocidade
- Compatibilidade SMT completa: Embalagens de fita-cola prontas para recolher e colocar
- Personalização flexível: Ajuste a altura, espessura do ouro e contagem de pinos de acordo com o seu desenho de PCB
Aplicação
Modulos de controlo industriais,
gateways IoT,
computação integrada,
dispositivos médicos portáteis,
um ecrã inteligente,
módulos de sensores,
Sub-placas de telecomunicações,
Eletrónica não de segurança para automóveis,
Equipamento de ensaio portátil.
Embalagem
Tape & Reel (Reel): embalagem padrão de bobinas, compatível com a máquina automática SMT, executada diretamente na sua linha de produção.
Tempo de execução
- Provas: 3 dias úteis
- Ordem a granel: 1 a 3 semanas
- MOQ: Negociável
- Provas gratuitas disponíveis; apoio à liberação rápida de amostras
Certificação de fábrica e serviço personalizado
Certificações: ISO9001, ISO14001, RoHS, REACH
- MOQ: MOQ flexível para artigos normais
- Política de amostragemApoio a amostras gratuitas / liberação rápida de amostras para o seu teste de engenharia
- Personalização: Altura, espessura de chapa, PIN, cor da caixa e marcação disponíveis.
Orientações para a selecção de engenheiros
- Confirmação necessáriaaltura de acasalamentoprimeiro (dimensão crítica do empilhamento de PCB)
- Verificar o número da parte do macho do BTB para combinar o passo, a contagem de alfinetes e a teclagem
- Verificar o intervalo de temperatura de funcionamento e o requisito de velocidade do sinal para a seleção do revestimento de ouro
- Confirmação da quantidade de bobinas para a instalação da linha SMT
- Pedir desenho / 3D STEP / folha de dados para validação de impressão de biblioteca e PCB
- Encomendar amostras gratuitas para teste de integridade do sinal e fiabilidade do acoplamento antes da produção em massa
Perguntas frequentes
P: Tem um catálogo? Pode enviar-me o catálogo para verificar todos os seus produtos?
R: Sim, pode contactar-nos online ou enviar um e-mail para obter o catálogo.
P: Não consigo encontrar o produto no seu catálogo.Logue, podes fazer este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos dizer qual o produto que você precisa e quantos deseja. Se não tivermos, também podemos projetar e fazer um novo molde para produzi-lo.Para sua referência, a fabricação de um molde comum levará cerca de 35-45 dias.
P: Pode fornecer uma amostra? Estas amostras são gratuitas?
R: Sim, fornecemos 5-10 pcs de amostras gratuitas de conectores para testes.
P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; os produtos personalizados são entregues dentro de 5-7 dias
P: Como enviar a minha encomenda?
R: Para pequenos pacotes, envie-os por express, como DHL, FedEx, UPS, TNT, EMS. Isso é serviço porta a porta. Para grandes pacotes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão.Nós seremos responsáveis por qualquer dano do produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar em RMB?
A: Aceitamos T/T ((Transferência bancária), Western Union e PayPal. Por favor, certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar dinheiro em RMB. Sem problema.
7P: Que tal o controlo de qualidade da sua empresa?
R: Seguimos estritamente a ISO9001; IQC, OQC, IPQC e QA ocupam 10% do nosso departamento de Qualidade.
P: Preciso da sua lista de preços de todos os seus produtos.
R: Não temos uma lista de preços de todos os nossos produtos.e os preços estão sempre a mudar por causa do custo do material e da quantidadeE você pode nos dar uma lista de todos os itens que você precisa; vamos confirmar cuidadosamente um por um e dar-lhe uma especificação e lista de preços
P: Você pode fazer produtos personalizados e embalagens personalizadas?
A: Sim. Nós fizemos um monte de personalizado
Os produtos para os nossos clientes antes (principalmente arneses de arame).Só tenho que dizer que vai causar algum custo adicional.
Q: Que certificados tem?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
