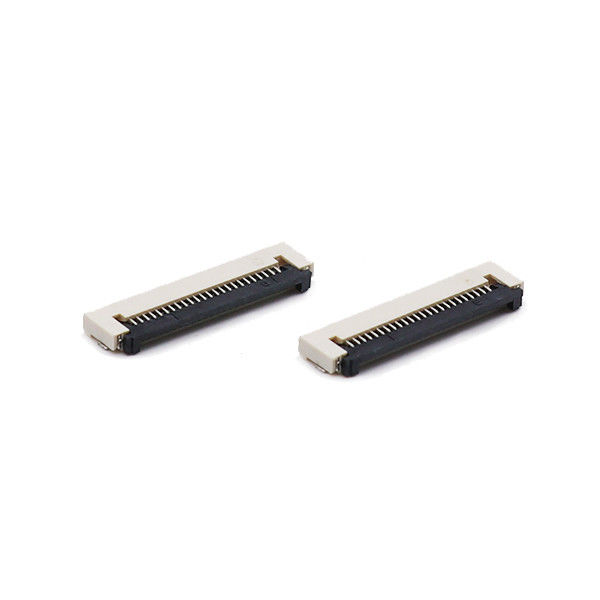

Conector FPC SMT ZIF de 0,5 mm de altura e 1,5 mm com contato inferior
Conectores FFC/FPC de passo ultrafino e tamanho pequeno com ZIF, slider, atuador flip e estilos FPC para placa, e uma variedade de tamanhos de circuito oferecem alta confiabilidade e taxas de dados rápidas.
Esta série são conectores FPC para eletrônicos de consumo, apresentando um passo de 0,5 mm, ângulo reto e altura de 1,5 mm. Contatos de dupla face com contatos superior e inferior contribuem para menos restrições nos layouts de FPC ou PCB. Travas traseiras são adotadas nesses conectores, fortalecendo assim a resistência à força de tração e realizando alta confiabilidade de contato contra vibrações e choques de queda.
Descrição
| Passo |
0,5 mm |
| Altura |
1,5 mm |
| Tipo de Montagem |
SMT/ZIF |
| Nº de Posições4-60 pinos |
Localização/Tipo de Contato |
| Contato duplo, trava traseira, banhado a ouro |
PN:FPC**-T1S1-0015-A |
Contato inferior, trava frontal, estanhado |
|
PN:FPC**-T1T1-0015-B |
Corrente Nominal |
| 0,5 A/Pino Máx. |
Tensão Nominal |
| 50 V AC/DC MÁX. |
Tensão |
| Suportada250 V AC, 1 minMaterial da Tampa |
LCP UL94V-0 preto |
| Carcaça |
LCP UL94V-0 Natural |
| Terminal/Contato |
Liga de cobre |
| RevestimentoEstanhado |
Temperatura de Operação |
| -40 °C a +85 °C |
Prazo de Entrega |
| 7-10 dias úteis |
Indústrias de Aplicação Típicas e Equipamentos Finais |
| Controle Industrial |
: Painéis HMI homem-máquina, módulos de display embarcados, instrumentos de teste industrial portáteis, placas de interconexão de sensores |
Eletrônicos Médicos
- : Dispositivos de diagnóstico portáteis, módulos periféricos de monitoramento de pacientes (não implantáveis)Eletrônicos de Consumo
- : Terminais thin-client, unidades de display POS, painéis de controle de casa inteligente, conexões flexíveis internas de dispositivos vestíveisIoT e Hardware Inteligente
- : Subplaca de display de gateway de borda, link de sinal interno de câmera de vigilância, unidades de controle de armários inteligentes e máquinas de venda automáticaNão relacionado à powertrain automotiva
- : Display auxiliar de infotainment veicular, módulo de controle interior (dentro da limitação da faixa de temperatura)Embalagem e Envio
- Porto FOB: ShenzhenPrazo de entrega: 7 dias úteis
Embalagem: rolo em caixa de papelão
Etapas de processamento
Estampagem / Injeção -> inspeção pré-linha -> terminal de plugue de máquina automática -> tampa traseira montada -> teste elétrico -> teste de pressão -> teste de planicidade -> teste de aparência -> teste FQC -> armazenamento.
FAQ
P: Posso obter algumas amostras?
R: Sim, algumas amostras são gratuitas.
P: Com quem devo entrar em contato se tiver uma dúvida técnica?
R: Temos uma equipe experiente de representantes de vendas técnicas internas. Eles estão prontos para responder a quaisquer perguntas que você possa ter e auxiliá-lo em seu projeto.
P: Se ocorrerem produtos defeituosos ao receber as mercadorias, como lidar com isso?
1. Impossível que as mercadorias não sejam tão boas quanto antes do envio; temos muitas verificações para confirmar que os produtos não têm problemas. Então, se acontecer, assumiremos toda a responsabilidade.
2. Primeiro: por que isso acontecerá, como acontecerá e como controlá-lo no futuro; uma tabela virá para sua verificação.
3. Segundo: discutir as soluções.
4. Finalmente: arcaremos com todas as taxas se devolvermos e trocarmos as mercadorias ou a perda causada.
P: Como você garante que minhas mercadorias estão corretas?
R: O pedido será organizado exatamente como solicitado; verificaremos duas vezes a embalagem e a quantidade antes da entrega. Além disso, tiraremos fotos para você, se solicitado ou necessário.
P: Qual pagamento pode ser aceito:
1. Os termos de pagamento podem ser flexíveis dependendo da quantidade e dos produtos.
2. Geralmente, para novos clientes, preferimos 100% T/T antes do envio ou 30% T/T adiantado antes do envio.
