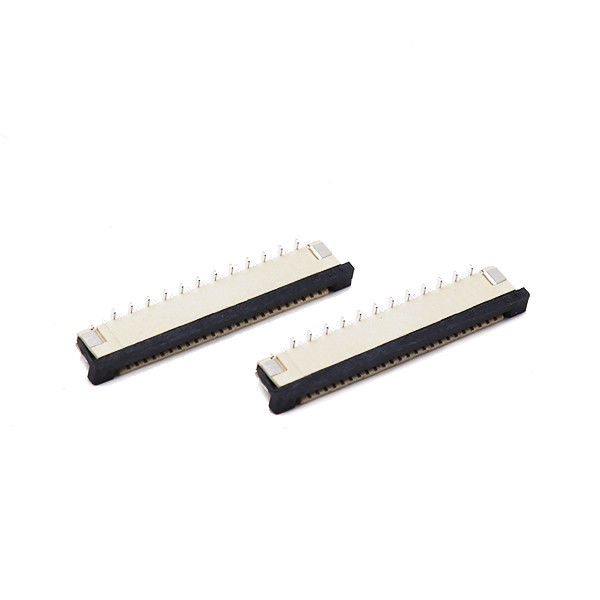

Name: 4-50 conector FPC vertical do passo FPC FFC do Alfinete 1.0mm para embarcar o conector
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - L*T1-0000-A
Price: 4.01 USD
Availability: InStock

Para casa > Produtos > Conector de FFC FPC >

4-50 conector FPC vertical do passo FPC FFC do Alfinete 1.0mm para embarcar o conector

vertical do conector de 1.0mm FPC FFC

50 vertical do conector do Alfinete FPC FFC

1.0mm FPC para embarcar o conector

Lugar de origem:

Guangdong, China

Marca:

XTKCONN

Certificação:

CE,SGS,ROHS,ISO9001

Número do modelo:

FPC ** - L*T1-0000-A

Contacte-nos

Solicite um orçamento

4-50 conector FPC vertical do passo FPC FFC do Alfinete 1.0mm para embarcar o conector

Detalhes do produto

Tom:

1,0 mm

Tipo:

ZIF S/A Tipo Reverso

Posições:

4-50 pinos

Tipo de bloqueio:

Bloqueio de deslizamento

Chapeamento:

Revestimento de estanho

Terminal/Contato:

Liga de cobre

Destacar:

vertical do conector de 1.0mm FPC FFC

50 vertical do conector do Alfinete FPC FFC

1.0mm FPC para embarcar o conector

Termos de pagamento e envio

Quantidade de ordem mínima

500pcs

Preço

Negotiable price

Detalhes da embalagem

pacote do vácuo, caixas na caixa

Tempo de entrega

5-7 dias

Termos de pagamento

L/C, T/T, Pagamento

Habilidade da fonte

PCes 4KK

Produtos Relacionados

Conector FPC/FFC Altura 4,65mm Passo 0,5mm 0,8A 200V AC/DC -40C~80C Conectores PCB

Obtenha o melhor preço

Conector FPC de 0,5 mm 5,4H Conectores de fio FFC Cabo plano para tela sensível ao toque

Obtenha o melhor preço

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0,5 mm Pitch 2.2H FFC/FPC Connector

Obtenha o melhor preço

Passo de 0,5 mm 60 Pinos Terminal Positivo Vertical 5.2H Conector Plano com Trava Tipo Concha Soquete de Cabo Conectores PCB para Cabo FPC FFC

Obtenha o melhor preço

Contacte-nos

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contacte agora

Descrição do produto

oltagemConector FFC FPC Tipo Vertical Passo 1.0mm Conectores Elétricos de Fio

Destaques

Conector SMT FPC-para-placa vertical de entrada superior, passo de 1.0 mm, contagem de pinos configurável de 4 pinos até 50 pinos.
Design de atuador flip-lock ZIF, baixa força de inserção, retenção robusta do cabo contra vibração e extração do cabo.
Terminais de contato de bronze fosforoso, estanho opcional / banho de ouro seletivo para circuitos críticos de sinal
Embalado em fita e rolo para montagem automatizada SMT de alto volume; compatível com equipamentos pick-and-place padrão.
Compatível com RoHS 2.0 e REACH; material de carcaça de alta temperatura UL94-V-0 para processo de soldagem por reflow
Personalização flexível: contagem de pinos, espessura do banho, tipo de contato, modificação de footprint de PCB e suporte de marca OEM
Alternativa drop-in econômica para equivalentes de marcas principais, curto prazo de entrega para pedidos de protótipo e produção em massa

Descrição

Passo	1.0mm
Nºde Posições4-50 pinos	Tipo de Montagem
Vertical / ZIF	Localização do Contato
Contato unilateral	Tipo
Trava deslizante	Corrente Nominal
0.5A/Pino Máx.	Tensão Nominal
50V AC/DC MÁX.	Tensão de Suporte
Voltagem250V AC, 1min	Material da Tampa
LCP UL94V-0 preto	Carcaça
LCP UL94V-0 Natural	Terminal/Contato
Liga de cobreBanho	Banho de estanho
Temperatura de Operação	-40°C a +85°C
Prazo de Entrega	7-10 dias úteis
Características de Material e Elétricas	Item

4-50 conector FPC vertical do passo FPC FFC do Alfinete 1.0mm para embarcar o conector

Especificação

Observações	Material da Carcaça	LCP / PA6T
Retardador de chama UL94-V-0	Material do Atuador	PPS / LCP
Resistente a altas temperaturas	Material do Terminal de Contato	Bronze Fosforoso
Alto desempenho de retorno de mola	Opção de Banho 1	Contato e Pino de Solda: Estanho Fosco
Para sinal de uso geral	Opção de Banho 2	Banho de Ouro Seletivo na Área de Contato (0.03-0.1μm Au sobre barreira de Ni)
Para ambiente de alta umidade / alta vibração	Corrente Nominal	0.5 A por contato
Aplicação de nível de sinal	Tensão Nominal	50 V AC/DC
Tensão máxima de trabalho	Resistência de Contato	≤30 mΩ (inicial)
Após acoplamento sob condições de teste	Resistência de Isolamento	≥500 MΩ
Teste DC 100 V	Tensão de Suporte	500 V AC / 1 minuto
Sem avaria / arco elétrico	Força de Design e Técnica	Temos mais de 20 anos de experiência na indústria de conectores; nossos engenheiros podem dar suporte ao seu novo projeto. Tempo de design de nova ferramenta: 30-45 dias úteis.

.
Vantagem CompetitivaKeyouda possui diversos tipos de aparência e muitos tipos de produtos com esquemas internos, alta qualidade, cliente em primeiro lugar, 100% de teste, 0 defeitos e curto prazo de entrega são nossas melhores vantagensIndústrias de Aplicação Alvo

Eletrônicos de Consumo: Módulos de display, terminais POS, eletrodomésticos, painéis de casa inteligente, dispositivos portáteis

Controle Industrial: Interface homem-máquina HMI, módulos de sensor, display industrial, equipamentos de teste e medição

IoT e Hardware Inteligente: Dispositivos gateway, câmeras de vigilância, módulos periféricos de drones, controle de iluminação inteligente

Equipamentos Médicos: Módulos auxiliares de monitoramento de pacientes, interconexão de sinal não crítico para dispositivos médicos
Equipamentos Periféricos: Módulos de impressora, interconexões internas de scanner, placas de driver de painel LCD de pequeno porte
FAQ
P1: Este conector pode funcionar com cabos FPC rígido-flex e cabos planos FFC padrão?
R1: Sim. Ele suporta FPC de 0.3 mm de espessura e cabos planos FFC correspondentes. Certifique-se de que a orientação da almofada condutora corresponda ao lado de contato do conector.

P2: O que acontecerá se eu usar um FPC com espessura superior a 0.33 mm?

R2: Um cabo flexível muito espesso impedirá que o atuador flip-lock feche completamente, causando pressão de contato insuficiente e um risco aumentado de conexão intermitente. Siga rigorosamente a espessura flex recomendada.
P3: Este conector é de grau automotivo?

R3: A versão padrão é para uso em eletrônicos de consumo e industrial geral. Para aplicações automotivas, entre em contato com nossa equipe de vendas para uma variante modificada de grau automotivo com materiais e padrões de teste aprimorados.
P4: Posso soldar este conector manualmente em vez de reflow SMT?

R4: A soldagem manual é permitida apenas para depuração de protótipo. Não aplique calor na carcaça plástica; limite o tempo de soldagem de pino único a menos de 5 segundos. A soldagem manual NÃO é recomendada para produção em massa.
P5: Qual é a diferença entre atuador ZIF front-flip e back-flip?

R5: Front-flip: a trava fica no lado de inserção do FPC, fácil operação manual. Back-flip: a trava está localizada oposta ao lado de inserção, oferece força de retenção superior do cabo para um ambiente com muita vibração.
P6: Você pode modificar o footprint da PCB para o nosso projeto de substituição de design antigo?

R6: Sim, o serviço de modificação de footprint está disponível. Por favor, forneça o seu desenho original da PCB; nossa equipe de engenharia avaliará a viabilidade e o custo NRE.
P7: Qual é o MOQ e o prazo de entrega de amostras?

R7: Amostras de engenharia gratuitas disponíveis; prazo de entrega de amostras de 1 a 3 dias úteis. O MOQ de produção em massa depende da configuração; peças padrão em fita e rolo suportam pedidos de baixo MOQ.
