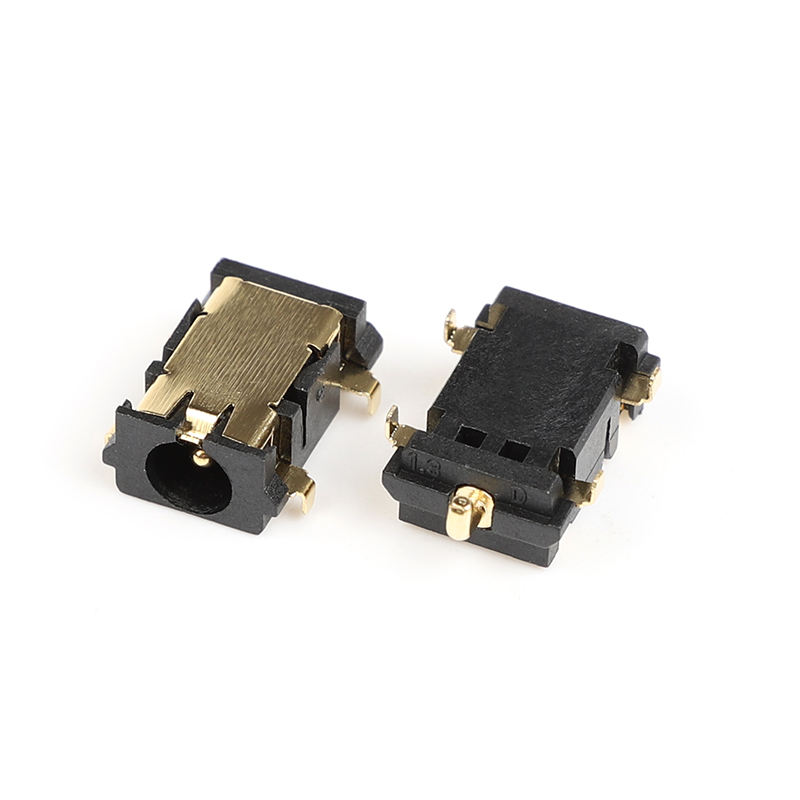

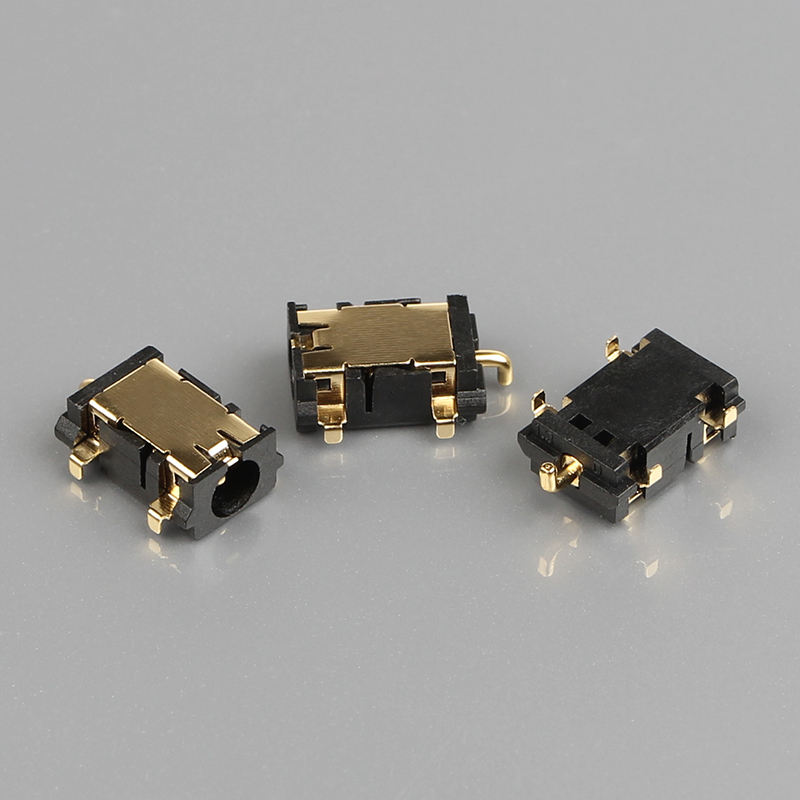

5 PIN DC-058-1.3mm DIP Latão Conector Carcaça Nylon Plugue Adaptador de Energia DC Fêmea

Descrição do Produto

Projetado como um soquete de jack de energia DC fêmea, o conector suporta uma conexão segura entre fontes de energia DC externas e circuitos de PCB internos. É adequado para aplicações onde a otimização do espaço da PCB, a eficiência da montagem e a compatibilidade do conector são considerações chave de design.

Principais Características do Jack de Energia DC 5 Pinos DC-058

Característica	Descrição	Valor para o Cliente
Tipo de Produto	Jack de Energia DC Fêmea / Jack de Barril DC	Fornece interface de entrada de energia DC padrão para produtos eletrônicos
Modelo	DC-058	Fácil identificação para seleção e substituição de produtos
Configuração de Pinos	5 Pinos	Suporta design de conexão de PCB multi-contato
Diâmetro Interno	1.3mm	Adequado para plugues de adaptador DC compatíveis
Tipo de Montagem	Montagem em PCB DIP / Through Hole	Compatível com processos tradicionais de montagem de PCB
Material do Contato	Latão	Fornece estrutura de contato condutiva para conexão de energia
Material da Carcaça	Nylon	Fornece suporte mecânico e isolamento elétrico
Design da Estrutura	Tipo Recuado	Ajuda a reduzir a altura do conector e otimizar o espaço do dispositivo
Gênero do Conector	Jack Fêmea	Projetado para conexão de plugue adaptador DC macho externo
Aplicação	Entrada de Energia DC	Adequado para vários dispositivos eletrônicos e sistemas embarcados

Design Compacto de Montagem em PCB

A estrutura DIP vertical permite que o soquete do jack de energia DC seja montado diretamente na PCB, tornando-o adequado para produtos eletrônicos com espaço de instalação limitado.

Comparado com soluções de conexão de energia maiores, conectores de energia DC de montagem em PCB são comumente selecionados para:

1>Designs de produtos compactos
2>Sistemas eletrônicos embarcados
3>Dispositivos de controle inteligentes
4>Equipamentos portáteis

Destaques

Conector Fêmea RCA: Ideal para aplicações de áudio e vídeo.
Material da Cabeça de Toque em Latão: Conexão durável e confiável.
Corrente Nominal de 1A: Adequado para necessidades de energia de baixa a média.
Tensão Nominal de 30V: Seguro para vários dispositivos eletrônicos.
Montagem em PCB em Ângulo Reto: Fácil integração em placas de circuito impresso.

Estrutura do Soquete de Energia DC Fêmea

Fornece uma interface de conexão confiável entre adaptadores de energia DC externos e circuitos eletrônicos internos.

Adequado para Aplicações de IA e Hardware Inteligente

Projetado para sistemas eletrônicos compactos, incluindo dispositivos de ponta de IA, equipamentos de monitoramento inteligentes, controladores embarcados e terminais de IoT.

Orientação dos Conectores de PCB

O termo Conector de PCB refere-se a um sistema básico de conexão multipino, tipicamente em um layout retangular. Um par de Conectores de PCB será board-to-board ou cable-to-board (wire-to-board). Os layouts board-to-board podem oferecer uma variedade de orientações de conexão de PCB, todas baseadas em incrementos de 90 graus: Paralelo ou mezzanine – ambos os conectores estão em orientação vertical; 90 Graus, Ângulo Reto, Placa Mãe para Placa Filha – um conector é vertical, um horizontal; 180 Graus, Coplanar, Borda a Borda – ambos os conectores estão em orientação horizontal.

FAQ

Q1. Você é uma fábrica ou uma empresa de comércio?

A1. Somos uma fábrica; podemos garantir que nosso preço é de primeira mão, muito
razoável e competitivo.

Q2. Como sua fábrica lida com o controle de qualidade?
A2. Todos os produtos serão 100% verificados antes do envio.

Q3. Quando posso obter o preço?
A3. Geralmente, cotamos dentro de 24 horas após recebermos sua consulta.

Q4. Como posso obter uma amostra?

A4. Se você não puder comprar nosso produto em sua área local, enviaremos uma amostra para você. Você será cobrado um preço de amostra mais todos os custos de envio relacionados. A taxa de entrega expressa depende da quantidade das amostras.

Q5. Qual é o preço do frete?
A5. Dependendo do porto de entrega, os preços variam.
