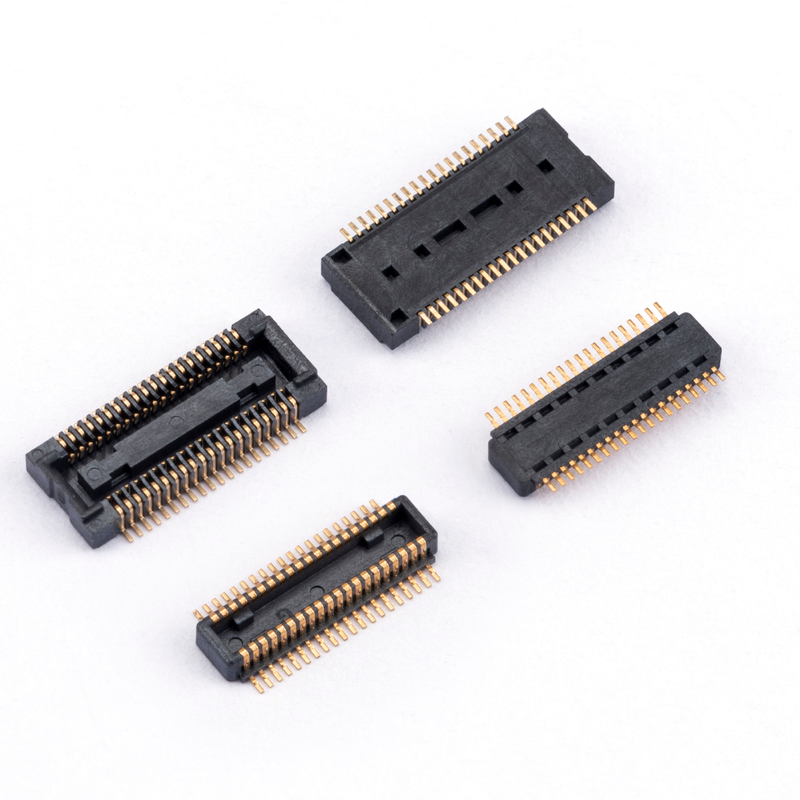

0.4mm Dupla fileira vertical SMT impermeável macho-fêmea PCB Board-to-Board conector revestido de ouro
Descrição do produto
| Ponto |
Especificações |
| Tipo de produto |
Conector de placa para placa / Conector BTB |
| Estilo do conector |
Par masculino e feminino |
| Pico |
0.4 mm |
| Número de linhas |
Dual fileira |
| Tipo de montagem |
SMT (Tecnologia de montagem de superfície) |
| Direcção de montagem |
Vertical / 180° |
| Material de contacto |
Ligação de cobre / bronze de fósforo |
| Revestimento de contacto |
Revestidos de ouro |
| Material isolante |
LCP (polímero de cristal líquido) |
| Cor do isolante |
Negro |
| Altura do conector |
Personalizado de acordo com os requisitos da aplicação |
| Posições de contacto |
Número de pines disponível |
| Temperatura de funcionamento |
Tipicamente -40°C a +85°C (dependendo do modelo) |
| Voltagem nominal |
Até 30V/60V (dependendo do modelo) |
| Corrente nominal |
Até 0,3 A/contacto (conceito típico de pitch fino) |
| Resistência ao contacto |
Aproximadamente ≤ 90mΩ (dependente do modelo) |
| Resistência ao isolamento |
≥ 50 MΩ |
| Resistente à Tensão |
Intervalo AC de 100-150 V (dependente do modelo) |
| Durabilidade |
30×50 ciclos de acasalamento (dependendo do modelo) |
| Embalagem |
Banda e bobina para montagem SMT |
O conector board-to-board é o produto de conector mais potente de todos os produtos de conector.Automatização industrial, equipamentos médicos, equipamentos de escritório, eletrodomésticos, etc. Indústrias de fabricação militar e outras.27 mm e assim por diante.
Características
1Conexão de PCB vertical de poupança de espaço
O projeto vertical SMT board-to-board permite que dois PCBs sejam conectados em uma configuração empilhada, tornando-o adequado para produtos onde o espaço do PCB é limitado.
Aplicações típicas:
- Sistemas integrados compactos
- Controladores industriais
- Dispositivos inteligentes
- Equipamento eletrónico portátil
2. Opções de altura de empilhamento flexíveis
O conector suporta várias alturas de acasalamento:
4.0mm / 4.5mm / 5.0mm / 5.5mm / 6.0mm / 6.5mm / 7.0mm / 7.5mm / 8.0mm / 8.5mm
Isto permite que os engenheiros selecionem o espaçamento de PCB adequado de acordo com a estrutura do gabinete e os requisitos de layout dos componentes internos.
3. Compatibilidade de fabrico SMT
O projeto do terminal SMT suporta processos automatizados de montagem de superfícies, ajudando a simplificar a montagem de PCB e a melhorar a eficiência da produção.
Os conectores SMT BTB comuns usam opções de embalagem de fita e bobina para equipamentos de colocação automatizados.
Prazo de pagamento e entrega
1Tempo de entrega: 3-15 dias úteis após confirmação da encomenda e recebimento do pagamento.
2Termos comerciais: FOB Shenzhen ou EXW.
3Prazo de pagamento: 100% T/T antecipadamente antes da produção.
4. Forma de pagamento: T/T, PayPal, Western Union, ou outros métodos.
5. amostras: As amostras estão disponíveis para verificar a qualidade e especificação, e é gratuito para 1-30 pcs.
6Embalagem: Dentro: saco de PE, bandeja, tubo, caixa, fita e bobina.
7Método de envio: UPS, DHL, FEDEX, EMS e transporte aéreo e marítimo.
Guia Técnico de Seleção
0.4mm Pitch Board para a placa conector
Recomendado para:
- Eletrónica de consumo ultrafina
- Dispositivos portáteis
- Modulos de exibição compactos
- Eletrónica portátil
Vantagens:
- Densidade de contacto mais elevada
- Área ocupada por PCB reduzida
- Apto para desenhos miniaturizados
0.5mm Pitch BTB Connector
Recomendado para:
- Modulos de controlo industriais
- Equipamento de comunicação
- Dispositivos de computação incorporados
- Produtos eletrónicos inteligentes
Vantagens:
- Equilíbrio entre tamanho e resistência mecânica
- Opções flexíveis de contagem de pinos
- Apto para ligação geral de PCB de alta densidade
0.8mm Pitch Board Connector
Recomendado para:
- Eletrónica industrial
- Modulos para automóveis
- Equipamento de servidores e de computação
- Aplicações com requisitos mecânicos mais elevados
Vantagens:
- Estrutura de acasalamento mais robusta
- Adequado para projetos com maior número de pinos
- Montagem mais fácil em comparação com os conectores de passo ultrafinos
Aplicações
Eletrónica industrial
- Placas de controlo industriais
- Equipamento de automação
- Controladores incorporados
- Instrumentos de medição
Equipamento de comunicação
- Dispositivos de rede
- Módulos de comunicação
- Unidades de processamento de sinal
Eletrônicos de consumo
- Terminais inteligentes
- Dispositivos eletrónicos portáteis
- Módulos de exibição
- Sistemas incorporados
IA e hardware relacionado com computação
As aplicações potenciais incluem:
- Dispositivos de computação de borda de IA
- Controladores de IA incorporados
- Hardware de terminal inteligente
- Modulos de computação compactos
Vantagem
Compacto 0,8mm Pitch Design para o Layout de PCB de Economia de Espaço
A estrutura de passo de 0,5 mm permite que mais contatos de sinal sejam integrados em uma área limitada de PCB em comparação com os conectores convencionais de passo maior.
Isto o torna adequado para:
- Controladores industriais compactos
- Sistemas de computação incorporados
- Módulos de comunicação
- Dispositivos eletrónicos inteligentes
Os conectores BTB de tom fino são comumente selecionados para aplicações que exigem tamanho reduzido de PCB e maior densidade de componentes.
Conexão modular PCB-PCB confiável
O projeto de acoplamento macho/fêmea permite a ligação direta entre dois PCBs, suportando arquiteturas eletrónicas modulares.
Os benefícios típicos do projeto incluem:
- Requisitos reduzidos de fiação
- Montagem interna simplificada
- Melhoria da utilização do espaço
- Integração de módulos mais fácil
SMT compatível com a fabricação automatizada
A estrutura de terminação SMT permite a compatibilidade com linhas de montagem de PCB modernas, incluindo processos automatizados de colocação e solda de refluxo.
Isto ajuda os fabricantes a otimizar:
- Eficiência da produção
- Consistência da montagem
- Fluxo de trabalho de fabrico de PCB
Perguntas frequentes
P: Tem um catálogo? Pode enviar-me o catálogo para verificar todos os seus produtos?
R: Sim, pode contactar-nos online ou enviar um e-mail para obter o catálogo.
P: Não consigo encontrar o produto no seu catálogo.Logue, podes fazer este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos dizer qual o produto que você precisa e quantos deseja. Se não tivermos, também podemos projetar e fazer um novo molde para produzi-lo.Para sua referência, a fabricação de um molde comum levará cerca de 35-45 dias.
P: Pode fornecer uma amostra? Estas amostras são gratuitas?
R: Sim, fornecemos 5-10 pcs de amostras gratuitas de conectores para testes.
P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; os produtos personalizados são entregues dentro de 5-7 dias
P: Como enviar a minha encomenda?
R: Para pequenos pacotes, envie-os por express, como DHL, FedEx, UPS, TNT, EMS. Isso é serviço porta a porta. Para grandes pacotes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão.Nós seremos responsáveis por qualquer dano do produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar em RMB?
A: Aceitamos T/T ((Transferência bancária), Western Union e PayPal. Por favor, certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar dinheiro em RMB. Sem problema.
7P: Que tal o controlo de qualidade da sua empresa?
A: Obedecer estritamente à ISO9001, IQC, OQC, IPQC, QA ocupam 10% do nosso departamento de qualidade.
P: Preciso da sua lista de preços de todos os seus produtos.
R: Não temos uma lista de preços de todos os nossos produtos.e os preços estão sempre a mudar por causa do custo do material e da quantidadeE você pode nos dar uma lista de todos os itens que você precisa; vamos confirmar cuidadosamente um por um e dar-lhe uma especificação e lista de preços
P: Você pode fazer produtos personalizados e embalagens personalizadas?
A: Sim. Nós fizemos um monte de personalizado
Os produtos para os nossos clientes anteriormente (principalmente arneses de arame).Só tenho que dizer que vai causar algum custo adicional.
Q: Que certificados tem?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
