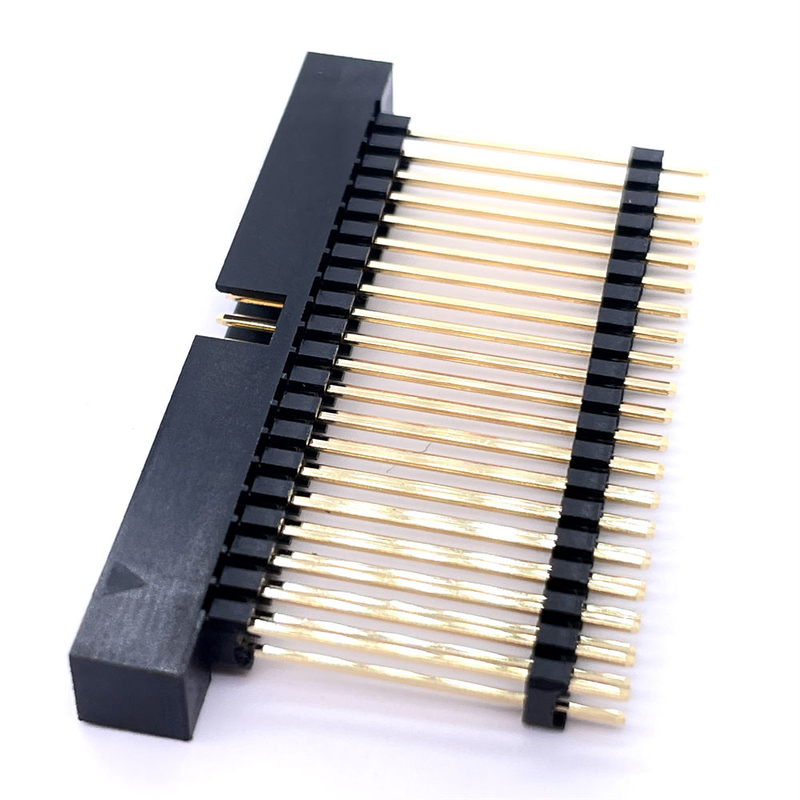

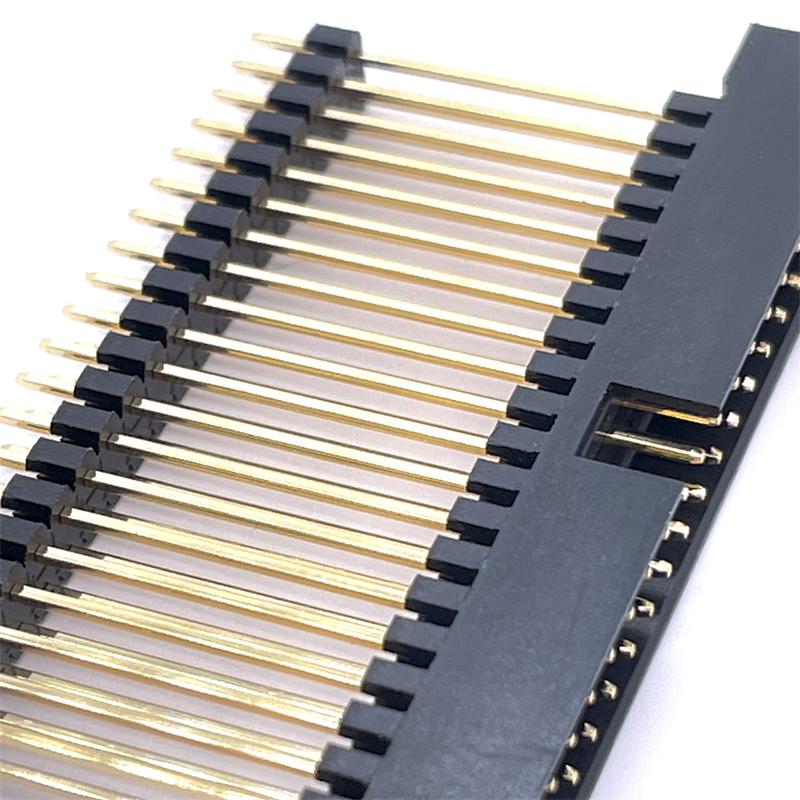

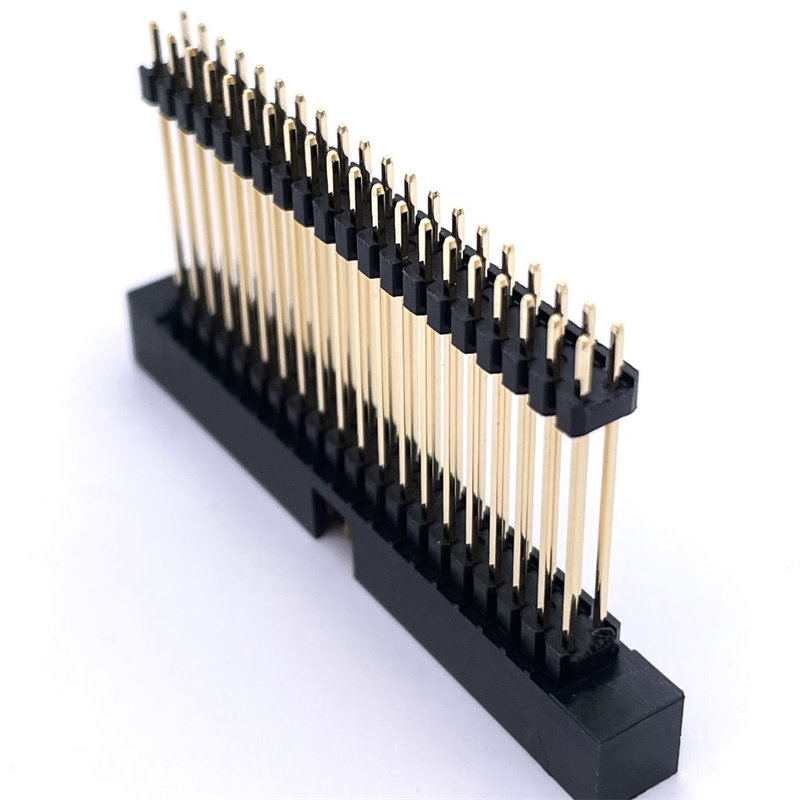

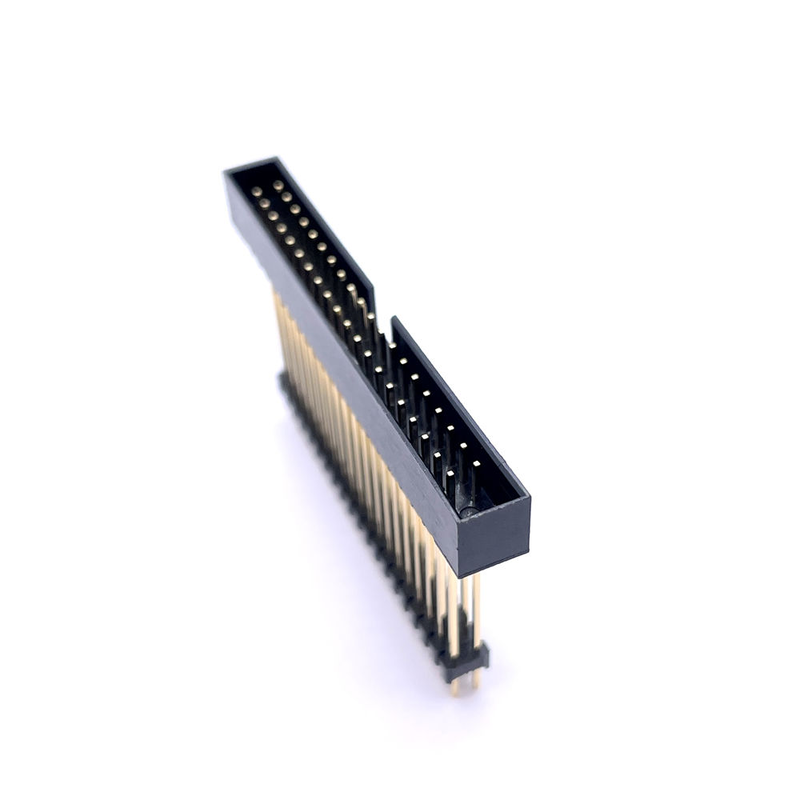

Conector Caixa de 2,0 mm H5,65 2x20p Reto de Linha Dupla com Banho de Ouro Personalizado de Alta Qualidade

Destaque

• Personalização multiformato suportada: Terminação reta / Ângulo reto / SMT; altura do isolador plástico personalizada disponível
• Tampa opcional para pick-and-place SMT, totalmente compatível com linha de montagem automática Tape & Reel
• Passo de 2,0 mm, linha dupla 2x20P, conector caixa blindado, contatos com banho de ouro para transmissão de sinal estável
• Material de contato em bronze fosforoso de alta qualidade em conformidade com RoHS, longa vida útil de ciclos de acoplamento
• Extensão flexível de contagem de pinos: 2x2P a 2x40P mediante solicitação

Descrição do Produto

Referência Cruzada e Substituição Alternativa

Substituição mecânica e elétrica direta para a série de conectores caixa de linha dupla de 2,0 mm de marcas internacionais convencionais.

Nota: Verifique o pin-out exato, a altura do isolador H5,65 e a espessura do revestimento em sua folha de dados original antes do projeto. Funciona como alternativa para séries de conectores caixa blindados equivalentes de 2,0 mm da Molex / TE / JAE; ajuste de footprint personalizado está disponível se seu projeto exigir modificação leve.

Recurso do Produto

1. A carcaça tipo caixa blindada evita acoplamento incorreto, protege os pinos contra danos físicos durante a montagem
2. Os contatos de bronze fosforoso mantêm força de mola estável sob vibração e flutuação de temperatura
3. A área de contato com banho de ouro reduz a resistência de contato e previne a oxidação para confiabilidade a longo prazo
4. Múltiplas opções de terminação (reta/ângulo reto / SMT) adaptam-se a diversos requisitos de layout de PCB
5. Tampa opcional para pick-and-place SMT para montagem automatizada de alta velocidade
6. Altura do isolador, quantidade de pinos e espessura do revestimento personalizados para demandas específicas do projeto

Vantagem do Produto

• Fornecimento direto da fábrica, consistência dimensional estável; 100% de inspeção de CQ interna antes do envio
• Suporta embalagem Tape & Reel, alimentando diretamente na máquina pick-and-place SMT sem manuseio manual secundário
• Personalização rápida para requisitos de altura / contagem de pinos / revestimento não padrão
• Alternativa econômica a peças de marcas importadas sem sacrificar o desempenho elétrico-mecânico
• Em conformidade com RoHS, adequado para projetos de grau industrial, médico e de consumo

Aplicação

• Placas de controle industrial e módulos de sistema embarcado
• Equipamentos de comunicação, interfaces de transmissão de sinal
• Interconexões internas de dispositivos médicos
• Equipamentos de instrumentação e medição
• Eletrônicos de consumo, conexões de PCB de unidades de fonte de alimentação
• PCBA de link de sinal de equipamentos de automação

Método de Embalagem

1. Tubo (Embalagem em tubo): Tubo antiestático, para protótipo, pequenos lotes e montagem manual; não adequado para máquinas SMT automáticas
2. Fita e Bobina: Fita transportadora e bobina padrão EIA-481, com tampa opcional para pick-and-place. Pronto para carregamento direto em equipamentos SMT pick-and-place automáticos para produção em massa.

Por favor, especifique o tipo de embalagem necessário ao fazer o pedido.

Prazo de Entrega

• Amostras: 3 dias úteis
• Pedidos de produção em massa: 1-3 semanas (sujeito à complexidade da personalização e estoque de material)

Certificação de Fábrica e Serviço Personalizado

• Certificações: UL94V-0, RoHS, REACH
• Política de Amostras: Amostras gratuitas disponíveis, saída rápida de amostras
• MOQ: MOQ baixo para itens padrão; peças personalizadas sujeitas a requisitos de ferramental
• Serviço personalizado: Ajuste de contagem de pinos, modificação de altura do isolador, alteração do tipo de terminação, ajuste da espessura do revestimento, requisito de embalagem especial.

Guia de Seleção do Cliente

1. Confirme as dimensões críticas: Passo 2,0 mm, altura do corpo H5,65 mm, linha dupla 2x20P antes do projeto
2. Selecione o tipo de terminação: THT Reto / Ângulo Reto / SMT de acordo com sua pilha de PCB
3. Confirme a especificação de revestimento: Espessura do banho de ouro para cenários de alta confiabilidade; banho de estanho para projetos de consumo sensíveis ao custo
4. Seleção de embalagem: Escolha Fita e Bobina se sua linha de produção usar pick-and-place SMT automatizado; selecione Tubo para protótipo de laboratório e montagem manual
5. Verificação da peça de acoplamento: Verifique novamente o footprint do conector de acoplamento e o encaixe mecânico antes do pedido em massa.

Baixe o desenho 2D/3D e a folha de dados mediante solicitação para sua biblioteca de PCB.

FAQ

P: Qual é o seu MOQ?

R: Nosso MOQ geralmente é de 1000 peças, mas aceitamos pequenas quantidades de pedidos para testes.

P: Posso visitar sua fábrica?

R: Bem-vindo à visita à nossa fábrica, e mostraremos nosso processo de produção profissional. Esperamos ter uma cooperação de longo prazo com você.

P: Qual é o seu tempo de amostra? Qual é o seu tempo de entrega?

R: 7 dias para amostras e 15-20 dias para produção em massa. Depende da quantidade.

P: Como inspeciono meus produtos?

R: Você pode inspecionar visitando a fábrica, ou pedir a uma terceira parte para inspecionar, ou por inspeção de imagem.

P: Quanto custa o frete para o meu país?

R: O frete será cotado pela empresa de frete com base no seu Peso Bruto e CBM.

P: Como sei se você enviou meu pedido?

R: O número de rastreamento (DHL, UPS, FedEx, TNT, EMS, etc.), o Conhecimento de Embarque Aéreo ou o Conhecimento de Embarque Marítimo serão enviados a você assim que seus produtos forem enviados. Também acompanhamos a entrega e o mantemos informado.

P: Posso fazer produtos personalizados/personalizados?

 R: Claro, basta nos enviar seu desenho ou amostra.
