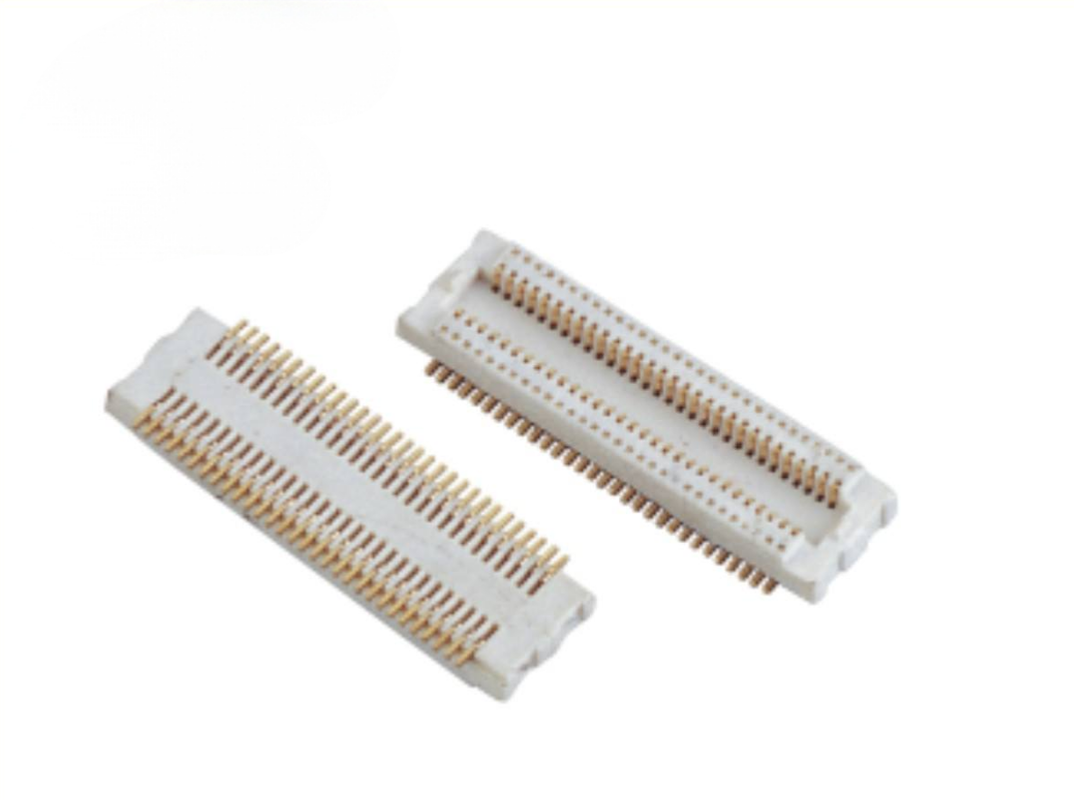

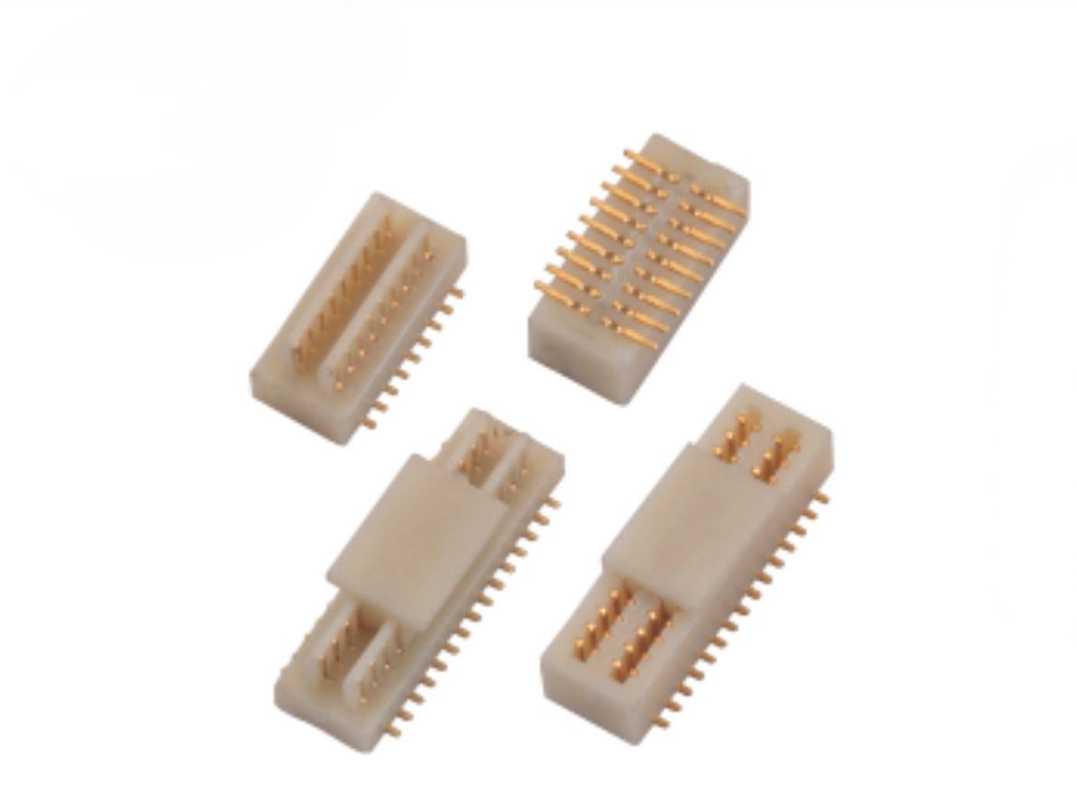

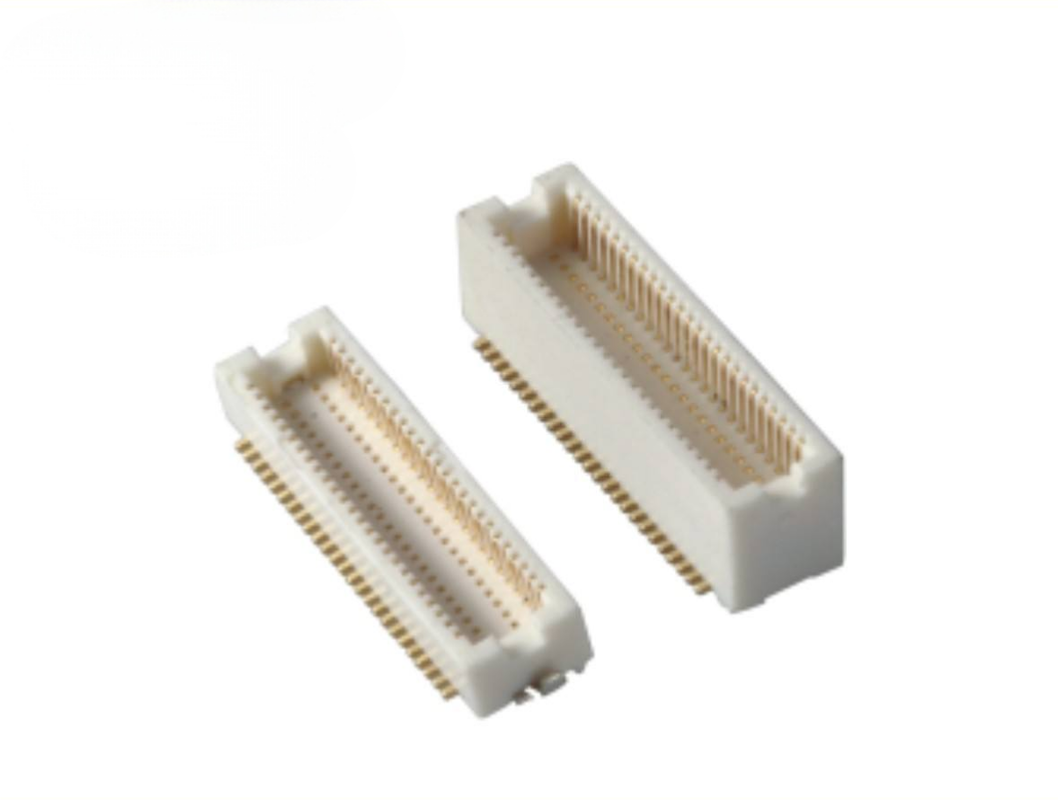

Conector Eletrônico IC Placa-a-Placa SMT Macho/Fêmea de Latão com Passo de 0,5 mm e Proteção IP64
Destaques do Produto
✅ Tolerância de Acoplamento Cego e Autoalinhamento: Estrutura de guia anti-desalinhamento embutida, suporta acoplamento cego, absorve o desvio de montagem da PCB e tolerância de empilhamento; evita danos aos pinos durante o acoplamento manual/automatizado
✅ Alto Desempenho de Sinal de Alta Velocidade: Design otimizado de impedância de contato, integridade de sinal estável, suporta transmissão de sinal diferencial de alta velocidade para módulos de alta largura de banda
✅ Opções Flexíveis de Altura Acoplada: Múltiplas seleções de altura acoplada para atender a requisitos variados de folga de empilhamento de PCB, simplifica o design do invólucro mecânico
✅ Proteção de Ingressão IP64: Desempenho à prova de poeira e respingos, adequado para equipamentos expostos a ambientes com poeira/spray
✅ Compatível com Pick-and-Place SMT: Design totalmente de montagem em superfície SMT, funciona diretamente com linhas de montagem automatizadas padrão
Descrição do Produto
| Item |
Parâmetro |
| Desempenho Elétrico |
|
| Passo |
0,5 mm |
| Corrente Nominal |
0,5 A por contato |
| Tensão Nominal |
50 V AC/DC |
| Resistência de Contato |
≤ 30 mΩ (inicial) |
| Resistência de Isolamento |
≥ 100 MΩ |
| Tensão de Suporte Dielétrico |
250 V AC |
| Desempenho Mecânico |
|
| Tipo de Conector |
Cabeçote Macho / Receptáculo Fêmea, SMT de Linha Dupla |
| Número de Posições |
Faixa personalizada: 10-80 pinos |
| Altura Acoplada |
Múltiplas opções de altura de empilhamento (personalizável) |
| Ciclos de Acoplamento |
50 ciclos no mínimo |
| Tolerância de Desalinhamento |
Eixo X ±0,4 mm; Eixo Y ±0,2 mm |
| Grau de Proteção |
IP64 |
| Material e Revestimento |
|
| Material do Contato |
Latão de alto desempenho |
| Revestimento do Contato |
Barreira de Níquel + Revestimento Seletivo de Ouro |
| Material da Carcaça |
LCP, resistente a altas temperaturas UL94 V-0 |
| Ambiental |
|
| Temperatura de Operação |
-40 °C ~ +85 °C |
| Conformidade |
RoHS, REACH |
| Guia de Soldagem |
|
| Perfil de Refluxo |
Siga o padrão J-STD-020; Pico de temperatura máx. 260 °C |
| Montagem |
Pick-and-place SMT padrão, sem necessidade de gabarito especial |
Referência Cruzada / Alternativa
Esta série BTB IP64 de 0,5 mm é compatível em forma, ajuste e função com famílias de produtos BTB internacionais convencionais, servindo como um substituto drop-in econômico para as séries BTB de passo fino da Molex, JAE, Hirose e Amphenol.
Nota: Envie o número da peça do fabricante original para nossa equipe de engenharia para verificação cruzada 1 para 1 e recomendação de correspondência exata.
Característica do Produto
- Corpo de contato de latão com revestimento seletivo de ouro, estabilizando o desempenho elétrico sob vibração e ciclagem de temperatura
- Costelas de guia anti-danos anti-desalinhamento integradas, realizam acoplamento cego e autoalinhamento para compensar o desvio posicional da PCB
- Estrutura de vedação IP64 bloqueia poeira e água de respingos, expandindo o uso de BTB para cenários de ambientes hostis
- Carcaça LCP de alta temperatura suporta soldagem por refluxo sem chumbo sem deformação
- Layout de passo fino de 0,5 mm de linha dupla, maximiza a utilização do espaço da PCB para design de dispositivos compactos
- Conjunto completo macho e fêmea, terminação SMT para produção de PCB totalmente automatizada
Vantagens do Produto
1. Solução de Tolerância Orientada à Engenharia: Resolve pontos problemáticos comuns: desvio de empilhamento de PCB, desvio de montagem, risco de esmagamento de pinos durante o acoplamento e reduz a taxa de falha no local.
2. Sinal Confiável de Alta Velocidade: Geometria de contato otimizada reduz a diafonia, mantém a integridade do sinal para módulos de alta velocidade.
3. Resistência Ambiental Aprimorada IP64: BTB comum carece de proteção contra poeira e água; esta série estende a vida útil para equipamentos industriais/adjacentes a ambientes externos.
4. Pronto para Automação Completa: Embalagens em Tubo e Reel suportam pick-and-place direto, sem custo de reembalagem secundária para produção em massa.
5. Otimização de Prazo de Entrega e Custo: Alternativa a marcas premium importadas, ciclo de entrega mais curto com desempenho mecânico e elétrico equivalente.
6. Alta Flexibilidade: Contagem de pinos personalizada, alturas acopladas e espessura de revestimento são suportadas para os requisitos do seu projeto.
Aplicação
- Módulos de controle industrial e sistemas empilhados de PCB embarcados
- Gateway IoT externo, hubs de sensores, hardware de computação de ponta
- Montagens eletrônicas compactas médicas
- Módulos de exibição, equipamentos de vigilância e visão
- Eletrônicos de consumo robustos, instrumentos de teste portáteis
- Dispositivo modular que requer conexão placa-a-placa à prova de poeira e respingos
Prazo de Entrega
- Pedido de amostra: 3 dias úteis
- Pedido de produção em massa: 1-3 semanas, sujeito à configuração e quantidade do pedido
Certificação de Fábrica e Serviço Personalizado
- Certificações: ISO9001, RoHS, REACH em conformidade
- Política de Amostra: Amostras grátis suportadas, retorno rápido de amostras
- MOQ: MOQ baixo para peças padrão; MOQ de configurações personalizadas mediante avaliação
- Capacidade personalizada: Contagem de pinos personalizada, altura de empilhamento acoplada, espessura de revestimento, modificação mecânica, embalagem especial de acordo com seu desenho/especificação.
Guia de Seleção do Cliente
- Confirme Passo=0,5 mm, verifique a contagem de pinos necessária e a altura acoplada exata que corresponda à folga de empilhamento da sua PCB.
- Confirme o requisito ambiental: IP64 é obrigatório para exposição a poeira/respingos; selecione a espessura de revestimento de ouro apropriada com base nos ciclos de acoplamento e atmosfera corrosiva.
- Confirme o fluxo de trabalho de montagem: Escolha Reel para produção em massa SMT totalmente automática; Tubo para testes de protótipo em laboratório.
- Verificação elétrica: Derating de corrente por pino sugerido para ≤70% do valor nominal para operação estável a longo prazo.
- Se estiver substituindo peças importadas: Forneça o número da peça original e o desenho do layout da PCB para nossa equipe de engenharia para confirmação de compatibilidade.
- Envie uma solicitação de amostra para pré-validação antes da adoção do projeto em larga escala.
Entre em contato com nosso suporte técnico se precisar de datasheet, arquivo 3D STEP ou assistência com desenhos.
FAQ
P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
P: Não consigo encontrar o produto no seu catálogo. Vocês podem fabricar este produto para mim?R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos deseja. Se não o tivermos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, a fabricação de um molde comum levará cerca de 35-45 dias.
P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 peças de amostras de conectores gratuitas para testes. Mas você tem que pagar o custo do frete.
P: E quanto ao seu prazo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias.
P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Este é um serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Seremos responsáveis por quaisquer danos ao produto causados durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como é o controle de qualidade da sua empresa?
R: Segue rigorosamente a ISO9001; IQC, OQC, IPQC e QA ocupam 10% do nosso departamento de qualidade. O teste CCD é aplicado a 99% das aplicações de produtos da nossa empresa.
P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível colocar todos os seus preços em uma lista, e os preços estão sempre mudando devido ao custo do material e à quantidade. E você pode nos dar uma lista de todos os itens que você precisa; nós confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços.
P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos produtos personalizados para nossos clientes antes (principalmente chicotes de fios). Sobre embalagens personalizadas, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Apenas é preciso apontar que isso causará algum custo adicional.
P: Que certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
