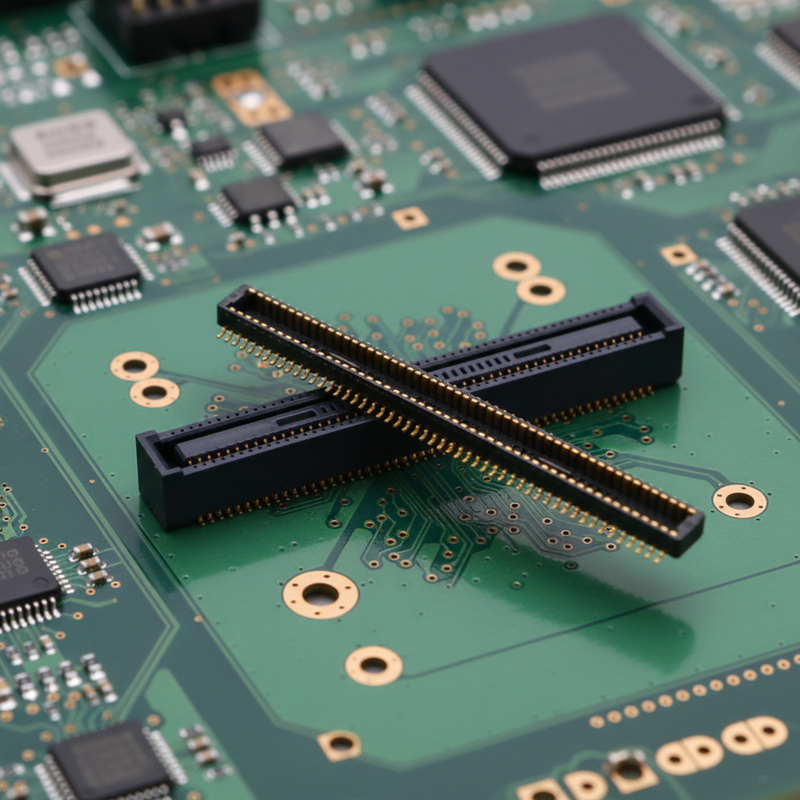

Conector Eletrônico IC Placa-a-Placa SMT Macho/Fêmea de Latão com Passo de 0.5mm e Classificação IP64
Destaques do Produto
✅ Acoplamento Cego e Autoalinhamento: Nervuras de guia integradas permitem tolerância a deslocamento XY, absorvem desalinhamento na montagem da PCB e reduzem danos de acoplamento durante a montagem automatizada
✅ Integridade de Sinal de Alta Velocidade: Suporta até 20 Gbps, compatível com interfaces de alta velocidade MIPI, PCIe, SATA, USB3.1 Gen2
✅ Altura Fixa de Acoplamento: 2.5 mm: Controle preciso da altura de empilhamento placa-a-placa para encaixe mecânico do invólucro
✅ Embalagem em Rolo SMT: Pick-and-place direto para linha de montagem SMT, sem necessidade de manuseio manual secundário
✅ Opções Multipinos: 20/24/30/40/50/60 posições para escalonamento flexível de pinagem de PCB
Descrição do Produto
| Item |
Parâmetro |
| Desempenho Elétrico |
|
| Passo do Contato |
0.4 mm |
| Corrente Nominal |
0.3 A por contato |
| Tensão Nominal |
50 V AC |
| Taxa Máx. de Dados |
20 GbpsHIROSE Ele... |
| Resistência de Contato |
≤ 50 mΩ |
| Resistência de Isolamento |
≥ 1000 MΩ |
| Tensão de Suporte |
250 V AC / 1 min |
| Desempenho Mecânico |
|
| Tipo de Conector |
Receptáculo Fêmea, SMT de Dupla Fileira |
| Altura de Empilhamento Acoplado |
; verifique o espaço livre do invólucro mecânico |
| Faixa de Autoalinhamento |
Tolerância de flutuação XY para montagem de acoplamento cegoMouser Ele... |
| Ciclos de Acoplamento |
Mín. 30 ciclos HIROSE Ele... |
| Montagem |
Montagem em superfície SMT, compatível com pick-and-place a vácuoMouser Ele... |
| Material e Revestimento |
|
| Invólucro |
LCP de alta temperatura, UL94-V-0 |
| Material do Contato |
Bronze Fosforoso |
| Revestimento do Contato |
Revestimento de ouro na área de contato; barreira de níquel para evitar capilaridade de soldaMouser Ele... |
| Ambiental |
|
| Temperatura de Operação |
−40 °C ~ +85 °C |
| Conformidade |
Compatível com RoHS 3.0, REACH |
| Guia de Soldagem |
|
| Perfil de Refluxo |
Refluxo padrão sem chumbo SMT; temperatura de pico ≤ 260 °C, seguir IPC/JEDEC-020D |
| Nota |
Evitar tempo de permanência prolongado em alta temperatura; a barreira de níquel suprime o risco de capilaridade de solda |
Referência Cruzada / Alternativa

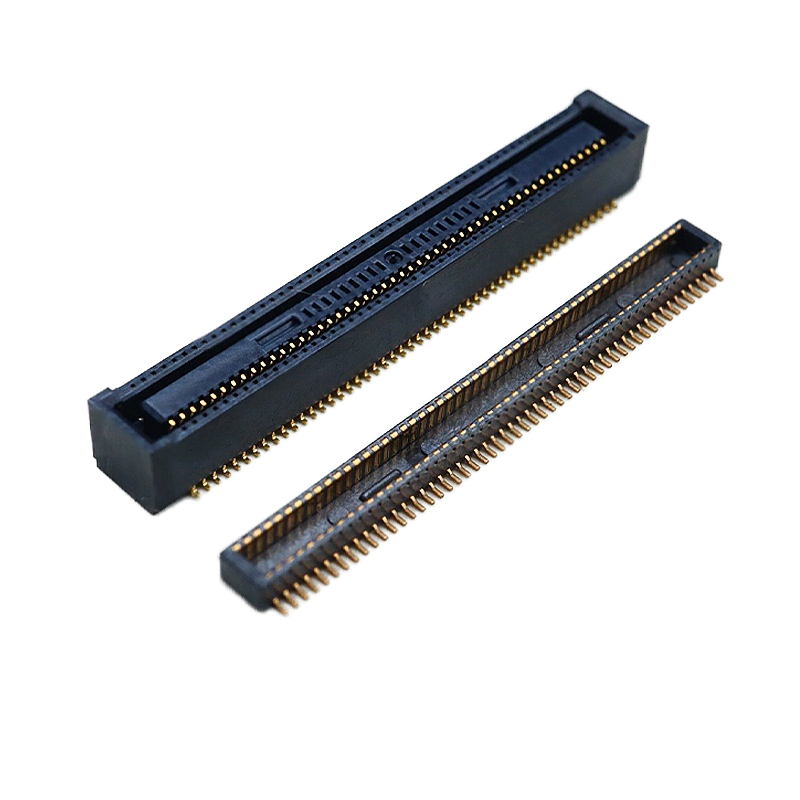

Substituição direta paraSérie Hirose DF40HC(2.5)-xxDS-0.4V(51) (20/24/30/40/50/60P)Mesma pegada, mesma altura de acoplamento de 2.5 mm, mesmo passo de 0.4 mm
- Plugue macho de acoplamento compatível: série DF40HB(2.5)-xxDP-0.4V(51)
- Nenhuma modificação no layout da PCB necessária para substituição; compatibilidade pino-a-pino verificada.
- Nota: Não afiliado à Hirose; nossa peça é um substituto funcional equivalente.
Recurso do Produto
Nervuras de guia de autoalinhamento mitigam o risco de inserção incorreta em acoplamento cego para montagem automatizada
- Nervuras de invólucro reforçadas melhoram a resistência a choques e vibrações no produto final
- Barreira anti-capilaridade de níquel impede a migração de solda para a zona de contato durante a soldagem por refluxo
- Geometria de contato otimizada de alta velocidade para integridade de sinal estável em sinais diferenciais de alta velocidade
- Superfície pronta para pick-and-place a vácuo para produção em massa SMT
- Múltiplas contagens de pinos (20-24-30-40-50-60P) para atender a diferentes requisitos de I/O
- Vantagens do Produto
Substituto direto
- : Substitua componentes HRS originais com longo prazo de entrega sem redesenho da PCBTolerância de acoplamento cego
- : Reduz sucata de montagem causada por desalinhamento da placaPronto para SMT em rolo
- : Embalagem completa em fita em relevo, alimenta diretamente em máquinas pick-and-placeDesempenho consistente de alta velocidade
- : Desempenho de impedância estável para interfaces de alta velocidadeMOQ flexível e suporte de amostra
- : Validação rápida de amostras para protótipos de engenhariaVantagem de prazo de entrega da fábrica nacional
- : Prazo de entrega mais curto em comparação com longas encomendas atrasadas de marcas internacionaisAplicação
Placas embarcadas de controle industrial
- Módulos de PCB empilhados compactos médicos
- Hardware de interface de câmera de imagem / MIPI
- Armazenamento de alta velocidade, interconexões de periféricos SATA / PCIe
- Dispositivos portáteis, montagens de PCB empilhadas compactas
- Equipamentos de teste e medição, projetos de placas mezzanine empilhadas
- Embalagem
Fita transportadora em relevo padrão para máquina automática pick-and-place SMT
- Diretamente utilizável na linha de produção SMT do cliente; sem necessidade de reembalagem
- Prazo de Entrega
Pedido de amostra: 3 dias úteis
- Pedido de produção em massa: 1-3 semanas, sujeito à configuração e quantidade do pedido
- Certificação de Fábrica e Serviço Personalizado
Certificações: ISO9001, RoHS, compatível com REACH
- Política de Amostra: Amostras gratuitas suportadas, retorno rápido de amostras
- MOQ: MOQ baixo para peças padrão; MOQ de configurações personalizadas mediante avaliação
- Capacidade personalizada: Contagem de pinos personalizada, altura de empilhamento acoplado, espessura de revestimento, modificação mecânica, embalagem especial de acordo com seu desenho/especificação.
- Seleção do Cliente
Confirme a contagem de pinos necessária: 20/24/30/40/50/60P; confirme o número da peça do plugue macho de acoplamento
- Confirme a altura de empilhamento acoplado: Esta série é fixa em
- 2.5 mm; verifique o espaço livre do invólucro mecânicoAplicação de alta velocidade: Garanta que o roteamento diferencial corresponda à impedância do design de referência
- Montagem: Embalagem em rolo para SMT em volume; solicite amostras gratuitas para teste de perfil de refluxo primeiro
- Verificação de substituição: Verifique a compatibilidade da pegada antes da liberação do pedido completo; use amostras gratuitas para testes de protótipo.
