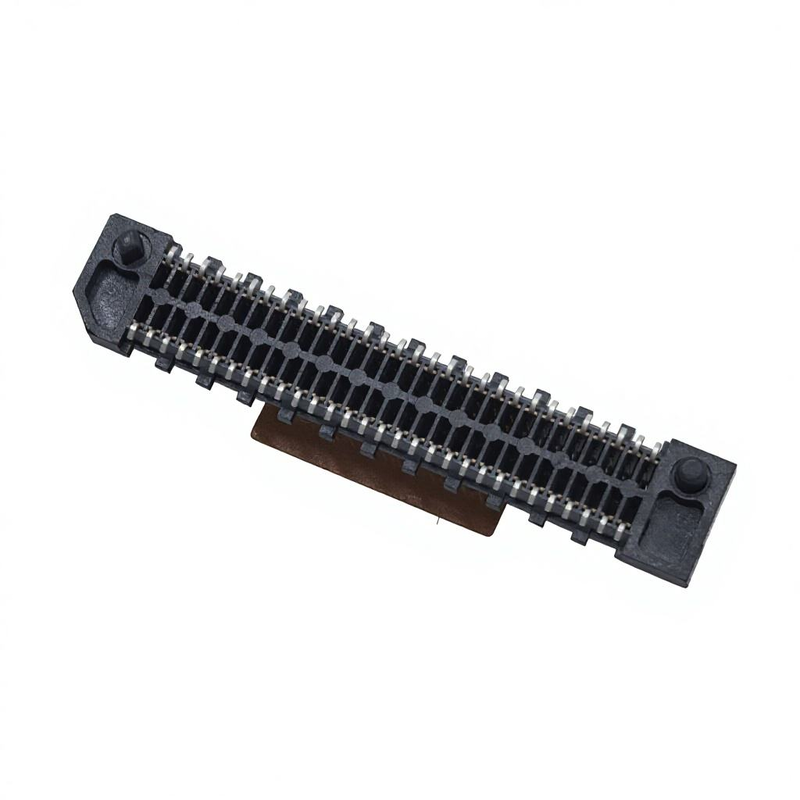

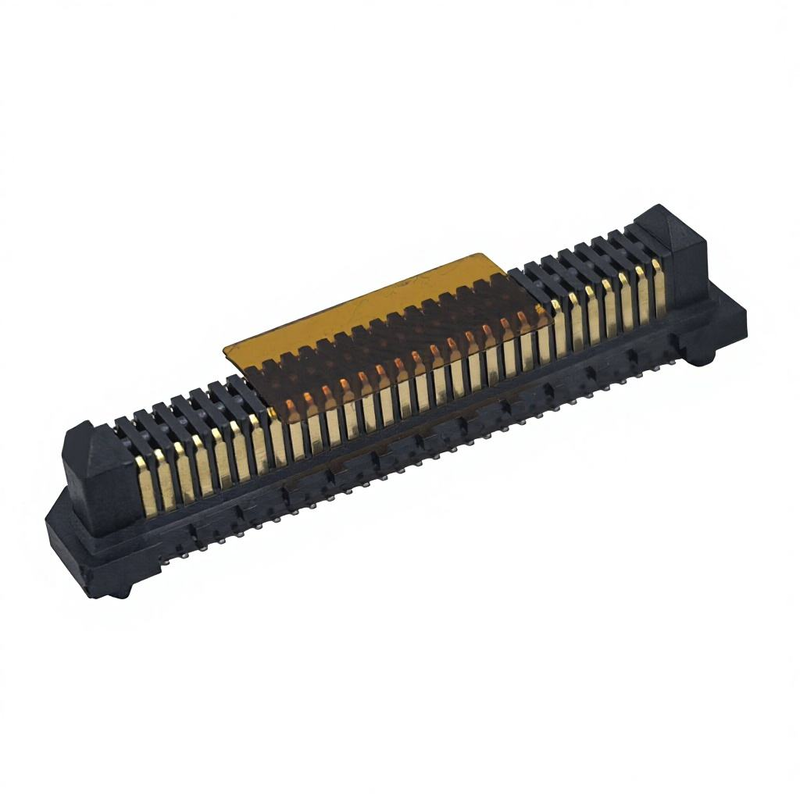

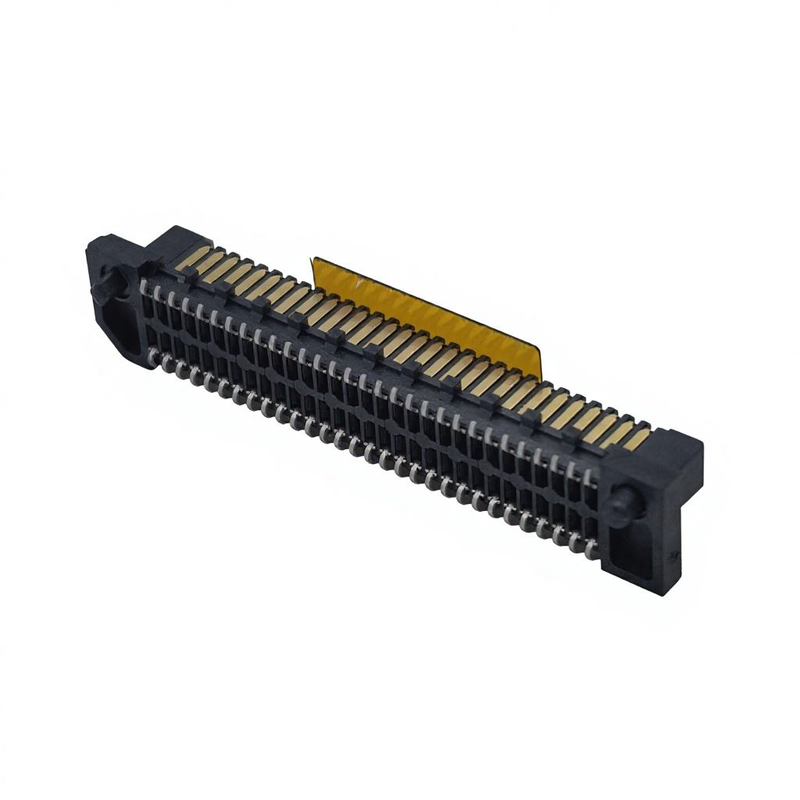

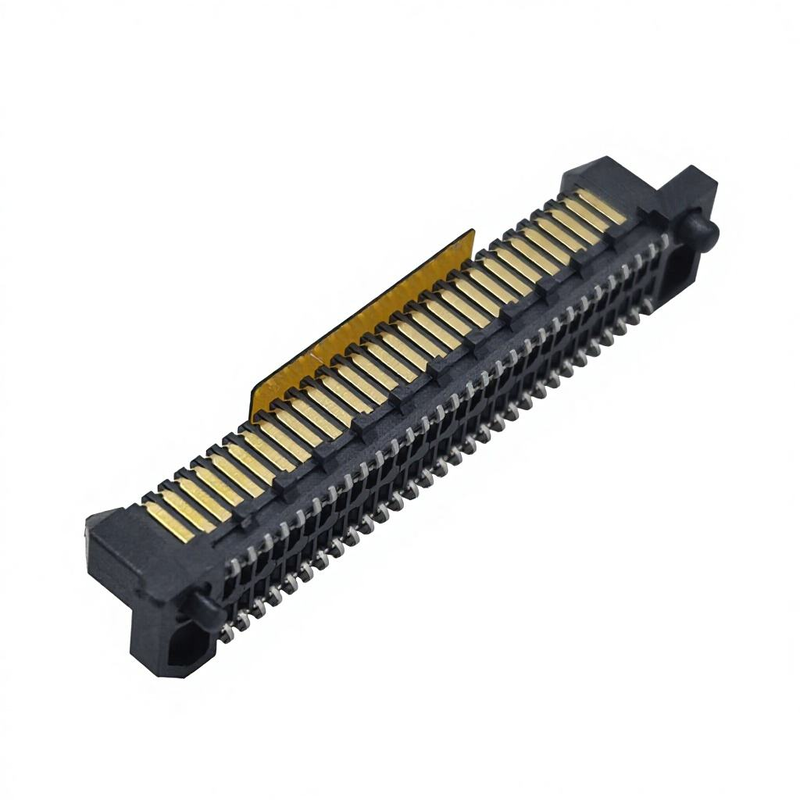

Conector Plug BTB de Alta Corrente 0.8mm 38 Pinos com Terminais Curvos para Placa de Circuito Impresso SMT Acabamento de Contato Ouro Ni
Destaques do Produto
✅ Design de Tolerância de Acoplamento Cego e Autoalinhamento: Estrutura de chanfro de guia embutida, absorve pequenos desvios de montagem, evita danos aos pinos durante o acoplamento automatizado pick-and-place, reduz a taxa de sucata de montagem
✅ Integridade de Sinal de Alta Velocidade: Terminais de contato curvos com impedância otimizada, desempenho estável para transmissão de sinal diferencial de alta velocidade, minimiza perda de inserção e crosstalk.
✅ Altura Acoplada Definida: Controle preciso da altura empilhada acoplada, dimensão consistente do empilhamento de PCB para o design do seu invólucro mecânico.
✅ Terminais Curvos de Alta Corrente: Viga de contato curva de liga de cobre, contato multiponto confiável, sustenta transmissão estável de energia e sinal.
✅ SMT com Fita Mylar: A fita transportadora Mylar evita a deformação do terminal durante a soldagem por reflow, adequada para linhas de montagem SMT de produção em massa.
✅ Acabamento de Contato Ouro-Níquel: Revestimento de ouro na área de acoplamento + subcamada de níquel, anti-oxidação, baixa e estável resistência de contato para longa vida útil
Descrição do Produto
| Item |
Especificação |
| Desempenho Elétrico |
|
| Passo |
0.8 mm |
| Contagem de Pinos |
38 Pinos |
| Corrente Nominal |
1.0 A por contato |
| Tensão Nominal |
100 V AC/DC |
| Resistência de Contato |
≤ 30 mΩ |
| Resistência de Isolamento |
≥ 500 MΩ (500 V DC) |
| Tensão de Suporte Dielétrico |
250 V AC / 1 min |
| Desempenho Mecânico |
|
| Tipo de Conector |
Plug BTB, Terminais Curvos |
| Estilo de Montagem |
Montagem em Superfície SMT |
| Altura Acoplada |
(Preencha sua dimensão real aqui, por exemplo, 5.6 mm) |
| Ciclos de Acoplamento |
5000 ciclos no mínimo |
| Força de Inserção / Extração |
Dependente da aplicação (por design de pino) |
| Material e Revestimento |
|
| Material do Contato |
Liga de Cobre de Alta Resistência |
| Acabamento do Contato |
Revestimento de ouro na área de acoplamento, subcamada de níquel; Área de solda: base de níquel |
| Material da Carcaça |
LCP de alta temperatura, retardador de chama UL94-V0 |
| Material Auxiliar |
Fita protetora Mylar para processamento SMT |
| Desempenho Ambiental |
|
| Temperatura de Operação |
-40 ℃ ~ +105 ℃ |
| Conformidade |
RoHS 2.0, REACH |
| Orientação de Soldagem |
|
| Perfil de Reflow |
Reflow SMT padrão sem chumbo; Temperatura de pico ≤260 ℃, tempo de permanência seguindo o padrão IPC/JEDEC |
| Observação |
Mantenha a fita Mylar intacta antes do SMT; remova após a soldagem; evite reparo manual com ferro de solda em terminais de passo fino |
Referência Cruzada / Alternativa
Este plug BTB de 38 pinos com terminal curvo de 0.8mm é projetado como uma alternativa funcional drop-in para plugs BTB selecionados da série Molex SlimStack®, JAE, Amphenol BergStak® de 0.8mm.
- Corresponde à pegada crítica, altura acoplada, desempenho elétrico e mecânico para substituição direta em projetos de PCB existentes.
- Nenhuma revisão do layout da PCB necessária na maioria dos casos; verifique o desenho dimensional antes da produção em massa.
- Vantagem de prazo de entrega otimizada em custo em comparação com componentes importados originais para projetos de volume.
Característica do Produto
- Terminais de viga de mola curvos fornecem contato multiponto estável, resistem a vibrações e estresse de ciclo térmico.
- Chanfro de acoplamento cego com autoalinhamento protege os pinos contra danos por inserção incorreta para produção de montagem automática.
- A fita de suporte Mylar mantém os terminais de passo fino coplanares, evita distorção durante o transporte em rolo de fita e reflow.
- O revestimento de ouro sobre níquel mantém baixa resistência de contato mesmo em ambientes de trabalho úmidos ou ligeiramente corrosivos.
- O passo compacto de alta densidade de 0.8mm economiza espaço valioso de empilhamento de PCB.
- Controle rigoroso de coplanaridade para rendimentos de pick-and-place SMT com defeito zero.
Vantagens do Produto
🔹 Menor risco de montagem: O design de tolerância de autoalinhamento reduz a taxa de falha de acoplamento manual e robótico.
🔹 Capacidade combinada de alta velocidade + alta corrente: Um conector lida com fonte de alimentação e sinais diferenciais de alta velocidade.
🔹 Pronto para produção em massa: Embalagem em rolo diretamente compatível com máquinas SMT pick-and-place padrão.
🔹 Substituição econômica: Equivalente funcional a peças de marcas internacionais famosas, encurtando o prazo de entrega de aquisição.
🔹 Consistência confiável: Estampagem, moldagem, revestimento e inspeção final interna, desempenho estável lote a lote.
🔹 Suporte flexível: Amostras grátis e prototipagem rápida para sua validação de engenharia.
Aplicação
- Módulos de controle industrial e hardware de computação de ponta embarcada
- Montagens de placa empilhada eletrônica portátil médica
- Conexão interplaca de módulo de exibição inteligente, módulo de câmera
- IoT de consumo, dispositivos vestíveis e compactos portáteis
- Submontagens eletrônicas automotivas internas não de segurança
- Equipamentos de telecomunicações de small-cell e transmissão de sinal
Embalagem
- Fita transportadora em relevo padrão para máquina SMT pick-and-place automática
- Diretamente utilizável na linha de produção SMT do cliente; sem necessidade de reembalagem
Prazo de Entrega
- Pedido de amostra: 3 dias úteis
- Pedido de produção em massa: 1-3 semanas, sujeito à configuração e quantidade do pedido
Certificação de Fábrica e Serviço Personalizado
- Certificações: ISO9001, RoHS, REACH em conformidade
- Política de Amostra: Amostras grátis suportadas, retorno rápido de amostras
- MOQ: MOQ baixo para peças padrão; MOQ de configurações personalizadas mediante avaliação
- Capacidade personalizada: Contagem de pinos personalizada, altura de empilhamento acoplada, espessura de revestimento, modificação mecânica, embalagem especial de acordo com seu desenho/especificação.
Orientação de Seleção de Engenheiro
- Confirme a altura acoplada real que corresponde ao seu empilhamento de PCB e à folga mecânica do invólucro.
- Verifique a carga por pino de corrente: não exceda o nominal de 1.0A por contato para operação contínua.
- Para caminhos de sinal de alta velocidade, siga nossa sugestão recomendada de empilhamento de PCB e roteamento de par diferencial.
- Verifique novamente a compatibilidade do receptáculo do parceiro de acoplamento; a referência cruzada não garante 100% pino a pino sem confirmação do desenho.
- Produção SMT: mantenha a fita Mylar antes da soldagem por reflow; retire após a soldagem ser concluída.
- Envie a lista BOM para nossa equipe de engenharia se precisar de verificação de referência cruzada para seu projeto existente.
Entre em contato com nossas vendas de engenharia para solicitar desenhos, arquivos 3D e amostras.
FAQ
P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
P: Não consigo encontrar o produto no seu catálogo. Vocês podem fabricar este produto para mim?R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos você quer. Se não o tivermos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35-45 dias.
P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 peças de amostras grátis de conectores para teste. Mas você tem que pagar o custo de envio.
P: E quanto ao seu prazo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias.
P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Este é um serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Seremos responsáveis por quaisquer danos ao produto causados durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como é o controle de qualidade da sua empresa?
R: Segue rigorosamente a ISO9001; IQC, OQC, IPQC e QA ocupam 10% do nosso departamento de Qualidade. O teste CCD é aplicado a 99% das aplicações de produtos da nossa empresa.
P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível colocar todos os seus preços em uma lista, e os preços estão sempre mudando devido ao custo do material e à quantidade. E você pode nos dar uma lista de todos os itens que você precisa; nós confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços.
P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos produtos personalizados para nossos clientes antes (principalmente chicotes de fios). Sobre embalagens personalizadas, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Apenas é preciso apontar que isso causará um custo adicional.
P: Que certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
