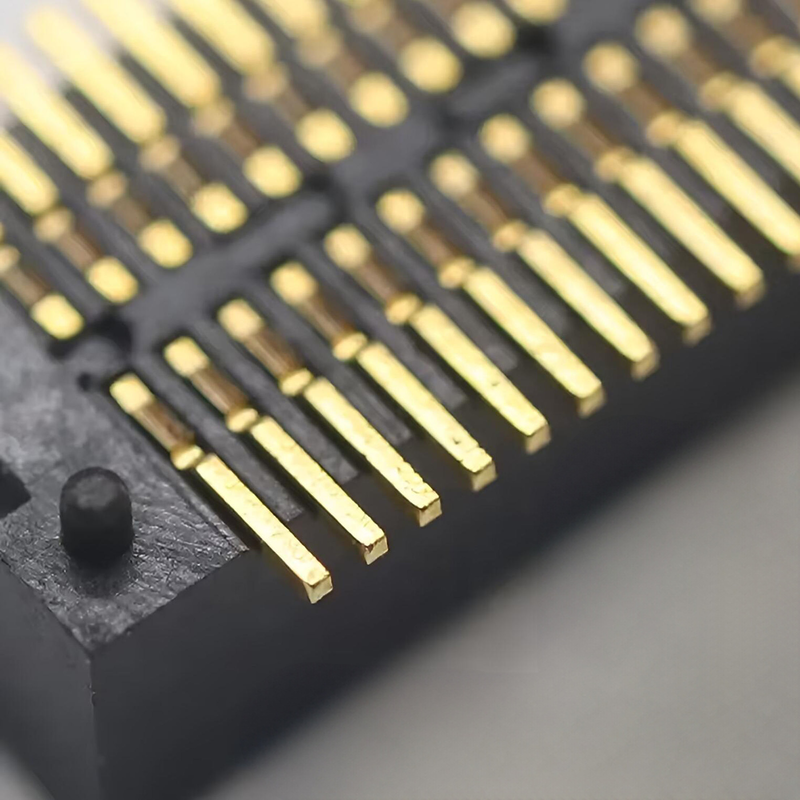

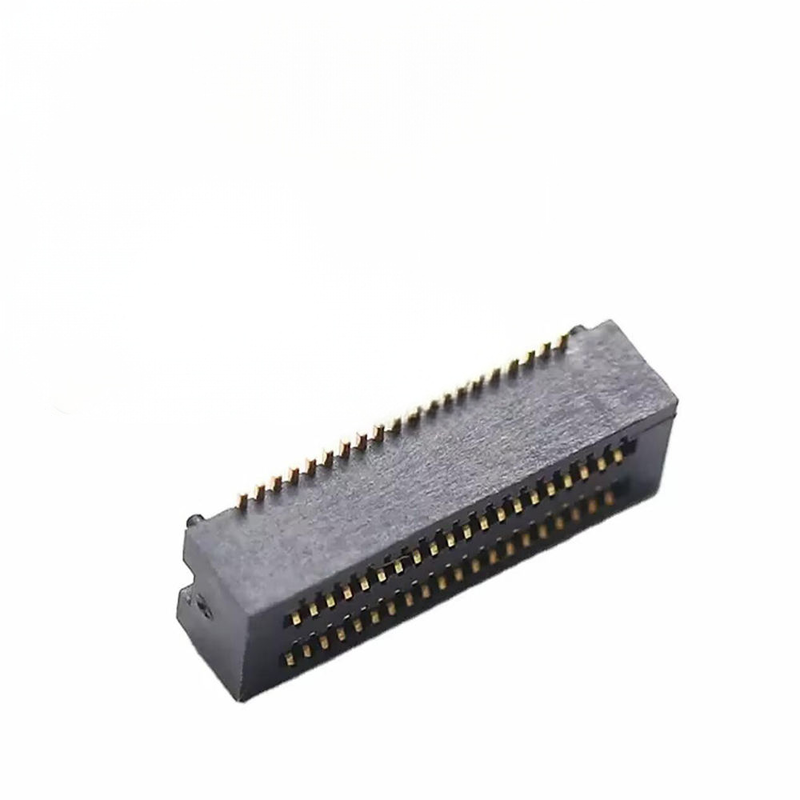

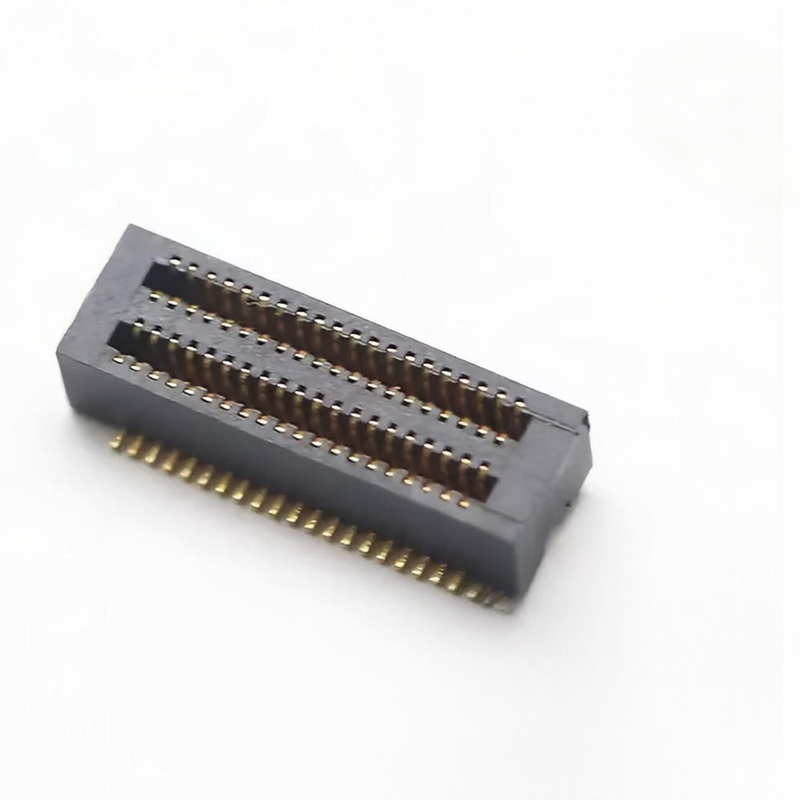

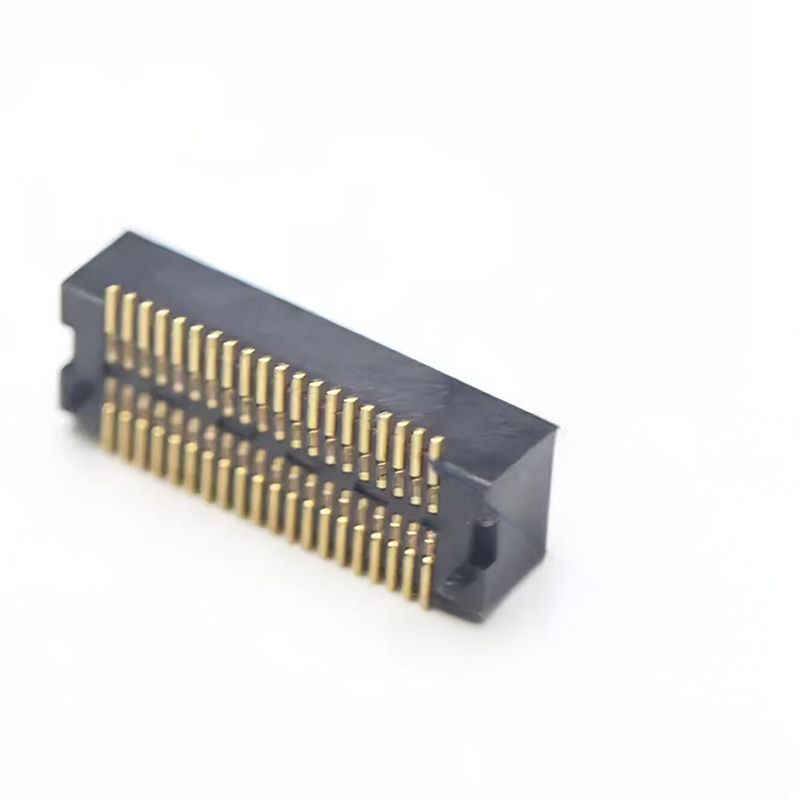

0.5mm Pitch Board-to-Board Connector BTB Altura de acasalamento do par masculino-feminino 3.0-4.5mm 10-100P para telefone inteligente e PCB médico
Destaques do produto
✅ Combinação cega e auto-alinhamento Design anti-desalinhamento: Postes de guia embutidos para absorver a tolerância da montagem do PCB, evitando danos aos pinos durante a montagem cega.
✅ Integridade de sinal de alta velocidade: Geometria de contato otimizada para transmissão estável de alta velocidade, baixa interação para pilhas de PCBs médicos e móveis compactos.
✅ Altura de acoplamento flexível: opções de altura empilhadas de 3,0 ∼ 4,5 mm, cobrindo a maioria dos requisitos de lacuna de PCB de smartphones e dispositivos médicos.
✅ Fine Pitch 0.5mm, 10~100 Posições: Ampla faixa de contagem de pinos para interconexão de PCB compacto de I/O baixa a média.
✅ SMD Tape & Reel Pack: Diretamente compatível com máquinas automáticas de pick & place.
Descrição do produto
| Categoria |
Ponto |
Especificações |
| Eletrodomésticos |
Pico |
0.5 mm |
| Contagem de alfinetes |
10 ~ 100 P |
| Altura do casal |
3.0 / 3,5 / 4,0 / 4,5 mm |
| Corrente nominal |
0.5 A por alfinete de sinal |
| Voltagem nominal |
50 V DC |
| Resistência ao contacto |
≤ 30 mΩ |
| Resistência ao isolamento |
≥ 500 MΩ |
| Resiste à tensão |
200 V AC, 1 minuto sem avaria |
| Mecânico |
Ciclos de acasalamento |
≥ 500 ciclos |
| Temporário operacional. |
-40°C ~ +85°C |
| Força de acasalamento / desacasalamento |
Força de inserção baixa, feedback audível dos assentos |
| Material e revestimento |
Material de contacto |
Fósforo Bronze |
| Revestimento de contacto |
Área de acasalamento: revestimento em ouro; cauda de solda: revestimento em estanho, barreira de níquel |
| Habitação |
LCP / UL94-V0 Resina de alta temperatura |
| Ambiente e solda |
RoHS e livre de halogênio |
Conformidade |
| Perfil de refluxo |
Pico 260°C máximo, duração de 30s, compatível com refluxo sem chumbo |
| Soldadura manual |
≤ 350°C, ≤ 3 s, evitar o contacto directo com a caixa de plástico |
Referência cruzada / Alternativa
Alternativa de entrada compatível com impressão digital para a série Molex SlimStack, JAE, Hirose 0,5 mm de passo fino BTB.
- A mesma pegada de PCB, sem grande reformulação de PCB necessária para substituição.
- Nosso guia de auto-alinhamento aprimorado melhora o rendimento em relação à série OEM padrão durante a montagem automatizada.
Nota: Verifique a contagem exata de pinos e a altura da pilha antes da finalização do layout.
Características do produto
- Os postes integrados de orientação anti-reverso e de acoplamento cego impedem a inserção reversa e a flexão dos pinos durante a montagem manual/robô.
- Estrutura de contacto de dois feixes, mantém resistência de contacto estável sob vibração e ciclo térmico.
- A caixa de alta temperatura LCP resiste ao refluxo SMT sem chumbo sem deformação.
- Fator de forma de empilhamento vertical compacto, economiza espaço em PCB para dispositivos médicos e móveis portáteis.
- Disponível em várias alturas e contagens de pinos, flexível para diferentes lacunas em PCB empilhados.
Vantagens do produto
- Tolerância de montagem robusta: O autoalinhamento absorve pequenos deslocamentos posicionais, reduzindo a taxa de sucata da montagem para produção em massa de dispositivos médicos e de smartphones.
- Desempenho constante a alta velocidade: A estrutura de contato afinada mantém a integridade do sinal para ligações sérias de alta velocidade em PCBs empilhados compactos.
- Opção de conformidade de grau médico: RoHS, fabricação limpa e sem halogênio disponível para projetos de equipamentos médicos.
- Embalagem completa de bobinas SMTPronto para a sua linha automática, sem necessidade de reembalagem.
- Amostra rápida e personalização: Exemplos rápidos de engenharia, número de pinos personalizados/altura da pilha disponíveis mediante pedido.
Aplicação
- Interconexão interna de empilhamento de PCB do smartphone
- Dispositivos médicos portáteis: monitores de doentes, instrumentos de diagnóstico portáteis
- Eletrónica portátil
- Módulos IoT compactos
- Eletrônicos de consumo portáteis
Embalagem
Tape & Reel (embalagem em bobina):Embalagem de bobina padrão para a máquina SMT pick-and-place. As peças podem ser carregadas diretamente na sua linha de produção automatizada sem reembalagem. O serviço de cinta de corte está disponível para protótipos de pequenos lotes.
Tempo de execução
- Encomenda de amostras: 3 dias úteis
- Ordem de produção em massa: 1-3 semanas, dependendo da configuração e da quantidade da encomenda
Certificação de fábrica e serviço personalizado
- Certificações: ISO9001, RoHS, REACH
- Política de amostragem: apoio a amostras gratuitas, resposta rápida às amostras
- MOQ: MOQ baixo para peças padrão; configurações personalizadas
- Capacidade personalizada: contagem de alfinetes personalizada, altura de empilhamento, espessura de revestimento, modificação mecânica, embalagem especial de acordo com o seu desenho / especificação.
Orientações para a selecção de engenheiros
- Confirme primeiro a sua lacuna real na pilha de PCB e selecione a altura correspondente (3,0 ∼ 4,5 mm).
- Validar a contagem de pinos e definir os pinos de sinal/potência antes do layout do PCB.
- Use a versão de acasalamento cego se o seu processo de montagem tiver empilhamento por robô ou acesso visual limitado.
- Para os projetos médicos, especificar material de qualidade médica e certificado completo de material na fase de amostragem.
- A embalagem em rolos é padrão para encomendas em massa; avise-nos com antecedência se for necessária a embalagem em sacos.
Perguntas frequentes
P: Tem um catálogo? Pode enviar-me o catálogo para verificar todos os seus produtos?
R: Sim, pode contactar-nos online ou enviar um e-mail para obter o catálogo.
P: Não consigo encontrar o produto no seu catálogo.Logue, podes fazer este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos dizer qual o produto que você precisa e quantos deseja. Se não tivermos, também podemos projetar e fazer um novo molde para produzi-lo.Para sua referência, a fabricação de um molde comum levará cerca de 35-45 dias.
P: Pode fornecer uma amostra? Estas amostras são gratuitas?
R: Sim, fornecemos 5-10 pcs de amostras gratuitas de conectores para testes.
P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; os produtos personalizados são entregues dentro de 5-7 dias
P: Como enviar a minha encomenda?
R: Para pequenos pacotes, envie-os por express, como DHL, FedEx, UPS, TNT, EMS. Isso é serviço porta a porta. Para grandes pacotes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão.Nós seremos responsáveis por qualquer dano do produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar em RMB?
A: Aceitamos T/T ((Transferência bancária), Western Union e PayPal. Por favor, certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar dinheiro em RMB. Sem problema.
7P: Que tal o controlo de qualidade da sua empresa?
R: Seguimos estritamente a ISO9001; IQC, OQC, IPQC e QA ocupam 10% do nosso departamento de Qualidade.
P: Preciso da sua lista de preços de todos os seus produtos.
R: Não temos uma lista de preços de todos os nossos produtos.e os preços estão sempre a mudar por causa do custo do material e da quantidadeE você pode nos dar uma lista de todos os itens que você precisa; vamos confirmar cuidadosamente um por um e dar-lhe uma especificação e lista de preços
P: Você pode fazer produtos personalizados e embalagens personalizadas?
A: Sim. Nós fizemos um monte de personalizado
Os produtos para os nossos clientes antes (principalmente arneses de arame).Só tenho que dizer que vai causar algum custo adicional.
Q: Que certificados tem?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
