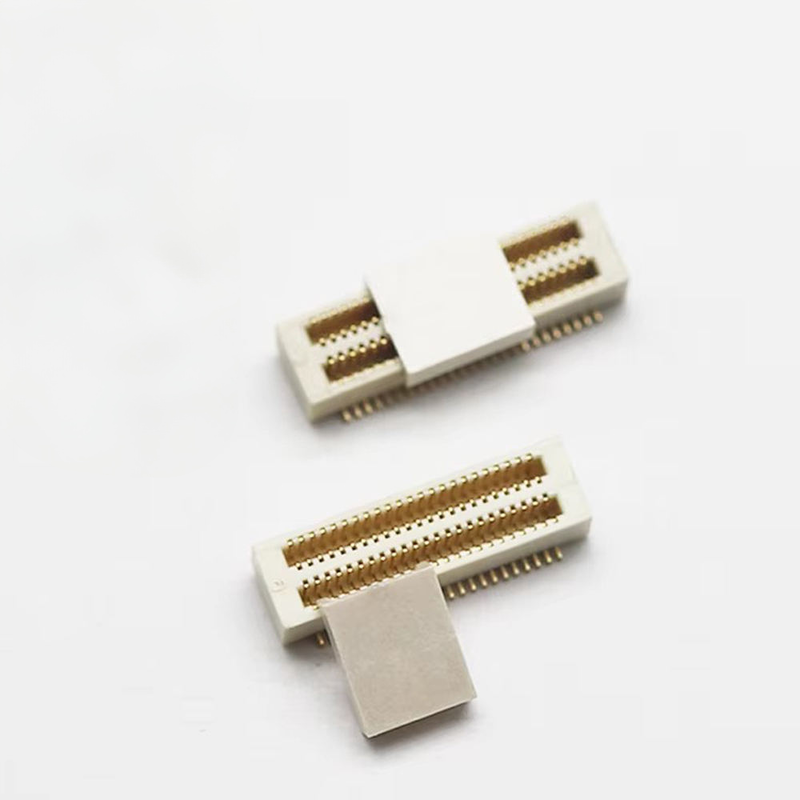

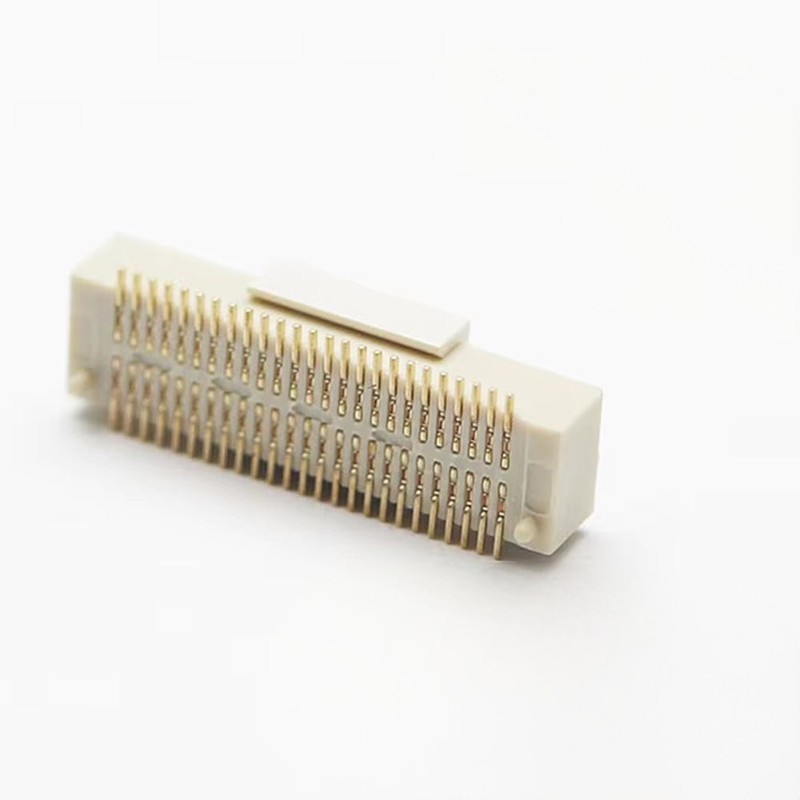

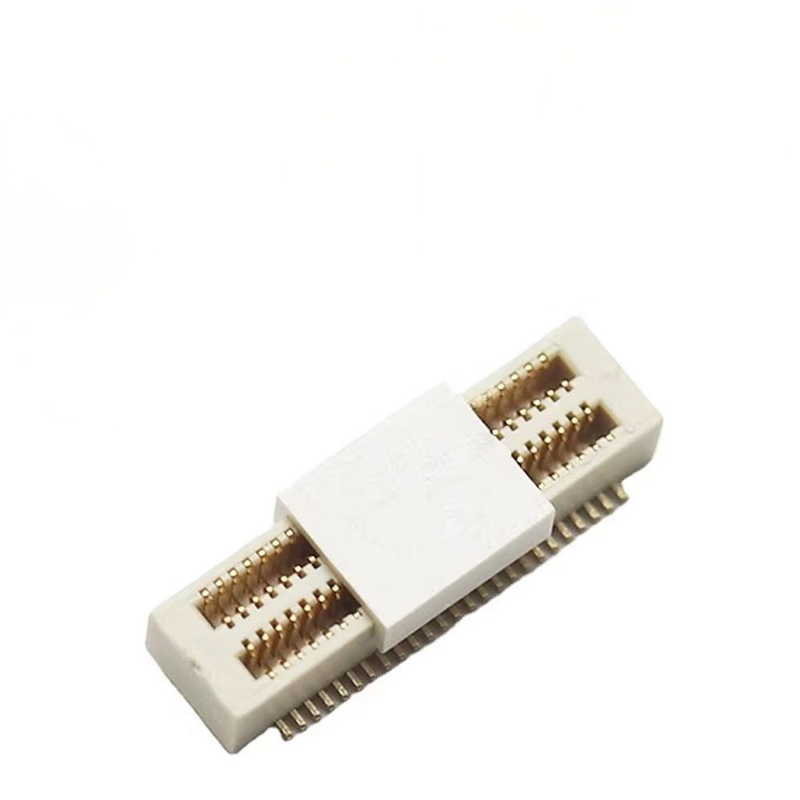

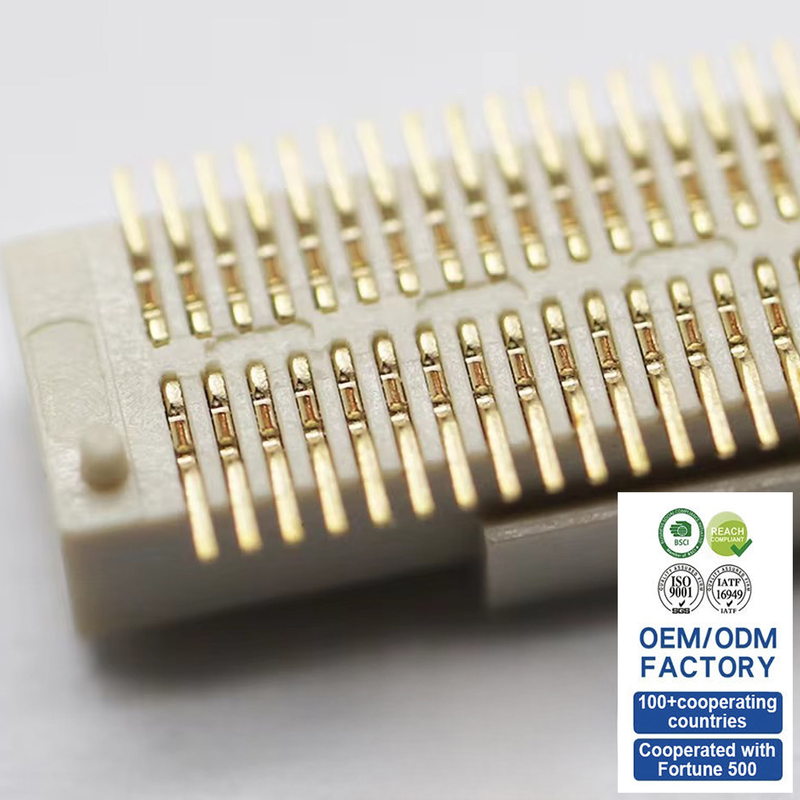

0.5mm Pitch Board-to-Board Connector BTB Homem Mulher Ângulo Direito Entrada lateral SMT cabeçalho para Smartphone & Drone PCB
Destaques do produto
✅Desenho de acasalamento cego / autoalinhamento e anti-desalinhamento:Guia incorporada para absorver a tolerância de montagem, evitar danos ao alfinete durante o acoplamento manual / automático e aumentar o rendimento da montagem SMT.
✅Desempenho do sinal em alta velocidade:Impedância otimizada e estrutura de baixa transmissão, transmissão estável para sinais diferenciais de alta velocidade para empilhamento de PCBs móveis e de drones.
✅Altura de acasalamento controlada:A distância de empilhamento do PCB fixada com precisão, o espaçamento constante entre as placas para o layout térmico e o design do gabinete mecânico.
✅ Entrada lateral em ângulo retoSMTParamento lateral, ligação horizontal de PCB, poupa espaço vertical para dispositivos portáteis finos.
Descrição do produto
| Categoria |
Ponto |
Especificações |
| Eletrodomésticos |
Pico |
0.5 mm |
| Corrente nominal |
0.5 A por pin |
| Voltagem nominal |
60 V DC |
| Resistência ao contacto |
≤ 60 mΩ |
| Resistência ao isolamento |
≥ 1000 MΩ @ 250 VDC |
| Resistente à Tensão |
500 V AC, 1 minuto |
| Mecânico |
Ciclos de acasalamento |
≥ 50 ciclos |
| Altura do casal |
Altura de empilhamento fixa personalizada |
| Direção do acasalamento |
Ângulo reto, entrada lateral |
| Tipo de montagem |
Instalação de superfície SMT |
| Material e revestimento |
Material de contacto |
Fósforo Bronze |
| Revestimento de contacto |
Revestimento seletivo com ouro na área de acasalamento; barreira de níquel; cauda de solda: estanho sem chumbo |
| Habitação |
LCP, UL94V-0, resistente a altas temperaturas |
| Meio Ambiente |
Temperatura de funcionamento |
-40°C ~ +85°C |
| Conformidade |
RoHS, REACH |
| Guia de solda |
Perfil de refluxo |
Refluxo sem chumbo SMT padrão, temperatura máxima ≤ 260°C |
Referência cruzada / Alternativa
Alternativa compatível com a pegada direta para a série BTB de entrada lateral de ângulo reto de 0,5 mm da Molex, JAE, Hirose, TE.
Nota: Verificar a contagem de alfinetes, a altura de acoplamento e as especificações de revestimento antes da substituição.
Características do produto
- Chave anti-manikino + perna de orientação auto-alinhada para acasalamento cego, impede a inserção reversa.
- A carcaça de alta temperatura LCP resiste ao refluxo SMT sem chumbo sem deformação.
- Estrutura de contato de mola dupla, resistência de contato estável sob vibração (drone / dispositivo portátil).
- Estrutura de ângulo reto de entrada lateral, interconexão horizontal de PCB, layout de gabinete fino.
- Disponível em várias contas de pinos, altura de acoplamento personalizável e espessura de revestimento de ouro.
Vantagens do produto
- Tolerância de montagem robusta: O autoalinhamento reduz a taxa de falhas de pick & place e de acasalamento.
- Preparado para alta velocidade: Geometria de contato de transmissão baixa, adequada para caminho de sinal de alta velocidade móvel e de drones.
- Substituição por substituição: compatibilidade com as marcas internacionais BTB, encurtar o ciclo de reformulação do projecto.
- Desempenho de vibração estável: Boa força de retenção, adequada para ambiente de vibração de drones.
- Embalagem completa de bobinas SMT: Execução directa na máquina automática SMT pick & place.
Aplicação
Instalação interna de PCBs em smartphones, FPV / Consumer Drone control board, dispositivos portáteis inteligentes, módulos compactos de IoT, eletrônicos portáteis.
Embalagem
Tape & Reel (embalagem em bobina):Embalagem de bobina padrão para a máquina SMT pick-and-place. As peças podem ser carregadas diretamente na sua linha de produção automatizada sem reembalagem. O serviço de cinta de corte está disponível para protótipos de pequenos lotes.
Tempo de execução
- Encomenda de amostras: 3 dias úteis
- Ordem de produção em massa: 1-3 semanas, dependendo da configuração e da quantidade da encomenda
Certificação de fábrica e serviço personalizado
- Certificações: ISO9001, RoHS, REACH
- Política de amostragem: apoio a amostras gratuitas, resposta rápida às amostras
- MOQ: MOQ baixo para peças padrão; configurações personalizadas
- Capacidade personalizada: contagem de alfinetes personalizada, altura de empilhamento, espessura de revestimento, modificação mecânica, embalagem especial de acordo com o seu desenho / especificação.
Orientações para a selecção de engenheiros
- Confirme a contagem de pinos, altura necessária, entrada lateral em ângulo reto.
- Defina a espessura da chapa de ouro com base nos requisitos de velocidade e vida útil do sinal.
- Verifique os requisitos de temperatura de funcionamento e vibração para o drone / dispositivo portátil.
- Verifica a pegada de PCB contra o nosso desenho antes de o layout congelar.
- Solicitar amostras gratuitas para montagem SMT e teste de integridade do sinal.
Perguntas frequentes
P: Tem um catálogo? Pode enviar-me o catálogo para verificar todos os seus produtos?
R: Sim, pode contactar-nos online ou enviar um e-mail para obter o catálogo.
P: Não consigo encontrar o produto no seu catálogo.Logue, podes fazer este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos dizer qual o produto que você precisa e quantos deseja. Se não tivermos, também podemos projetar e fazer um novo molde para produzi-lo.Para sua referência, a fabricação de um molde comum levará cerca de 35-45 dias.
P: Pode fornecer uma amostra? Estas amostras são gratuitas?
R: Sim, fornecemos 5-10 pcs de amostras gratuitas de conectores para testes.
P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; os produtos personalizados são entregues dentro de 5-7 dias
P: Como enviar a minha encomenda?
R: Para pequenos pacotes, envie-os por express, como DHL, FedEx, UPS, TNT, EMS. Isso é serviço porta a porta. Para grandes pacotes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão.Nós seremos responsáveis por qualquer dano do produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar em RMB?
A: Aceitamos T/T ((Transferência bancária), Western Union e PayPal. Por favor, certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar dinheiro em RMB. Sem problema.
7P: Que tal o controlo de qualidade da sua empresa?
R: Seguimos estritamente a ISO9001; IQC, OQC, IPQC e QA ocupam 10% do nosso departamento de Qualidade.
P: Preciso da sua lista de preços de todos os seus produtos.
R: Não temos uma lista de preços de todos os nossos produtos.e os preços estão sempre a mudar por causa do custo do material e da quantidadeE você pode nos dar uma lista de todos os itens que você precisa; vamos confirmar cuidadosamente um por um e dar-lhe uma especificação e lista de preços
P: Você pode fazer produtos personalizados e embalagens personalizadas?
A: Sim. Nós fizemos um monte de personalizado
Os produtos para os nossos clientes antes (principalmente arneses de arame).Só tenho que dizer que vai causar algum custo adicional.
Q: Que certificados tem?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
