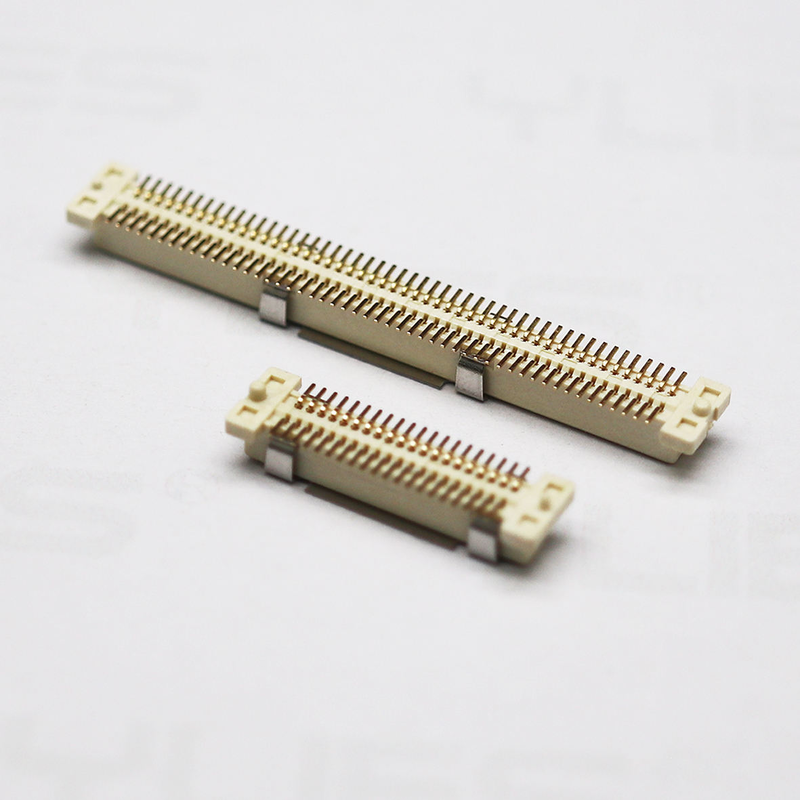

Conector BTB 0.8mm Pitch Dual Slot SMT SMD Conector Fêmea Macho PCB Board-to-Board
Destaques do Produto
✅ Acoplamento Cego e Autocentragem Design Anti-Desalinhamento: Nervuras de guia embutidas e estrutura anti-chave absorvem a tolerância de montagem da PCB, evitando danos aos pinos durante o acoplamento manual/automatizado. ✅ Integridade de Sinal de Alta Velocidade: Geometria de contato otimizada para transmissão de dados estável de alta velocidade, baixa diafonia para empilhamento de PCB de alta densidade.
✅ Múltiplas Opções de Altura Acoplada: Alturas de empilhamento padrão disponíveis, flexíveis para design modular de PCB multicamadas.
✅ Estrutura SMT Dual Slot: Montagem em superfície SMD macho e fêmea, compatível com o processo de reflow de PCB padrão.
Descrição do Produto
| Categoria |
Parâmetro |
Detalhes |
| Elétrico |
Pitch |
0.8 mm |
|
Corrente Nominal |
0.5 A por contato |
|
Tensão Nominal |
50 V AC/DC |
|
Resistência de Contato |
≤ 25 mΩ (inicial) |
|
Resistência de Isolamento |
≥ 10 GΩ |
|
Tensão de Suporte |
250 V AC, 1 min |
| Mecânico |
Ciclos de Acoplamento |
500 ciclos no mínimo |
|
Tolerância de Acoplamento |
Tolerância de autocentragem XY para acoplamento cego |
|
Tipo de Montagem |
Montagem em Superfície SMT / SMD |
|
Estrutura |
Dual Slot, conjunto Macho + Fêmea |
| Material e Revestimento |
Carcaça |
LCP, UL94V-0, resistente a altas temperaturas |
|
Material do Contato |
Liga de Cobre |
|
Revestimento do Contato |
Revestimento de ouro na área de contato; Subcamada de níquel |
|
Revestimento de Terminação |
Estanho fosco sobre níquel |
| Ambiente |
Temp. de Operação |
-40°C ~ +105°C |
|
Conformidade |
RoHS, REACH, Halogênio-livre opcional |
| Guia de Soldagem |
Perfil de Reflow |
Reflow sem chumbo, pico de temp ≤260°C, em conformidade com IPC/JEDEC J-STD-020 |
Referência Cruzada / Alternativa
Alternativa compatível com footprint pin-a-pin para as séries JAE KX14/KX15, série Hirose FX18, série Molex 0.8mm pitch BTB dual slot.
Nota: Verifique a altura de empilhamento e a contagem de pinos antes do layout da PCB; forneça datasheet e 3D STEP para sua verificação CAD.
Característica do Produto
- Estrutura de guia de slot duplo evita inserção reversa, suporta acoplamento cego e autocentragem, reduz sucata de montagem.
- Isolador LCP de alta temperatura, estável durante a soldagem por reflow sem chumbo, sem empenamento.
- Contato de liga de cobre de precisão com revestimento de ouro, impedância estável, baixa resistência de contato para sinais de alta velocidade.
- Embalagem em fita e rolo SMD, diretamente compatível com máquinas SMT pick & place.
- Contagem de pinos flexível e personalização de altura acoplada para empilhamento de PCB modular.
Vantagens do Produto
🔹 Menor taxa de falha na montagem: Anti-chave dummy + tolerância de autocentragem resolve o problema de desalinhamento do empilhamento da PCB, economiza custo de retrabalho de produção.
🔹 Desempenho consistente de alta velocidade: Estrutura de contato ajustada mantém a integridade do sinal para placas de alta densidade.
🔹 Substituição direta: Footprint compatível com marcas famosas internacionalmente, fácil redução de custo de BOM sem grande redesenho da PCB.
🔹 Fornecimento direto de fábrica: Amostra rápida e prazo de produção em massa, teste completo de QC antes do envio.
🔹 Suporte de engenheiro disponível: Datasheet, desenho 2D, 3D STEP e padrão de terra da PCB fornecidos para validação do seu layout.
Aplicação
Módulos de controle industrial
eletrônicos médicos
gateway IoT
dispositivo de armazenamento
módulo de exibição
eletrônicos auxiliares automotivos
dispositivos portáteis
empilhamento de placas de comunicação
módulos de sensor de IA
Embalagem
Fita e Rolo (Embalagem em rolo): Embalagem padrão em rolo para máquina SMT pick-and-place. As peças podem ser carregadas diretamente em sua linha de produção automatizada sem reembalagem. Serviço de corte de fita está disponível para protótipos de pequenos lotes.
Prazo de Entrega
- Pedido de amostra: 3 dias úteis
- Pedido de produção em massa: 1-3 semanas, sujeito à configuração e quantidade do pedido
Certificação de Fábrica e Serviço Personalizado
- Certificações: ISO9001, RoHS, REACH em conformidade
- Política de Amostra: Amostras grátis suportadas, retorno rápido de amostras
- MOQ: MOQ baixo para peças padrão; MOQ de configurações personalizadas mediante avaliação
- Capacidade personalizada: Contagem de pinos personalizada, altura de empilhamento acoplada, espessura de revestimento, modificação mecânica, embalagem especial de acordo com seu desenho/especificação.
Guia de Seleção de Engenheiro
- Confirme Altura Acoplada primeiro: Isso define o espaço da PCB entre duas placas empilhadas.
- Confirme a contagem total de pinos, alocação de pinos de sinal/alimentação.
- Verifique o footprint SMT: Fornecemos o padrão de terra e 3D STEP para sua simulação de PCB.
- Defina o requisito de revestimento: Flash de ouro / ouro espesso para ambiente de alta vibração / longo ciclo de acoplamento.
- Compartilhe seus requisitos de temperatura de trabalho, velocidade de sinal e vibração; nossa equipe de AE recomendará o número de peça correto.
- Sempre teste amostras grátis antes da produção em massa.
FAQ
P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
P: Não consigo encontrar o produto no seu cataálogo. Vocês podem fabricar este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos você quer. Se não o tivermos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35-45 dias.
P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 peças de amostras grátis de conectores para testes. Mas você tem que pagar o custo de envio
P: E quanto ao seu prazo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias
P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Isso é serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Seremos responsáveis por quaisquer danos ao produto causados durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como é o controle de qualidade da sua empresa?
R: Segue rigorosamente a ISO9001; IQC, OQC, IPQC e QA ocupam 10% do nosso departamento de Qualidade. O teste CCD é aplicado a 99% das aplicações de produtos da nossa empresa.
P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível colocar todos os seus preços em uma lista, e os preços estão sempre mudando devido ao custo do material e à quantidade. E você pode nos dar uma lista de todos os itens que você precisa; nós confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços
P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos produtos personalizados
para nossos clientes antes (principalmente chicotes de fios). Sobre embalagens personalizadas, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Apenas é preciso apontar que isso causará um custo adicional.
P: Que certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
