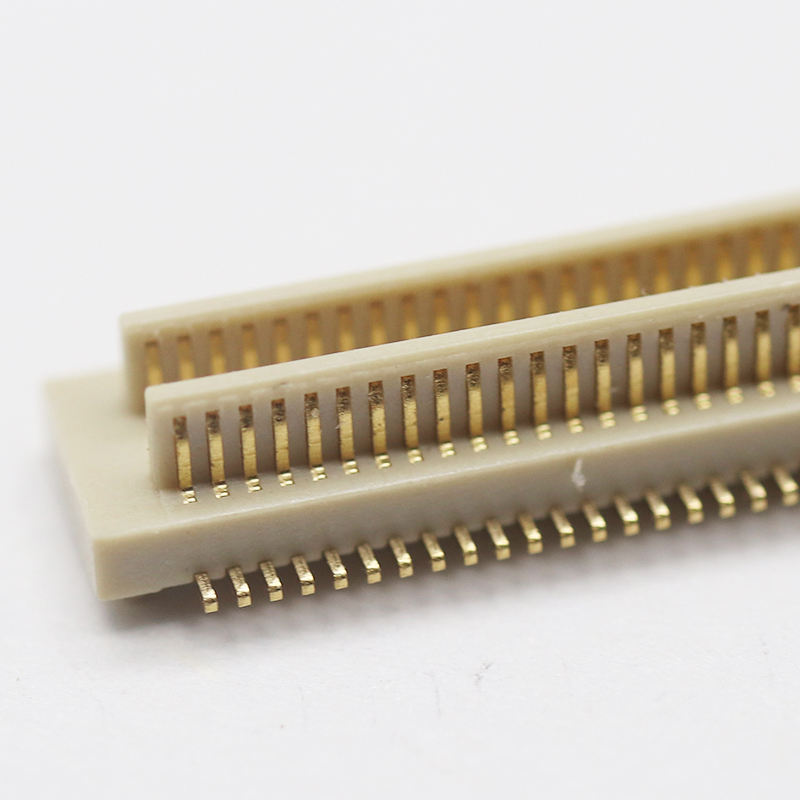

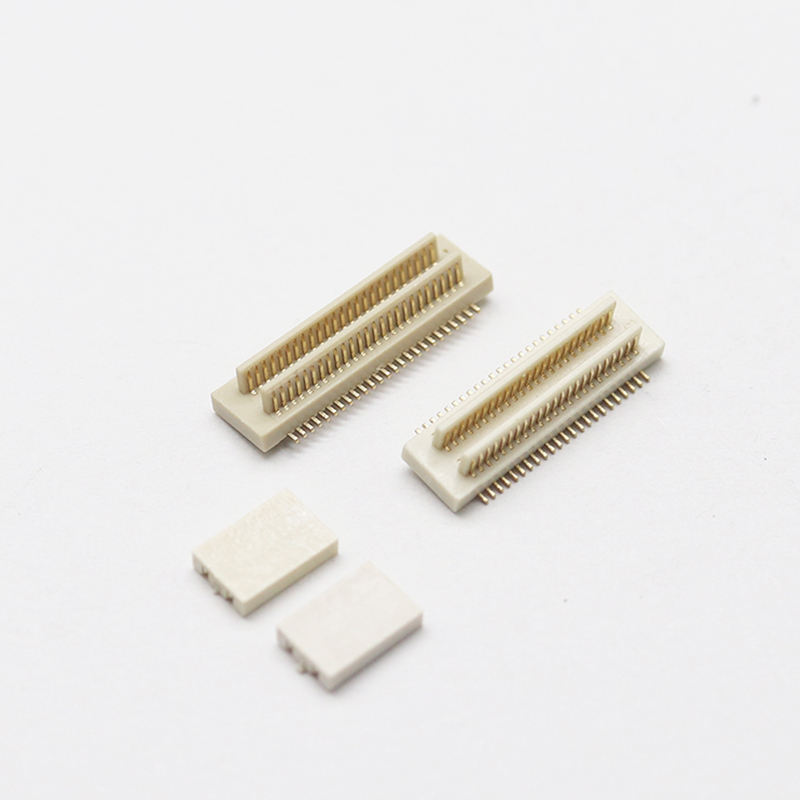

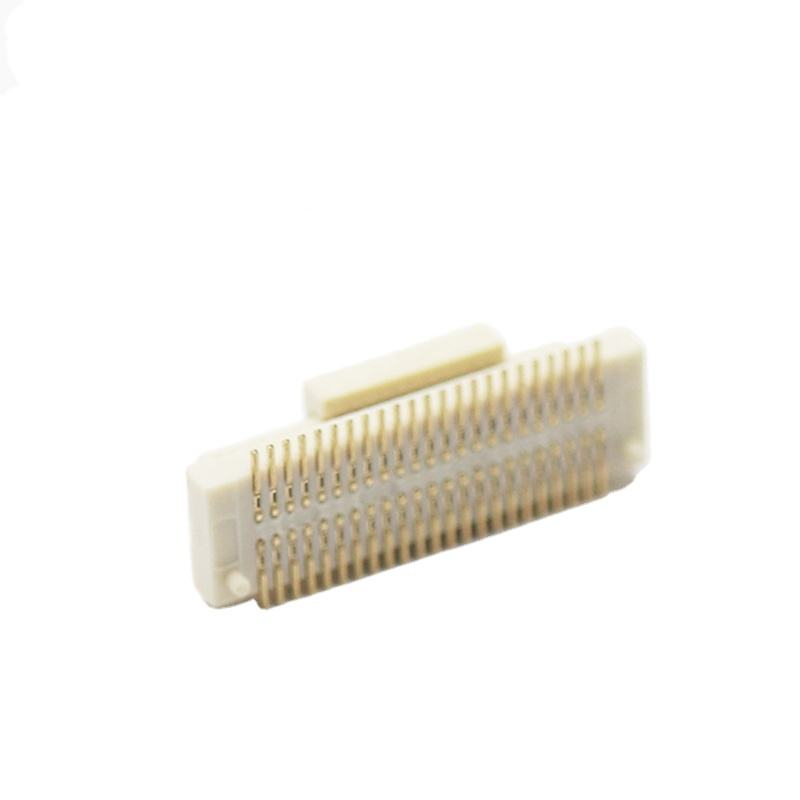

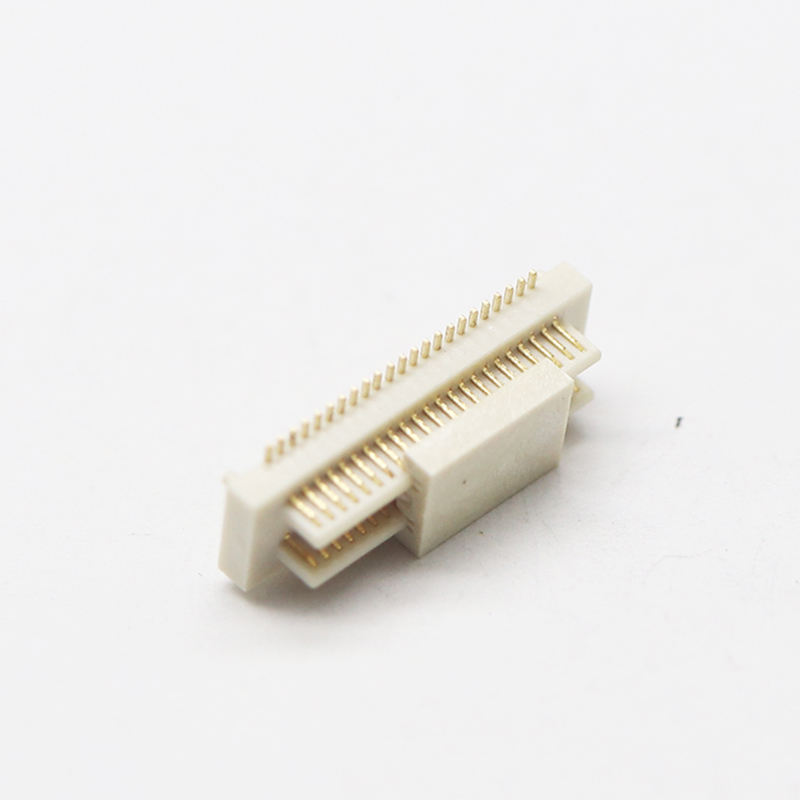

Conector de Placa a Placa Personalizável 0.8mm Pitch 40p 2*20p Conector Macho SMT Altura de Empilhamento Conector de Cabeçalho PCB
Destaques do Produto
- Acoplamento Cego / Auto-Alinhamento e Design de Chave Anti-Reverso: Nervuras de guia embutidas e entalhe à prova de falhas, absorve o deslocamento de montagem, evita inserção de polaridade incorreta; permite acoplamento cego durante o empilhamento automatizado de PCB, reduz o desperdício de montagem.
- Integridade de Sinal de Alta Velocidade: Geometria de contato otimizada, impedância diferencial controlada, suporta transmissão de sinal serial de alta velocidade para módulos de exibição, sensor e computação compacta.
- Altura de Empilhamento Acoplada Definida: Altura de empilhamento fixa após o acoplamento, controle preciso do espaço da PCB, dimensões mecânicas consistentes para design de placa empilhada.
- Layout Dupla Fileira 2*20p 0.8mm Pitch: Alta densidade de 40 posições, conector macho SMT, pegada compacta para economizar espaço na PCB.
Descrição do Produto
| Categoria |
Item |
Especificação |
| Desempenho Elétrico |
Corrente Nominal |
0.5A por contato |
|
Tensão Nominal |
100V DC |
|
Resistência de Contato |
≤20mΩ |
|
Resistência de Isolamento |
≥500MΩ @500V DC |
|
Tensão Dielétrica de Suporte |
500V AC, 1min, sem ruptura |
| Desempenho Mecânico |
Pitch |
0.8mm |
|
Contagem de Pinos |
40p, dupla fileira 2*20p |
|
Ciclos de Acoplamento |
50 ciclos no mínimo |
|
Altura de Empilhamento Acoplada |
Altura de acoplamento definida pelo cliente |
|
Força de Acoplamento / Desacoplamento |
Baixa força de inserção, força de retenção estável |
| Material e Revestimento |
Carcaça |
Termoplástico de alta temperatura, UL94 V-0 |
|
Material do Contato |
Bronze fosforoso / Liga de cobre |
|
Revestimento do Contato |
Revestimento seletivo de ouro na área de acoplamento, subcamada de níquel; revestimento de estanho na cauda de solda |
| Ambiente |
Temperatura de Operação |
-40℃ ~ +85℃ |
|
Conformidade |
RoHS, REACH |
| Guia de Soldagem |
Tipo de Montagem |
Montagem em Superfície SMT |
|
Perfil de Refluxo |
Refluxo sem chumbo, temperatura de pico ≤260℃, tempo de permanência no pico ≤30s |
|
Soldagem Manual |
Máx. 350℃, ≤5s por pino |
Referência Cruzada / Alternativa
Alternativa drop-in para séries equivalentes de conectores macho BTB de 0.8mm pitch 40 pinos da Molex, JAE, Hirose, ACES.
- Mesma pegada, atribuição de pinos e altura de empilhamento da série de referência mediante confirmação.
- Nossa equipe de engenharia pode verificar a compatibilidade da pegada da PCB e fornecer um desenho dimensional para sua verificação de layout.
- Não há necessidade de grandes redesenhos de PCB para substituição; menor prazo de entrega e custo total em comparação com peças importadas.
Característica do Produto
- Conector macho SMT, dupla fileira 2×20p, pitch fino de 0.8mm.
- Chave anti-dummy à prova de falhas + guia de auto-alinhamento para acoplamento cego, evita danos aos pinos durante a montagem.
- Carcaça de alta temperatura, estável após soldagem por refluxo, sem empenamento.
- Revestimento seletivo de ouro para contato confiável e resistência à oxidação.
- Altura de empilhamento consistente, boa estabilidade mecânica sob vibração e choque.
- Personalizável: ajuste de altura acoplada, espessura do ouro, cor da carcaça, adição de pinos de localização.
Vantagens do Produto
- Amigável à Montagem: Guias de auto-alinhamento toleram pequenos deslocamentos da placa, reduzindo a taxa de falha de acoplamento manual/automatizado.
- Alta Confiabilidade de Sinal: Estrutura de contato ajustada mantém a integridade do sinal para interfaces de alta velocidade.
- Pronto para SMT: Embalagem em fita e rolo para pick-and-place direto em sua linha SMT existente.
- Custo e Estabilidade de Fornecimento: Fábrica de precisão local, menor prazo de entrega do que marcas estrangeiras; amostras grátis para validação.
- Suporte de Engenharia: Datasheet, arquivos STEP 2D/3D, recomendação de pegada disponíveis para seu projeto de hardware.
Aplicação
- Módulo de exibição, conexão de placa de sensor de câmera
- Placa de controle IoT, eletrônicos vestíveis
- Módulos compactos de PCB médica
- Dispositivos portáteis industriais, terminais POS
- Placa secundária de sensor de robótica, montagens de PCB empilhadas
- Módulos de comunicação de pequeno formato
Embalagem
Fita e Rolo (Embalagem em rolo): Embalagem padrão em rolo para máquina de pick-and-place SMT. As peças podem ser carregadas diretamente em sua linha de produção automatizada sem reembalagem. Serviço de corte de fita está disponível para protótipos de pequenos lotes.
Prazo de Entrega
- Pedido de amostra: 3 dias úteis
- Pedido de produção em massa: 1-3 semanas, sujeito à configuração e quantidade do pedido
Certificação de Fábrica e Serviço Personalizado
- Certificações: ISO9001, RoHS, REACH em conformidade
- Personalização disponível: Modificação da altura de empilhamento acoplada, espessura do revestimento, pinos de localização, cor da carcaça, alteração da contagem de pinos, marcação OEM.
- Política de Amostra: Suporta amostras grátis, saída rápida de amostras.
- MOQ: MOQ baixo para itens padrão; MOQ de ferramental personalizado a ser confirmado pela engenharia.
- Fornecemos revisão de engenharia pré-venda, validação de desenho e relatório de teste de confiabilidade mediante solicitação.
Orientação para Seleção de Engenheiro
- Confirme a altura de empilhamento acoplada necessária primeiro; esta é a dimensão crítica para o espaço da PCB empilhada.
- Verifique a série do parceiro de acoplamento (soquete fêmea); envie o número da peça fêmea para verificação de compatibilidade.
- Defina a espessura do revestimento de ouro com base em seu ambiente de trabalho: ouro mais espesso para equipamentos de alta vibração / longa vida útil.
- Confirme a embalagem: Rolo para produção em massa SMT, apenas bandeja para pequenos lotes de protótipos.
- Envie o desenho do layout da PCB ou modelo 3D; nosso engenheiro pode verificar interferência e folga de acoplamento antes de fazer um pedido.
- Sempre execute validação elétrica e de acoplamento com amostras grátis antes da produção em massa
FAQ
P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
P: Não consigo encontrar o produto em seu catalogo. Vocês podem fabricar este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos você quer. Se não o tivermos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35-45 dias.
P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 peças de amostras grátis de conectores para testes. Mas você tem que pagar o custo de envio.
P: E quanto ao seu tempo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias.
P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Este é um serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Seremos responsáveis por quaisquer danos ao produto causados durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como é o controle de qualidade da sua empresa?
R: Segue rigorosamente a ISO9001; IQC, OQC, IPQC e QA ocupam 10% do nosso departamento de Qualidade. O teste CCD é aplicado a 99% das aplicações de produtos da nossa empresa.
P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível colocar todos os seus preços em uma lista, e os preços estão sempre mudando devido ao custo do material e à quantidade. E você pode nos dar uma lista de todos os itens que você precisa; nós confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços.
P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos produtos personalizados para nossos clientes antes (principalmente chicotes de fios). Sobre embalagens personalizadas, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Apenas é preciso notar que isso causará algum custo adicional.
P: Que certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
