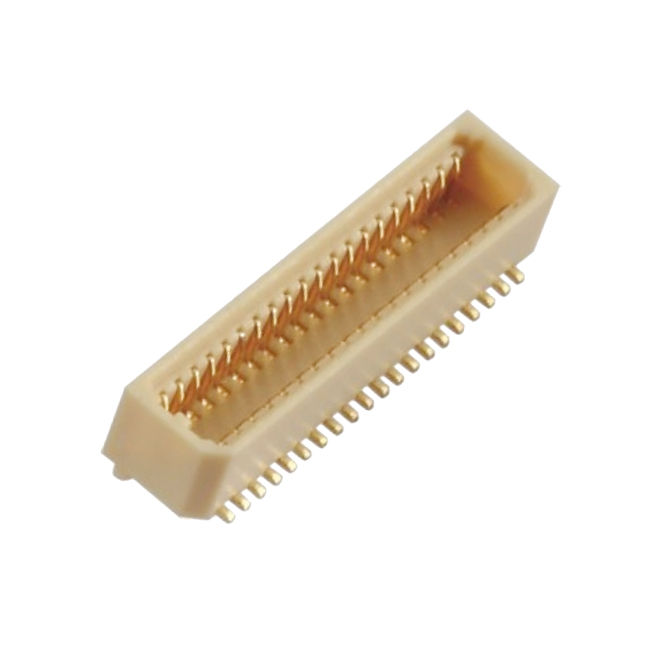

BTB 0,8mm Pitch 40PIN SMT Hirose Substituição Conector de Soquete Elétrico Feminino
Destaques do produto
✅Combinação cega e autoalinhamento Projeto anti-desalinhamento: Chefe de guia incorporado absorve o deslocamento da montagem, evita danos aos pinos durante o acoplamento manual / automatizado, reduz a taxa de retrabalho do PCB
✅ Integridade do sinal de alta velocidade: controlo de impedância otimizado, transmissão estável de alta velocidade para linhas de sinal
✅ Altura fixa: controle preciso da altura de empilhamento, espaçamento consistente da placa para o design mecânico do produto fino
✅ 0,8 mm de passo fino 40PIN alta densidade, montagem de superfície SMT, 0,5A por contato
✅ Substituição direta de Hirose: compatível com pegadas de pin, alternativa drop-in sem redesenho de PCB
Descrição do produto
| Categoria |
Ponto |
Especificações |
| Eletrodomésticos |
Corrente nominal |
0.5A por contacto |
|
Voltagem nominal |
50 V AC/DC |
|
Resistência ao contacto |
≤ 50 mΩ |
|
Resistência ao isolamento |
≥ 1000MΩ @100VDC |
|
Resiste à tensão |
100V AC, 1min sem avaria |
| Mecânico |
Pico |
0.8mm |
|
Contagem de alfinetes |
40PIN, Soquete Feminino |
|
Tipo de montagem |
Montador de superfície SMT |
|
Ciclos de acasalamento |
≥ 500 vezes |
|
Altura do casal |
Disponível sob medida (especifique a altura da pilha necessária) |
| Material e revestimento |
Material de contacto |
Fósforo Bronze |
|
Revestimento de contacto |
Ouro sobre Níquel |
|
Material de habitação |
LCP, UL94 V-0 |
| Meio Ambiente |
Temperatura de funcionamento |
-40°C ~ +85°C |
|
Conformidade |
RoHS, REACH SVHC |
| Guia de solda |
Perfil de refluxo |
Seguir a norma J-STD-020, temperatura máxima ≤ 260°C, máximo 5 s |
Referência cruzada / Alternativa
Substituição para o recipiente BTB de 40 pinos da série FX18 da Hirose.
- A mesma pegada de PCB e atribuição de pinos; não é necessária modificação do layout do PCB
- Intercambiável com o cabeçalho de acasalamento original Hirose
- Fonte secundária rentável, resolve longos prazos de entrega e risco de escassez de fornecimento
- Também uma alternativa para a comparação Molex / TE 0,8mm pitch 40P série BTB
Características do produto
- Chave anti-dummy + estrutura de guia de auto-alinhamento, suporta acoplamento cego, evita inserção reversa e dobra de alfinetes
- O contato com a mola de bronze de fósforo mantém a força de contato estável após acasalamento repetido
- Casca de alta temperatura LCP, resistente à solda por refluxo sem chumbo sem deformação
- 0,8 mm de inclinação fina, alta densidade de 40 pinos, economiza espaço em PCB para eletrônicos compactos
- Terminal SMT com almofada de solda plana, excelente coplanaridade para pick & place estável
Vantagens do produto
- Estabilidade do abastecimento: Produção direta de fábrica, sem barreira de MOQ para amostras, ignorando o longo prazo de entrega OEM
- Impressão verificada por engenheiros: Compatibilidade pré-testada, reduzir o ciclo de validação
- Controle de revestimento consistente: espessura uniforme do revestimento de ouro, sinal estável e anticorrosivo
- Automatização pronta: Embalagens em fita e bobina para máquinas de recolha e colocação SMT
- Personalizável: Ajustar a altura de acoplamento, espessura do revestimento, contagem de alfinetes por seu projeto
Aplicação
Modulos de controlo industriais,
Dispositivos inteligentes IoT,
instrumentos manuais,
Eletrónica médica,
módulos de exibição,
Eletrónica auxiliar automotiva,
Dispositivos de consumo finos,
Porta de comunicações PCBA
Embalagem
Tape & Reel (embalagem em bobina):Embalagem de bobina padrão para a máquina SMT pick-and-place. As peças podem ser carregadas diretamente na sua linha de produção automatizada sem reembalagem. O serviço de cinta de corte está disponível para protótipos de pequenos lotes.
Tempo de execução
- Encomenda de amostras: 3 dias úteis
- Ordem de produção em massa: 1-3 semanas, dependendo da configuração e da quantidade da encomenda
Certificação de fábrica e serviço personalizado
- Certificações: ISO9001, RoHS, REACH
- Personalização disponível: modificação da altura da pilha, espessura de revestimento, postes de localização, cor da carcaça, alteração da contagem de alfinetes, marcação OEM.
- Política de amostragem: suporte a amostras gratuitas, produção rápida de amostras.
- MOQ: MOQ baixo para itens padrão; MOQ de ferramentas personalizadas a confirmar pela engenharia.
- Fornecemos revisão de engenharia pré-venda, validação de desenho e relatório de teste de confiabilidade mediante solicitação.
Orientações para a selecção de engenheiros
- Confirmação necessáriaAltura do casalPrimeiro, temos várias opções de altura de empilhamento para a série 40P de 0,8 mm
- Verifique a pegada de PCB contra a nossa folha de dados fornecida antes do congelamento do layout
- Para aplicações de sinal de alta velocidade, solicitar um relatório de ensaio de impedância
- Se a sua parte de acasalamento é um cabeçalho Hirose original, confirme a compatibilidade de acasalamento antes do ensaio em massa
- Temperatura de funcionamento > 85°C ou ambientes com vibração elevada, por favor, informe-nos para uma actualização do contacto
Perguntas frequentes
P: Tem um catálogo? Pode enviar-me o catálogo para verificar todos os seus produtos?
R: Sim, pode contactar-nos online ou enviar um e-mail para obter o catálogo.
P: Não consigo encontrar o produto no seu catálogo.Logue, podes fazer este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos dizer qual o produto que você precisa e quantos deseja. Se não tivermos, também podemos projetar e fazer um novo molde para produzi-lo.Para sua referência, a fabricação de um molde comum levará cerca de 35-45 dias.
P: Pode fornecer uma amostra? Estas amostras são gratuitas?
R: Sim, fornecemos 5-10 pcs de amostras gratuitas de conectores para testes.
P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; os produtos personalizados são entregues dentro de 5-7 dias
P: Como enviar a minha encomenda?
R: Para pequenos pacotes, envie-os por express, como DHL, FedEx, UPS, TNT, EMS. Isso é serviço porta a porta. Para grandes pacotes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão.Nós seremos responsáveis por qualquer dano do produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar em RMB?
A: Aceitamos T/T ((Transferência bancária), Western Union e PayPal. Por favor, certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar dinheiro em RMB. Sem problema.
7P: Que tal o controlo de qualidade da sua empresa?
R: Seguimos estritamente a ISO9001; IQC, OQC, IPQC e QA ocupam 10% do nosso departamento de Qualidade.
P: Preciso da sua lista de preços de todos os seus produtos.
R: Não temos uma lista de preços de todos os nossos produtos.e os preços estão sempre a mudar por causa do custo do material e da quantidadeE você pode nos dar uma lista de todos os itens que você precisa; vamos confirmar cuidadosamente um por um e dar-lhe uma especificação e lista de preços
P: Você pode fazer produtos personalizados e embalagens personalizadas?
A: Sim. Nós fizemos um monte de personalizado
Os produtos para os nossos clientes antes (principalmente arneses de arame).Só tenho que dizer que vai causar algum custo adicional.
Q: Que certificados tem?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
