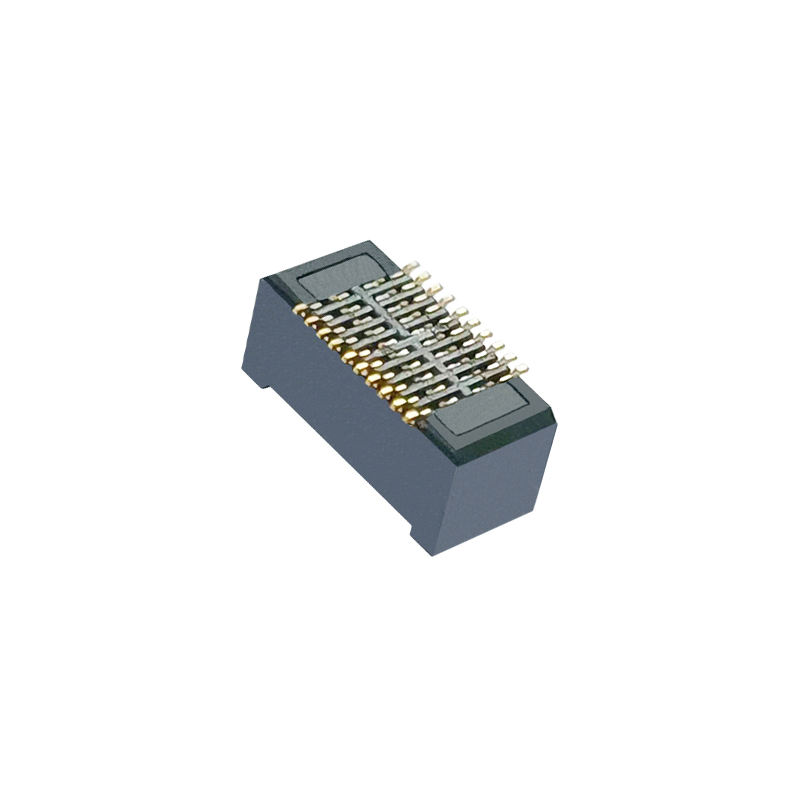

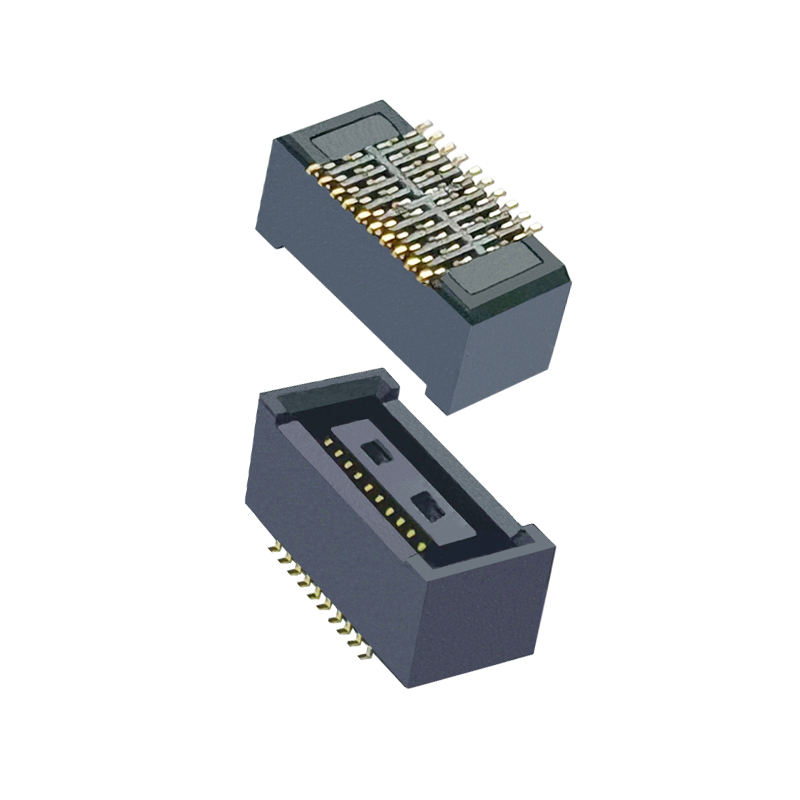

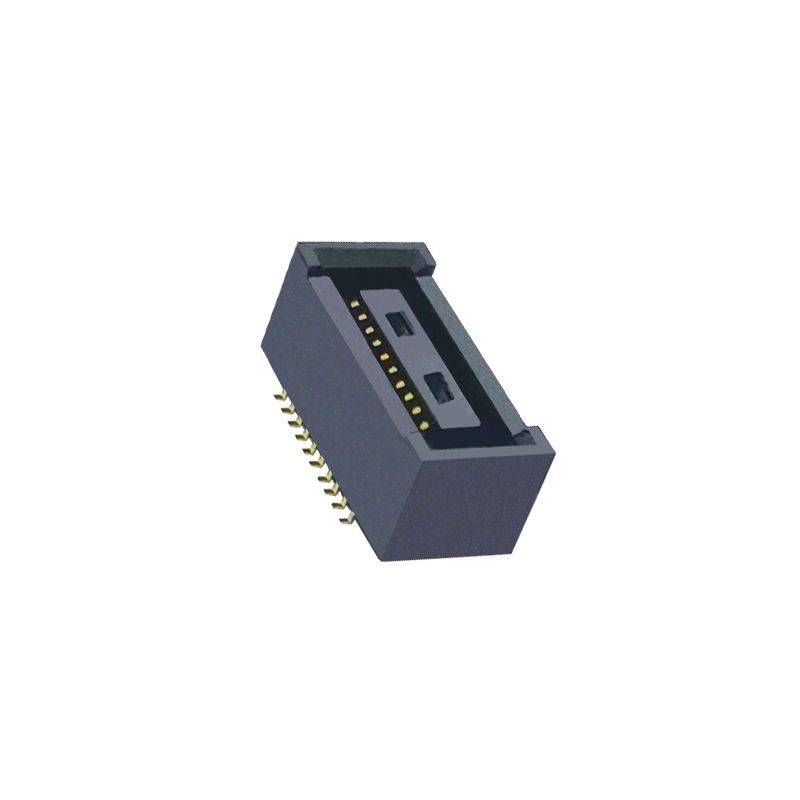

Conector Board to Board Compatível com DF40HC(4.0)-20DS-0.4 - Passo de 0.4mm, Dupla Fila, BTB Fêmea
Destaques do Produto
✅ Acoplamento Cego e Autoalinhamento: Nervuras de guia fornecem tolerância de flutuação XY de ±0.33mm, absorvem o desvio de montagem da PCB, evitam danos aos pinos durante o acoplamento cego
✅ Desempenho de Sinal de Alta Velocidade: Suporta até 20Gbps, totalmente compatível com transmissão de sinal MIPI, USB3.1 Gen2, PCIe
✅ Altura Acoplada Fixa: 4.0mm: Controle preciso da altura de empilhamento para folga controlada da PCB, design mecânico estável de múltiplas placas
✅ Embalagem em Fita e Bobina SMT: Diretamente compatível com máquinas automáticas de pick-and-place para produção em massa
✅ Barreira Anti-Ascensão de Solda: Barreira de níquel impede a ascensão de solda para a área de contato, melhora o rendimento de soldagem
Descrição do Produto
| Categoria |
Item |
Especificação |
| Elétrico |
Passo |
0.4 mm |
|
Contagem de Pinos / Fileiras |
20 pinos, dupla fila |
|
Corrente Nominal por Contato |
0.3 A |
|
Tensão Nominal |
30 V DC |
|
Resistência de Contato |
≤30 mΩ |
|
Resistência de Isolamento |
≥500 MΩ @ 500V DC |
|
Tensão de Suporte |
250V AC por 1 min |
| Mecânico |
Altura Acoplada |
4.0 mm |
|
Faixa de Autoalinhamento |
±0.33 mm eixo X / Y |
|
Ciclos de Acoplamento |
30 ciclos no mínimo |
|
Tipo de Montagem |
Montagem em superfície SMT |
| Material e Revestimento |
Carcaça |
LCP, UL94 V-0 |
|
Material do Contato |
Bronze Fosforoso |
|
Revestimento da Área de Acoplamento |
Revestimento de ouro (0.2μm) sobre barreira de níquel |
|
Revestimento do Terminal |
Estanho sobre níquel |
| Ambiente |
Temp. de Operação |
-35℃ ~ +85℃ |
|
Conformidade |
RoHS, REACH |
| Guia de Soldagem |
Perfil de Refluxo |
Refluxo SMT padrão, temperatura de pico ≤260℃, 10s máx. |
Referência Cruzada / Alternativa
Este receptáculo fêmea BTB écompatível pin-a-pin e com footprint com o Hirose DF40HC(4.0)-20DS-0.4V(51). Engenheiros podem usá-lo como uma alternativa direta para validação de protótipos e produção em massa. Mesmo footprint de PCB, mesma interface de acoplamento, sem necessidade de redesenho da PCB.
Nota de diferenciação: Fornecimento direto de fábrica, prazo de entrega mais curto, MOQ flexível, fornecimento estável a longo prazo para evitar escassez de marcas internacionais e flutuações de preço.
Característica do Produto
- Polarização embutidaChave de proteção contra erro de encaixe, evita acoplamento reverso e esmagamento de pinosNervuras de reforço com absorção de choque em ambos os lados, absorvem estresse mecânico durante montagem e vibração
- Estrutura de contato fechada quando acoplada, proteção contra poeira e contaminação
- Feedback tátil claro de clique quando totalmente acoplado, fácil inspeção de montagem
- Área de captação a vácuo suficiente para posicionamento SMT estável
- Vantagens do Produto
Substituição direta
- : Nenhuma alteração de layout necessária para projetos que originalmente usavam a série Hirose DF40Design de alto rendimento
- : Barreira de níquel anti-ascensão de solda reduz a taxa de rejeição de soldagemEstabilidade de fornecimento
- : Fábrica de conectores de precisão doméstica, não sujeita a interrupções de estoque de marcas estrangeirasSuporte rápido de engenharia
- : Amostras grátis para validação de hardware; suporte rápido de desenhos e DFMCusto otimizado
- : Preço de atacado de fábrica, melhor custo total de BOM para volumes médios e altosAplicação
Dispositivos inteligentes portáteis, módulos de display
- Módulos de câmera, interconexão de sinal MIPI
- Eletrônicos portáteis médicos
- Dispositivos IoT, módulos de sensor
- Placas de controle industrial pequenas
- Empilhamento de PCB auxiliar de notebook/tablet
- Embalagem
Fita e Bobina (Embalagem em bobina):
Embalagem padrão em bobina para máquina de pick-and-place SMT. As peças podem ser carregadas diretamente em sua linha de produção automatizada sem reembalagem. Serviço de corte de fita está disponível para protótipos de pequenos lotes.Prazo de Entrega
Pedido de amostra: 3 dias úteis
- Pedido de produção em massa: 1-3 semanas, sujeito à configuração e quantidade do pedido
- Certificação de Fábrica e Serviço Personalizado
Certificações: ISO9001, RoHS, REACH
MOQ
- : MOQ baixo para peças padrãoPolítica de Amostras
- : Suporta amostras grátis; o cliente arca apenas com o custo do frete; liberação rápida de amostrasPersonalização: Contagem de pinos, altura de empilhamento, espessura de revestimento, cor da carcaça disponíveis mediante solicitação. Envie seu desenho de PCB para revisão de engenharia.
- Guia de Seleção do Engenheiro
Confirme a altura acoplada necessária: este modelo = altura de empilhamento de 4.0mm
- Verifique se o footprint da PCB corresponde à série DF40HC antes de congelar o layout
- Para aplicações de alta vibração, confirme o requisito de travamento e retenção mecânica
- Sinal de alta velocidade (≥10Gbps): simulação de controle de impedância disponível mediante solicitação
- Envie sua contagem de pinos, altura de empilhamento, requisito de temperatura para nosso engenheiro para recomendação de peça alternativa, se necessário
- FAQ
P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
P: Não consigo encontrar o produto no seu cata
logo. Vocês podem fabricar este produto para mim?R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos você quer. Se não o tivermos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, a fabricação de um molde comum levará cerca de 35-45 dias.
P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 peças de amostras grátis de conectores para testes. Mas você tem que pagar o custo do frete.
P: E quanto ao seu prazo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias.
P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Este é um serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Seremos responsáveis por quaisquer danos ao produto causados durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como é o controle de qualidade da sua empresa?
R: Segue rigorosamente a ISO9001; IQC, OQC, IPQC e QA ocupam 10% do nosso departamento de Qualidade. O teste CCD é aplicado a 99% das aplicações de produtos da nossa empresa.
P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível listar todos os seus preços em uma lista, e os preços estão sempre mudando devido ao custo do material e à quantidade. E você pode nos dar uma lista de todos os itens que você precisa; nós confirmaremos cuidadosamente um por um e lhe daremos uma lista de especificações e preços.
P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Já fizemos muitos produtos personalizados para nossos clientes antes (principalmente chicotes de fios). Quanto à embalagem personalizada, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Apenas é preciso notar que isso causará um custo adicional.
P: Quais certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
