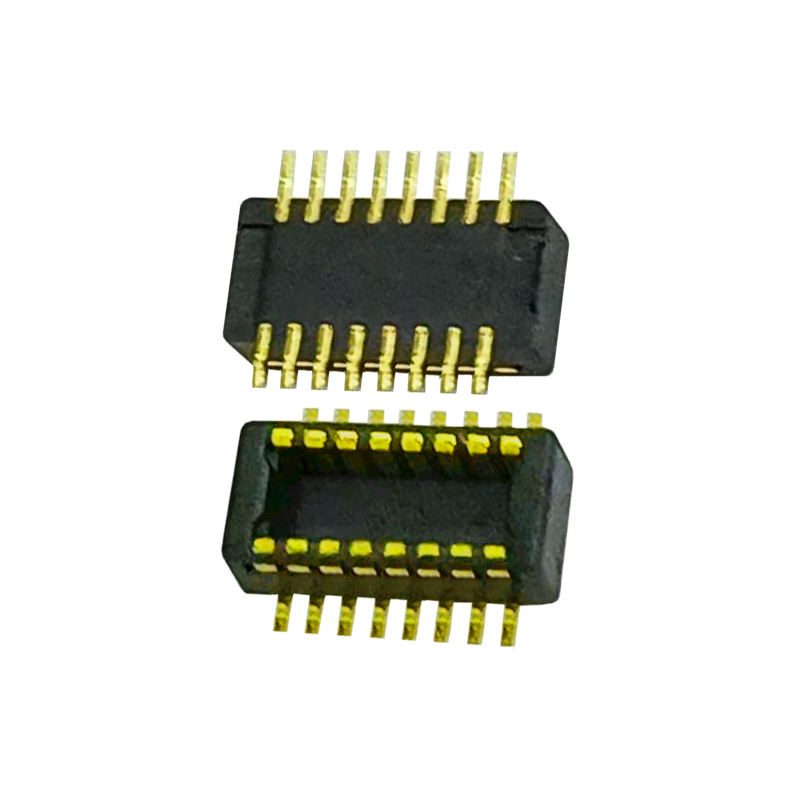

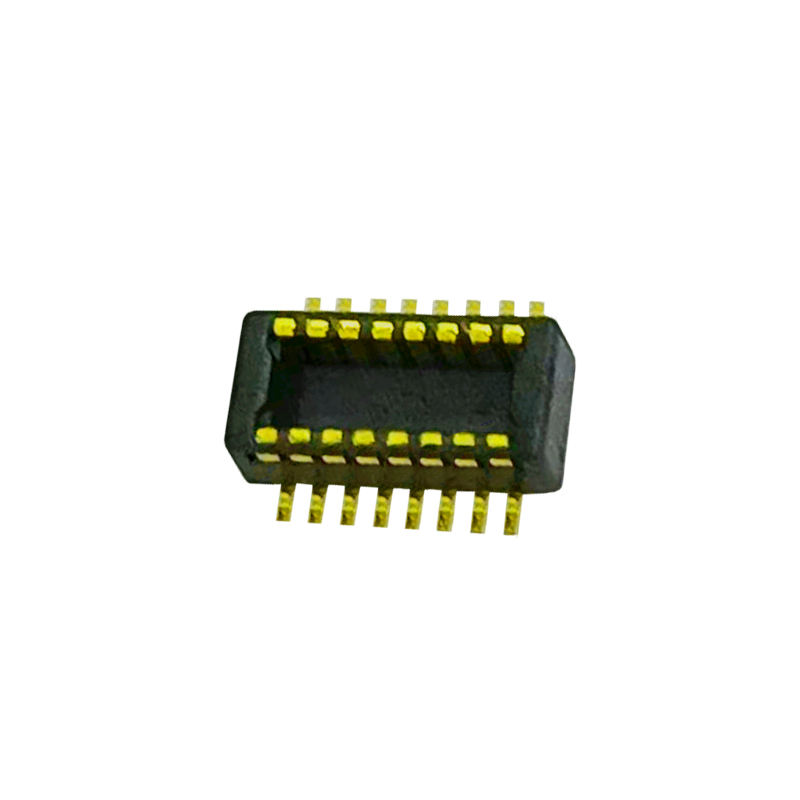

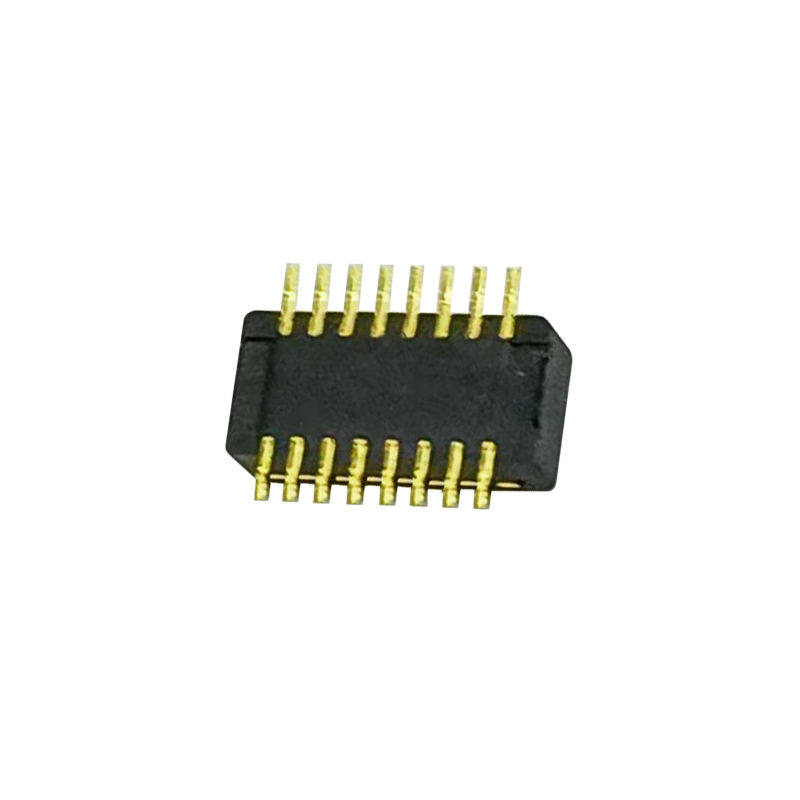

Conector Mezanino Placa a Placa de Passo Estreito de 0.4mm, Dupla Fila, 12 Pinos, Compatível com DF40TC-12DP-0.4 Conector Macho para Placa
Destaques do Produto
✅ Acoplamento Cego e Auto-Alinhamento: Nervuras de guia embutidas, tolerância lateral de 0.33mm, design à prova de falhas contra inserção incorreta, absorve o desvio de montagem e evita danos aos pinos durante o acoplamento manual/automatizado. ✅ Desempenho de Alta Velocidade: Suporta transmissão de sinal de até 20Gbps, compatível com PCIe Gen4, MIPI, USB4 Gen2 para roteamento de sinal de alta densidade.
✅ Altura de Acoplamento Definida: Altura de empilhamento fixa para controle preciso do espaço entre PCBs; layout de dupla fila de baixo perfil economiza espaço na PCB.
Descrição do Produto
| Categoria |
Item |
Parâmetro |
| Elétrico |
Passo |
0.4 mm |
| Número de Pinos |
12 pinos, Dupla Fila |
| Corrente Nominal |
0.3 A por contato |
| Tensão Nominal |
30 V DC |
| Resistência de Contato |
≤ 40 mΩ |
| Resistência de Isolamento |
≥1000 MΩ |
| Tensão de Suporte |
AC 250 V, 1 min |
| Mecânico |
Ciclos de Acoplamento |
≥30 ciclos |
| Tolerância de Auto-Alinhamento |
±0.33 mm |
| Altura de Acoplamento |
Corresponde à altura de empilhamento da série DF40TC |
| Tipo de Montagem |
Montagem em Superfície SMT |
| Material e Revestimento |
Material do Contato |
Bronze Fosforoso |
| Revestimento do Contato |
Contato banhado a ouro, barreira de níquel para evitar capilaridade de solda |
| Isolador |
Plástico Resistente a Altas Temperaturas LCP |
| Ambiental |
Temperatura de Operação |
-40°C ~ +85°C |
| Conformidade |
RoHS, REACH |
| Guia de Soldagem |
Soldagem por Refluxo |
Perfil padrão de refluxo SMT, temperatura de pico ≤260°C |
Referência Cruzada / Alternativa
Substituição direta compatível pino a pino e com footprint para Hirose DF40TC-12DP-0.4. Alternativa de substituição direta sem redesenho do layout da PCB. Também referência cruzada para conectores mezanino 0.4mm B2B da série Molex SlimStack e Kyocera 5804 para fornecimento alternativo.
Característica do Produto
- Estrutura de acoplamento cego anti-falha, ampla faixa de auto-alinhamento para reduzir sucata de montagem.
- Barreira de níquel impede a capilaridade de solda durante o refluxo, protege o contato de ouro.
- Nervuras reforçadas de absorção de choque, boa resistência a vibrações e quedas.
- Contato totalmente fechado quando acoplado, bloqueia contaminação por poeira e fluxo.
- Passo estreito de dupla fila compacto, maximiza a utilização do espaço da PCB.
- Layout da pad SMT corresponde ao footprint original DF40TC para substituição direta.
Vantagens do Produto
- Tempo de entrega mais curto vs peças originais HRS importadas; evita longos backlogs de OEM.
- Plating e força de contato consistentes para integridade de sinal estável de alta velocidade.
- Inspeção visual e elétrica rigorosa de 100% antes do envio.
- Embalagem em fita de rolo pronta para pick & place SMT, sem necessidade de reembalagem para sua linha de montagem.
- Personalização flexível: ajuste de altura de empilhamento, contagem de pinos ou espessura de ouro mediante solicitação.
Aplicação
Placas embarcadas industriais,
dispositivos vestíveis,
módulos de sensores médicos,
sub-placas de tablets e laptops,
módulos de câmera / LiDAR,
instrumentos de teste portáteis,
hardware de computação de borda AI.
Embalagem
Fita e Bobina (Embalagem em rolo): Embalagem padrão em rolo para máquina de pick-and-place SMT. As peças podem ser carregadas diretamente em sua linha de produção automatizada sem reembalagem. Serviço de corte de fita disponível para protótipos de pequenos lotes.
Tempo de Entrega
- Pedido de amostra: 3 dias úteis
- Pedido de produção em massa: 1-3 semanas, sujeito à configuração e quantidade do pedido
Certificação de Fábrica e Serviço Personalizado
Certificações: ISO9001, RoHS, REACH
- MOQ: MOQ baixo para peças padrão
- Política de Amostra: Suporta amostras grátis; o cliente arca apenas com o custo do frete; liberação rápida de amostras
- Personalização: Contagem de pinos, altura de empilhamento, espessura de revestimento, cor da carcaça disponíveis mediante solicitação. Envie seu desenho de PCB para revisão de engenharia.
Guia de Seleção do Engenheiro
- Confirme a Altura de Acoplamento primeiro; este é o parâmetro mais crítico para o design do espaço da PCB.
- Verifique a contagem de pinos, os requisitos de velocidade do sinal (se >10Gbps, faremos uma verificação de impedância).
- Verifique a faixa de temperatura de operação e o ambiente de vibração para uso industrial/médico.
- Para substituição direta: confirme se o footprint da PCB corresponde ao DF40TC-12DP-0.4 antes da produção em massa.
- Solicite amostras grátis para teste de montagem SMT e validação de integridade de sinal.
FAQ
P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
P: Não consigo encontrar o produto no seu catálogo. Vocês podem fabricar este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos você quer. Se não o tivermos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, a fabricação de um molde comum levará cerca de 35-45 dias.
P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 peças de amostras grátis de conectores para testes. Mas você tem que pagar o custo de envio
P: E quanto ao seu tempo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias
P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Este é um serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Seremos responsáveis por quaisquer danos ao produto causados durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como é o controle de qualidade da sua empresa?
A: Segue rigorosamente a ISO9001; IQC, OQC, IPQC e QA ocupam 10% do nosso departamento de Qualidade. O teste CCD é aplicado a 99% das aplicações de produtos da nossa empresa.
P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível colocar todos os seus preços em uma lista, e os preços estão sempre mudando devido ao custo do material e à quantidade. E você pode nos dar uma lista de todos os itens que você precisa; nós confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços
P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos produtos personalizados
para nossos clientes antes (principalmente chicotes de fios). Sobre embalagens personalizadas, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Basta apontar que isso causará algum custo adicional.
P: Quais certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
