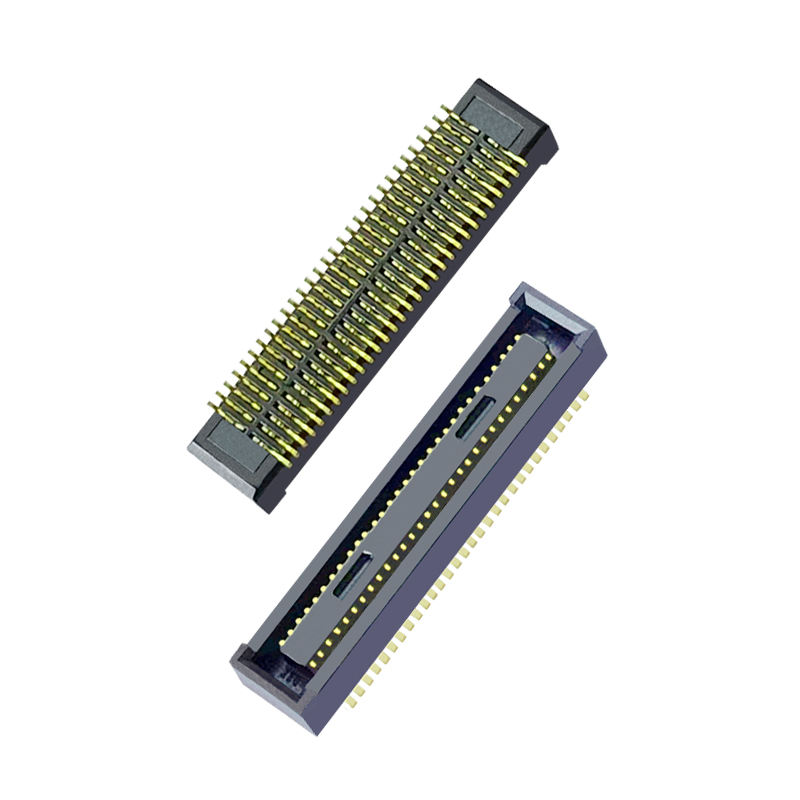

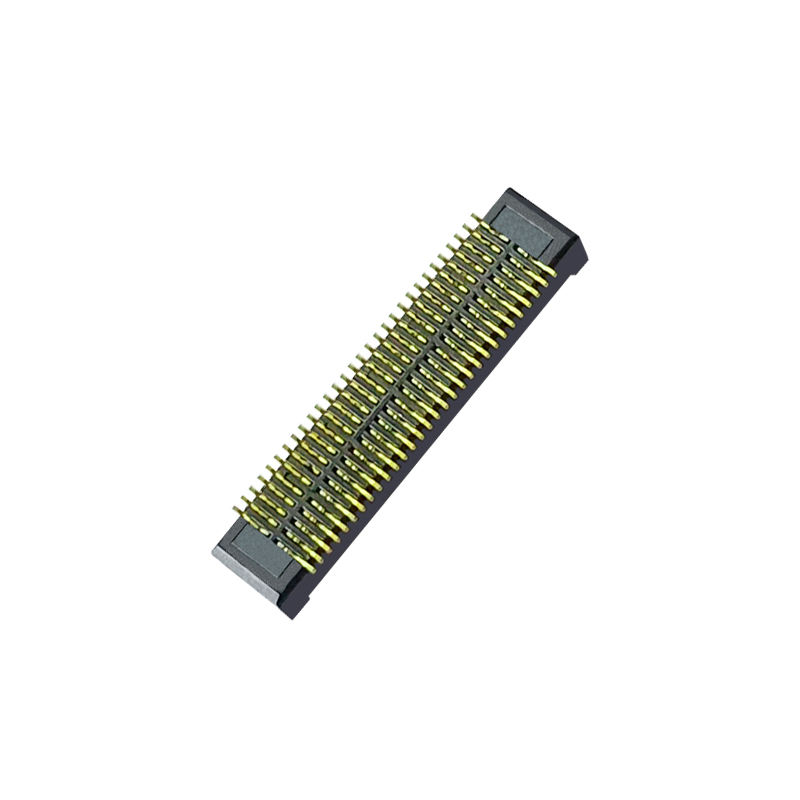

Conector Mezanino Placa a Placa de Passo Estreito de 0,4 mm, Dupla Fila, 12 Pinos, Compatível com DF40TC-12DP-0,4 Conector Macho para Placa
Destaques do Produto
- Acoplamento Cego e Autoalinhamento: Nervuras de guia embutidas absorvem o desvio de montagem, evitam danos aos pinos durante o acoplamento manual/automatizado
- Desempenho de Alta Velocidade: Suporta PCIe 4.0 / 16Gbps, integridade de sinal estável para pares diferenciais de alta velocidade
- Altura de Acoplamento Controlada: Altura de empilhamento fixa de 2,0 mm, controle preciso do espaço da PCB para design de módulo empilhado compacto

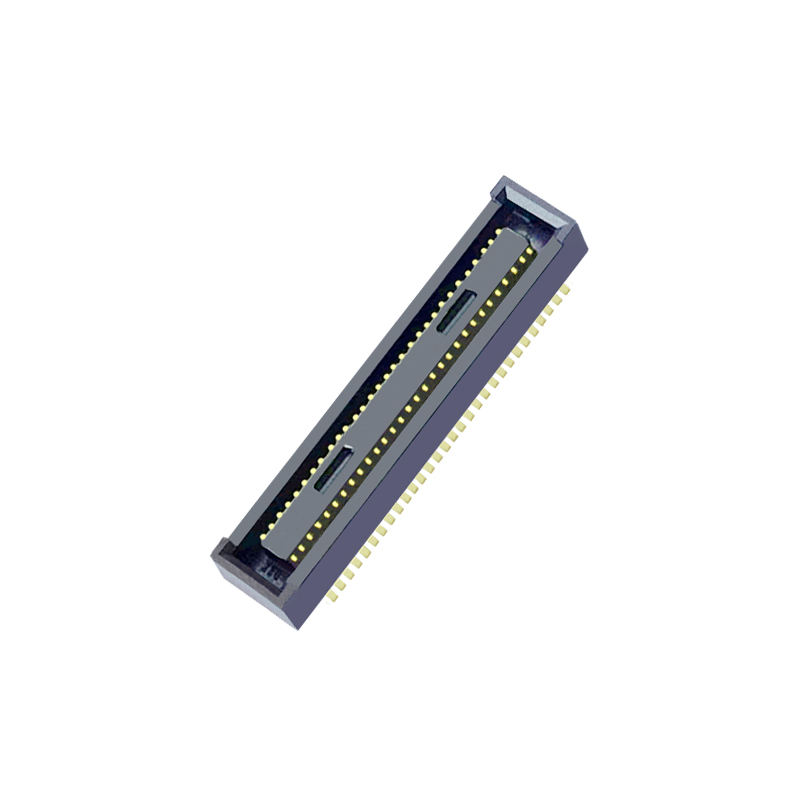

- Passo fino de 0,4 mm, 60 posições, receptáculo fêmea de montagem em superfície SMT
Descrição do Produto
| Categoria |
Item |
Parâmetro |
| Elétrico |
Passo do Contato |
0,4 mm |
|
Posição |
60P |
|
Corrente Nominal |
0,3 A por pino |
|
Tensão Nominal |
30 V AC |
|
Resistência de Contato |
≤50 mΩ |
|
Resistência de Isolamento |
≥1000 MΩ |
|
Tensão de Suporte |
100 V AC / 1 min |
|
Taxa Máxima de Dados |
16 Gbps (PCIe Gen4) |
| Mecânico |
Altura de Empilhamento Acoplado |
2,0 mm |
|
Ciclos de Acoplamento |
Mínimo de 10 ciclos |
|
Tolerância de Autoalinhamento |
±0,33 mm de desvio XY |
|
Tipo de Montagem |
Montagem em Superfície SMT |
| Material e Revestimento |
Carcaça |
LCP, UL94V-0 |
|
Material do Contato |
Liga de Cobre |
|
Revestimento do Contato |
Revestimento de ouro sobre barreira de níquel |
|
Barreira |
Parede de níquel anti-migração de solda |
| Ambiente |
Temperatura de Operação |
-40℃ ~ +125℃ |
|
Conformidade |
RoHS, REACH |
| Soldagem |
Perfil de Refluxo |
Refluxo sem chumbo, seguir IPC/JEDEC J-STD-020 |
|
Nota |
Não soldar manualmente na área de contato |
Referência Cruzada / Alternativa
Substituição direta compatível em pegada e desempenho para Hirose DF40TC(2.0)-60DS-0.4V. Mesmo padrão de terra da PCB, interface de acoplamento, desempenho elétrico e mecânico. Alternativa drop-in para falta de estoque HRS, redução de custos, estratégia de fornecimento multi-fonte. Nenhuma modificação no layout da PCB é necessária para substituição.
Característica do Produto
- Nervuras de guia integradas para acoplamento cego e autoalinhamento, reduz o desperdício de montagem devido a desalinhamento
- Barreira anti-migração de solda, evita a migração de solda para a zona de contato durante o refluxo SMT
- Estrutura de isolador reforçada, resistência a choques e vibrações para montagens empilhadas compactas
- Cavidade de contato totalmente blindada, bloqueia poeira e contaminação por fluxo
- Características estáveis de alta frequência, baixa diafonia para transmissão de sinal de alta velocidade
- Feedback tátil claro para confirmar o acoplamento completo
Vantagens do Produto
✅ Substituição drop-in: Mesma pegada da série HRS DF40TC, zero retrabalho de layout
✅ Amigável à montagem: Design de autoalinhamento tolera desvio de posicionamento, menor taxa de falha de montagem
✅ Sinal estável de alta velocidade: Geometria de contato otimizada para sinal diferencial de alta velocidade
✅ Embalagem em fita e rolo SMT: Diretamente compatível com máquinas automáticas pick & place
✅ Mitigação de risco multi-fonte: Evita tempo de entrega e flutuação de preço de fornecedor único
✅ Direto da fábrica: Suporte flexível para amostras e pequenos lotes para validação de engenharia
Aplicação
- Módulos de controle industrial
- Placas embarcadas compactas médicas
- Módulos de câmera/sensor de visão
- Dispositivos portáteis
- Módulos SSD / armazenamento de alta velocidade
- Montagens eletrônicas auxiliares automotivas
- Soluções de PCB empilhadas para eletrônicos de consumo
Embalagem
Fita e Rolo (Embalagem em rolo): Embalagem padrão em rolo para máquina pick-and-place SMT. As peças podem ser carregadas diretamente em sua linha de produção automatizada sem reembalagem. Serviço de corte de fita está disponível para protótipos de pequenos lotes.
Prazo de Entrega
- Pedido de amostra: 3 dias úteis
- Pedido de produção em massa: 1-3 semanas, sujeito à configuração e quantidade do pedido
Certificação de Fábrica e Serviço Personalizado
Certificações: ISO9001, RoHS, REACH em conformidade.
- Política de Amostra: Amostras gratuitas disponíveis, liberação rápida de amostras
- MOQ: MOQ baixo para peças padrão; contagem de pinos/altura de empilhamento personalizada disponível mediante solicitação
- Personalização: PIN personalizado, altura de empilhamento, espessura de revestimento, opções de blindagem para requisitos de projetos especiais
- Suporte completo de engenharia: Datasheet, desenho 2D/3D, pegada de PCB, relatório de teste disponível mediante solicitação
Guia de Seleção do Engenheiro
- Confirme sua altura de empilhamento acoplado necessária (suportamos múltiplas variantes de altura da série DF40TC)
- Verifique a pegada da PCB; esta peça corresponde ao padrão de terra HRS DF40TC(2.0)-60DS-0.4V
- Verifique o requisito de alta velocidade: Para sinal PCIe4 / 16Gbps, use roteamento de par casado
- Verificação mecânica: Faixa de autoalinhamento de 0,33 mm; evite força de acoplamento excessiva
- SMT: Use perfil de refluxo sem chumbo padrão; design de abertura de stencil de acordo com nossa recomendação de pegada de PCB
- Entre em contato com nossa equipe de engenharia para suporte de simulação de empilhamento ou validação de acoplamento
FAQ
P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
P: Não consigo encontrar o produto em seu catálogo. Vocês podem fabricar este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos você quer. Se não o tivermos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35-45 dias.
P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 peças de amostras de conectores gratuitas para testes. Mas você tem que pagar o custo de envio
P: E quanto ao seu tempo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias
P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Esse é o serviço Porta a Porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Seremos responsáveis por quaisquer danos ao produto causados durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da Fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como está o controle de qualidade da sua empresa?
R: Segue rigorosamente a ISO9001; IQC, OQC, IPQC e QA ocupam 10% do nosso departamento de Qualidade. O teste CCD é aplicado a 99% das aplicações de produtos da nossa empresa.
P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível fazer todos os seus preços em uma lista, e os preços estão sempre mudando devido ao custo do material e à quantidade. E você pode nos dar uma lista de todos os itens que você precisa; nós confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços
P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos produtos personalizados
para nossos clientes antes (principalmente chicotes de fios). Sobre embalagens personalizadas, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Apenas é preciso apontar que isso causará um custo adicional.
P: Que certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
