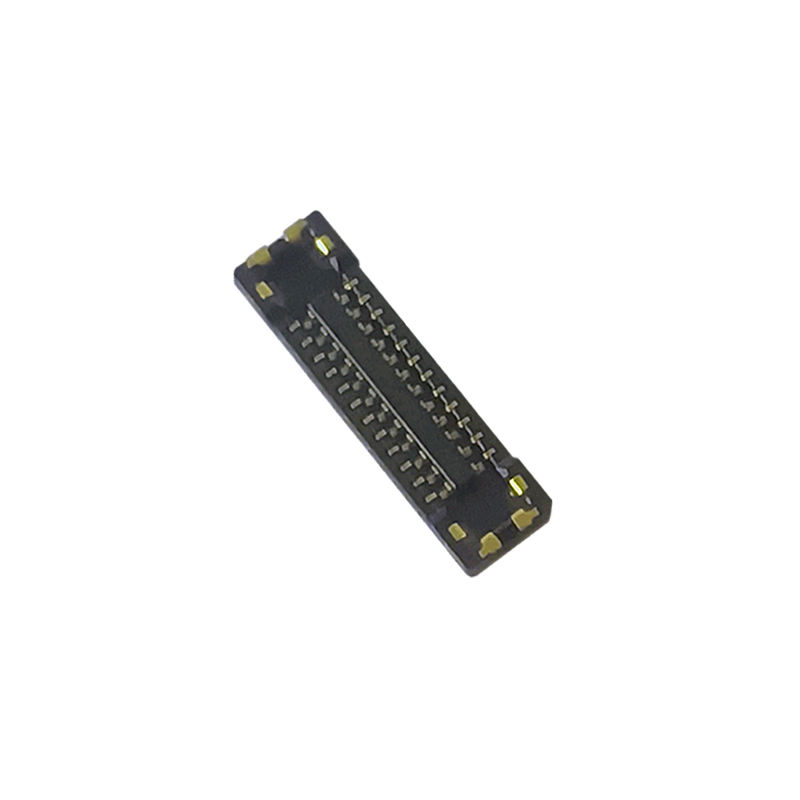

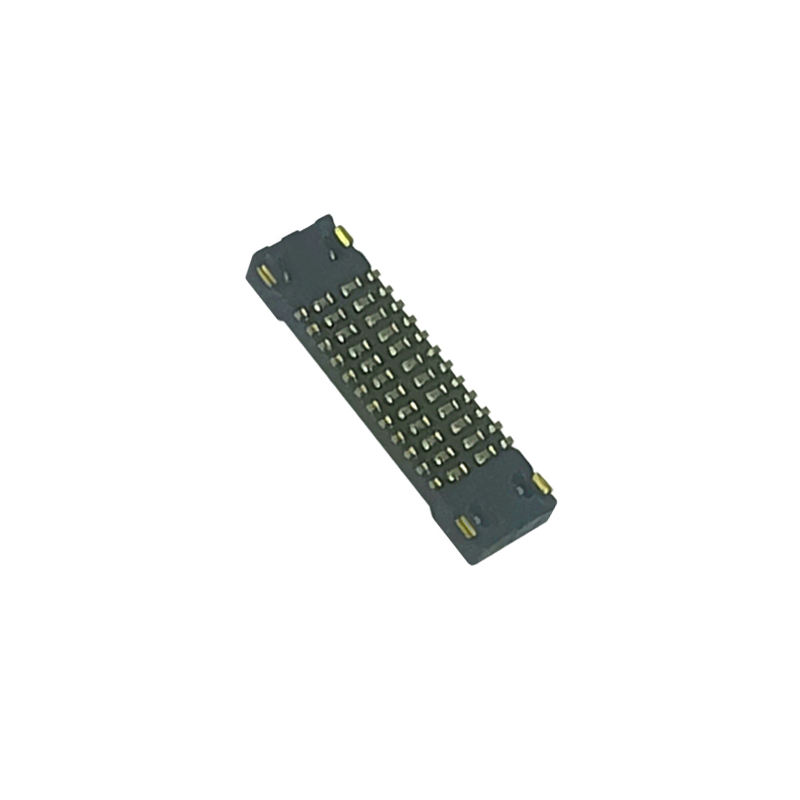

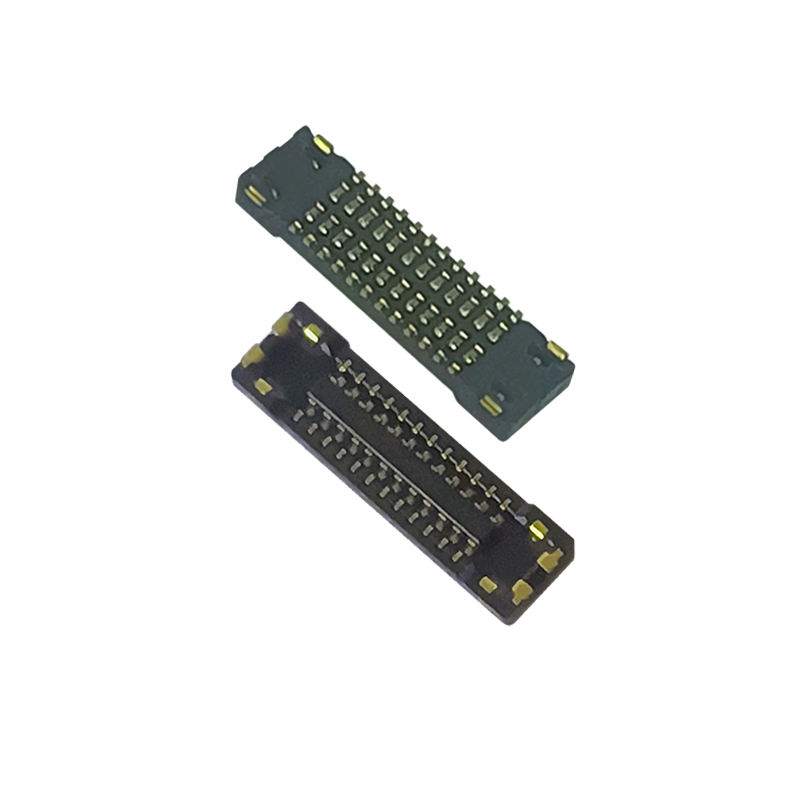

24Pin 0,35mm Pitch estreito BTB Assento feminino WP27D-S024VA1-R15000 Conectores de mesa a mesa Conectores compatíveis
Destaques do produto
✅ Blind Mating & Self Alignment Quadro de guia anti-desalinhamento, absorve o deslocamento da montagem, evita danos aos pinos durante o acoplamento manual / automático
✅ Integridade do sinal de alta velocidade, transmissão estável de alta frequência para empilhamento compacto de PCB de várias camadas
✅ Altura fixa de empilhamento de 0,7 mm, controle preciso do intervalo do PCB para design de dispositivos de perfil fino
✅ Estrutura de contato de dois pontos, anti-vibração e anti-choque, feedback de clique claro para confirmação completa do acasalamento
✅ Embalagem de bobina de fita SMT, escolha direta e coloque na sua linha de montagem automática
Descrição do produto
| Categoria |
Ponto |
Especificações |
| Performance elétrica |
Pico |
0.35mm |
|
Contagem de alfinetes |
24P (sinal + terminais de alimentação integrados) |
|
Voltagem nominal |
50 V AC/DC |
|
Corrente nominal |
Pin de sinal:0.3A; pin de alimentação:3.0A |
|
Resistência ao contacto |
Signalização ≤ 70mΩ; Potência ≤ 20mΩ (inicial) |
|
Resistência ao isolamento |
≥ 1000MΩ @ 250VDC |
|
Resistente à Tensão |
150V AC, 60s sem avaria |
| Performance mecânica |
Altura do casal |
0.7 mm |
|
Durabilidade |
30 ciclos de acasalamento |
|
Força de acasalamento / desacasalamento |
Força de inserção baixa controlada, força de retenção estável |
| Material e revestimento |
Material de contacto |
Ligação de cobre |
|
Revestimento de contacto |
Revestimento em ouro na área de acasalamento; barreira de níquel para evitar a soldagem |
|
Isolador |
LCP plástico de alta temperatura, UL94V-0 |
| Ambiente |
Temperatura de funcionamento |
-40°C ~ +85°C |
|
Conformidade |
RoHS, REACH |
| Guia de solda |
Tipo de montagem |
Montador de superfície SMT |
|
Perfil de refluxo |
Pico máximo de 260°C, refluxo SMT padrão |
Referência cruzada / Alternativa
Alternativa compatível com o JAE WP27D-S024VA1-R15000.
A mesma pegada, altura de empilhamento, definição de alfinete e desempenho elétrico.
Substituição direta da peça original JAE sem revisão do traçado do PCB.
Também serve como uma alternativa de baixo custo para marcas internacionais premium de BTB para aplicações de mezanino de 0,35 mm de passo ultrafinho.
Características do produto
- Quadro de orientação de metal incorporado para acoplamento cego e autoalinhamento, tolera deslocamento de montagem menor, impede a flexão do alfinete na produção em massa
- Design de contato de dois pontos, mantém a resistência de contato estável sob vibração e choque
- Sinais híbridos + terminais integrados de energia, poupando espaço no PCB
- Altura de empilhamento de baixo perfil de 0,7 mm, ideal para empilhamento de dispositivos finos
- Revestimento de contacto com ouro, excelente anti-oxidação e desempenho do sinal de alta frequência
- Estrutura de reforço de retenção, protege o isolante durante o acasalamento
- Clique audível claro para confirmar o acasalamento completo, reduzindo o risco de acasalamento incompleto
Vantagens do produto
- Substituição amigável para os engenheiros: A mesma pegada que a peça JAE original, sem necessidade de reformulação do PCB
- Melhor estabilidade de abastecimento: Tempo de execução curto versus ciclos de execução longos da marca original no estrangeiro
- Pronto para produção em massa: Controlo rigoroso da coplanaridade, elevado rendimento de montagem SMT
- Optimização dos custos: Preços competitivos sem sacrificar a alta frequência e a fiabilidade mecânica
- Apoio técnico rápido: Ficha de dados, ficheiro 3D STEP, impressão de PCB disponível mediante pedido
Aplicação
Dispositivos portáteis,
relógios inteligentes,
Óculos AR/VR,
Submódulos de smartphones,
módulos internos de comprimidos,
sensores compactos de IoT,
Eletrônicos médicos portáteis,
módulos de câmaras de pequena dimensão,
Mini módulos de exibição.
Embalagem
Tape & Reel (Rol): 15.000 peças/rolo.
Totalmente compatível com as máquinas SMT e pronto para carregar diretamente na sua linha de produção.
Tempo de execução
- Provas: 3 dias úteis
- Encomenda a granel: 1 ~ 3 semanas
- MOQ: Negociável
- Apoio a amostras gratuitas; liberação rápida de amostras para validação de engenharia
Certificação de fábrica e serviço personalizado
Certificações: ISO9001, RoHS, REACH.
- Política de amostragem: amostras gratuitas disponíveis, liberação rápida de amostras
- MOQ: MOQ baixo para peças padrão; número de alfinetes personalizados/altura de empilhamento disponível mediante pedido
- Personalização: PIN personalizado, altura de empilhamento, espessura de revestimento, opções de blindagem para requisitos especiais do projeto
- Suporte técnico completo: folha de dados, desenho 2D/3D, impressão de PCB, relatório de ensaio disponível mediante pedido
Orientações para a selecção de engenheiros
- Confirme a altura de empilhamento desejada: este modelo está fixado em 0,7 mm. Contacte-nos se precisar de outra altura de empilhamento.
- Verifique a pegada do PCB: verifique com a pegada fornecida antes do congelamento do layout.
- Avaliação do método de acoplamento: esta peça suporta acoplamento às cegas, recomendado para montagem automática ou manual com dificuldade de alinhamento.
- Projeto de alta velocidade: contacte a nossa equipa de integridade do sinal se precisar de dados de teste de perda de impedância/inserção.
- Primeiro a amostra: sempre realizar a validação do protótipo com amostras gratuitas antes da produção em massa.
Perguntas frequentes
P: Tem um catálogo? Pode enviar-me o catálogo para verificar todos os seus produtos?
R: Sim, pode contactar-nos online ou enviar um e-mail para obter o catálogo.
P: Não consigo encontrar o produto no seu catálogo.Logue, podes fazer este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos dizer qual o produto que você precisa e quantos deseja. Se não tivermos, também podemos projetar e fazer um novo molde para produzi-lo.Para sua referência, a fabricação de um molde comum levará cerca de 35-45 dias.
P: Pode fornecer uma amostra? Estas amostras são gratuitas?
R: Sim, fornecemos 5-10 pcs de amostras gratuitas de conectores para testes.
P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; os produtos personalizados são entregues dentro de 5-7 dias
P: Como enviar a minha encomenda?
R: Para pequenos pacotes, envie-os por express, como DHL, FedEx, UPS, TNT, EMS. Isso é serviço porta a porta. Para grandes pacotes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão.Nós seremos responsáveis por qualquer dano do produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar em RMB?
A: Aceitamos T/T ((Transferência bancária), Western Union e PayPal. Por favor, certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar dinheiro em RMB. Sem problema.
7P: Que tal o controlo de qualidade da sua empresa?
R: Seguimos estritamente a ISO9001; IQC, OQC, IPQC e QA ocupam 10% do nosso departamento de Qualidade.
P: Preciso da sua lista de preços de todos os seus produtos.
R: Não temos uma lista de preços de todos os nossos produtos.e os preços estão sempre a mudar por causa do custo do material e da quantidadeE você pode nos dar uma lista de todos os itens que você precisa; vamos confirmar cuidadosamente um por um e dar-lhe uma especificação e lista de preços
P: Você pode fazer produtos personalizados e embalagens personalizadas?
A: Sim. Nós fizemos um monte de personalizado
Os produtos para os nossos clientes antes (principalmente arneses de arame).Só tenho que dizer que vai causar algum custo adicional.
Q: Que certificados tem?
A: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
