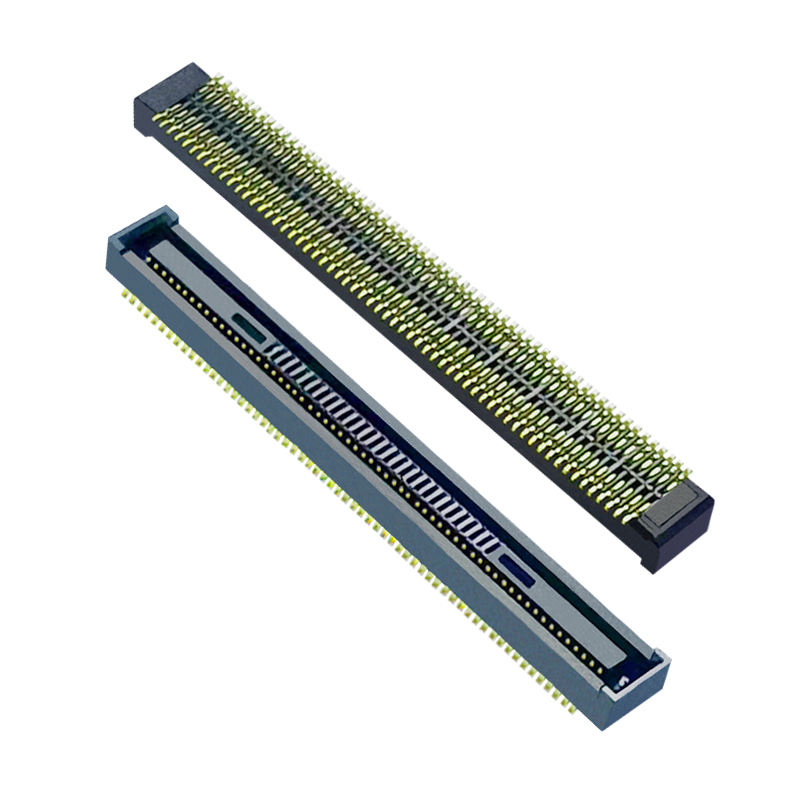

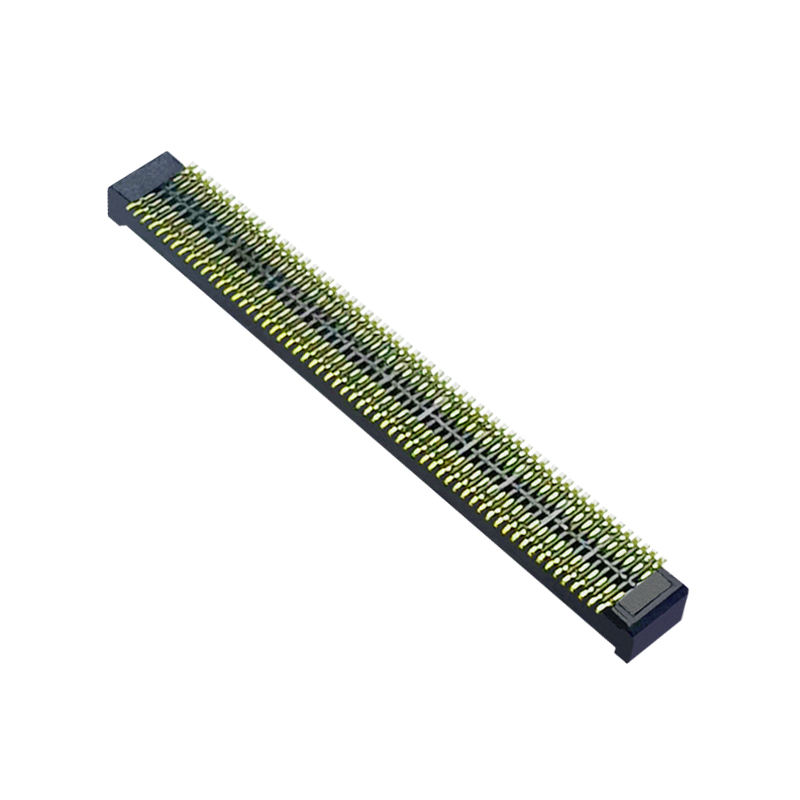

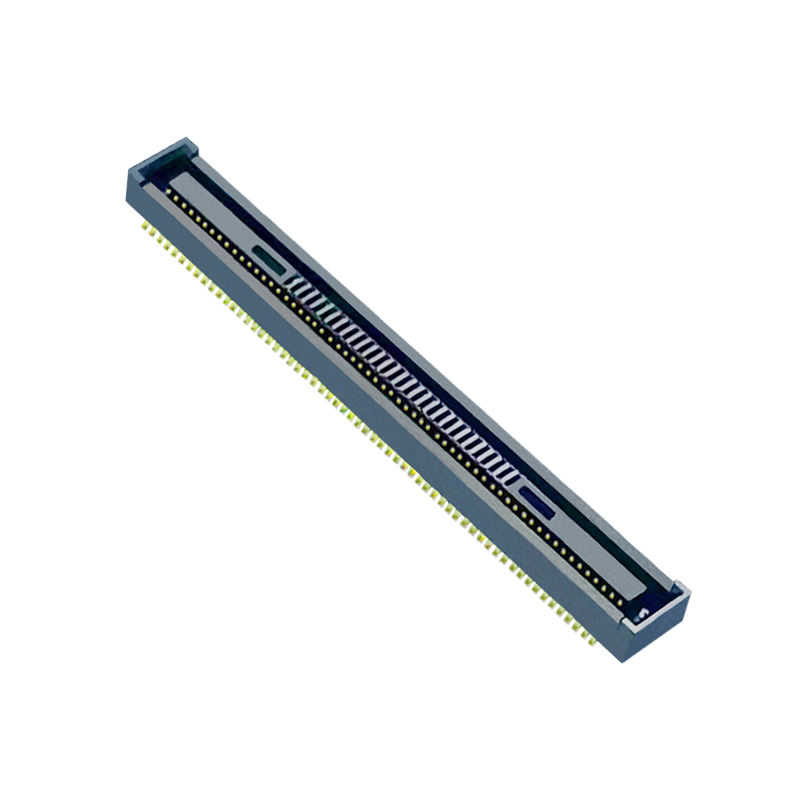

Compatível com Hirose DF40TC (2.0) -120DS-0.4- Conector Placa a Placa SMT DF40TC Series de 0.4mm de Passo Fêmea
Destaques do Produto
✅ Guias de encaixe cego e autoalinhamento, tolerância de desalinhamento XY de ±0.33mm, design à prova de falhas contra inserção incorreta, reduz sucata de montagem
✅ Desempenho de sinal de alta velocidade, suporta PCIe Gen4 / USB4 Gen2 até 16~20Gbps, estável para pares diferenciais de alta velocidade
✅ Altura fixa de empilhamento acoplado de 2.0mm, controle preciso do espaçamento da placa para design de módulo fino
✅ Alta densidade de 120 pinos, passo de 0.4mm SMT montagem em superfície, pegada compacta
✅ Embalagem em Fita e Bobina, pick & place direto para linha de montagem SMT
Descrição do Produto
| Categoria |
Item |
Especificação |
| Elétrica |
Corrente Nominal |
0.3A por contato |
|
Tensão Nominal |
30V AC/DC |
|
Resistência de Contato |
Máx. 90mΩ |
|
Resistência de Isolamento |
Mín. 50MΩ @100V DC |
|
Tensão de Suporte |
100V AC, 1min, sem falha |
| Mecânica |
Passo |
0.4 mm |
|
Número de Pinos |
120P |
|
Altura Acoplada |
2.0 mm |
|
Ciclos de Acoplamento |
≥10 ciclos |
|
Faixa de Autoalinhamento |
±0.33mm direção X/Y |
| Material e Revestimento |
Carcaça |
LCP de alta temperatura, preto |
|
Material do Contato |
Bronze Fosforoso |
|
Revestimento do Contato |
Revestimento de ouro na área de contato, barreira de níquel |
| Ambiente |
Temperatura de Operação |
-55℃ ~ +125℃ |
|
Conformidade |
Compatível com RoHS, REACH SVHC |
| Guia de Soldagem |
Tipo de Montagem |
Soldagem por reflow SMT |
|
Perfil de Reflow |
Siga a curva padrão de reflow sem chumbo SMT; estrutura anti-migração de solda |
Referência Cruzada / Alternativa
Substituição direta compatível parasérie Hirose DF40TC(2.0)-120DS-0.4 receptáculo. Pino, pegada, altura de empilhamento e interface de acoplamento totalmente correspondidos. Verificação alternativa: Compare com Molex, Amphenol série 0.4mm de alta velocidade BTB para qualificação de segunda fonte.Nota: Nossa peça é um equivalente form-fit-function, ideal para redução de custo de BOM e mitigação de risco de fornecimento.
Característica do Produto
Guias de encaixe cego e autoalinhamento embutidos, robusto contra danos durante a montagem manual/automatizada
- Estrutura anti-migração de solda impede a capilaridade da solda para a área de contato durante o reflow
- Design de nervura absorvente de choque absorve vibração e estresse de acoplamento, mantém resistência de contato estável
- Carcaça LCP de alta temperatura suporta reflow sem chumbo, adequada para ambiente de trabalho de alta temperatura
- Geometria otimizada da mola de contato, integridade de sinal de alta velocidade estável, baixa diafonia
- Alta densidade de 120 pinos, economiza espaço na PCB para eletrônicos compactos
- Vantagens do Produto
🔹 Alternativa de segunda fonte para Hirose, menor prazo de entrega e melhor flexibilidade de MOQ vs marca original
🔹 100% de continuidade e inspeção visual antes do envio, baixa taxa de falha
🔹 Estrutura de contato ajustada para alta velocidade, integridade de sinal validada para sinais diferenciais de alta velocidade
🔹 Design robusto à prova de falhas reduz a taxa de rejeição de montagem em produção em massa
🔹 Contagem de pinos/altura de empilhamento personalizável disponível, suportando verificação de pré-amostra de projeto
🔹 Suporte completo de documentação: Datasheet, 3D STEP, desenho de pegada de PCB, relatório de teste
Aplicação
Câmeras industriais,
LiDAR,
radar de milímetro,
módulos de endoscópio médico,
equipamentos de teste portáteis de alta velocidade,
módulos de computação de ponta AI,
placa-mãe embutida fina e de notebook,
módulos de exibição,
módulos pequenos de comunicação 5G.
Embalagem
Fita e Bobina (Bobina). Embalagem padrão em bobina, compatível com máquina pick-and-place automática SMT, executada diretamente em sua linha de produção.
Prazo de Entrega
Amostras: 3 dias úteis
- Pedido em Massa: 1~3 semanas
- MOQ: Negociável
- Amostras grátis disponíveis; suporte rápido para liberação de amostras
- Certificação de Fábrica e Serviço Personalizado
Certificações: ISO9001, RoHS, REACH compliant.
Política de Amostra: Amostras grátis disponíveis, liberação rápida de amostras
- MOQ: MOQ baixo para peças padrão; contagem de pinos/altura de empilhamento personalizada disponível mediante solicitação
- Personalização: PIN personalizado, altura de empilhamento, espessura de revestimento, opções de blindagem para requisitos de projetos especiais
- Suporte de engenharia completo: Datasheet, desenho 2D/3D, pegada de PCB, relatório de teste disponível mediante solicitação
- Guia de Seleção de Engenheiro
Confirme a altura de empilhamento acoplado necessária, a quantidade de pinos e o requisito de velocidade do sinal primeiro
- Verifique a pegada da PCB e o par de conectores de acoplamento antes do congelamento do layout
- Para aplicações PCIe / USB4 de alta velocidade, solicite o relatório de teste SI para simulação
- Para aplicações em ambientes com vibração / severos, solicite dados de teste de confiabilidade de ciclo térmico e de vibração
- Peça amostras grátis para validação de protótipo antes da substituição em massa do BOM
- FAQ
