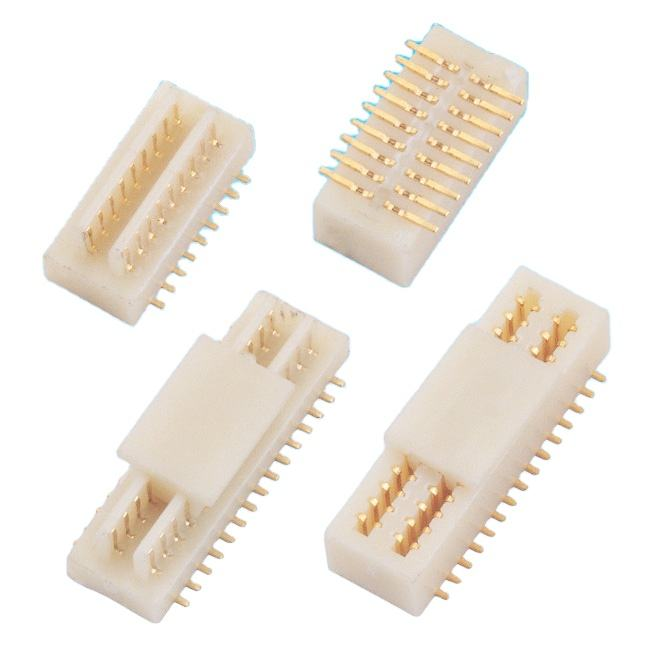

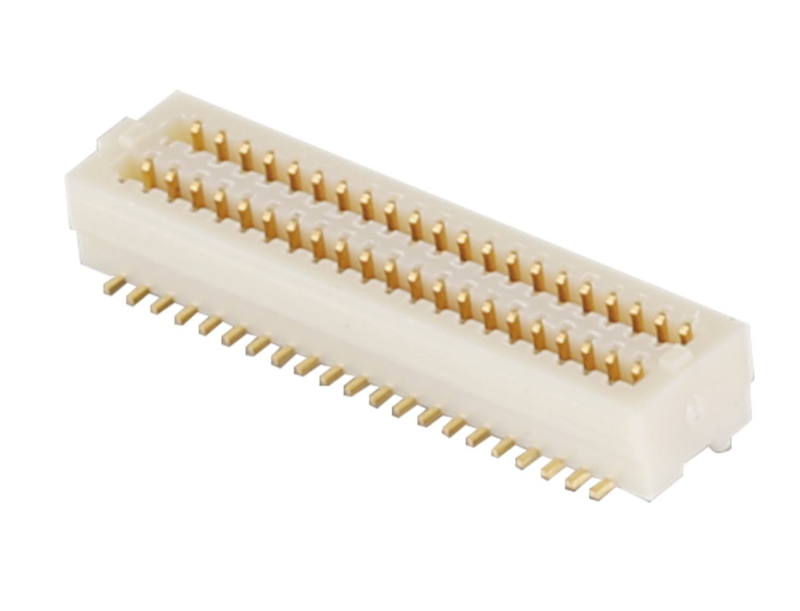

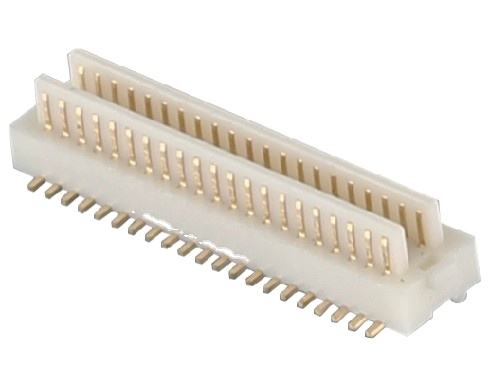

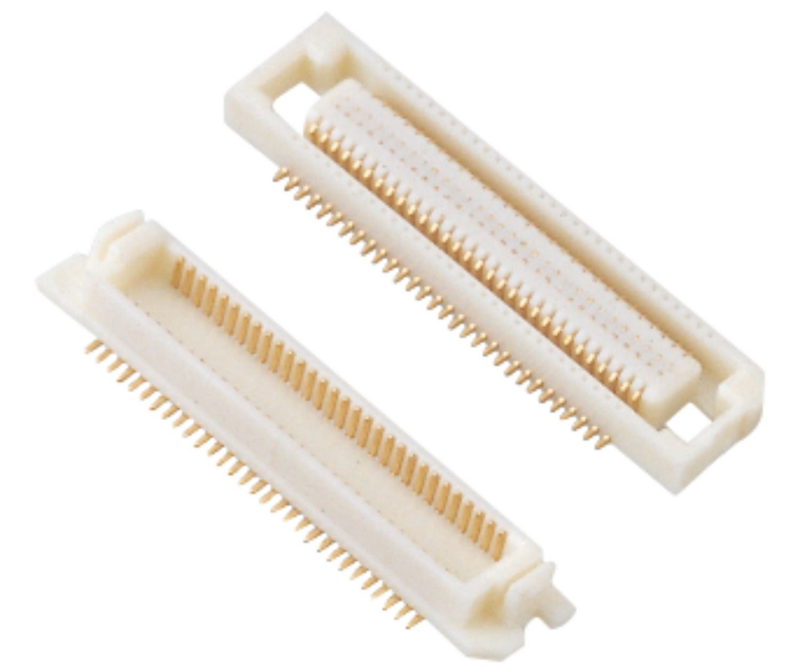

Conector Macho Board-to-Board de 0.5mm de Passo, Contato Duplo, Múltiplas Alturas Tipo Longo
Destaques do Produto
✅ Acoplamento Cego e Autoalinhamento: Pino guia embutido para tolerância posicional, absorve pequenos desalinhamentos de montagem; chave anti-reversa evita orientação incorreta e danos aos pinos
✅ Estrutura de Contato Duplo: Lâminas de contato duplas para contato redundante, baixa resistência de contato estável, maior resistência à vibração
✅ Múltiplas Opções de Altura Acoplada: Variantes de altura de empilhamento tipo longo disponíveis para design flexível de empilhamento de PCB
✅ Integridade de Sinal de Alta Velocidade: Controle de impedância otimizado, suporta transmissão de sinal diferencial de alta velocidade para módulos compactos de alta densidade
Descrição do Produto
| Categoria |
Item |
Especificação |
| Desempenho Elétrico |
Passo |
0.5 mm |
|
Corrente Nominal |
0.5 A por contato |
|
Tensão Nominal |
60 V DC |
|
Resistência de Contato |
≤ 30 mΩ |
|
Resistência de Isolamento |
≥ 500 MΩ @ DC 500V |
|
Tensão de Suporte Dielétrico |
AC 250V, sem ruptura |
| Desempenho Mecânico |
Ciclos de Acoplamento |
500 ciclos no mínimo |
|
Faixa de Temperatura de Operação |
-40°C ~ +85°C |
|
Altura Acoplada |
Múltiplas alturas de empilhamento tipo longo opcionais |
| Material e Revestimento |
Material do Contato |
Bronze Fosforoso |
|
Revestimento do Contato |
Banho de ouro na área de acoplamento, subcamada de níquel; estanho na cauda de solda |
|
Material da Carcaça |
LCP, retardante de chama UL94V-0 |
| Ambiental |
RoHS & REACH |
Compatível com RoHS 2.0, REACH disponível |
| Guia de Soldagem |
Tipo de Montagem |
Montagem em superfície SMD |
|
Perfil de Refluxo |
Pico máximo de 260°C, tempo de permanência de 30s; compatível com refluxo sem chumbo |
Referência Cruzada / Alternativa
Alternativa direta de substituição para conectores macho 0.5mm tipo longo com contato duplo da Molex, JAE, Hirose, TE.
- Mesma pegada e atribuição de pinos; sem necessidade de grandes retrabalhos no layout da PCB
- Otimização de custo mantendo desempenho mecânico e de alta velocidade equivalente
- Contagem de pinos/altura de empilhamento personalizadas podem corresponder ao seu número de peça estrangeiro existente
Característica do Produto
- Design de lâmina de contato duplo: ponto de contato redundante, menor risco de conexão intermitente sob choque e vibração
- Guia de autoalinhamento + chave anti-dummy: suporta acoplamento cego, elimina danos por inserção reversa
- Portfólio de múltiplas alturas acopladas tipo longo: espaçamento flexível de PCB em interconexão para montagens empilhadas
- Carcaça LCP de alta temperatura: dimensões estáveis durante o refluxo SMT, sem deformação da carcaça
- Geometria de terminal otimizada: impedância consistente para transmissão de sinal de alta velocidade
- Design de pad SMD para montagem automatizada de PCB
Vantagens do Produto
- Amigável à Montagem: Tolerância de acoplamento cego reduz o esforço de alinhamento manual, menor taxa de rejeição na montagem
- Alta Confiabilidade: Contato duplo garante conectividade estável para dispositivos de ciclo de vida longo
- Flexibilidade de Design: Ampla gama de opções de altura acoplada longa, suporta design de PCB empilhada modular
- Vantagem de Custo: Substituição pino a pino de BTB importado, encurta o tempo de entrega e reduz o custo da BOM
- Pronto para Alta Velocidade: Estrutura de contato ajustada preserva a integridade do sinal para linhas diferenciais de alta velocidade
- Compatibilidade Total com SMT: Embalagem em fita e rolo pronta para máquina de pick-and-place automática
Aplicação
Módulos de controle industrial,
dispositivos médicos portáteis,
display inteligente,
gateway IoT,
placa auxiliar de servidor,
subplaca de transceptor óptico,
equipamentos de teste portáteis,
eletrônicos automotivos internos,
conexão em interconexão de PCB empilhada.
Embalagem
Fita e Rolo (Rolo). Embalagem padrão em rolo, compatível com máquina de pick-and-place automática SMT, executada diretamente em sua linha de produção.
Prazo de Entrega
- Amostras: 3 dias úteis
- Pedido em Massa: 1~3 semanas
- MOQ: Negociável
- Amostras grátis disponíveis; suporte para liberação rápida de amostras
Certificação de Fábrica e Serviço Personalizado
Certificações: ISO9001, ISO14001, RoHS, REACH
- MOQ: MOQ flexível para itens padrão
- Política de Amostras: Suporta amostras grátis / liberação rápida de amostras para seu teste de engenharia
- Personalização: Altura acoplada personalizada, espessura de revestimento, PIN, cor da carcaça e marcação disponíveis. ODM e OEM aceitáveis.
Guia de Seleção do Engenheiro
- Confirme primeiro a altura de empilhamento acoplada necessária; este é o parâmetro chave para a série tipo longo
- Verifique a contagem de pinos e o requisito de velocidade do sinal: selecione o revestimento de ouro para aplicações de alta velocidade/alta vibração
- Verifique o espaço livre da pilha de PCB para reservar a tolerância de deslocamento para acoplamento cego
- Para aplicações com alta vibração, a versão de contato duplo é recomendada em comparação com BTB de contato único
- Baixe nossa folha de dados e arquivo 3D STEP para simulação de pegada de PCB antes do layout
- Solicite uma amostra grátis para validação de acoplamento e integridade de sinal
FAQ
P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
P: Não consigo encontrar o produto no seu catálogo. Vocês podem fabricar este produto para mim?R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos você quer. Se não o tivermos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35-45 dias.
P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 peças de amostras grátis de conectores para testes. Mas você tem que pagar o custo do frete.
P: E quanto ao seu tempo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias.
P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Este é um serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Seremos responsáveis por quaisquer danos ao produto causados durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como é o controle de qualidade da sua empresa?
R: Segue rigorosamente a ISO9001; IQC, OQC, IPQC e QA ocupam 10% do nosso departamento de Qualidade. O teste CCD é aplicado a 99% das aplicações de produtos da nossa empresa.
P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível listar todos os seus preços em uma lista, e os preços estão sempre mudando devido ao custo do material e à quantidade. E você pode nos dar uma lista de todos os itens que você precisa; nós confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços.
P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos produtos personalizados para nossos clientes antes (principalmente chicotes de fios). Sobre embalagens personalizadas, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Apenas é preciso apontar que isso causará algum custo adicional.
P: Que certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
