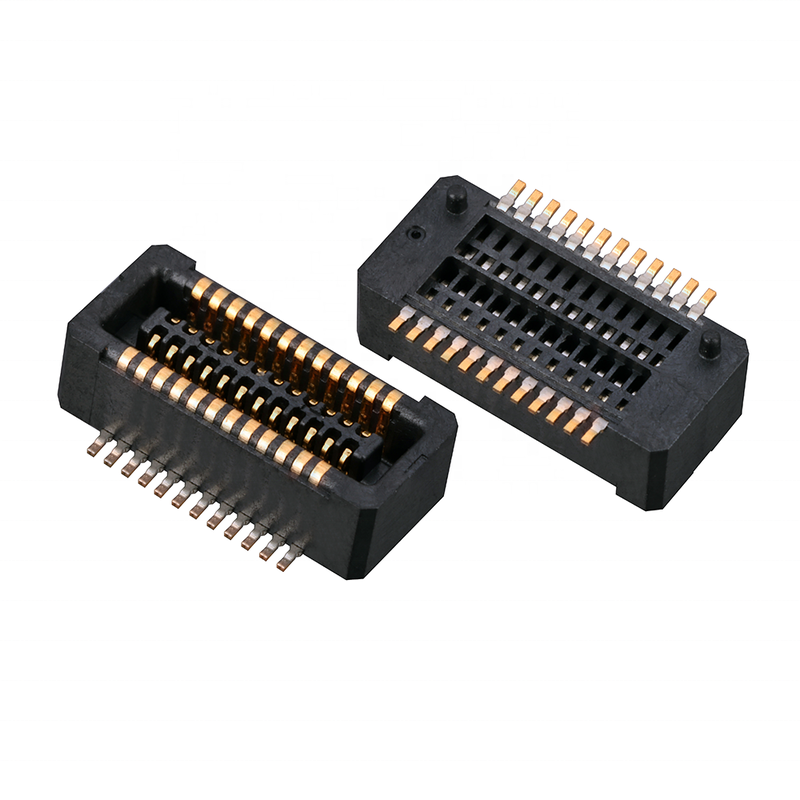

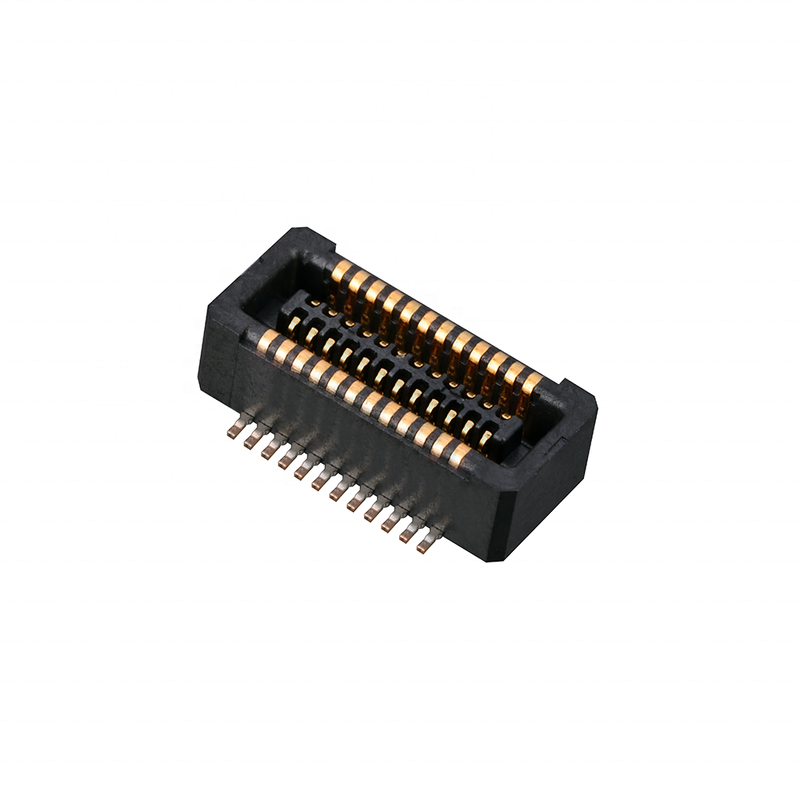

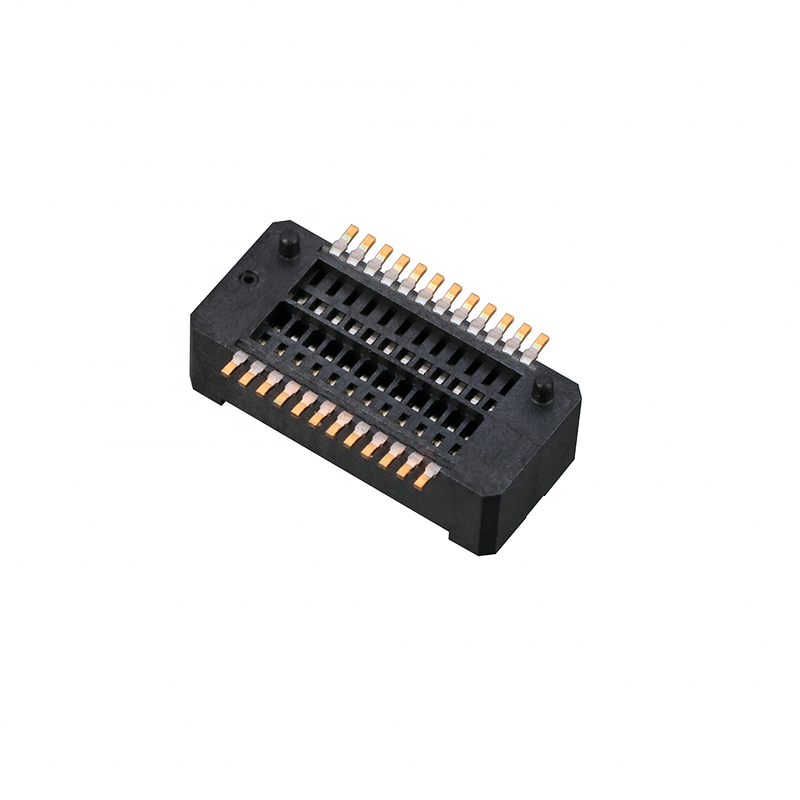

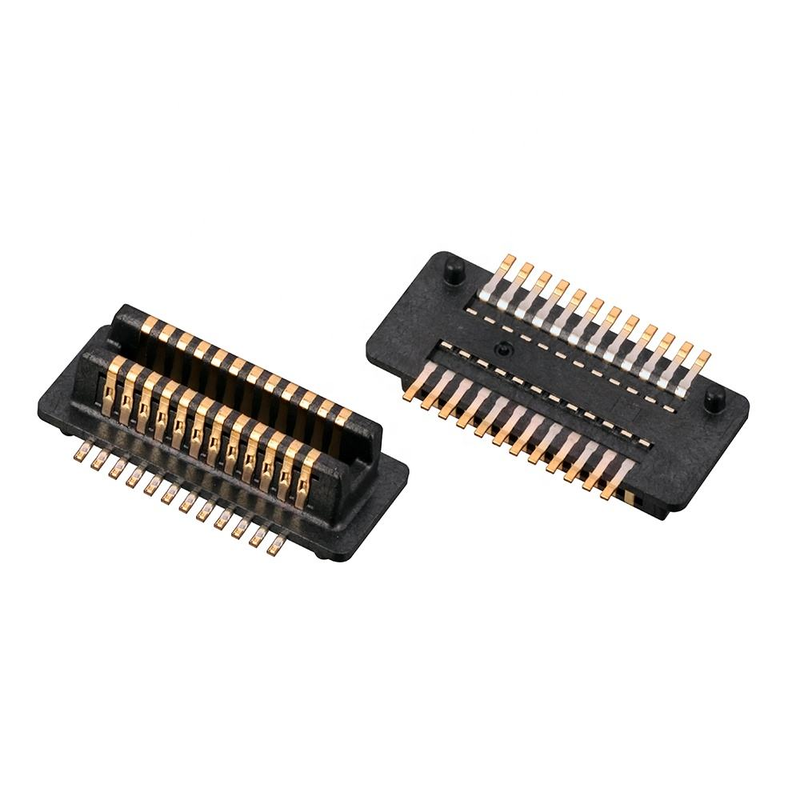

Conector macho BTB de placa a placa de 30 pinos e passo fino de 0,4 mm
Tolerância de acoplamento cego e autoalinhamento embutida, integridade de sinal de alta velocidade, altura de empilhamento acoplada fixa. Otimizado para módulos IoT, casa inteligente, TV, NB e designs de PCB compactos empilhados com GPS. Embalagem em rolo SMT para pick & place automático
Destaques do Produto
- Acoplamento Cego / Autoalinhamento e Anti-Inversão: Estrutura de guia de nervura embutida absorve a tolerância de deslocamento de montagem, evita danos nos pinos durante o acoplamento manual/automatizado; anti-travamento evita inserção reversa.
- Desempenho de Transmissão de Alta Velocidade: Geometria de contato otimizada para integridade de sinal de alta velocidade estável, suporta sinais de alta frequência para módulos IoT, NB e GPS.
- Altura Acoplada Controlada: Altura de empilhamento fixa mantém o espaço consistente da PCB, simplifica o design do invólucro mecânico e a validação de confiabilidade contra vibração.
Descrição do Produto
| Categoria |
Item |
Parâmetro |
| Desempenho Elétrico |
Passo |
0,4 mm |
|
Contagem de Pinos |
30 pinos, Cabeçote Macho |
|
Corrente Nominal |
0,3A por contato |
|
Tensão Nominal |
50V DC |
|
Resistência Máxima de Contato |
≤20 mΩ |
|
Resistência Mínima de Isolamento |
≥1000 MΩ |
|
Tensão de Suporte |
250V AC / 60s |
| Desempenho Mecânico |
Ciclos de Acoplamento |
≥500 vezes |
|
Altura Acoplada |
Altura de empilhamento fixa |
|
Força de Inserção / Retirada |
Força balanceada para montagem automatizada |
|
Tolerância |
Tolerância de deslocamento de autoalinhamento para acoplamento cego |
| Material e Revestimento |
Material do Contato |
Bronze Fosforoso |
|
Revestimento do Contato |
Revestimento seletivo de ouro sobre barreira de níquel |
|
Material da Carcaça |
PA9T, retardador de chama UL94 V-0 |
| Guia de Ambiente e Soldagem |
Temperatura de Operação |
-40℃ ~ +85℃ |
|
Tipo de Solda |
Soldagem por Refluxo SMT |
|
Temperatura Máxima de Refluxo |
260℃ máx., permanência ≤10s |
|
Conformidade |
RoHS, REACH |
Referência Cruzada / Alternativa
Alternativa drop-in para conectores macho BTB de 0,4 mm de passo mainstream da Molex, JAE, HRS / Hirose, série TE. Mesma pegada na PCB e perfil de acoplamento.
- Benefício: Substituição direta sem redesenho do layout da PCB; menor prazo de entrega e menor custo em comparação com peças importadas.
- Nota: Compartilhe seu número de peça OEM alvo para verificação exata do pinout/altura de empilhamento antes do congelamento do projeto.
Recurso do Produto
- Passo fino de 0,4 mm, suporte macho de 30 pinos para layout de PCB empilhado compacto
- Guia de acoplamento cego com autoalinhamento, reduz a taxa de rejeição de montagem
- Estrutura de contato duplo para resistência de contato estável sob vibração
- Layout de pad SMT otimizado para bico pick & place
- Design de carcaça anti-poeira, adequado para ambiente interno de IoT e industrial leve
- Altura acoplada fixa, cálculo fácil de empilhamento mecânico
Vantagens do Produto
- Amigável à Montagem: Tolerância de autoalinhamento compensa desalinhamento de empilhamento da PCB, menos falhas de montagem.
- Sinal estável: Estrutura de contato ajustada preserva a qualidade do sinal de alta velocidade para módulos de rádio NB/GPS/IoT.
- Pronto para Produção: Embalagem em fita e rolo, diretamente compatível com linhas automáticas SMT.
- Vantagem de Custo e Prazo de Entrega: Fabricação nacional, sem longo prazo de entrega no exterior.
- Suporte de Design: Datasheet, desenho 2D, 3D STEP disponíveis para sua equipe de hardware.
Aplicação
- Módulos sem fio IoT
- Controladores de casa inteligente e placas de sensor
- Interconexão de subplaca de display de TV
- Módulos de comunicação NB-IoT / Celular
- Módulos de posicionamento GPS
- PCB empilhada compacta de consumo e embarcada portátil
Embalagem
Fita e Rolo (Rolo). Embalagem padrão em rolo, compatível com máquina automática de pick-and-place SMT, executada diretamente em sua linha de produção.
Prazo de Entrega
- Amostras: 3 dias úteis
- Pedido em Massa: 1-3 semanas
- MOQ: Negociável
- Amostras grátis disponíveis; suporte para liberação rápida de amostras
Certificação de Fábrica e Serviço Personalizado
Certificações: ISO9001, ISO14001, RoHS, REACH
- MOQ: MOQ flexível para itens padrão
- Política de Amostras: Suporte a amostras grátis / liberação rápida de amostras para seu teste de engenharia
- Personalização: Altura acoplada personalizada, espessura de revestimento, PIN, cor da carcaça e marcação disponíveis. ODM e OEM aceitáveis.
Guia de Seleção do Engenheiro
- Confirme a altura de empilhamento acoplada, a contagem de pinos e o par de acoplamento macho/fêmea antes de travar a pegada.
- Verifique o requisito de largura de banda do sinal para caminhos NB/GPS de alta velocidade.
- Verifique a espessura da PCB, o espaço do invólucro e o requisito de teste de vibração.
- Solicite amostras grátis para montagem de protótipo, teste de acoplamento e validação de integridade de sinal.
- Entre em contato com nosso engenheiro de hardware para arquivo 3D, datasheet e verificação de peça de referência cruzada.
FAQ
P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
P: Não consigo encontrar o produto em seu catalogo. Vocês podem fabricar este produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos você quer. Se não o tivermos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35-45 dias.
P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 peças de amostras grátis de conectores para testes. Mas você tem que pagar o custo do frete
P: E quanto ao seu prazo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias
P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Esse é o serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Seremos responsáveis por quaisquer danos ao produto causados durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como é o controle de qualidade da sua empresa?
R: Segue rigorosamente a ISO9001; IQC, OQC, IPQC e QA ocupam 10% do nosso departamento de Qualidade. O teste CCD é aplicado a 99% das aplicações de produtos da nossa empresa.
P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível colocar todos os seus preços em uma lista, e os preços estão sempre mudando devido ao custo do material e à quantidade. E você pode nos dar uma lista de todos os itens que você precisa; nós confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços
P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos produtos personalizados
produtos para nossos clientes antes (principalmente chicotes de fios). Sobre embalagens personalizadas, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Basta apontar que isso causará algum custo adicional.
P: Que certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
