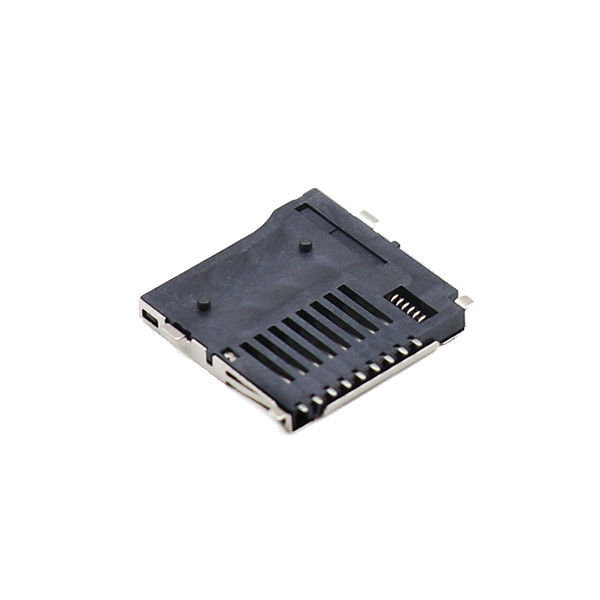

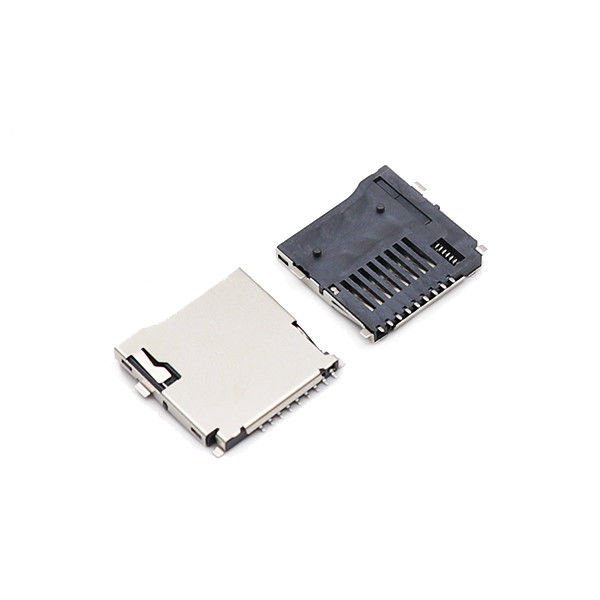

T-Flash Push-Push Feminino Micro SD Card Reader Adaptador Socket Conector de cartão de memória
Destaques do produto
- Mecanismo de bloqueio SMT Push-Push, clique-para-bloquear e clique-para-ejetar, sem necessidade de ferramenta adicional para o funcionamento do cartão TF/microSD
- Interruptor de detecção de cartão embutido para resposta de sinal de inserção/remoção de cartão em tempo real para lógica do firmware do host.
- Casamento LCP de alta temperatura + contatos de bronze de fósforo altamente elástico com revestimento de ouro, transmissão estável de sinal de alta velocidade para UHS-I, microSD / microSDHC / microSDXC compatível.
- Estrutura de camas otimizada para feedback tátil consistente, risco reduzido de cartão preso sob vibração e ampla faixa de temperatura.
- A pegada SMT padrão, compatível com o layout de PCB convencional, se encaixa diretamente na linha de produção automatizada de pick-and-place & reflow.
- Testes de fiabilidade aprovados em nível industrial: mais de 5.000 ciclos de acasalamento, ampla gama de temperaturas, compatível com RoHS e com baixo teor de halogênio para acesso ao mercado global
Especificações
| Tipo de montagem |
SMT |
| Número de posições |
9p |
| Classificação atual |
0.5A |
| tensão de funcionamento |
10V AC ((RMS) /DC |
| Resistência ao contacto |
20 m ohms |
| Resistência ao isolamento |
100 mAhms por minuto |
| Temperatura de operação |
-25°C a +85°C |
| Temperatura de armazenamento |
-10°C a +85°C |
| Nomenclatura de tensão |
50 V |
| Material do corpo principal |
LCP,UL94V-0 |
| Contacto |
liga de cobre |
| Resiste à tensão |
500 V |
| Gênero |
Fêmea |
| Prazo do preço |
FOB |
| Ciclos de durabilidade |
10, 000 Ciclos |
| Tempo de execução |
7-10 dias úteis |
| Tipo de ejetor |
Push-push; push-pull, Hinge, Tipo de bandeja |
Parâmetros mecânicos gerais
| Ponto |
Especificações |
| Tipo de produto |
Push-Push T-Flash / Micro SD Socket Feminino (SMT) |
| Cartão compatível |
microSD, microSDHC, microSDXC (cartão TF) |
| Modo de operação |
Push-Push (Click-Lock / Click-Eject) |
| Quantidade de contacto |
8 contatos de sinal + 1 contato de interruptor de detecção de cartão |
| Durabilidade do acasalamento |
Min. 5.000 ciclos de inserção/expecção |
| Força de inserção |
8-15 N |
| Traço de ejecção |
Aproximadamente 3,0 mm no mínimo |
| Interruptor de detecção de cartão |
Tipo normalmente fechado (NC) |
| Método de montagem |
Montador de superfície SMT |
| Anti-Inserção Errada |
Estrutura de protecção mecânica de inserção reversa |
Características do material e eléctricas
| Ponto |
Especificações |
| Material de contacto |
Ligação de fósforo e bronze, revestida de ouro na área de contacto |
| Material de habitação |
LCP de alta temperatura (polímero de cristal líquido) |
| Material da concha |
Aço inoxidável, passivação de níquel |
| Corrente nominal |
0.5 A por alfinete de contacto |
| Voltagem nominal |
10 V CC |
| Resistência de contacto inicial |
≤ 100 mΩ |
| Resistência ao isolamento |
≥ 1000 MΩ |
| Voltagem resistente dielétrica |
AC 500 Vrms, 1 minuto, sem falha |
| Apoio ao sinal |
UHS‐I, compatível com o modo de autocarro SPI SD |
Orientações ambientais e de solda
| Ponto |
Especificações |
| Intervalo de temperatura de funcionamento |
-40 °C ~ +85 °C |
| Intervalo de temperatura de armazenamento |
-40 °C ~ +85 °C |
| Condição de umidade |
RH máxima de 95%, não condensante |
| Resistência à vibração |
10-55 Hz, amplitude de 1,52 mm, 2 horas por eixo, sem danos mecânicos / contacto intermitente |
| Perfil de soldadura por refluxo |
Temperatura máxima 260 °C ± 5 °C; tempo de permanência acima de 183 °C ≤ 90 s; duração total do pico ≤ 10 s |
| Soldadura manual |
2 vezes no máximo; tempo de solda ≤ 3-5 segundos a 255 °C |
| Conformidade |
RoHS 2.0, REACH SVHC, baixo teor de halogênio IEC 61249-2-21 |
Vantagens competitivas do produto
- Melhoria da fiabilidade do mecanismo: Otimizada trajetória de camas internas, menor taxa de falha de bloqueio preso ou problema sem ejetos em comparação com tomadas genéricas do mercado; feedback tátil estável em ciclos de alta e baixa temperatura.
- Projeto SMT favorável à produção: Pés de retenção reforçados para reduzir o risco de inclinação dos componentes / pedra-tomba durante o refluxo; almofadas de solda planas e uniformes melhoram o rendimento de pick-and-place para a produção em massa
- Integridade do sinal consistente: Os feixes de contato revestidos de ouro mantêm uma baixa resistência ao contato após milhares de ciclos, evitando falhas intermitentes de leitura e gravação dos dispositivos de registo de dados
- Preparação para a conformidade global: Relatório completo disponível (IMDS, GADSL), apoio ao cliente Projeto de certificação UE / América do Norte
- Solução de fornecimento flexível: Peças normalizadas em existência; altura personalizada, lógica de comutação (NO/NC), modificação da pegada disponível para projetos OEM
- Apoio orientado para engenheiros: Ficha de dados, ficheiro 3D STEP, biblioteca de impressões de PCB, relatório de ensaio fornecido para validação rápida de hardware
Indústrias de aplicação alvo
- IoT industrial e controlador incorporado: registadores de dados, gateways de sensores, módulos de computação de ponta, medidores inteligentes
- Equipamento de gravação de vídeo: câmara de bordo, câmara usada no corpo, câmara de vigilância IP, câmara de acção
- Hardware de consumo inteligente: alto-falante inteligente, terminal portátil, dispositivo médico portátil, testador portátil
- Drones e robótica: armazenamento de controladores de voo, armazenamento de registos locais de robôs
- Smart Home & Security: terminal de controlo de acesso, painel de alarme, gateway de armazenamento local
- Dispositivos de pós-venda automotivos: DVR do veículo, expansão do armazenamento periférico a bordo
Etapas de processamento
Estampagem / Injecção -> Inspecção pré-línea -> Terminal automático da máquina de enchufe -> tampa traseira montada -> ensaio elétrico -> ensaio de pressão -> ensaio de planície--> ensaio de aparência--> ensaio FQC--> armazenamento.
Principais mercados de exportação
- Ásia Australásia
- Europa Oriental, Médio Oriente/África
- América do Norte Europa Ocidental
- América Central e do Sul
Os nossos serviços
| Prazo do preço |
* FOB Shenzhen |
| Condições de pagamento |
* T/T, PayPal |
| Entrega |
* UPS, DHL, FEDEX, TNT
* Escolher a forma mais económica e eficiente.
* Envie o número de rastreamento para u após a entrega.
|
| Amostragens |
* As amostras gratuitas serão enviadas mediante pedido.
* O prazo de entrega das amostras é de 3 a 5 dias após confirmação.
|
Embalagem e Envio
Porto FOB: Shenzhen
Prazo de execução: 7 dias úteis
Embalagem: bobina em embalagem
Método de pagamento: adiantamento TT, T/T, L/C, PayPal, etc.;
Detalhes da entrega: 7-10 dias úteis após confirmação da encomenda.
Principais vantagens competitivas
- Pequenas encomendas aceitas
- Exportação directa de fábrica
- Com 20 anos de experiência profissional na produção de conectores de precisão
- As amostras gratuitas estão disponíveis
- Entrega rápida
- Produto verde
- Forte equipa de investigação e desenvolvimento
- Pessoal experiente
- ISO9001, ROHS
Perguntas frequentes
P: É uma empresa comercial ou fabricante?
R: Somos uma fábrica com mais de 10 anos de experiência na indústria de conectores.
P: Prazo de entrega?
A: Geralmente 5-7 dias para produtos padrão numa quantidade de 10.000 pcs.
P: Você fornece amostras? É gratuito ou cobrado?
R: São sempre disponíveis amostras gratuitas para efeitos de ensaio ou avaliação da qualidade.
Q: Quais são os seus termos de pagamento?
R: Os termos de pagamento são flexíveis: T/T, PayPal, L/C, D/A, D/P, Western Union, , etc. E você pode pagar no Alibaba com seu cartão de crédito.
P: É aceita uma pequena encomenda de menos de 100pcs?
R: Sim, por favor contacte-nos; enviar-lhe-emos um link para uma pequena encomenda.
