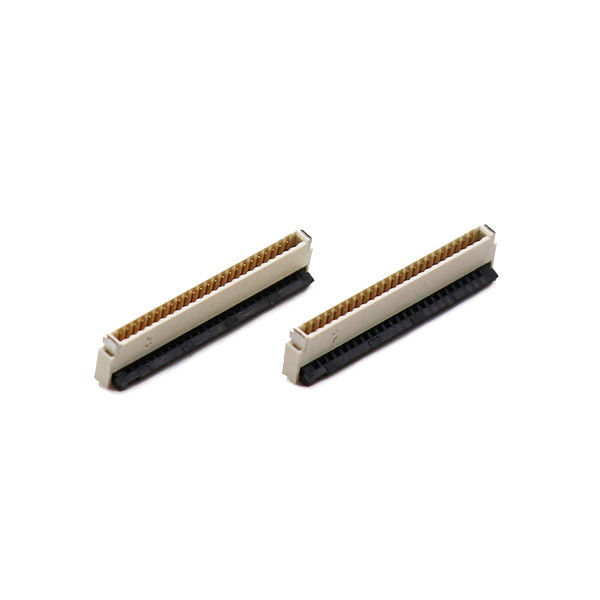

Name: Abaixo do contato 0,5 milímetros lançam o tipo altura de Alfinete Under Lock SMT do conector 4 de FPC de 1.0mm
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: FPC ** - T1S1-0010-A
Price: 4.01 USD
Availability: InStock

Para casa > Produtos > Conector de FFC FPC >

Abaixo do contato 0,5 milímetros lançam o tipo altura de Alfinete Under Lock SMT do conector 4 de FPC de 1.0mm

1.0mm conector do passo FPC de 0

5 milímetros

SMT conector do passo FPC de 0

Lugar de origem:

Guangdong, China

Marca:

XTKCONN

Certificação:

CE,SGS,ROHS,ISO9001

Número do modelo:

FPC ** - T1S1-0010-A

Contacte-nos

Solicite um orçamento

Abaixo do contato 0,5 milímetros lançam o tipo altura de Alfinete Under Lock SMT do conector 4 de FPC de 1.0mm

Detalhes do produto

Tom:

0,5mm

Altura:

1,0 mm

Posições:

4-60 pin

Tempo de espera:

7 a 10 dias úteis

Material de capa:

Preto de LCP UL94V-0

Suportando Tensão:

250 Vca, 1 min

Destacar:

1.0mm conector do passo FPC de 0

5 milímetros

SMT conector do passo FPC de 0

Termos de pagamento e envio

Quantidade de ordem mínima

500pcs

Preço

Negotiable price

Detalhes da embalagem

pacote do vácuo, caixas na caixa

Tempo de entrega

5-7 dias

Termos de pagamento

L/C, T/T, Pagamento

Habilidade da fonte

PCes 3KK

Produtos Relacionados

Conector FPC/FFC Altura 4,65mm Passo 0,5mm 0,8A 200V AC/DC -40C~80C Conectores PCB

Obtenha o melhor preço

Conector FPC de 0,5 mm 5,4H Conectores de fio FFC Cabo plano para tela sensível ao toque

Obtenha o melhor preço

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0,5 mm Pitch 2.2H FFC/FPC Connector

Obtenha o melhor preço

Passo de 0,5 mm 60 Pinos Terminal Positivo Vertical 5.2H Conector Plano com Trava Tipo Concha Soquete de Cabo Conectores PCB para Cabo FPC FFC

Obtenha o melhor preço

Contacte-nos

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

Contacte agora

Descrição do produto

0.5mm Pitch FFC FPC Conector Altura 1.0mm Sob Bloqueio Tipo SMT Altura 1.0mm Contato para baixo

Destaques do produto

Perfil ultra-baixo1.0 mm altura de montagem da placa, Orientação Down-Contact (contato inferior), otimizada para pads FPC voltados para o roteamento lateral do PCB
Ativador de bloqueio flip-lock com retroalimentação de clique clara, forte retenção de FPC contra vibrações e extração acidental
0.5 mm de inclinação fina, design de montagem de superfície SMT de 4 posições, pegada compacta para economizar imóveis valiosos de PCB
Casas LCP de alta temperatura, vigas de contacto revestidas de ouro, conformes com a RoHS e REACH para acesso ao mercado mundial
Embalagens de fita e bobina para montagem automática SMT de grande volume; stock padrão disponível e suporte a modificações personalizadas
Desempenho de custo equilibrado, alternativa de entrega para peças equivalentes de marca convencional, suporte de prazos de entrega curtos.

Especificações

Ponto	Especificações	Observações para o engenheiro
Pico	0.5 mm	Espaçamento de contacto centro-centro
Número de posições	4 pinos	Contagem de pines personalizada negociável
Altura de montagem	10,0 mm	Altura total após solda em PCB
Tipo de contacto	Contato para baixo (contato para baixo)	Pad de FPC para inserção
Estilo de bloqueio	Bloqueio sub-bloqueio (bloqueio invertido)	Ativador de inversão do lado traseiro para bloquear o FPC
Tipo de terminação	Montador de superfície SMT	Para solda por refluxo apenas
Espessura FPC/FFC compatível	00,30 mm ± 0,03 mm	Confirmar a espessura do FPC antes da concepção do PCB
Força de retenção de FPC	≥ 0,3 N por alfinete	Desempenho anti-extração sob vibração
Durabilidade do acasalamento	Mínimo de 250 ciclos	Ciclo de vida normal da aplicação, não para ligação e desconexão frequentes em campo
Material de habitação	LCP, UL94‐V0 Preto	Alta resistência ao calor para solda de refluxo sem chumbo
Material de contacto	Ligação de cobre	Alta elasticidade do feixe de mola
Revestimento de contacto	Ni sub-placa + Au-plating na área de contacto; estanho nas caudas de solda SMT	Espessura de ouro ajustável para projetos de ambiente corrosivos

Abaixo do contato 0,5 milímetros lançam o tipo altura de Alfinete Under Lock SMT do conector 4 de FPC de 1.0mm

Aplicações típicas

Eletrónica de consumo: dispositivos portáteis inteligentes, módulos de mini-câmara, ligações auxiliares de display de pequeno porte, dispositivos IoT portáteis
Casa inteligente: pequenos módulos de sensores, sub-placas do painel de comando doméstico, ligações de sinal interno de fechadura inteligente
Equipamento auxiliar médico: interconexão de sinais de baixa velocidade para acessórios médicos portáteis (opção sem halogênio aplicável)
Controle industrial: nó de sensor compacto, cablagem interna da placa de sinal auxiliar do dispositivo de campo
Eletrónica de acessórios para automóveis: ligações de sinal auxiliares interiores não relacionadas com a segurança (consulte-nos para ver a versão atualizada para automóveis)
Ensaio e fixação: Interconexão interna de uma janela de ensaio de curta duração

Guia de seleção e design do cliente

Antes de selecionar esta parte

Confirme a direcção do contacto.Este é...Contato para baixo. As almofadas condutoras de FPC devem virar para o lado do PCB ao inserir. Se as suas almofadas de FPC virarem para cima, você precisa da variante Top-Contact. A direção incorreta do contato leva a uma conexão elétrica zero.
Verificação de autorização mecânica:
- Espaço vertical: reservar um espaço livre ≥ 1,1 mm acima do conector após a montagem, para evitar que a carcaça pressione o atuador flip.
- Espaço dianteiro e traseiro: Verificar se o atuador sub-flip dispõe de espaço de movimento traseiro suficiente para a ação de bloqueio-abertura.
Especificação FPC lock-in: Deve utilizar FPC/FFC de espessura 0,30 mm ± 0,03 mm. O FPC demasiado fino provoca uma retenção insuficiente; o FPC demasiado grosso danifica os feixes de bloqueio e de contacto.
Regra de desratização elétrica: Para uma operação contínua de longa duração, utilizar cada contato ≤ 0,35 A; não aplicar a corrente nominal total de 0,5 A.
Impressão de PCB: Utilize a nossa impressão oficial de desenho 2D; não copie a impressão de outras peças semelhantes de outros fornecedores; pequenas diferenças dimensionais causarão falha de solda.
Limitação da aplicação: Este conector é otimizado para sinal de uma única extremidade de velocidade baixa-média.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Conselhos de encomenda para contratos públicos

Ordem de amostragem: suporte a amostras em pequena quantidade para validação de protótipos.
Produção em massa: embalagem por defeito é a fita-e-rolo. Especifique se necessita de embalagem em bandeja.
Solicitação personalizada: Envie os seus requisitos de espessura do revestimento em ouro, sem halogénio, contagem de pin alternativo.

Perguntas frequentes

P1: O que acontece se eu inserir FPC com as almofadas viradas para cima neste conector de contato para baixo?

R1: Não será conseguida nenhuma ligação elétrica. É possível a inserção física, mas o circuito não é condutor.Verifique sempre a orientação da placa de FPC em relação ao desenho da folha de dados antes da construção do protótipo de PCB.

P2: Este conector pode funcionar após duas soldagens de refluxo?

R2: Sim, é permitido um máximo de 2 ciclos de refluxo sem chumbo seguindo o nosso perfil de refluxo.Evitar repetidos trabalhos a quente na unidade montada.

P3: Se o meu produto final estiver num ambiente de vibração elevada, o FPC vai soltar-se?

R3: O mecanismo de bloqueio inferior fornece uma retenção decente.ou selecionar uma versão melhorada com maior força de retenção.

P4: Posso utilizar este conector para sinal de display USB, HDMI ou de alta velocidade?

A4: Não recomendado. Este é um conector FPC de sinalização de baixa a média velocidade de uso geral sem design de terminal de impedância controlada.por favor, peça ao nosso engenheiro para uma série de FPC de alta velocidade dedicada.

Q5: O bloqueio do atuador está quebrado após a montagem, quais são as possíveis causas?

A5: Causas comuns:

Introdução de FPC excessivamente espesso e fecho forçado;
Má operação: empurrar o atuador com uma ferramenta afiada;
Interferência mecânica da peça de reboque da carcaça do produto.Seguir o procedimento de inserção da folha de dados: inserir o FPC plano e horizontal, e fechar suavemente o bloqueador até ouvir um som de clique claro.

P6: Oferece uma substituição equivalente para os números de peças Hirose/TE/Kyocera?

A6: Sim, forneça o número de peça do seu concorrente e nossa equipe de engenharia verificará as dimensões, a direção do contato, o tipo de fechadura e os parâmetros elétricos para confirmar uma alternativa compatível.

Q7: Que documentos pode fornecer para avaliação?

A7: Ficha de dados, desenho de dimensão 2D, modelo 3D STEP, relatório de ensaio RoHS-REACH, relatório de resumo dos ensaios de laboratório mecânico-elétrico.
