Para casa > Produtos > Conector de FFC FPC >

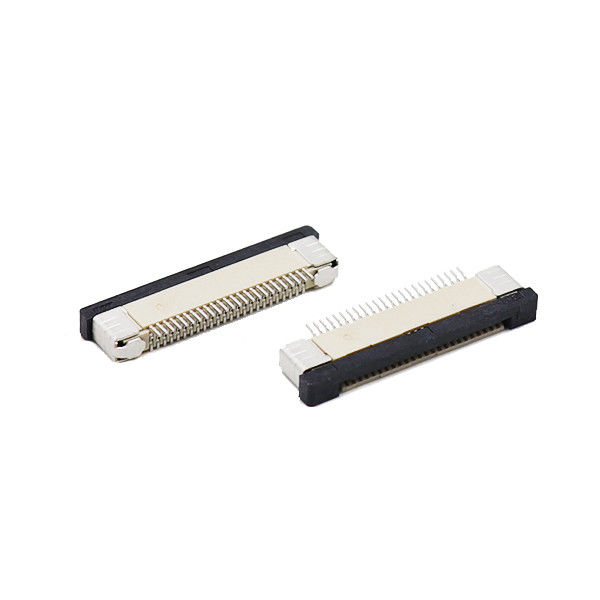

40 conector do Alfinete FPC passo H2.0/2.5/3.0mm SMT Flex cabo Conector liso de 0,5 milímetros

40 conector do Alfinete FPC passo H2.0/2.5/3.0mm SMT Flex cabo Conector liso de 0,5 milímetros

40 Alfinete Fpc Conector passo de 0

5 milímetros

Conector de SMT FPC passo de 0

Lugar de origem:

Guangdong, China

Marca:

XTKCONN

Certificação:

CE,SGS,ROHS,ISO9001

Número do modelo:

FPC ** - T1T1-00 ** - C

Contacte-nos
Solicite um orçamento
40 conector do Alfinete FPC passo H2.0/2.5/3.0mm SMT Flex cabo Conector liso de 0,5 milímetros 40 conector do Alfinete FPC passo H2.0/2.5/3.0mm SMT Flex cabo Conector liso de 0,5 milímetros
Detalhes do produto
Tom:
0,5mm
Altura:
2.0
Material:
PCL
Chapeamento:
Estanhado
Material Terminal:
Latão
Tipo:
Trancar
Destacar:

40 Alfinete Fpc Conector passo de 0

,

5 milímetros

,

Conector de SMT FPC passo de 0

Termos de pagamento e envio
Quantidade de ordem mínima
500pcs
Preço
Negotiable price
Detalhes da embalagem
pacote do vácuo, caixas na caixa
Tempo de entrega
5-7 dias
Termos de pagamento
L/C, T/T, Pagamento
Habilidade da fonte
PCes 4KK
Produtos Relacionados
Bom preço. Conector FPC/FFC Altura 4,65mm Passo 0,5mm 0,8A 200V AC/DC -40C~80C Conectores PCB On-line

Conector FPC/FFC Altura 4,65mm Passo 0,5mm 0,8A 200V AC/DC -40C~80C Conectores PCB

Obtenha o melhor preço
Bom preço. Conector FPC de 0,5 mm 5,4H Conectores de fio FFC Cabo plano para tela sensível ao toque On-line

Conector FPC de 0,5 mm 5,4H Conectores de fio FFC Cabo plano para tela sensível ao toque

Obtenha o melhor preço
Bom preço. 2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0,5 mm Pitch 2.2H FFC/FPC Connector On-line

2.2H Flip Cover Butterfly Lock Flat Flexible Cable Socket PCB 0,5 mm Pitch 2.2H FFC/FPC Connector

Obtenha o melhor preço
Bom preço. Passo de 0,5 mm 60 Pinos Terminal Positivo Vertical 5.2H Conector Plano com Trava Tipo Concha Soquete de Cabo Conectores PCB para Cabo FPC FFC On-line

Passo de 0,5 mm 60 Pinos Terminal Positivo Vertical 5.2H Conector Plano com Trava Tipo Concha Soquete de Cabo Conectores PCB para Cabo FPC FFC

Obtenha o melhor preço
Contacte-nos
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
Contacte agora
Descrição do produto

Conector FFC/FPC 0,5 mm Espaçamento FPC H=2,0 2,5 3,0 série deslizante SMT


Destaques do produto

  • 0.5 mm de inclinação fina, posição 40, montagem na superfície SMT, 3 opções de altura de empilhamento: 2,0 mm / 2,5 mm / 3,0 mm, uma família de peças abrange vários requisitos de altura do gabinete
  • Projeto do atuador de bloqueio de flip-lock ZIF, baixa força de inserção, feedback de clique claro para evitar a falha do assento incompleto do FPC e da falha intermitente do campo
  • Terminais de bronze-fósforo com revestimento de ouro seletivo, desempenho estável em contacto para transmissão de sinais de LVDS, MIPI-DSI, RGB em exibição paralela
  • Caixa LCP de alta temperatura, totalmente compatível com a solda por refluxo livre de chumbo; embalagem de fita em relevo para produção em massa SMT de alta velocidade
  • Contato superior/contato inferior opcional; suporta cabos flexíveis planos FPC/FFC de espessura de 0,3 mm.
  • RoHS‐2.0 & REACH compatível; consistência estrita de lote para lote, suporte de amostragem, modificação personalizada disponível para projetos OEM


Descrição

Pico 0.5 mm
Altura 2.0 mm 4-60 pin disponíveis

3.0 mm 36-40-45-50-54-55-60 pin disponível
Tipo de montagem SMT/ZIF
Localização do contacto Contato unilateral
Tipo Bloqueio de deslizamento
Classificação atual 0.5A/Pin Max
Nomenclatura de tensão 50 V AC/DC MAX
ResistenteVidade avançada 250V AC, 1min
Material de capa LCP UL94V-0 preto
Habitação LCP UL94V-0 Natural
TErminal/Contacto Alcatrão de cobre
Revestimento Revestimento em estanho / Revestimento em ouro
Temperatura de operação -40°C a +85°C
Tempo de execução 7-10 dias úteis


40 conector do Alfinete FPC passo H2.0/2.5/3.0mm SMT Flex cabo Conector liso de 0,5 milímetros

40 conector do Alfinete FPC passo H2.0/2.5/3.0mm SMT Flex cabo Conector liso de 0,5 milímetros

40 conector do Alfinete FPC passo H2.0/2.5/3.0mm SMT Flex cabo Conector liso de 0,5 milímetros

40 conector do Alfinete FPC passo H2.0/2.5/3.0mm SMT Flex cabo Conector liso de 0,5 milímetros



Aplicações típicas


  • Display e dispositivos touch: TFT-LCD, módulos de ecrã OLED, controladores tácteis, painéis industriais de interface homem-máquina, terminais POS
  • Embedded & Consumer Electronics: Computadores de placa única, dispositivos portáteis, instrumentos portáteis, impressoras, painéis de controlo domésticos inteligentes
  • Equipamento de controlo industrial: Sensores industriais, módulos de aquisição de dados, unidades auxiliares de automação de fábrica, interfaces de exibição interna de câmaras de vigilância
  • Dispositivos eletrónicos médicosEquipamento de monitorização de doentes, módulos auxiliares de diagnóstico (não implantes), instrumentos médicos portáteis de interconexão flexível interna
  • IOT e hardware periférico: Acessórios de gateway, acessórios portáteis inteligentes, equipamento de ensaio e medição, ligações de sinal internas


Perguntas frequentes


P1: Posso trocar partes H2.0 / H2.5 / H3.0 diretamente no mesmo PCB?

A: Sim. Esta família de produtos adota um layout pad SMT unificado. Você pode alterar a altura de empilhamento mudando apenas o número de parte; nenhuma mudança de PCB necessária.Deve corresponder ao espaço livre mecânico da caixa.

P2: O que acontece se o FPC for inserido de forma incompleta?

R: O atuador de bloqueio não pode fechar completamente quando o FPC não estiver em posição.Sempre confirme um som óbvio de "clique" ao bloquear o atuador.

P3: Posso utilizar uma solda manual para retrabalho?

R: O ferro manual é permitido para reparação limitada. Mantenha a temperatura do ferro ≤ 350 °C, tempo de solda por alfinete ≤ 3 segundos. Nunca toque na caixa de plástico do LCP com a ponta do ferro quente,A fusão da caixa causará danos permanentes no conector.- Tempo máximo de retrabalho: 2 vezes por conector.

P4: Que cabo FPC/FFC devo comprar para combinar com este conector?

R: Padrão: 0,5 mm de inclinação, 40 circuitos, 0,30 mm de espessura total.

P5: Este conector suporta sinal MIPI/LVDS de alta velocidade?

R: Suporta a transmissão de sinais de interface de exibição comum. Para sinais diferenciais de alta velocidade, o desempenho geral do sistema depende do controle de impedância do FPC, do design de traços de PCB e do layout de terra.Sugerimos uma validação conjunta com o seu fornecedor de FPC.

P6: Qual é o prazo de validade dos conectores em rolos?

R: Sob a embalagem original selada, armazenagem ≤ 40 °C / ≤ 70% RH, prazo de validade é de 6 meses.Terminar a montagem SMT no prazo de 72 horas num ambiente de oficina normal para evitar a oxidação terminal.

P7: Pode fornecer ficheiros e folhas de dados de impressão de PCB da Altium/KiCad?

R: Sim, entre em contato com a nossa equipa de vendas para solicitar a ficha de dados oficial, o modelo 3D STEP e a biblioteca de impressões de PCB para avaliação de engenharia.

P8: Posso obter amostras em pequena quantidade antes da encomenda em massa?

R: O serviço de amostras está disponível para validação do projeto. As amostras de especificações padrão são enviadas rapidamente; as variantes personalizadas requerem uma cotação de tempo de chegada das ferramentas.
