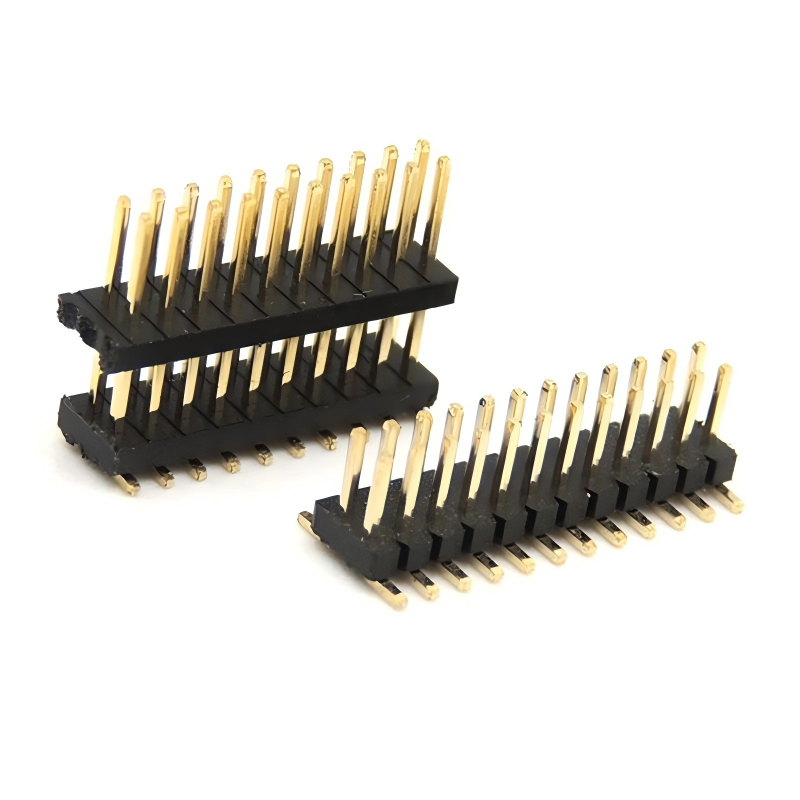

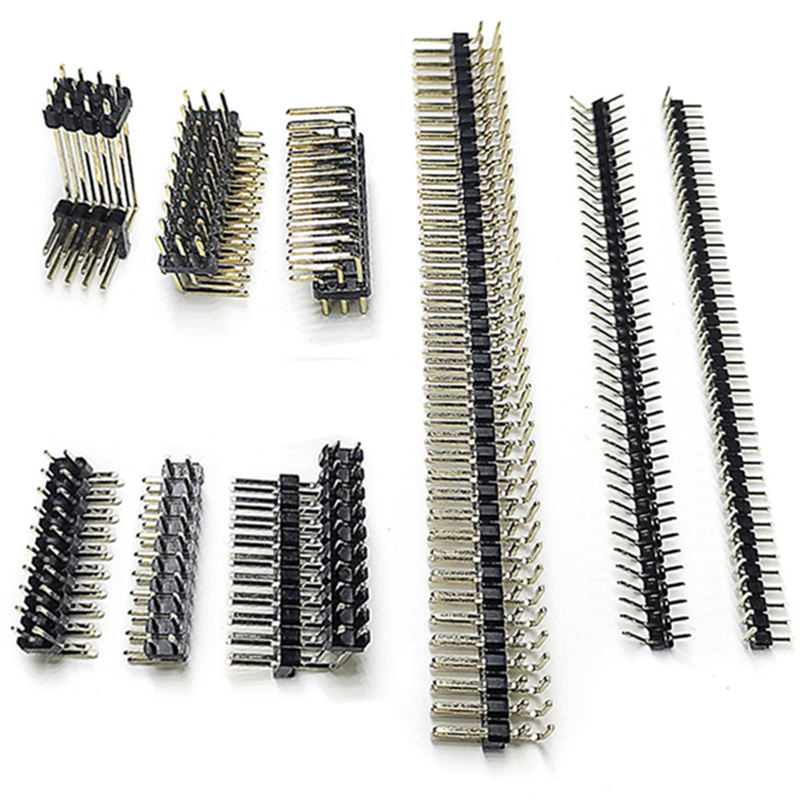

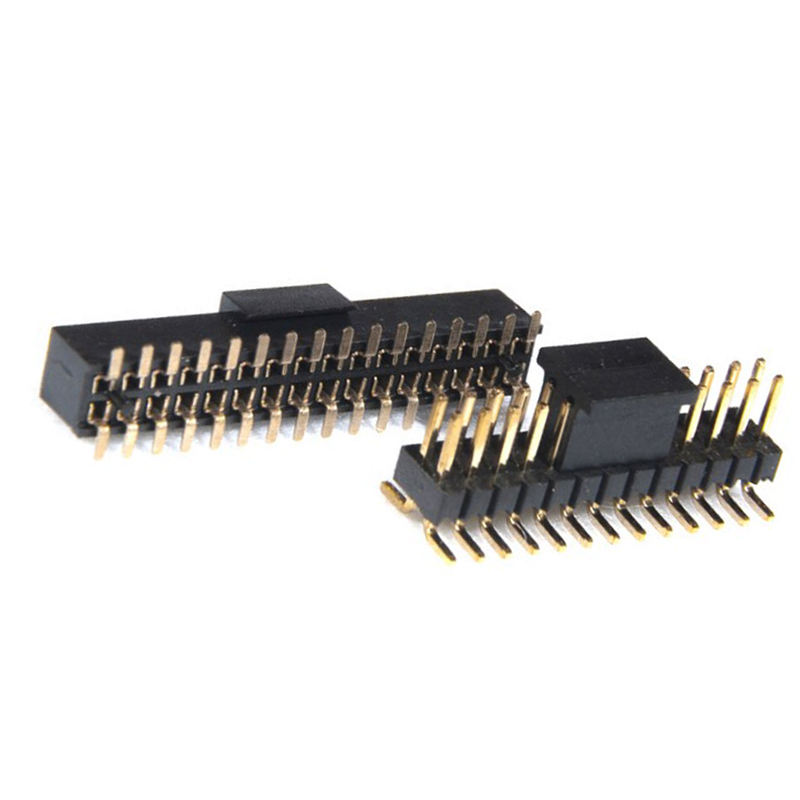

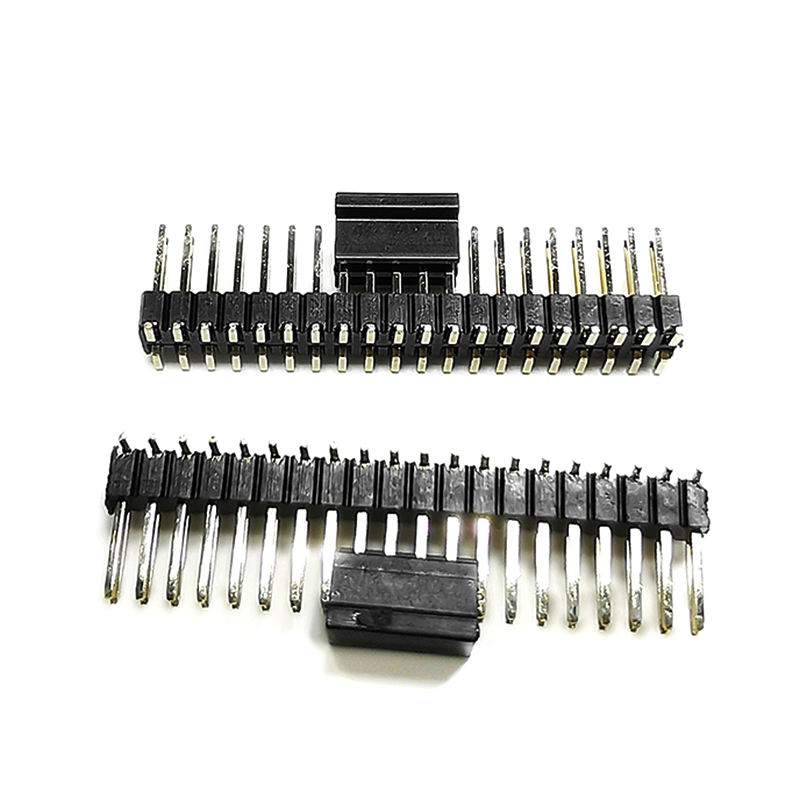

Conector Macho de Pino Longo com Ângulo SMD/SMT Press Fit Duplo 6 8 20 Pinos 2*14 2*3 5 Fêmea 1mm 1.27mm 2mm 2.54mm

Conector Macho de Pino Longo Press-Fit / SMT / THT – Passo de 1.0 / 1.27 / 2.0 / 2.54 mm, Linha Única e Dupla (2×3 / 2×7 / 2×10 / 2×14), Reto / Ângulo Reto / SMD, Comprimento de Pino Personalizado

Descrição do Produto

Visão Geral

Esta família de conectores macho de pino longo abrange os quatro passos dominantes de placa a placa (1.0 / 1.27 / 2.0 / 2.54 mm) em linha única e dupla, com três estilos de terminação rodando em paralelo: press-fit compatível (backplane sem solda), SMT asa de gaivota em ângulo reto (montagem automática) e THT reto com cauda estendida (empilhamento mãe-filha, conectores de depuração, interconexão). Contagens de linha dupla 2×3 / 2×7 / 2×10 / 2×14 são estocadas; qualquer 2×n entre 2×2 e 2×40 é fabricado sem custo de ferramental.

Pinos quadrados são de latão torneado/estanhado (2.54/2.0) ou bronze fosforoso (1.27/1.0), banhados a ouro na zona de acoplamento com barreira de níquel, estanho na terminação. A carcaça é LCP ou PA6T de alta temperatura (não apenas PBT), de modo que a versão SMT passa na refusão sem chumbo de 260 ℃ por 10 s de acordo com IEC 60068-2-58 - mesma classe da série SEKORM 296.

5 Pontos de Venda Diferenciados

1.  Quatro Passos, Uma Família de Ferramental​ – 1.0 mm / 1.27 mm / 2.0 mm / 2.54 mm​ pino quadrado Ø0.4 / 0.46 / 0.5 / 0.64 mm respectivamente; linha dupla 2×3 (6p) / 2×7 (14p) / 2×10 (20p) / 2×14 (28p) e qualquer 2×n entre eles, linha única 4/6/8/20/32/40 também cobertos – o comprador muda o passo/contagem, não o fornecedor.

2. Três Terminações em Paralelo​ – Cauda compatível press-fit​ (Ø0.5 mm olho de agulha, sem solda, para backplane como a série PF Hongyian) / SMT asa de gaivota em ângulo reto​ (pad para pick-and-place, 260℃ 10s conforme SEKORM 296) / THT pino longo reto​ (cauda 11.96 mm padrão, personalizável 8.5–25 mm para empilhamento/mãe-filha como Connray MH25422).

3. Carcaça LCP / PA6T / PA9T de Alta Temperatura, UL94 V-0​ – Não é poliéster barato; a versão SMT suporta refusão sem chumbo de 260℃ 10s, a versão THT aceita solda por onda; as opções de isolador correspondem ao grau industrial Jetacon / SEKORM.

4. Verdadeiros 3A em 2.54mm / 1A em 1.27mm​ – Pino de liga de Cu C2680 (2.54) ou bronze fosforoso C5210 (1.27), banho de ouro 0.05µm / 0.76µm (30µ") opcional/estanho fosco; R de contato ≤20 mΩ, RI ≥1000 MΩ, suporta 500–600 V AC – mesmas especificações elétricas da classe 296/MH25422 de primeiro nível.

5. Referência cruzada para SEKORM 296 / Connray MH25422 / Amphenol / Har-win​ – Padrão de conexão de 2.54mm = grade padrão de 0.1"; linha dupla de 1.27mm corresponde ao passo de interconexão har-flex Harwin/Harting; retornamos desenho cruzado + 3D STEP em 24 h.

Indústrias de Aplicação

• Placas mãe-filha / interconexão​ – THT de pino longo de 2.54mm para Raspberry Pi HAT / classe har-flex de 1.27mm para placa BBAI 5G

• Backplane industrial​ – press-fit de linha dupla de 2.0mm 2×10 em FR4 de 1.6mm, sem solda por onda (caso de uso Hongyian PF)

• Placas de desenvolvimento / kits de avaliação​ – SMT RA de linha dupla 2×3 (PRT-27910 clone) em layouts originais SparkFun/Adafruit

• Controlador PLC / DIN rail​ – THT RA de linha dupla 2×7 de 2.54mm, 3A energia+sinal

• Subplaca vestível médica​ – SMT RA de linha dupla 2×10 de 1.27mm, banho de ouro, perfil baixo 4.3 mm isolador

• Módulo sensor automotivo​ – SMT de linha dupla 2×7 de 1.0mm, LCP V-0, -40~+105 ℃

• Dispositivo de teste / ATE​ – pino longo de 2.54mm 2×40 para placas adaptadoras de pogo

 Opções de Personalização

• Passo: 1.0 / 1.27 / 2.0 / 2.54 mm​ (outros 1.5/3.96 sob consulta)

• Linha: única/dupla/tripla

• Contagem: 2×3 / 2×7 / 2×10 / 2×14 / 2×20 … 2×40

• Terminação: Press-fit compatível​ / SMT asa de gaivota (reto/RA)​ / THT pino longo reto​ / THT RA

• Comprimento do pino: acoplamento 5.0–11.96 mm, cauda 2.4 / 3.0 / 8.5 / 10.0 / 11.96 / 25.0 mm

• Altura do plástico: 2.0 / 2.54 / 4.3 / 5.0 mm

• Revestimento: Au flash / 15µ" / 30µ" + Ni / estanho total / duplex

• Carcaça: LCP / PA6T / PA9T / PBT preto (cor opcional)

• Pinos de posicionamento: com/sem pino de posicionamento; boss press-fit opcional

Processo de Personalização de Etapas

1. Coleta de Requisitos → 2. Avaliação Técnica e Cotação → 3. Revisão e Confirmação do Desenho 3D → 4. Molde / Ferramental e Protótipo → 5. Teste de Amostra (R de contato, retenção, refusão) e Aprovação → 6. Produção em Massa → 7. QC Final e Envio.

Nosso serviço

Disponibilidade e Política de Amostras

As amostras são enviadas aos nossos clientes gratuitamente mediante solicitação, desde que estejam dispostos a pagar pelo frete, ou podemos pagar o frete para alguns clientes antigos de nosso lado também, ou o cliente pode pagar o frete antecipadamente, e podemos enviar amostras com nosso courier também.

Garantias/Garantias/Termos e Condições

Oferecemos uma garantia de qualidade do produto.
Uma entrega rápida de 15 dias é assegurada.
Os termos de pagamento incluem T/T, mas estão sujeitos a negociação, como L/C, PayPal, Western Union e mais.

Serviço Pós-Venda

Excelente serviço é oferecido através de nossa rede de escritórios e sede.
Por favor, entre em contato com nosso departamento de vendas de marketing por telefone ou e-mail, ou se for conveniente, visite nosso escritório.
Além do serviço amigável, oferecemos os preços mais competitivos e agendamento flexível.

FAQ

P: Qual é o seu MOQ?

R: Nosso MOQ geralmente é de 1000 peças, mas aceitamos pequenas quantidades de pedidos para testes.

P: Posso visitar sua fábrica?

R: Bem-vindo à sua visita à nossa fábrica, e mostraremos nosso processo de produção profissional, e esperamos ter uma cooperação de longo prazo com você.

P: Qual é o tempo de amostra? Qual é o tempo de entrega?

R: 7 dias para amostras e 15-20 dias para produção em massa. Depende da quantidade.

P: Como inspeciono meus bens?

R: Você pode inspecionar visitando a fábrica, ou pedir a uma terceira parte para inspecionar, ou por inspeção de imagem.

P: Quanto custa para enviar para o meu país?

R: O frete será fornecido pela empresa de frete com base no seu Peso Bruto e CBM.

P: Como sei se você enviou meu pedido?

R: O número de rastreamento (DHL, UPS, FedEx, TNT, EMS, etc.), Conhecimento de Embarque Aéreo ou Conhecimento de Embarque Marítimo será enviado a você assim que seus produtos forem enviados. Também acompanhamos a entrega e o mantemos informado. O útil serviço pós-venda é fornecido. Apoiamos o que você vende.

P: Posso fazer produtos personalizados? / customizados?

 R: Claro, basta nos enviar seu desenho ou amostra.
