Conector Macho de Pino de Dupla Fileira Personalizado de 2,54 mm – Montagem em PCB THT, Flash de Ouro sobre Níquel, para Sistemas de Segurança e Módulos de Câmera IP, Entrega Rápida Direto da Fábrica

Descrição do Produto

Visão Geral

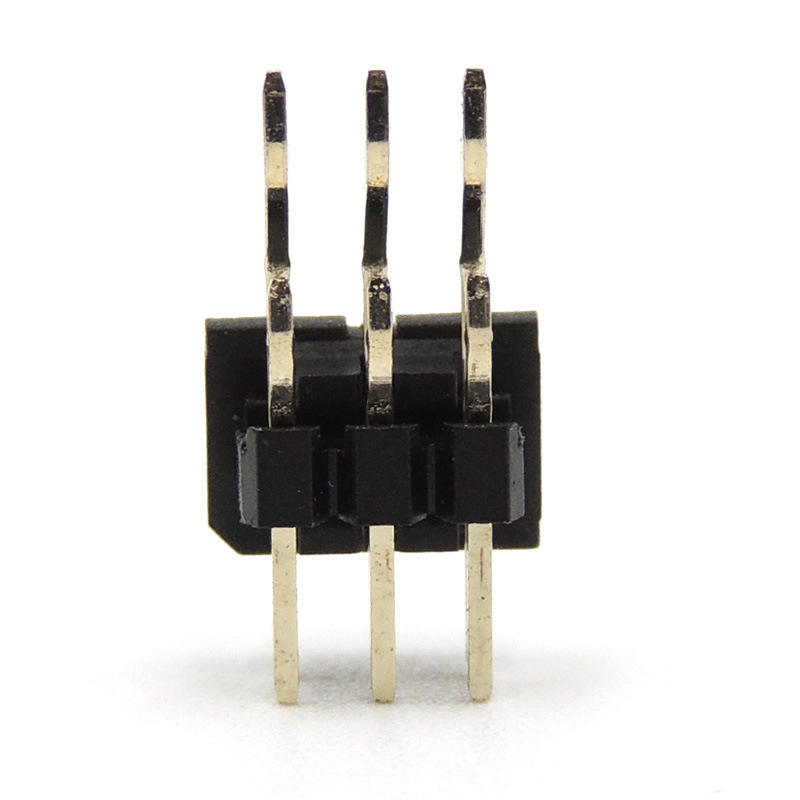

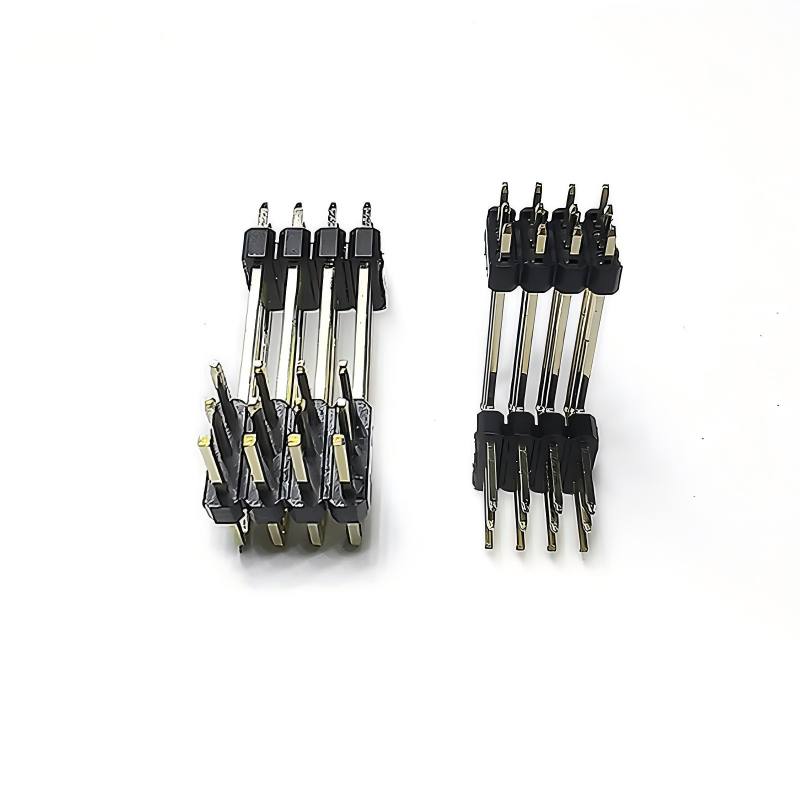

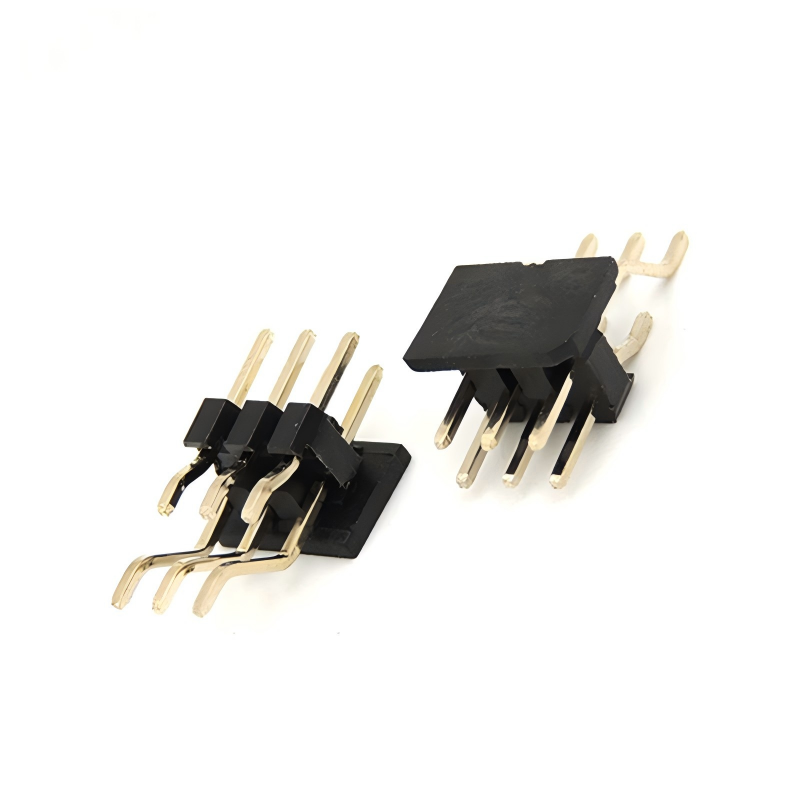

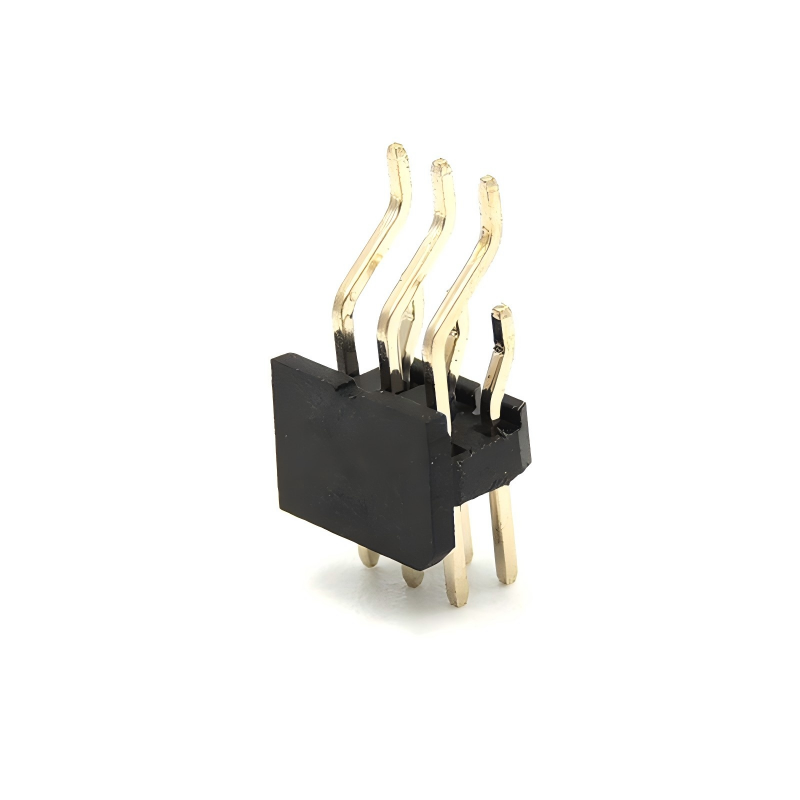

O Conector Macho de Pino Duplo Personalizado de 2,54 mm é um interconector de grade through-hole de 0,1" otimizado para sistemas de segurança e módulos de câmera IP: pinos quadrados de latão Ø0,64 mm em um isolador preto PBT+30%GF UL94 V-0, reto de 180°, com flash de ouro sobre níquel na zona de acoplamento. Fornecido como uma barra destacável de dupla fileira (2×20 = 40 pinos padrão para conector flexível de módulo de câmera; 2×5 para controlador PoE; 2×40 para backplane DVR), destacável a cada 2,54 mm.

Materiais

• Isolador: PBT  preto UL94 V-0; opção PA6T (ICKEY 6T) para onda sem chumbo de 260°C; opção Nylon 6T/GWT 750°C

• Pino: Latão C2680 Ø0,64 mm quadrado; opção de bronze fosforoso C5210 para >500 ciclos

• Revestimento: Flash de ouro 0,05µm sobre 50µ" Ni na zona de acoplamento de 5,84 mm; estanho fosco de 2–3µm na cauda de 3,0 mm; ouro seletivo de 30µ" (0,76µm)opção em MOQ de 500 peças

• Opções de Plástico: plástico simples de 2,5 mm de altura / plástico duplo reforçado (anti-dobra)

Indústrias de Aplicação

• Módulos de Câmera IP​ – conector reto 2×20 no adaptador flexível placa sensor-placa principal, 2×5 na subplaca do driver de LED IR

• Placa Principal DVR / NVR​ – conector de backplane de dupla fileira 2×40 para GPIO / entrada de alarme / RS485 / áudio

• Injetor / Switch PoE​ – conector de energia+dados 2×5, flash de ouro anti-oxidação em sótão/armário de fiação

• Leitor de Controle de Acesso​ – 2×5 / 2×10 para Wiegand + LED + buzzer

• Estação de Porta Inteligente / Intercomunicador de Vídeo​ – 2×20 mezzanine para MCU principal

• Câmera de Tráfego / ANPR​ – backplane industrial 2×40, ampla temperatura de -40~+105°C

• Hub de Sensor de Segurança​ – placa agregadora PIR / fumaça / quebra de vidro

Opções de Personalização

• Contagem: 2×2 / 2×5 / 2×10 / 2×20​ / 2×40 (destacável)

• Cauda: 3,0 mm (padrão) / 6,0 mm (6T) / 10,8 mm total (clone Connfly) / 8,5 / 11,96 mm

• Plástico: simples 2,5 mm / duplo 4,3 mm / 8,5 mm de altura

• Isolador: PBT+30%GF preto (padrão) / PA6T / Nylon 6T / cor

• Revestimento: flash de ouro / 30µ" seletivo​ / estanho completo / duplex

• Pino: latão (padrão) / bronze fosforoso

• Orientação: reto/ângulo reto

• Embalagem: saco PE/tubo/bandeja

Processo de Personalização Passo a Passo

1. Coleta de Requisitos → 2. Avaliação Técnica e Cotação → 3. Revisão e Confirmação do Desenho 3D → 4. Molde / Ferramental e Protótipo → 5. Teste de Amostra (contato R, retenção, reflow) e Aprovação → 6. Produção em Massa → 7. QC Final e Envio.

Nosso serviço

Disponibilidade e Política de Amostras

As amostras são enviadas gratuitamente aos nossos clientes mediante solicitação, desde que estejam dispostos a pagar o frete, ou podemos pagar o frete para alguns clientes antigos de nosso lado também, ou o cliente pode pagar o frete antecipadamente, e podemos enviar amostras com nosso courier também.

Garantias/Garantias/Termos e Condições

Oferecemos uma garantia de qualidade do produto.
Uma entrega rápida de 15 dias é garantida.
Os termos de pagamento incluem T/T, mas estão sujeitos a negociação, como L/C, PayPal, Western Union e mais.

Serviço Pós-Venda

Excelente serviço é oferecido através de nossa rede de escritórios e sede.
Por favor, entre em contato com nosso departamento de vendas de marketing por telefone ou e-mail, ou se for conveniente, visite nosso escritório.
Além do serviço amigável, oferecemos os preços mais competitivos e agendamento flexível.

FAQ

P: Qual é o seu MOQ?

R: Nosso MOQ geralmente é de 1000 peças, mas aceitamos pequenas quantidades de pedidos para testes.

P: Posso visitar sua fábrica?

R: Bem-vindo à visita de sua fábrica, e nós lhe mostraremos nosso processo de produção profissional, e esperamos ter uma cooperação de longo prazo com você.

P: Qual é o tempo de amostra? Qual é o tempo de entrega?

R: 7 dias para amostras e 15-20 dias para produção em massa. Depende da quantidade.

P: Como inspeciono meus bens?

R: Você pode inspecionar visitando a fábrica, ou pedir a uma terceira parte para inspecionar, ou por inspeção de imagem.

P: Quanto custa para enviar para o meu país?

R: O frete será fornecido pela empresa de frete com base em seu Peso Bruto e CBM.

P: Como sei se você enviou meu pedido?

R: O número de rastreamento (DHL, UPS, FedEx, TNT, EMS, etc.), Conhecimento de Embarque Aéreo, ou B/L por Mar será enviado a você assim que seus bens forem enviados. Também acompanhamos a entrega e o mantemos informado. O útil serviço pós-venda é fornecido. Apoiamos o que você vende.

P: Posso fazer produtos personalizados?
