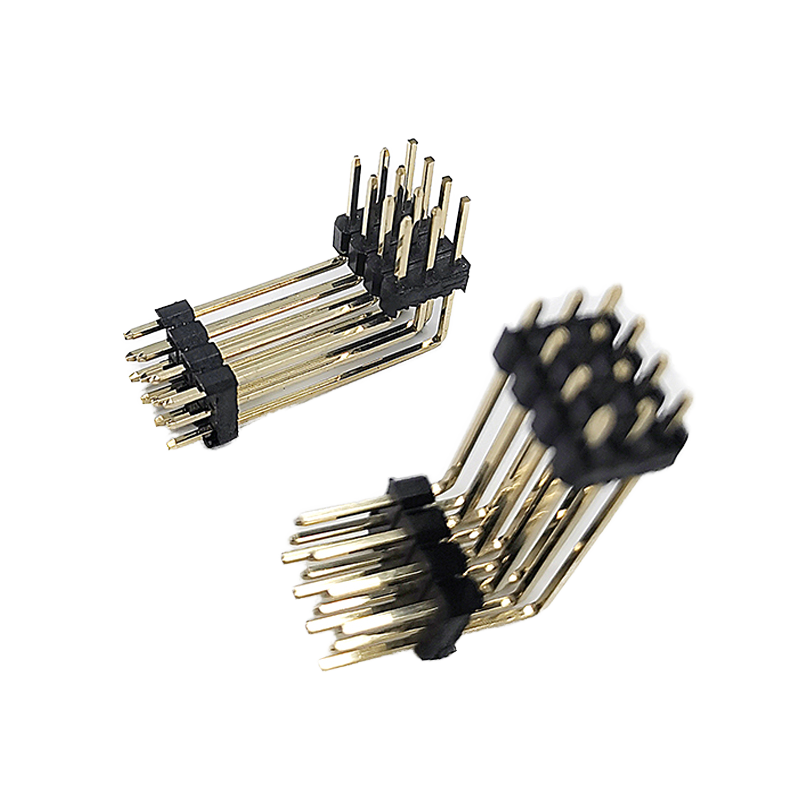

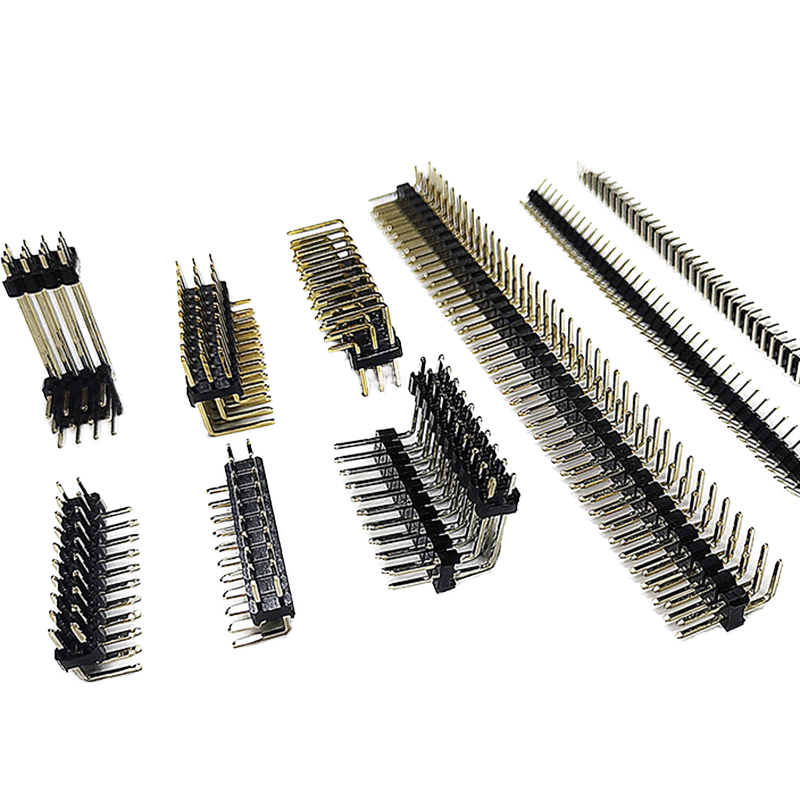

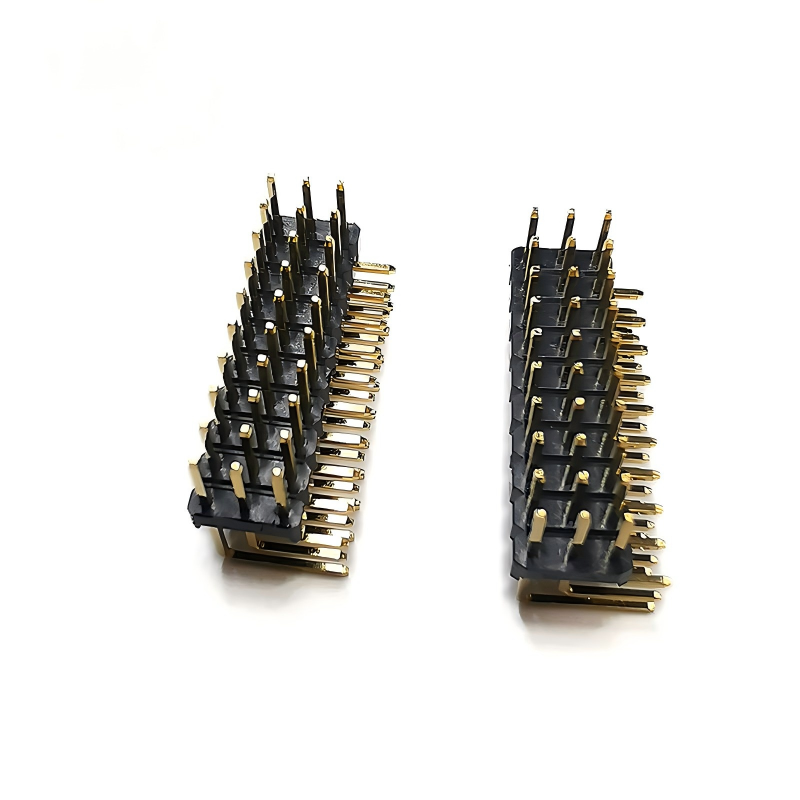

2.54mm Pitch Double Row Male Pin Header Connector Directo PCB bandeja de cabeçalho dourada

Descrição do produto

Resumo

O cabeçalho de alfinete masculino de linha recta de 2,54 mm é a interligação de grade de 0,1" de trabalho: alfinetes quadrados de latão Ø0,64 mm pressionados em um isolante preto PBT UL94 V-0, buraco de 180 °,Ouro brilhante sobre níquel na zona de acasalamentoFornecido como um bastão de 101,6 mm (2×40 fila dupla) que se abre a cada 2,54 mm para 2×2 / 2×5 / 2×20 etc. o clone mecânico exacto da série recta de duas linhas da Connfly DS1021-2X40SF133-B e da SEKORM Z-213 2213S-40G.

Ele combina com cabeçalhos femininos padrão de 2,54 mm, carcaças de crimp DuPont e recipientes de placa base Arduino / STM32.8mm total-pin (Confly 2×40) também abastecido.

Materiais

• Isolador: PBT preto UL94 V-0; opção PA6T (ICKEY 6T) para onda livre de chumbo a 260°C; opção Nylon 6T/GWT a 750°C

• Pinhas: latão C2680 Ø0,64 mm quadrado; bronze fosforo C5210 opção para > 500 ciclos

• Revestimento: Flash de ouro 0,05 μm sobre 50 μm "Ni na zona mate de 5,84 mm; estanho fosco 2 ‰ 3 μm na cauda de 3,0 mm;ouro seletivo de 30 μm (0,76 μm)Opção a 500 pcs (

• Opções de plástico: mono plástico de 2,5 mm de altura / duplo plástico reforçado (anti-dobragem)

Indústrias de aplicação

• Tabelas de desenvolvimento / kits de avaliação¢ Arduino Mega/Uno faixa masculina, cabeçalho STM32 Nucleo, cabeçalho de empilhamento Raspberry Pi HAT (long-pin 6T/10.8mm)

• Planilha industrial¢ Cartões de E/S PLC, controlador DIN, 2×20 THT em FR4 de 1,6 mm

• Teste e medição¢ pinos de fixação ATE, placas de adaptador de pogo

• Consumidor/aparelho- placa de controlo da máquina de lavar, PCB do carregador, módulo LED daisy-chain

• Auxílios ao automóvelModulo de iluminação de automóveis, 5V/12V (anti-oxidante de flash de ouro)

• Subcomissão Médica- Plug-in de monitoramento do paciente, analisador mezzanine (30μ" versão em ouro)

Opções de personalização

• Contagem: 2×2 / 2×3 / 2×5 / 2×10 / 2×20 /2×40- O quê?

• Plástico: simples (2,5 mm) / duplo reforçado

• Cauda de alfinete: 3,0 mm (padrão) / 6,0 mm (6T) / 10,8 mm total (clone de Confly) / 8,5 / 11,96 mm

• Isolador: PBT preto (padrão) / PA6T / Nylon 6T / LCP / cor

• Revestimento: flash de ouro /30 μ" seletivo/ Full tin / duplex (Au mate + Sn tail)

• Material dos alfinetes: latão (por defeito) / bronze fosfato

• Embalagem: saco/tubo/folha de PE

Processos personalizados

1. Coleção de requisitos → 2. Avaliação técnica e citação → 3. Revisão e confirmação de desenhos 3D → 4. Molde / ferramenta e protótipo → 5. Teste de amostra (contacto R, retenção, refluxo) e aprovação → 6.Produção em massa → 7QC final e embarque.

O nosso serviço

Disponibilidade de amostras e política

As amostras são para ser enviado para os nossos clientes gratuitamente em sua solicitação, desde que eles estejam dispostos a pagar pelo frete, ou podemos pagar o frete para alguns clientes antigos do nosso lado também,ou o cliente pode pagar o frete com antecedência, e podemos enviar amostras com o nosso correio também.

Garantias/Garantias/Termos e Condições

Oferecemos uma garantia de qualidade do produto.
Uma entrega rápida de 15 dias é garantida.
Os termos de pagamento incluem T/T, mas estão sujeitos a negociação, tais como L/C, PayPal, Western Union, e mais.

Serviço pós-venda

O serviço é excelente através da nossa rede de escritórios e da sede.
Por favor, entre em contato com o nosso departamento de vendas de marketing, por telefone ou e-mail, ou, se conveniente, visite o nosso escritório.
Além do serviço simpático, oferecemos os preços mais competitivos e horários flexíveis.

Perguntas frequentes

Q: Qual é o seu MOQ?

R: Nosso MOQ geralmente é de 1000 pcs, mas aceitamos pequenas quantidades de encomenda para testes.

P: Posso visitar a sua fábrica?

R: Bem-vindo a visitar a nossa fábrica, e mostraremos o nosso processo de produção profissional, e esperando que possamos ter cooperação a longo prazo com você.

Q: Qual é o seu tempo de amostra? Qual é o seu tempo de entrega?

A: 7 dias para amostras e 15-20 dias para produção em massa.

P: Como inspeciono os meus produtos?

A: Pode inspeccionar visitando a fábrica, ou pedir a um terceiro para inspeccionar, ou por inspecção de imagem.

P: Quanto custa o envio para o meu país?

A: O frete será dado pela empresa de frete com base no seu peso bruto e CBM.

P: Como é que sei se envia a minha encomenda?

R: O número de rastreamento ((DHL, UPS, FedEx, TNT, EMS, etc.), a nota de transporte aéreo ou B / L por mar serão enviados para você assim que seus produtos forem enviados.O serviço pós-venda é prestadoNós apoiamos o que você vende.

P: Posso fazer produtos personalizados?

 R: Claro, basta enviar-nos o seu desenho ou amostra.
