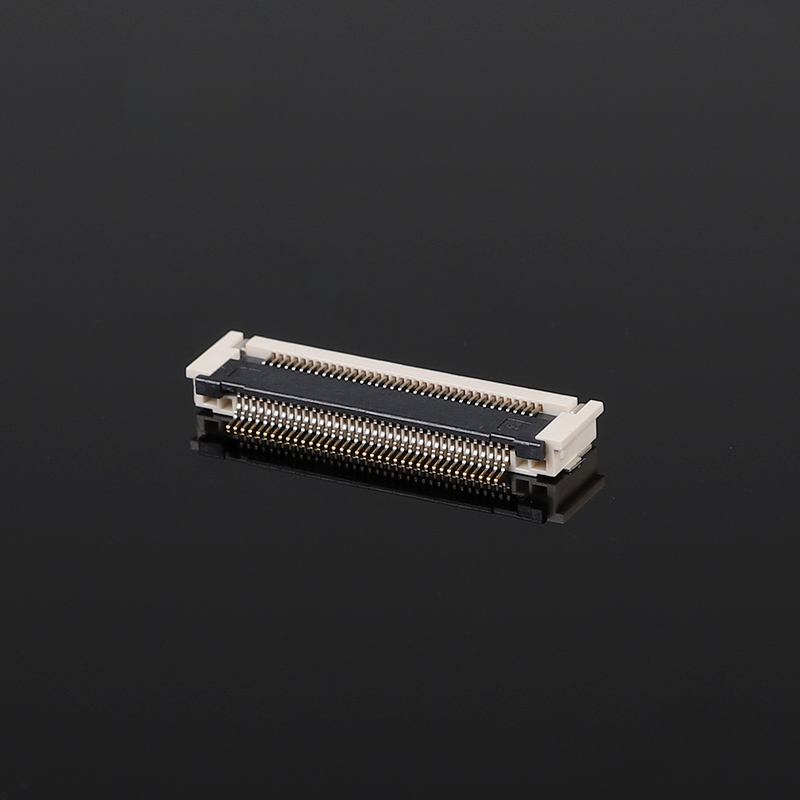

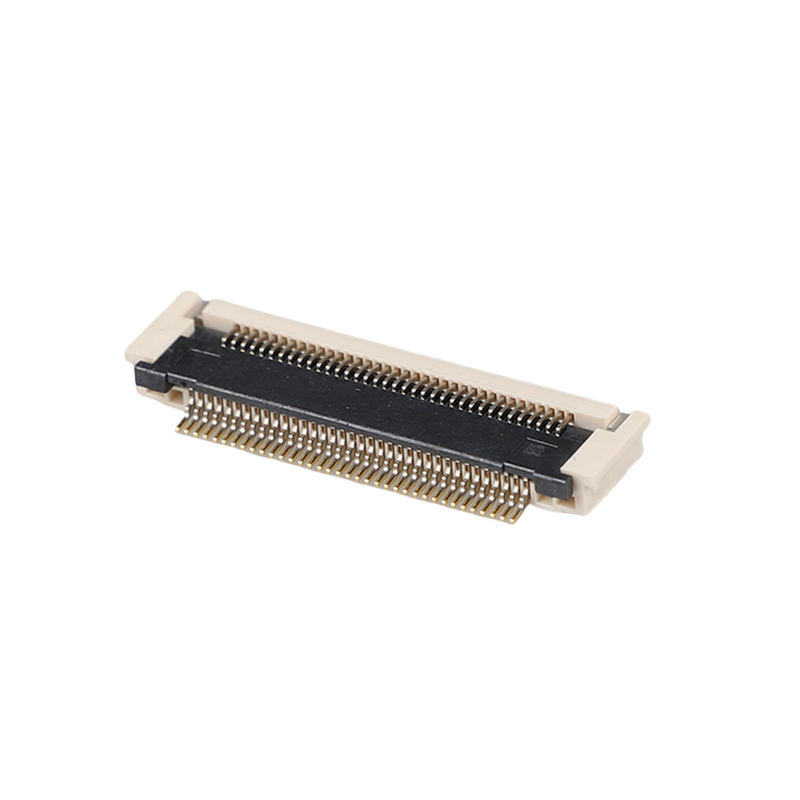

Conector FPCFFC de 0,5 mm de altura dourado 2.7H SMD horizontal pós-pressão 10-68Pin 50V 0,5A

Destaques do produto

• 0.5mm Fine Pitch Design para aplicações de PCBs compactos e de alta densidade
• Estrutura de montagem SMT horizontal suporta montagem automática de PCB
• Design de contato pós-pressão/flip-lock melhora a retenção de cabos FPC/FFC
• Contatos revestidos de ouro fornecem desempenho de contato elétrico estável

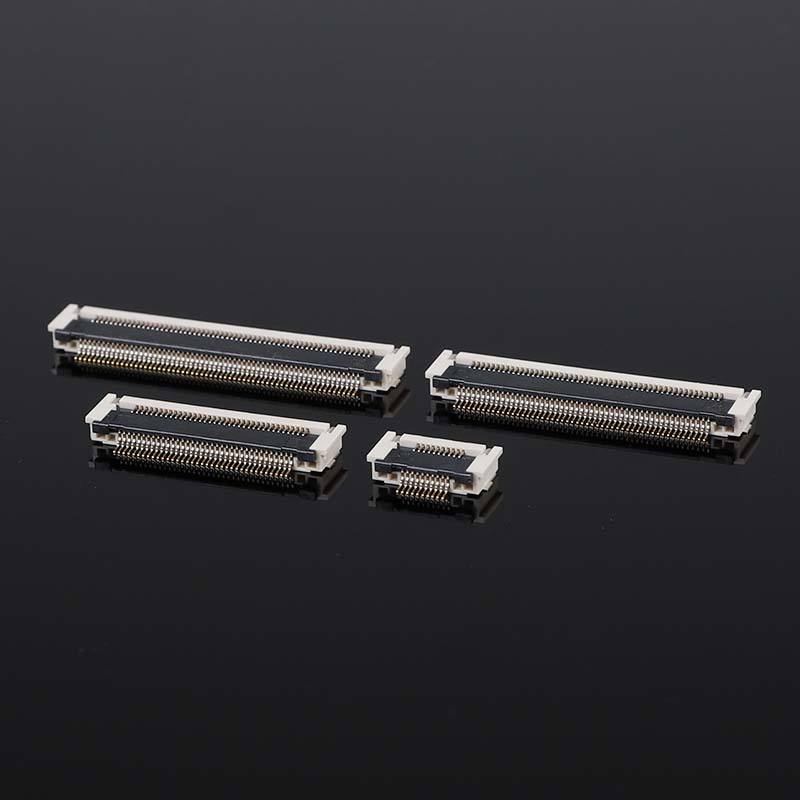

• Opções de pinos 10 ¢ 68 Disponíveis para requisitos de concepção de circuitos flexíveis
• Voltagem nominal de 50 V / corrente de 0,5 A Capacidade adequada para várias aplicações de sinal e baixa potência

.

Descrição

Especificações mecânicas gerais

Características do material e eléctricas

Orientações ambientais e de solda

Vantagens do produto

Projeto de PCB que economiza espaço

A estrutura de passo de 0,5 mm ajuda os engenheiros a reduzir a pegada do conector de PCB, mantendo conexões de sinal multi-pin.

Projetado para fabricação em grande volume

A compatibilidade SMT suporta linhas de produção automatizadas, melhorando a eficiência de fabricação para montagem eletrônica.

Conexão de sinal confiável

Os contatos revestidos de ouro e as estruturas terminais de precisão ajudam a manter conexões elétricas estáveis para aplicações de transmissão de sinal.

Seleção flexível de produtos

A faixa de pinos 10 ′′ 68 permite que os clientes combinem a seleção de conectores com diferentes layouts de PCB, interfaces de exibição e projetos de módulos.

O que é o conector FPC FFC?

O conector plano FPC FFC não se limita à corrente, mas no rápido desenvolvimento da tecnologia optoeletrônica de hoje, o portador do sinal de transmissão é leve;vidro e plástico substituem o fio no circuito comum, mas o caminho do sinal óptico também usa o conector plano FPC FFC. Sua função e o conector de ligação plana FPC FFC do circuito são os mesmos.

Principais diferenças entre o conector FFC e o FPC

Em termos de sua fabricação, a forma como seus circuitos são formados é diferente:

1O FPC é um tipo de placa de circuito flexível com diferentes estruturas unilaterais, duplas e multicamadas, que é processada por FCCL (folha revestida de cobre flexível) por gravação química.

2O FFC utiliza duas camadas de película de folha isolante embutida com folha de cobre plana.

Tendência futura da inovação no sector das PCF

1A espessura do FPC deve ser mais flexível e mais fina.

2A resistência ao dobramento é a característica inerente do FPC. A resistência do FPC do futuro deve ser mais forte e deve ser mais de 10 mil vezes.Isto requer melhores substratos..

3. preço. Neste estágio, o preço do FPC é muito maior do que o do PCB. Se o preço do FPC for para baixo, o mercado será mais amplo.

4Para atender a vários requisitos, o processo de FPC deve ser atualizado e a abertura mínima e o espaçamento mínimo de largura/linha devem atender a requisitos mais elevados.

Nosso Serviço

1A série de especificações do produto é completa, mas também personalizada.
2Importar equipamento e um alto grau de automação, entrega pontual.
3Implementação rigorosa do sistema ISO 9000 e ERP, fornecimento de materiais estritamente em conformidade com o controle de qualidade e produção padrão.Garantia da qualidade do produto através da certificação UL.
4. Amostra gratuita: 15-20 conjuntos, rentável; a mesma qualidade preço unitário é muito competitivo

Perguntas frequentes

1Posso pedir uma amostra?
Sim, damos as boas vindas às encomendas de amostras para testar e verificar a qualidade.

2Pode fazer os seus produtos de acordo com a nossa demanda?
Sim, as especificações dos produtos podem ser personalizadas se você puder atender ao nosso MOQ.

3Como garantir a qualidade dos seus produtos?
1) Nós prometemos que dentro de 30 dias de problemas de qualidade, nós lhe daremos um retorno.

2) Detecção rigorosa durante a produção.

3) Inspecção rigorosa dos produtos por amostragem antes da expedição e garantia da embalagem dos produtos intacta.

4Quais são as certificações dos nossos produtos?
ISO9001 e algumas outras certificações ROHS.

5Quanto tempo posso ter a mercadoria?
A maioria das mercadorias que temos em estoque; o tempo de entrega é de cerca de 1-5 dias após o recebimento do pagamento. Para requisitos personalizados, o tempo será um pouco mais longo, como confirmamos.

6Que tipo de logística usa para a entrega?
Nós principalmente entregamos mercadorias por DHL, UPS, FEDEX, EMS e outras entregas expressas. Nós escolheremos a logística mais econômica para os clientes. Também apoiamos mercadorias escolhidas por seu transportador.

7Por que compraria de nós?
Temos 16 anos de experiência na indústria. Temos cooperação com milhares de empresas. A qualidade do produto é confiável.

8Quais são os produtos que a sua empresa vende principalmente?
Our company's main products include FFC/FPC connectors / Wafer connector /SIM card connector / Memory card connector / USB connector / Type C connector / HDMI connector / RJ45 series / B to B connector and Pin header connectors and so on.
