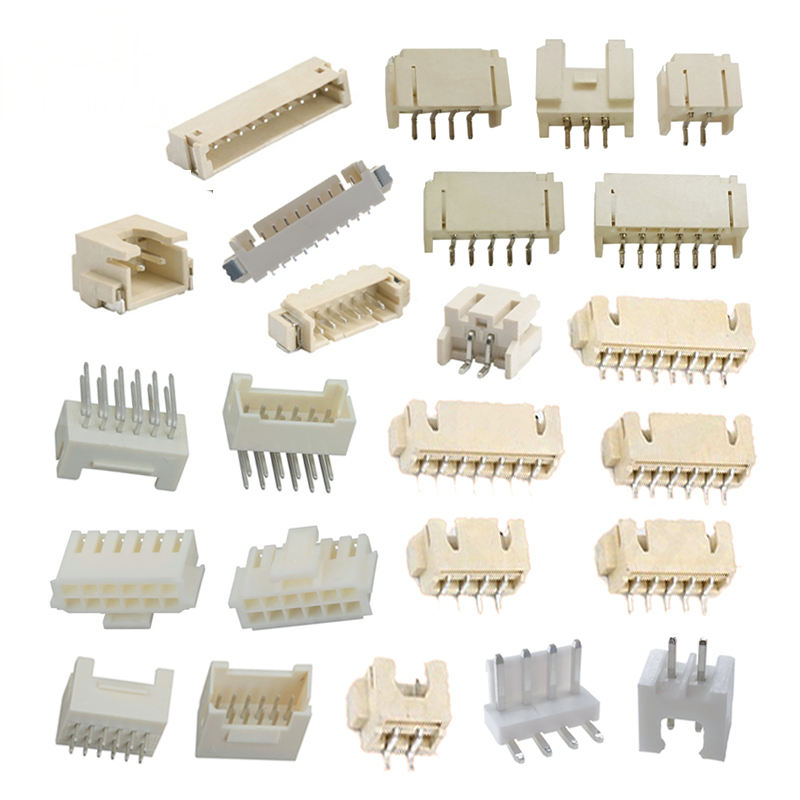

Conector Macho de Placa PCB Vertical e Ângulo Reto Compatível com JST de 1.25mm / XH 2.54mm / PH 2.0
Destaques do Produto
- Plataforma Multi-pitch: 1.25 mm / PH2.0 mm / XH2.54 mm / 2510 2.54 mm, compatível com os padrões de footprint JST

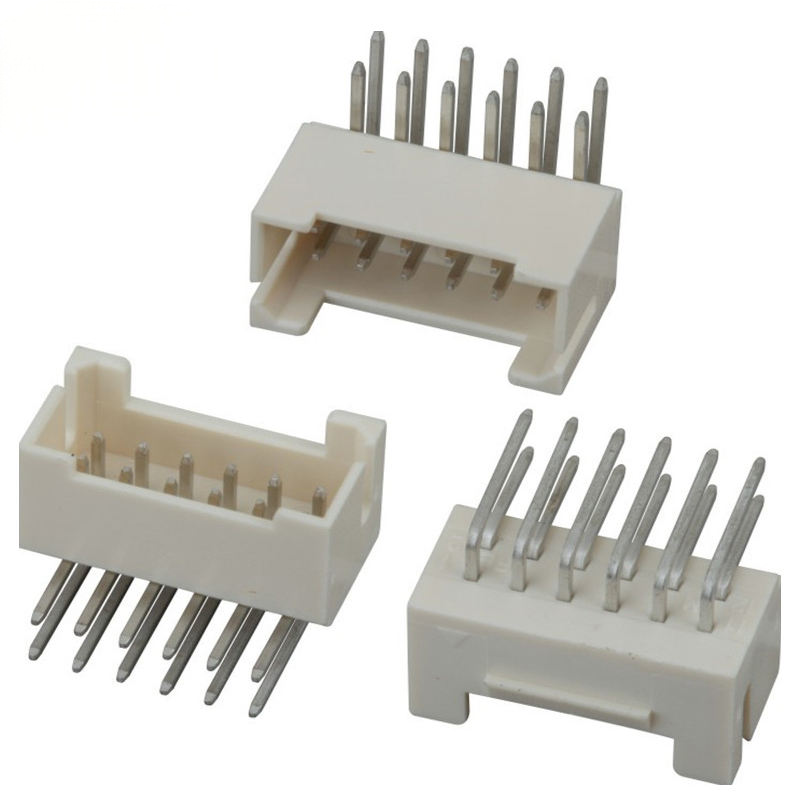

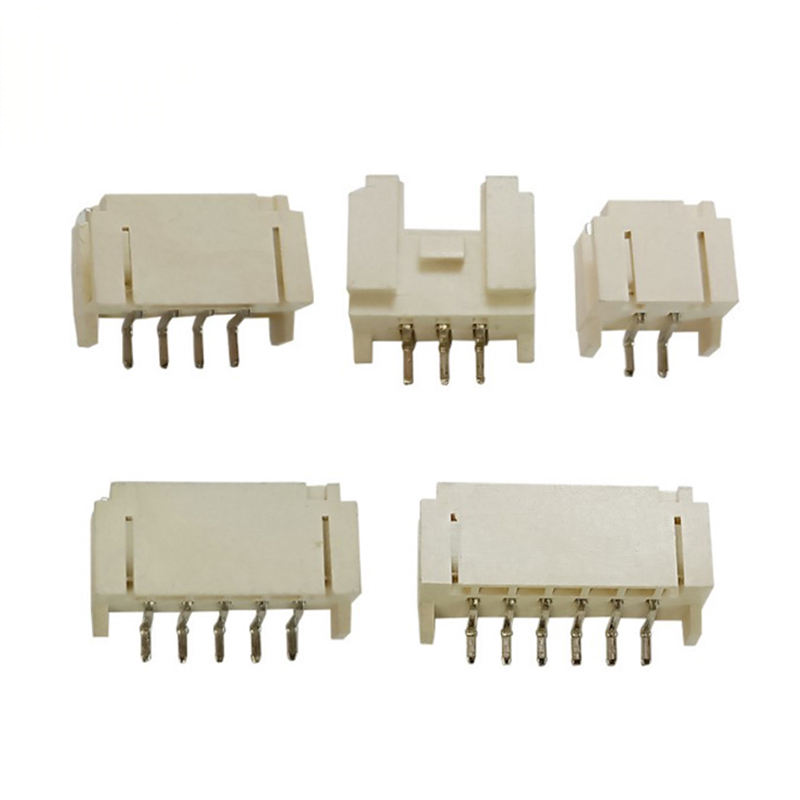

- Opções de montagem dupla: Headers Macho Verticais (Retos) e Ângulo Reto (R/A 90°), THT through-hole para montagem padrão em PCB
- Sistema completo tipo crimpagem: Header PCB + caixa plástica + terminais de crimpagem, contagem de pinos 2-20P em fileira única
- Compatível com RoHS e REACH; material isolante UL94-V-0; contatos de bronze fosforado estanhado para transmissão estável de sinal e energia
- Otimizado para produção em massa: desempenho de crimpagem estável, acoplamento de baixa força de inserção, custo competitivo em relação a peças de marcas originais
Especificações Técnicas
Parâmetros Mecânicos Gerais
| Item |
Especificação |
| Pitch Disponível |
1.25 mm / PH2.0 mm / XH2.54 mm / 2510-2.54 mm |
| Contagem de Pinos |
2-20 posições, fileira única |
| Tipo de Montagem |
Vertical (Reto 180°), Ângulo Reto (R/A 90°), THT Through-Hole |
| Ciclos de Acoplamento |
Mínimo 300 ciclos |
| AWG de Fio Aplicável |
AWG#30-#22 (depende da variante de pitch) |
| Suporte de Espessura de PCB |
PCB padrão de 1.6 mm |
| Estrutura de Travamento |
Travamento positivo por fricção |
Características de Material e Elétricas
| Item |
Especificação |
| Material do Contato |
Bronze Fosforado |
| Revestimento do Contato |
Padrão estanhado fosco; flash dourado opcional |
| Isolador da Caixa |
PA66, classificação de inflamabilidade UL94-V-0 |
| Corrente Nominal (por pino) |
1.0A-3.0A sujeito à variante de pitch; derating em temperatura ambiente elevada |
| Tensão Nominal |
250V AC/DC |
| Resistência de Contato Inicial |
≤10 mΩ |
| Resistência de Isolamento |
≥1000 MΩ |
| Tensão de Suporte |
1000V AC / 1 minuto, sem ruptura |
Guia Ambiental e de Soldagem
| Item |
Especificação |
| Temperatura de Operação |
-25°C ~ +85°C (incluindo temperatura de elevação de corrente) |
| Processo de Soldagem |
Soldagem por onda para headers THT; soldagem padrão through-hole |
| Temperatura e Tempo de Soldagem Sugeridos |
Máx. 260°C, ≤5 segundos de imersão do pino |
| Conformidade |
RoHS 2.0, REACH |
| Condição de Armazenamento |
Seco em ambiente interno, evitar gás corrosivo, -10°C ~ +40°C |
Características do Produto
- Orientação dupla: reto vertical para fiação de entrada superior; ângulo reto R/A para roteamento de cabo de entrada lateral, liberdade flexível de layout de PCB
- Posições de 2-20 em fileira única, tolerância de pitch de pino consistente ±0.05 mm, garante acoplamento preciso e evita danos por inserção incorreta
- Vigas de contato de bronze fosforado com revestimento de estanho; revestimento opcional de flash dourado para projetos de alto ciclo / ambiente corrosivo
- Material da caixa PA66 UL94-V-0, anti-envelhecimento, boa resistência térmica para processos de soldagem por reflow e onda
- Design de trava de travamento positivo por fricção na caixa, melhora o desempenho anti-arrancamento sob condições de vibração moderada
- Solução completa de terminação por crimpagem: terminais de crimpagem e caixas correspondentes fornecidos juntos; funciona com ferramentas de crimpagem padrão da indústria
- Compatibilidade mecânica drop-in com footprint estilo JST; nenhuma modificação de footprint de PCB necessária para projetos de substituição
- QC rigoroso de entrada e saída: verificação dimensional, resistência de contato, teste de rigidez dielétrica por lote
Vantagens do Produto
- Sourcing único multi-pitch: cobre especificações de fio-a-placa comumente usadas de 1.25 / 2.0 / 2.54 mm, reduz sua carga de trabalho de gerenciamento de BOM com múltiplos fornecedores
- Flexibilidade de layout: opções de header vertical e ângulo reto se adaptam a espaços de gabinete apertados, evitam conflitos de roteamento de cabo em PCBs compactos
- Substituição drop-in otimizada em custo: mecanicamente compatível com estilo JST, encurta o tempo de entrega e reduz o custo do componente sem redesenhar o layout da PCB
- Amigável para produção em massa: qualidade estável do terminal de crimpagem, compatível com equipamentos de crimpagem padrão; baixa taxa de falha para oficina de chicotes
- Seleção de revestimento de dupla qualidade: estanhado para projetos regulares sensíveis a custo; flash dourado para dispositivos de alta vibração / alto ciclo de acoplamento
- Cobertura de QC de gama completa: dimensão mecânica, desempenho elétrico, documentos de certificação de material disponíveis para auditoria do cliente
Aplicação
- Eletrônicos de Consumo: eletrodomésticos, módulos de casa inteligente, fiação interna de ventiladores e motores, placas de driver de LED
- IoT e Hardware Embarcado: módulos de sensor, conexões internas de pacotes de bateria, placas de controle
- Equipamentos Industriais: pequenos controladores industriais, equipamentos de teste, interconexão de sinal-energia interna de instrumentos
- Impressoras 3D e equipamentos RC, hardware de automação de escritório, fiação interna não crítica médica
FAQ
1. P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
2. P: Não consigo encontrar o produto no seu catálogo, vocês podem fabricar este produto para mim? R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos você quer. Se não o tivermos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35-45 dias.
3. P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 peças de amostras grátis de conectores para testes. Mas você tem que pagar pelo custo de envio
4. P: E quanto ao seu tempo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias
5. P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Este é um serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como está o controle de qualidade da sua empresa?
R: Obedecemos estritamente à ISO9001, IQC, OQC, IPQC, QA ocupam 10% do nosso departamento de Qualidade. Todos os nossos produtos serão testados por CCD.
8. P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível fazer todos os seus preços em uma lista, e os preços estão sempre mudando devido ao custo do material e à quantidade. E você pode nos dar uma lista de todos os itens que você precisa; nós confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços
9. P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos produtos personalizados para nossos clientes anteriormente (principalmente chicotes de fios). Sobre embalagens personalizadas, não há problema em colocarmos seu logotipo ou outras informações na embalagem. Apenas é preciso apontar que isso gera um custo adicional.
10. P: Quais certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
