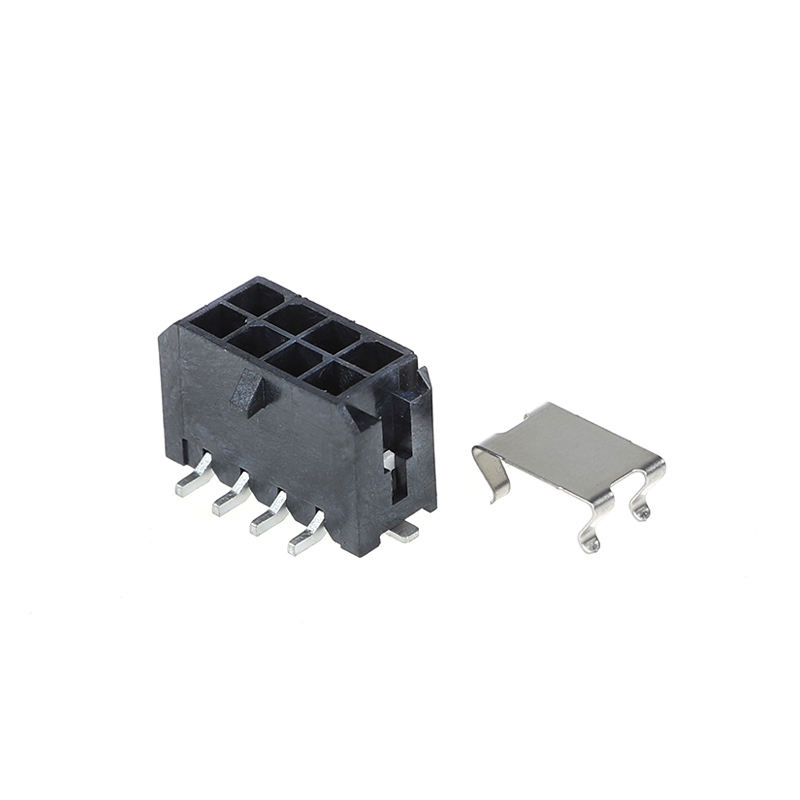

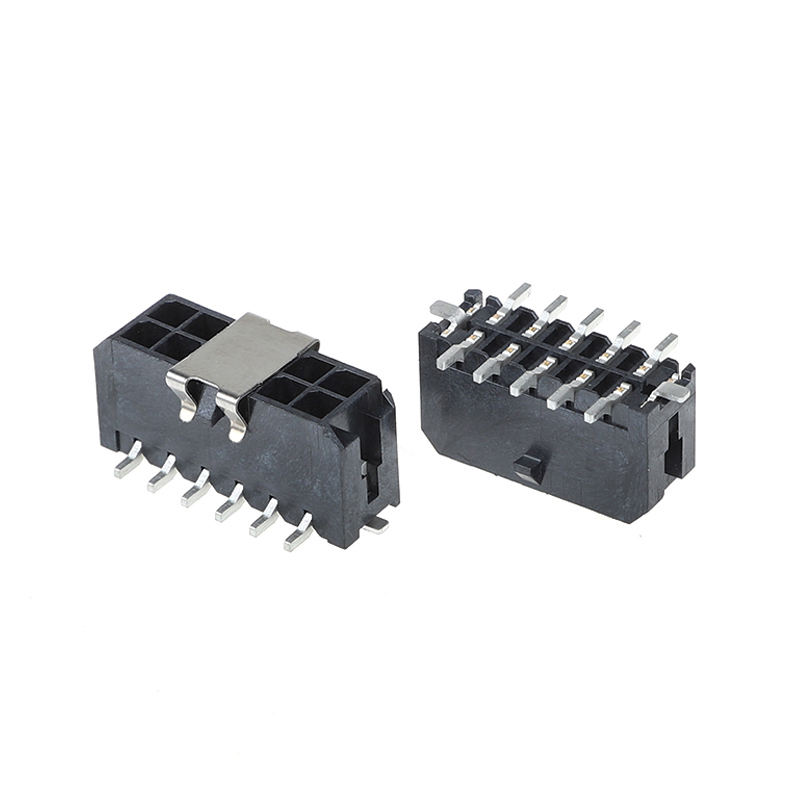

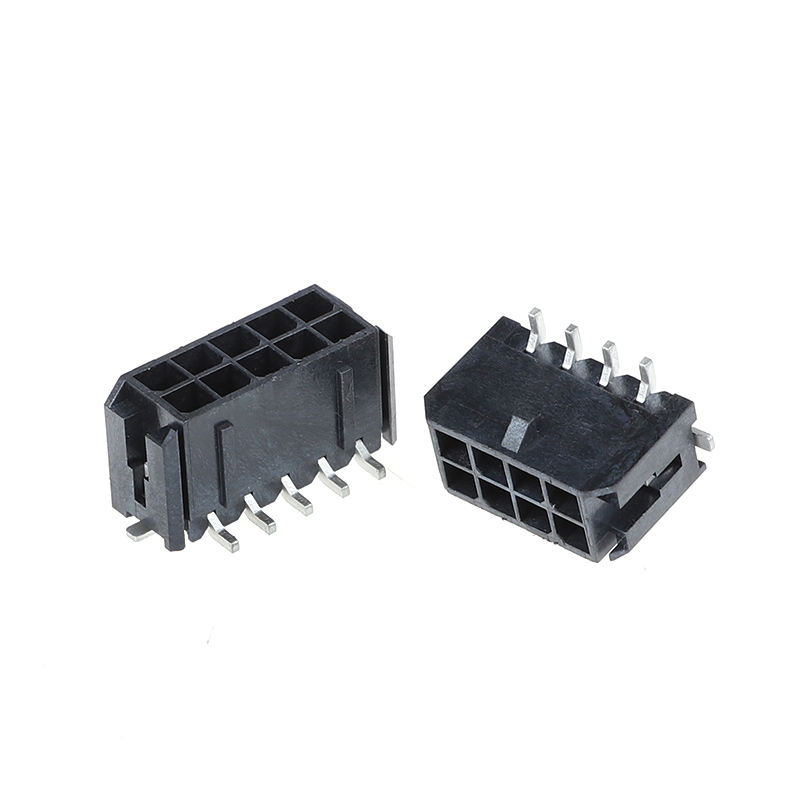

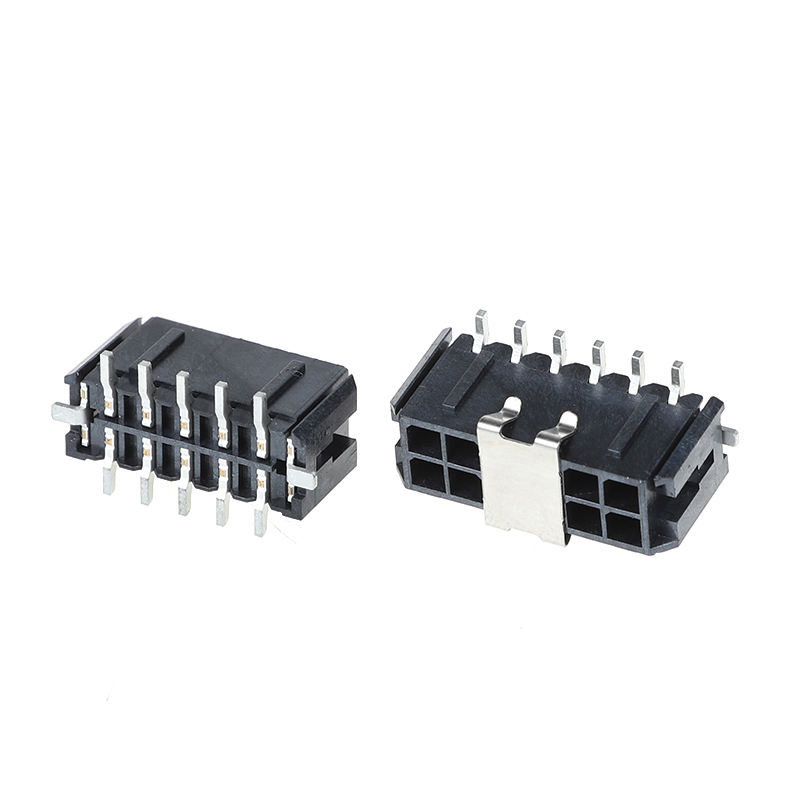

Conector Automotivo Vertical MX3.0mm Pitch Dupla Fileira 4P-24P Pequeno 5557 Substitui MOLEX43045 4P-24P ETIQUETA VERTICAL PARA PCB
Destaques do Produto
Conector PCB vertical de dupla fileira com passo de 3.0mm, grau automotivo e industrial, substituto direto para a série Molex 43045
- Passo: 3.0mm, tipo adesivo SMT vertical de dupla fileira, faixa: 4P a 24P
- Carcaça retardante de chamas UL94V-0, livre de halogênio, atende aos requisitos industriais e automotivos de baixa fumaça
- Design otimizado de trava de encaixe: anti-vibração, evita desconexão acidental sob choque e vibração severos
- Conjunto completo de acoplamento: fornece carcaça + terminais de crimpagem juntos para fornecimento único
- Montagem SMT vertical, pegada compacta, economiza espaço na placa PCB
Especificações Técnicas
| Item |
Detalhes |
| Desempenho Elétrico |
Corrente Nominal: 8A por circuito
Tensão Nominal: 250V AC
Resistência de Isolamento: ≥1000MΩ
Resistência de Contato: ≤20mΩ
Tensão de Suporte: 1500V AC/min |
| Desempenho Mecânico |
Passo: 3.0mm, Dupla Fileira, SMT Vertical
Número de Polos: 4P, 6P, 8P, 10P, 12P, 14P, 16P, 18P, 20P, 22P, 24P
Ciclos de Acoplamento: ≥500 vezes
Força de Retenção: Encaixe aprimorado, anti-desconexão sob vibração |
| Material e Revestimento |
Carcaça: PBT, UL94V-0, Livre de Halogênio
Material do Terminal: Liga de Cobre
Revestimento: Estanhado / Flash dourado disponível |
| Especificação Ambiental |
Temperatura de Operação: -40℃ ~ +105℃
Conforme para ambientes automotivos e industriais severos |
| Guia de Soldagem |
Compatível com soldagem por refluxo SMT
Temperatura de pico: 260℃ máx., 10s máx.
Montagem com adesivo vertical para PCB |
Referência Cruzada / Substituição Alternativa
Alternativa direta para marcas de renome internacional, mesma pegada e pinagem:
- MOLEX: série 43045 (cabeçalho vertical 4P~24P)
- JST: série vertical de dupla fileira equivalente de 3.0mm
- AMP/TE: conectores PCB verticais de dupla fileira com passo de 3.0mm compatíveis
Nota: Verifique a atribuição de pinos e as dimensões mecânicas antes da produção em massa.
Vantagens do Produto
- Trava de encaixe anti-vibração: resolve o risco de desconexão acidental em ambientes industriais / veiculares vibratórios
- Plástico livre de halogênio + UL94V-0: atende aos regulamentos de segurança contra incêndio e ambientais
- Fornecimento completo: carcaça + terminais, sem complicação de fornecimento separado
- Mesma pegada de PCB que Molex43045, substituição direta sem redesenhar a PCB
- Controle rigoroso de dimensões, rendimento SMT estável para montagem em massa
Aplicação
✅ Eletrônicos automotivos: módulos de controle de carro, iluminação, fiação de sensores
✅ Equipamentos industriais: PLC, drives servo, controladores industriais
✅ Eletrodomésticos: placas de controle domésticas de alta potência
✅ Fonte de alimentação, sistema de gerenciamento de bateria, equipamentos médicos e de comunicação
Método de Embalagem
- Padrão: Embalagem em saco antiestático
- Opcional: Embalagem em caixa de papelão branca / neutra. Etiqueta de embalagem personalizada e códigos de barras disponíveis mediante solicitação.
Método de Pagamento
EXW, FOB, CIF, CPT, T/T, L/C disponíveis
Prazo de Entrega
- Amostras: 3 dias úteis
- Pedido em massa: 1-2 semanas
Certificado de Fábrica e Serviço Personalizado
- Certificações: UL, RoHS, REACH, ISO9001
- MOQ: MOQ baixo para itens padrão
- Política de Amostra: Amostras grátis disponíveis/ Entrega rápida de amostras. Serviço personalizado: Contagem de pinos personalizada, espessura de revestimento, montagem de chicote de cabos, embalagem e marcação especiais.
Guia de Seleção do Cliente
- Confirme a contagem de polos: selecione 4P~24P com base nos requisitos do seu circuito
- Ambiente de trabalho: Para uso automotivo/industrial com alta vibração, esta versão vertical anti-desconexão é preferível
- Verificação de temperatura: Certifique-se de que a temperatura de operação esteja dentro de -40℃~+105℃
- Seleção de revestimento: Revestimento de estanho para uso geral; flash dourado para aplicações de sinal de alta confiabilidade
- Sugestão de protótipo: Teste amostras grátis antes da validação do projeto em massa
- Compatibilidade: Compare dimensões e definições de pinos ao substituir peças Molex/JST/TE
FAQ
1. P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
2. P: Não consigo encontrar o produto no seu catálogo. Vocês podem fabricar este produto para mim? R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos você quer. Se não o tivermos, também podemos projetar e fabricar um novo molde para produzi-lo. Para sua referência, a fabricação de um molde comum levará cerca de 35-45 dias.
3. P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 peças de amostras grátis de conectores para testes. Mas você tem que pagar o custo de envio
4. P: E quanto ao seu tempo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias
5. P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Este é um serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Somos responsáveis por quaisquer danos ao produto causados durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como está o controle de qualidade da sua empresa?
R: Segue rigorosamente a ISO9001. IQC, OQC, IPQC e QA representam 10% de nossa equipe. Todos os nossos produtos serão testados por CCD.
8. P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível listar todos os preços, e os preços mudam com base nos custos dos materiais e na quantidade. E você pode nos fornecer uma lista de todos os itens que você precisa; nós confirmaremos cuidadosamente um por um e lhe daremos uma lista de especificações e preços.
9. P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Já fizemos muitos produtos personalizados para nossos clientes anteriormente (principalmente chicotes de cabos). Sobre embalagens personalizadas, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Apenas é preciso notar que isso incorre em custo adicional.
10. P: Quais certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
