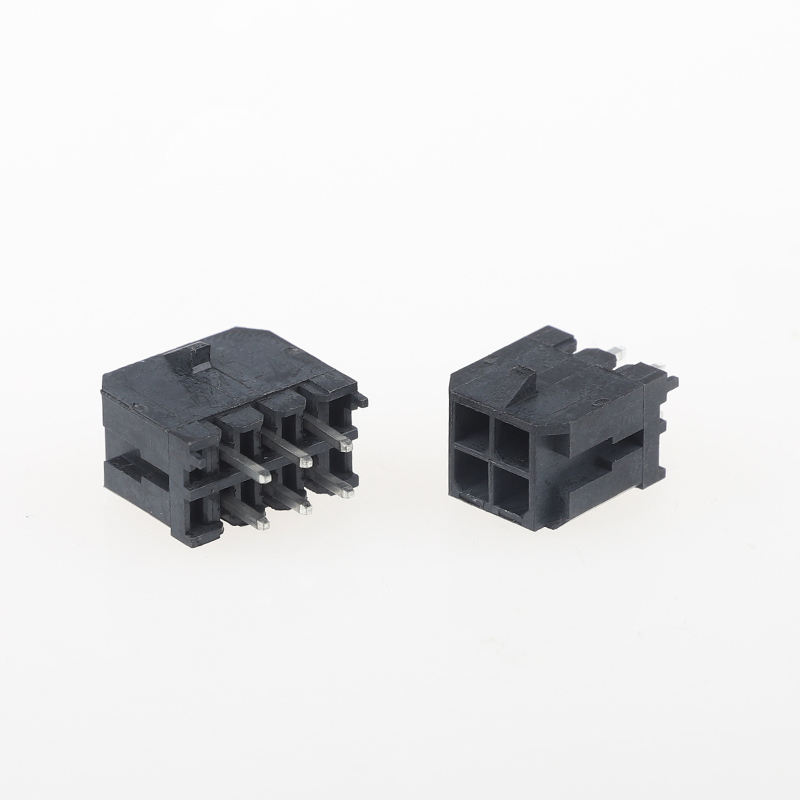

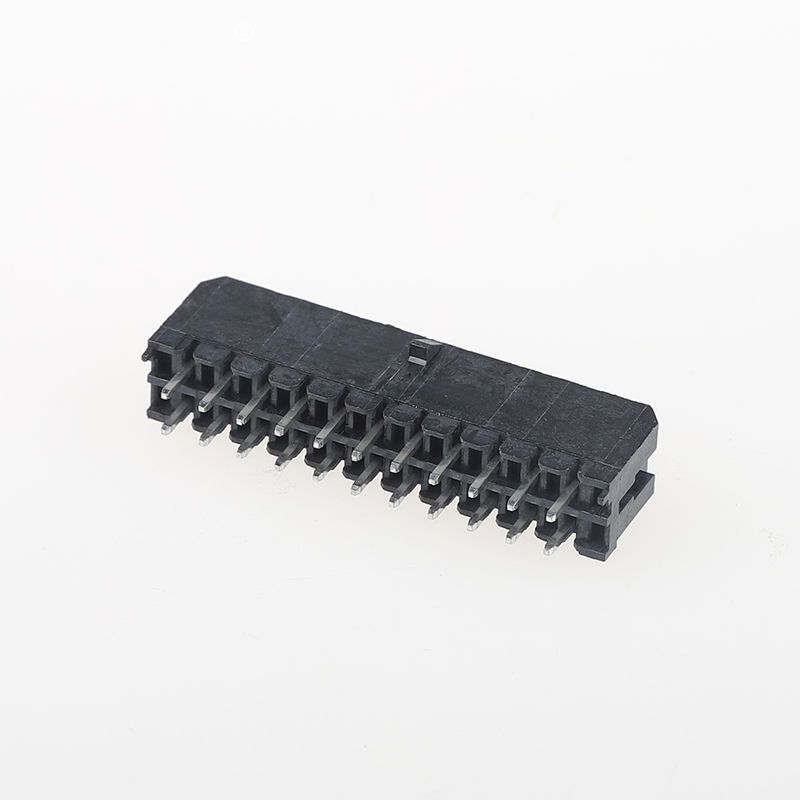

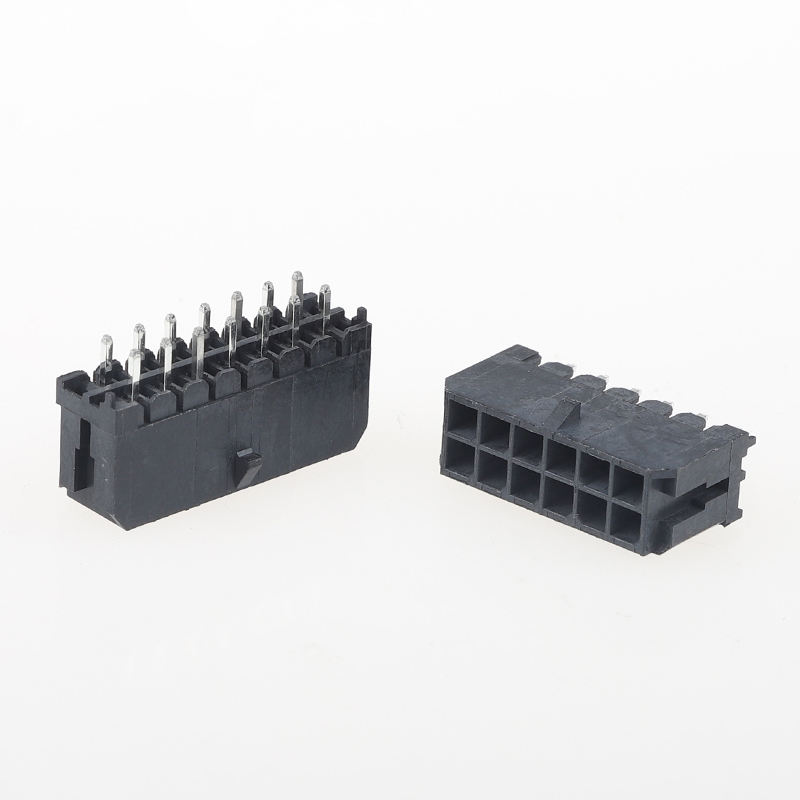

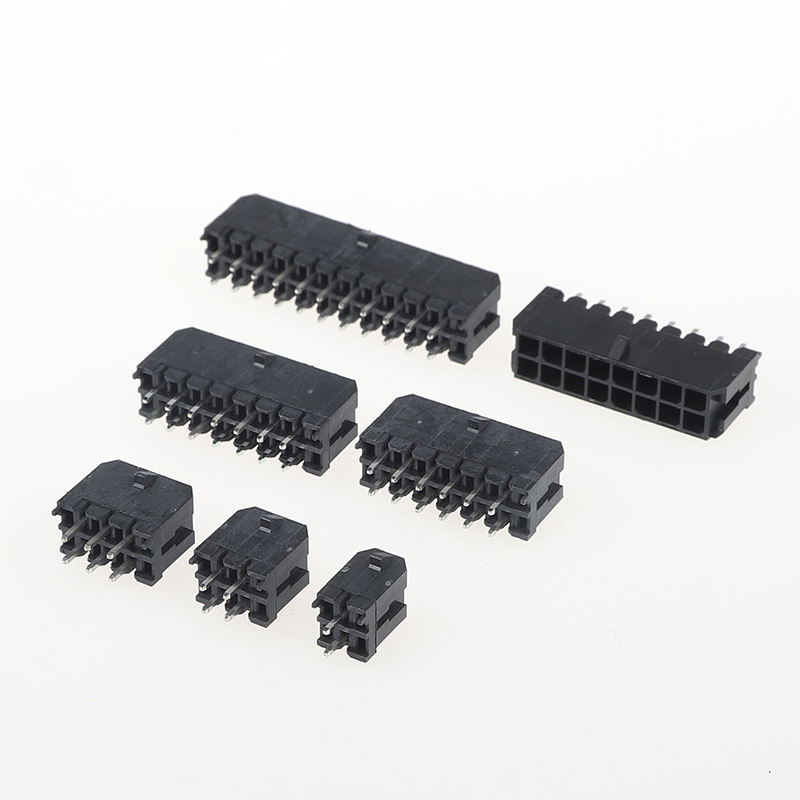

Mx3.0 metal dupla fileira fivela pino reto cabeçalho 3.0mm passo 180 graus 43045 pequeno 5557 conector de alimentação pcb conectores de parafuso
Destaques do produto
- Carcaça UL94V-0 retardante de chama e livre de halogênio; atende aos requisitos de segurança de eletrodomésticos e industriais
- Design de fivela de travamento de metal reforçado. Anti-desacasalamento; evita a desconexão acidental sob fortes vibrações em ambientes industriais e automotivos severos
- Solução de sistema completa: caixa compatível + terminais de crimpagem disponíveis, fornecimento centralizado
- Passo de 3,0 mm de fileira dupla, cabeçote de pino direto de 180°, uso misto de potência e sinal
- Compatível com RoHS e REACH
Especificações Técnicas
| Categoria |
Item |
Parâmetro |
| Desempenho Elétrico |
Tensão nominal |
600V CA/CC |
| Corrente nominal |
Até 8,5A por pino |
| Resistência de contato |
≤20mΩ |
| Resistência de Isolamento |
≥1000MΩ |
| Suportar Tensão |
1500V CA, 1min |
| Desempenho Mecânico |
Ciclos de acasalamento/desacasalamento |
Mínimo 30 ciclos |
| Força de Retenção Terminal |
≥24,5N |
| Antivibração |
Passe no teste de vibração aleatória industrial, sem abertura intermitente |
| Material e Revestimento |
Habitação |
PA66, UL94V-0, sem halogênio, preto |
| Material do pino/terminal |
Liga de cobre |
| Chapeamento |
Estanhado brilhante (revestimento de ouro opcional para versão de alta confiabilidade) |
| Especificações ambientais |
Temperatura operacional |
-40℃ ~ +125℃ |
|
Temperatura de armazenamento |
-45℃ ~ +130℃ |
| Guia de soldagem |
Soldagem por onda |
Pico 260°C, máximo 5s |
| Solda manual |
350°C, ≤5s por pino |
| Observação |
Evite soldagem repetida em alta temperatura para evitar deformação plástica |
Referência Cruzada/Substituição Alternativa
Substituição direta para a série Molex Micro-Fit 3.0 43045. O invólucro e os terminais compatíveis correspondem às séries 43020/43030. Também funciona como um substituto econômico para a série 5557 em muitos projetos de conexão de energia.
Os engenheiros podem reutilizar a pegada de PCB existente e as ferramentas de aproveitamento, sem necessidade de grande reformulação.
Vantagens do produto
- Trava metálica antivibração: Resolve o problema do cliente de conectores se soltando sob vibração em dispositivos de automação/veículos
- Plástico UL94V-0 sem halogênio, mais seguro para eletrodomésticos e controle industrial
- Conjunto completo de produção interna: cabeçote de pino, carcaça, terminais de crimpagem, cadeia de suprimentos estável
- Prazo de entrega curto para amostras e produção em massa, personalização flexível da contagem de pinos
- Inspeção rigorosa de 100% antes do envio, baixa taxa de falha de contato
Aplicativo
✅ Módulos de automação industrial, servo e controle de potência
✅ Eletrodomésticos, fontes de alimentação e unidades de carregamento
✅ Conexões de energia e sinal para interiores automotivos
✅ Equipamentos médicos, sistemas de telecomunicações e gerenciamento de baterias
✅ Conexão de alimentação fio a placa PCB
Método de embalagem
- Padrão: Embalagem de saco antiestático
- Opcional: Embalagem em caixa de papelão branca/neutra. Etiqueta de embalagem personalizada e códigos de barras disponíveis mediante solicitação.
Método de pagamento
EXW, FOB, CIF, CPT, T/T, L/C disponíveis
Tempo de espera
- Amostras: 3 dias úteis
- Pedido em massa: 1–2 semanas
Certificado de fábrica e serviço personalizado
- Certificações: UL, RoHS, REACH, ISO9001
- MOQ: Baixo MOQ para itens padrão
- Política de amostra:Apoie amostras grátis/entrega rápida de amostras.Serviço personalizado: contagem de pinos personalizada, espessura do revestimento, montagem do chicote de cabos, embalagem e marcação especiais.
Guia de seleção de clientes
- Confirme a contagem de pinos: 22P ~ 2Padrão 16P em estoque; contacte-nos para circuitos mais longos
- Redução de corrente: Reduza a corrente nominal quando vários pinos são carregados juntos sob alta temperatura ambiente
- Ambiente de vibração: Deve usar versão de trava de metal para evitar desacoplamentos inesperados
- Seleção de material: Padrão UL94V0 sem halogênio; especifique o revestimento de ouro se for necessário um longo ciclo de acasalamento
- Design de PCB: Siga a pegada padrão 43045 para substituição direta; verifique o perfil de temperatura de soldagem antes da produção em massa
Perguntas frequentes
1. P: Você tem um catálogo? Você pode me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
2. P: Não consigo encontrar o produto em seu catálogolog. Você pode fazer esse produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos deseja. Caso não o tenhamos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35 a 45 dias.
3. P: Você pode fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 unidades de amostras grátis de conector para teste. Mas você tem que pagar pelo custo de envio
4. P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; produtos personalizados são entregues dentro de 5-7 dias
5. P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Esse é o serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas padrão de exportação. Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Que tal o controle de qualidade da sua empresa
R: Siga rigorosamente a ISO9001. IQC, OQC, IPQC e QA representam 10% de nossa equipe. Todos os nossos produtos serão testados pelo CCD.
8. P: Preciso da sua lista de preços de todos os seus produtos. Você tem uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível listar todos os seus preços em uma lista, e os preços estão sempre mudando devido ao custo e à quantidade do material. E você pode nos fornecer uma lista de todos os itens de que precisa; confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços
9. P: Você pode fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos personalizados
produtos para nossos clientes anteriormente (principalmente chicotes de fios). Sobre embalagens personalizadas, não há problema, pois colocamos seu logotipo ou outras informações na embalagem. Só tenho que ressaltar que isso acarreta um custo adicional.
10. P: Quais certificados você possui?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
