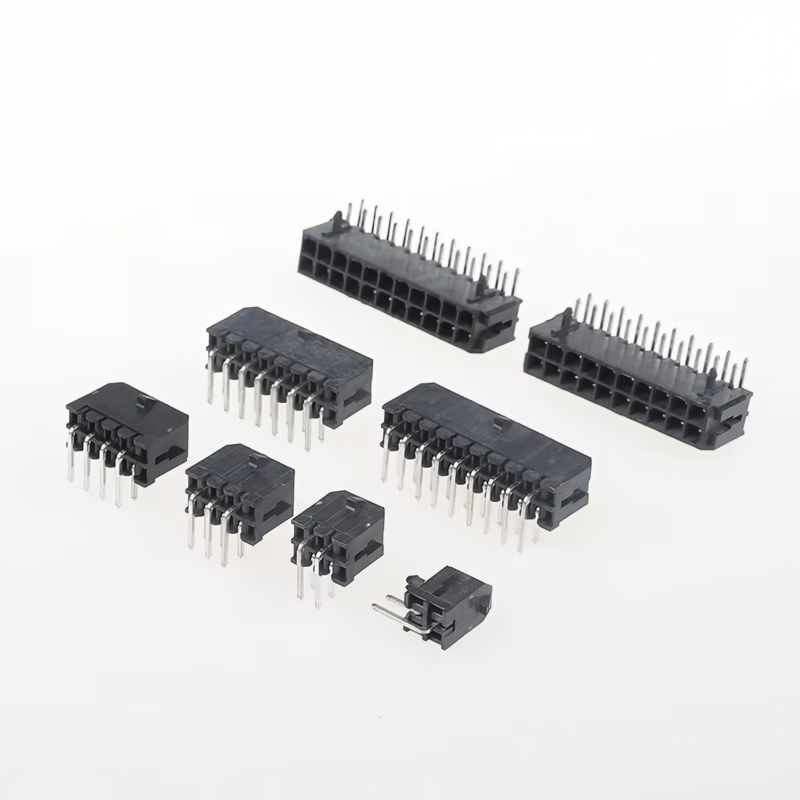

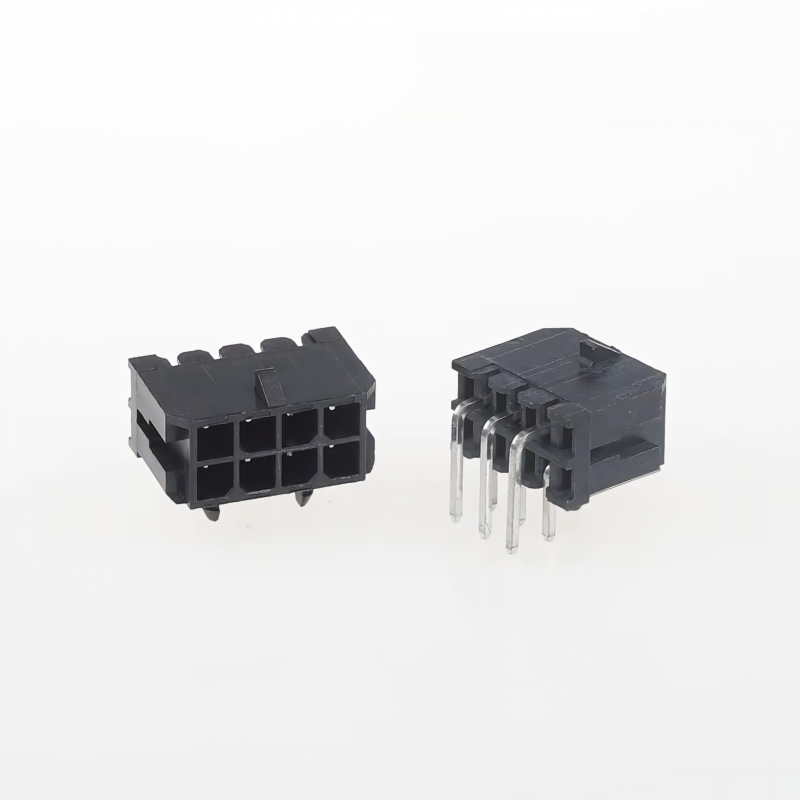

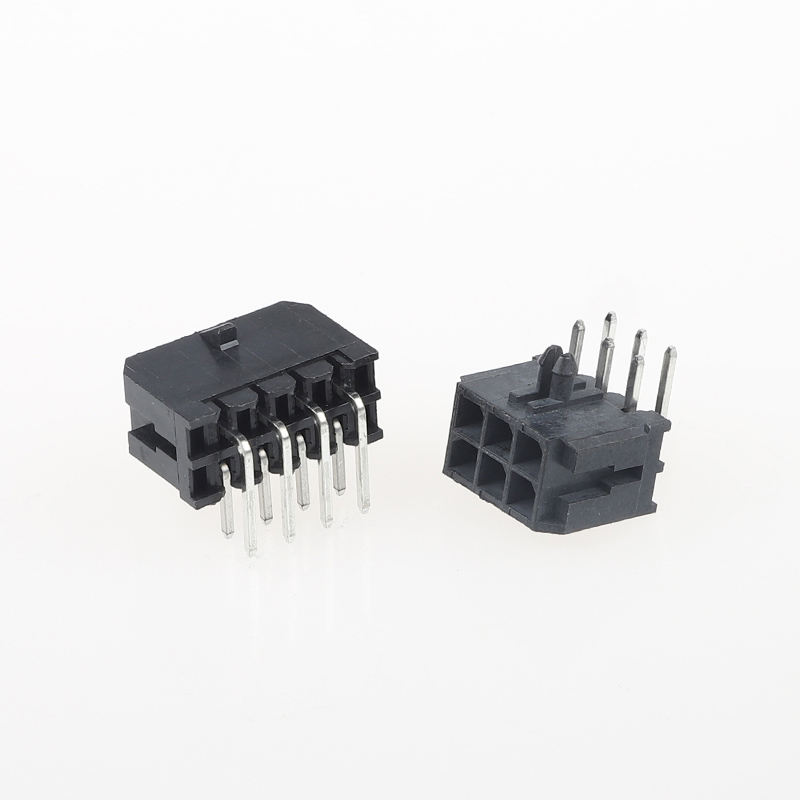

MX3.0 Pitch 3.0mm Conectores de Fio Elétrico R/A SMD Conector e Terminais Conector da Placa PCB
Destaques do produto
- Classe de chama de habitação: UL94V-0, sem halogênio e com baixa toxicidade para projetos industriais e de eletrodomésticos
- Bloqueio Positivo Antivibração: Design de trava de pressão reforçado para evitar desacoplamentos acidentais sob vibração contínua (crítico para ambientes industriais e de acessórios de veículos)
- Sistema Completo: Fornecimento de conjunto completo, incluindo wafer R/A SMD, caixa correspondente e terminais de crimpagem
- ** Passo 3,0 mm, montagem em superfície em ângulo reto, conexão fio-placa de linha única para transmissão de energia e sinal
- Compatível com RoHS e REACH
Especificações Técnicas
| Item |
Parâmetro |
| Desempenho Elétrico |
| Corrente nominal |
5A por pino |
| Tensão nominal |
250V CA/CC |
| Resistência de contato |
≤20mΩ |
| Resistência de Isolamento |
≥1000MΩ |
| Suportando Tensão |
1000V CA, 1min |
| Desempenho Mecânico |
| Ciclos de acasalamento |
≥300 vezes |
| Retenção de Desacasalamento |
Estrutura de travamento anti-queda, resiste ao teste de vibração |
| Calibre do fio |
AWG#20 ~ AWG#28 |
| Tom |
3,0 mm |
| Tipo de montagem |
SMD de ângulo reto |
| Posições |
2P ~ 24P personalizável |
| Material e Revestimento |
| Habitação |
Nylon66, UL94V-0, sem halogênio, preto |
| Material Terminal |
Bronze Fósforo |
| Chapeamento |
Estanhado (Padrão); Chapeamento de ouro opcional para sinal de alta confiabilidade |
| Guia de ambiente e soldagem |
| Temperatura operacional |
-40℃ ~ +105℃ |
| Temperatura de refluxo SMD |
Máx. 260°C, em conformidade com o padrão de soldagem IPC |
| Conformidade |
RoHS, REACH |
Referência Cruzada/Substituição Alternativa
Nosso conector MX3.0 R/A SMD é mecanicamente e eletricamente intercambiável com a série, um substituto direto para redução de custos:
- Molex: Série Micro-Fit 3.0 (série 43640 /43645 /43650)
- JST: Série equivalente R/A SMD de passo de 3,0 mm fio a placa
- TE (AMP): conector SMD de ângulo reto fio-placa de 3,0 mm equivalente
Observação: verifique a contagem de pinos e a pegada do PCB antes da produção em massa.
Vantagens do produto
- Bloqueio resistente à vibração: O travamento positivo evita a desconexão acidental de equipamentos móveis e vibratórios, resolvendo o risco de falha em campo devido a conexões soltas.
- Carcaça UL94V-0 sem halogênio: Seguro para requisitos de segurança contra incêndio de controle industrial, eletrodomésticos e acessórios automotivos.
- Fornecimento completo de BOM: Compra completa: wafer SMD + caixa + terminais de crimpagem, sem problemas de fornecimento de vários fornecedores.
- Soldagem SMD estável: Base SMT otimizada, boa soldabilidade, baixa taxa de exclusão durante a montagem da PCB.
- Alternativa econômica: Compatível pino a pino com marcas internacionais, reduzindo o custo da lista técnica sem comprometer a confiabilidade.
Aplicativo
✅ Automação industrial, servo controle, periférico PLC
✅ Eletrodomésticos: Ar condicionado, máquina de lavar, módulo de alimentação
✅ Eletrônicos auxiliares automotivos, iluminação de veículos e chicote de sensores
✅ Transmissão de energia e sinal para robótica, equipamentos médicos, sistema de gerenciamento de bateria
Método de embalagem
- Padrão: Embalagem de saco antiestático
- Opcional: Embalagem em caixa de papelão branca/neutra. Etiqueta de embalagem personalizada e códigos de barras disponíveis mediante solicitação.
Método de pagamento
EXW, FOB, CIF, CPT, T/T, L/C disponíveis
Tempo de espera
- Amostras: 3 dias úteis
- Pedido em massa: 1–2 semanas
Certificado de fábrica e serviço personalizado
- Certificações: UL, RoHS, REACH, ISO9001
- MOQ: Baixo MOQ para itens padrão
- Política de amostras: Amostras grátis disponíveis/ Entrega rápida da amostra.Serviço personalizado: contagem de pinos personalizada, espessura do revestimento, montagem do chicote de cabos, embalagem e marcação especiais.
Guia de seleção de clientes
- Confirme a contagem de pinos e os requisitos de corrente: Estanhado para circuito de alimentação; Banhado a ouro recomendado para sinal de baixo nível.
- Verifique a temperatura máxima de trabalho e o grau de vibração do seu equipamento; nosso design de fechadura é preferido para ambientes de alta vibração.
- Pegada de PCB: Use nossa pegada de PCB fornecida para combinar com nosso wafer R/A SMD.
- Seleção de fio: AWG#20~#28, faixa de crimpagem do terminal correspondente.
- O teste de pré-amostra é fortemente recomendado antes da validação do projeto em massa.
Perguntas frequentes
1. P: Você tem um catálogo? Você pode me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
2. P: Não consigo encontrar o produto em seu catálogolog. Você pode fazer esse produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos deseja. Caso não o tenhamos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35 a 45 dias.
3. P: Você pode fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 unidades de amostras grátis de conector para teste. Mas você tem que pagar o custo de envio
4. P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; produtos personalizados são entregues dentro de 5-7 dias
5. P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Esse é o serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas padrão de exportação. Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Que tal o controle de qualidade da sua empresa
R: Siga rigorosamente a ISO9001. IQC, OQC, IPQC e QA representam 10% de nossa equipe. Todos os nossos produtos serão testados pelo CCD.
8. P: Preciso da sua lista de preços de todos os seus produtos. Você tem uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível listar todos os preços, e os preços mudam com base nos custos e na quantidade dos materiais. E você pode nos fornecer uma lista de todos os itens de que precisa; confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços
9. P: Você pode fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos personalizados
produtos para nossos clientes anteriormente (principalmente chicotes de fios). Sobre embalagem personalizada, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Só tenho que ressaltar que isso acarreta um custo adicional.
10. P: Quais certificados você possui?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
