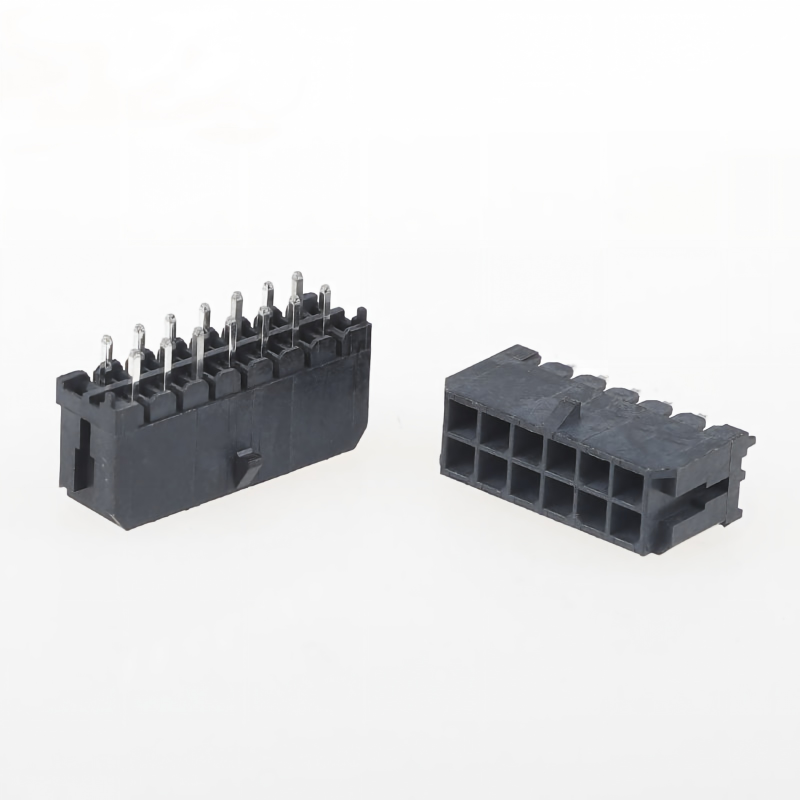

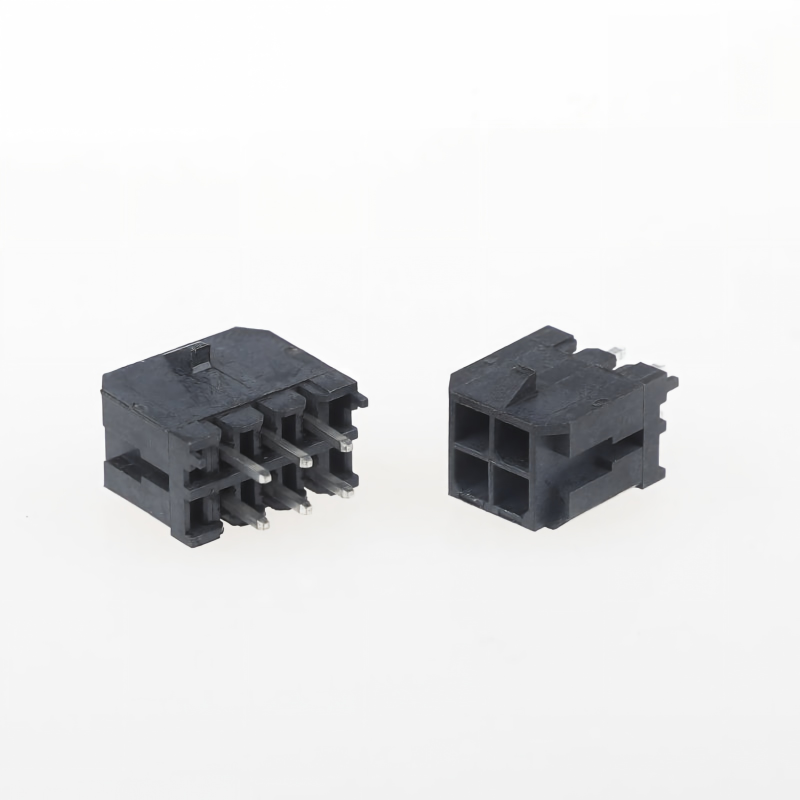

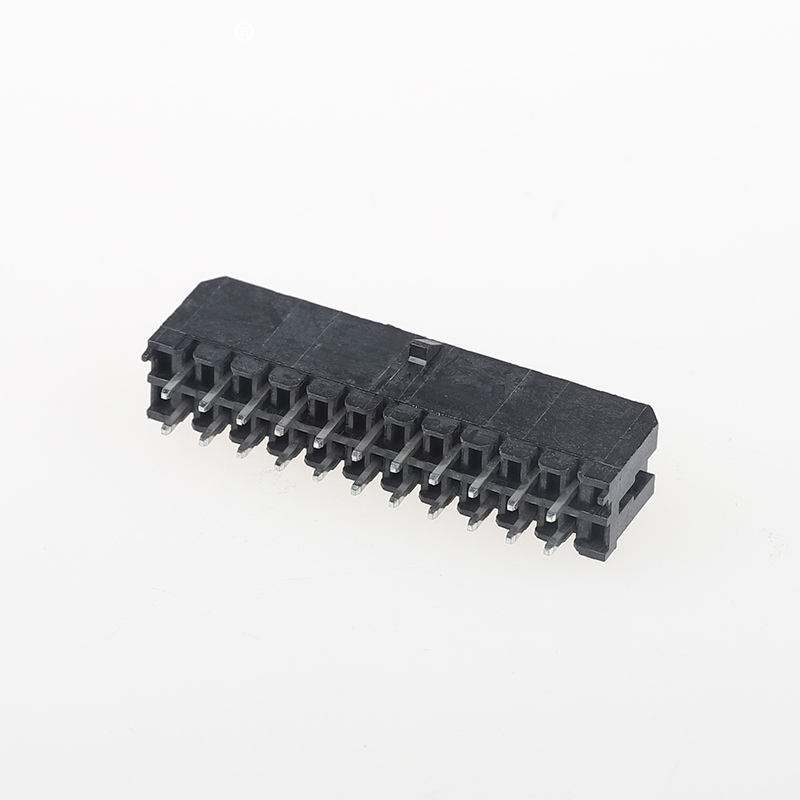

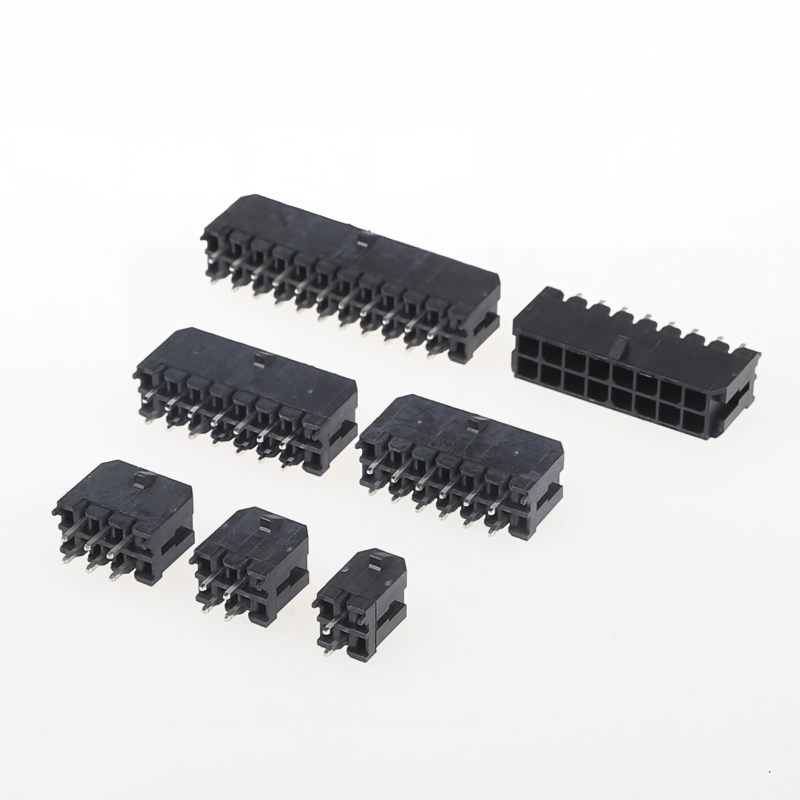

Fivela de fileira dupla do conector de passo MX 3,0 mm com conector de fio a placa de pino reto
Destaques do produto
- Design de fivela de travamento positivo: Anti-desacoplamento, fornece um clique audível e tátil após o acoplamento completo, evita a queda do conector sob vibração contínua para aplicações industriais e veiculares
- Material de habitação: UL94V-0 retardador de chama, livre de halogênio, compatível com RoHS e REACH
- Fornecimento de conjunto completo: Vendido como um kit completo, incluindo caixa + terminais de crimpagem, sem problemas de fornecimento separado
- Fileira dupla, passo de 3,0 mm, cabeçote de pino direto, estrutura polarizada anti-misplug
- Ampla faixa de temperatura, resistência de contato estável para transmissão de energia e sinal
Especificações Técnicas
| Categoria |
Item |
Parâmetro |
| Desempenho Elétrico |
Corrente nominal |
10A máximo por pino |
| Tensão nominal |
600V CA/CC |
| Resistência de contato |
≤10mΩ |
| Resistência de Isolamento |
≥5000MΩ |
| Suportando Tensão |
1500V CA por 1min |
| Desempenho Mecânico |
Tom |
3,0 mm, fileira dupla |
| Ciclos de acasalamento |
≥500 vezes |
| Resistência à vibração |
10 ~ 2.000 Hz, sem desconexão e sem desacoplamento |
| Estrutura de bloqueio |
Fivela de bloqueio positivo, polarizada |
| Material e Revestimento |
Habitação |
Nylon66, UL94V-0, sem halogênio |
| Material Terminal |
Liga de cobre |
| Chapeamento |
Chapeamento de estanho (chapeamento de ouro opcional) |
| Ambiente |
Temperatura operacional |
-40℃ ~ +105℃ |
| Conformidade |
RoHS 2.0, ALCANCE |
| Guia de soldagem |
Método de soldagem |
Soldagem por onda passante/soldagem manual |
| Temperatura e tempo de soldagem |
260°C máximo, ≤5s |
| Faixa de fio |
18~24AWG |
Referência Cruzada/Substituição Alternativa
Substituição direta para séries de conectores mundialmente famosas, mesma área ocupada e atribuição de pinos para economia no redesenho de PCB:
- Molex: Série Micro-Fit 3.0: 43020,43025,43030,43045
- JST: série equivalente de fio a placa de linha dupla com passo de 3,0 mm
- AMP (TE): conector de alimentação fio-placa de duas fileiras de 3,0 mm equivalente
Nota: Verifique a contagem de pinos e a dimensão mecânica antes da produção em massa. Amostras disponíveis para validação completa.
Vantagens do produto
- Fivela de bloqueio à prova de vibração: Resolve o problema dos engenheiros: desacoplamento acidental sob vibração industrial/automotiva
- UL94V-0 e plástico sem halogênio, atende rigorosos requisitos ambientais e de segurança contra incêndio para eletrodomésticos e controle industrial
- Forneça um pacote de montagem completo: caixa + terminais juntos, simplifique a lista técnica e a compra
- Terminal de liga de cobre estável com revestimento de estanho confiável, baixa resistência de contato, longa vida útil
- Compatível com Molex / JST / TE AMP, reduz o custo de redesenho de PCB
- Amostra rápida e prazo de entrega de produção em massa, personalização flexível
Aplicativo
✅ Equipamentos de automação industrial, PLC, servo driver
✅ Eletrodomésticos: Ar condicionado, esquentador, máquina de lavar, fonte de alimentação
✅ Controle interno automotivo, sinal de gerenciamento de bateria e conexão de energia
✅ Módulo de energia, driver de LED, equipamento médico, medidor inteligente
Método de embalagem
- Padrão: Embalagem de saco antiestático
- Opcional: Embalagem em caixa de papelão branca/neutra. Etiqueta de embalagem personalizada e códigos de barras disponíveis mediante solicitação.
Método de pagamento
EXW, FOB, CIF, CPT, T/T, L/C disponíveis
Tempo de espera
- Amostras: 3 dias úteis
- Pedido em massa: 1–2 semanas
Certificado de fábrica e serviço personalizado
- Certificações: UL, RoHS, REACH, ISO9001
- MOQ: Baixo MOQ para itens padrão
- Política de amostras: Amostras grátis disponíveis/ Entrega rápida da amostra.Serviço personalizado: contagem de pinos personalizada, espessura do revestimento, montagem do chicote de cabos, embalagem e marcação especiais.
Guia de seleção de clientes
- Confirme a contagem de pinos necessária: 22P até 2Padrão 12P; contagem de pin personalizada disponível
- Confirme a bitola do fio e a corrente máxima de trabalho
- Ambiente com muita vibração: Deve usar a versão com trava de fivela para evitar o desacoplamento
- Projeto necessário de segurança contra incêndio: Confirme UL94V0 + versão livre de halogênio
- Substituição entre marcas: teste as amostras primeiro para verificação de acoplamento antes da produção em massa
- Soldagem: Siga o limite de temperatura de soldagem através do orifício para evitar o derretimento da caixa de plástico
Perguntas frequentes
1. P: Você tem um catálogo? Você pode me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
2. P: Não consigo encontrar o produto em seu catálogolog. Você pode fazer esse produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos deseja. Caso não o tenhamos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35 a 45 dias.
3. P: Você pode fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 unidades de amostras grátis de conector para teste. Mas você tem que pagar o custo de envio
4. P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; produtos personalizados são entregues dentro de 5-7 dias
5. P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Expresso, como DHL, FedEx, UPS, TNT, EMS. Esse é o serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas padrão de exportação. Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Que tal o controle de qualidade da sua empresa
R: Siga rigorosamente a ISO9001. IQC, OQC, IPQC e QA representam 10% de nossa equipe. Todos os nossos produtos serão testados pelo CCD.
8. P: Preciso da sua lista de preços de todos os seus produtos. Você tem uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível listar todos os preços, e os preços mudam com base nos custos e na quantidade dos materiais. E você pode nos fornecer uma lista de todos os itens de que precisa; confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços
9. P: Você pode fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos personalizados
produtos para nossos clientes anteriormente (principalmente chicotes de fios). Sobre embalagem personalizada, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Só tenho que ressaltar que isso acarreta um custo adicional.
10. P: Quais certificados você possui?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
