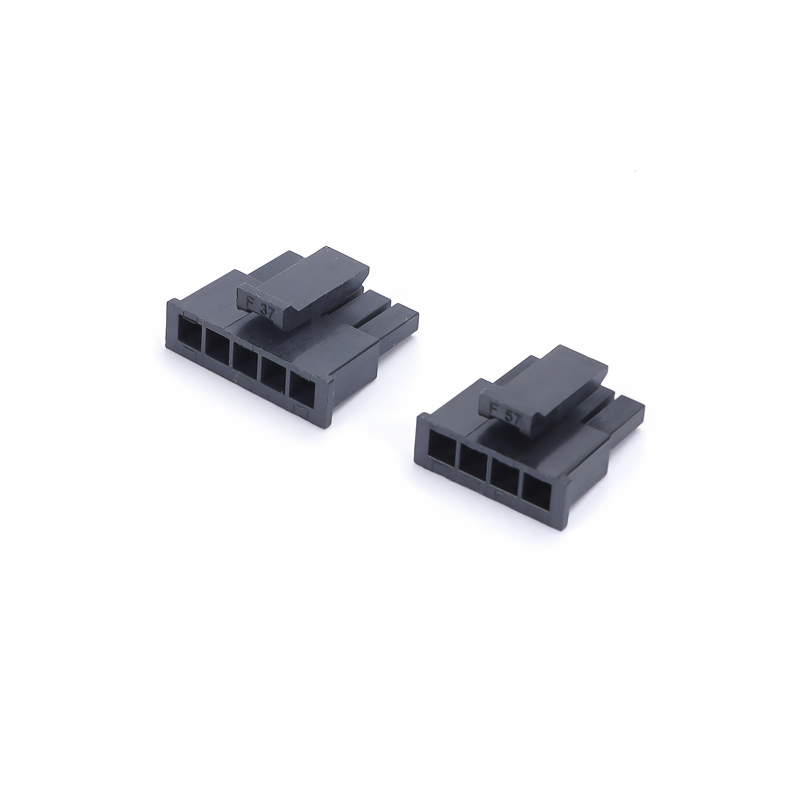

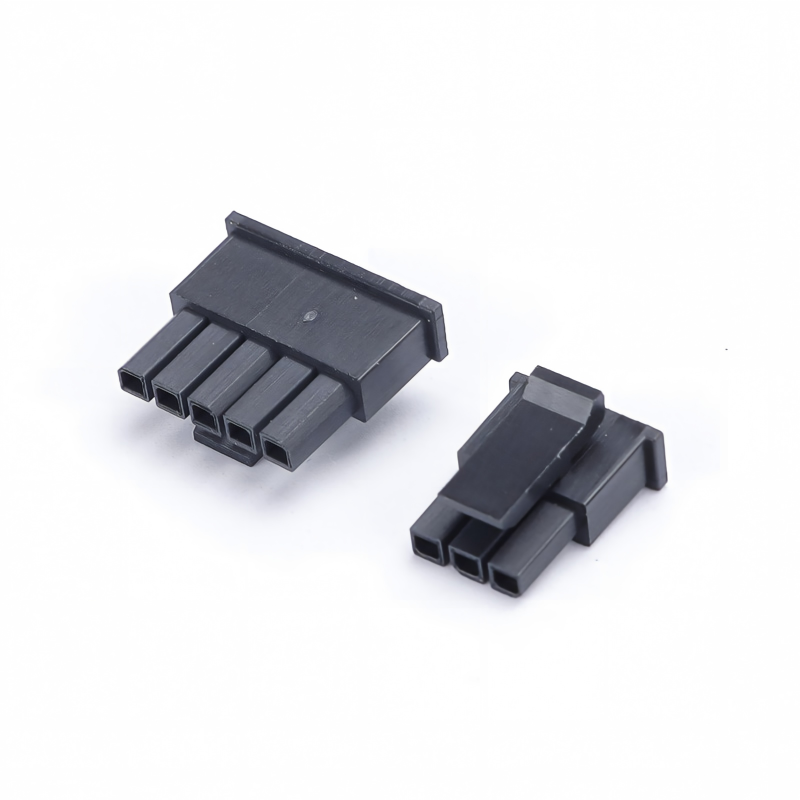

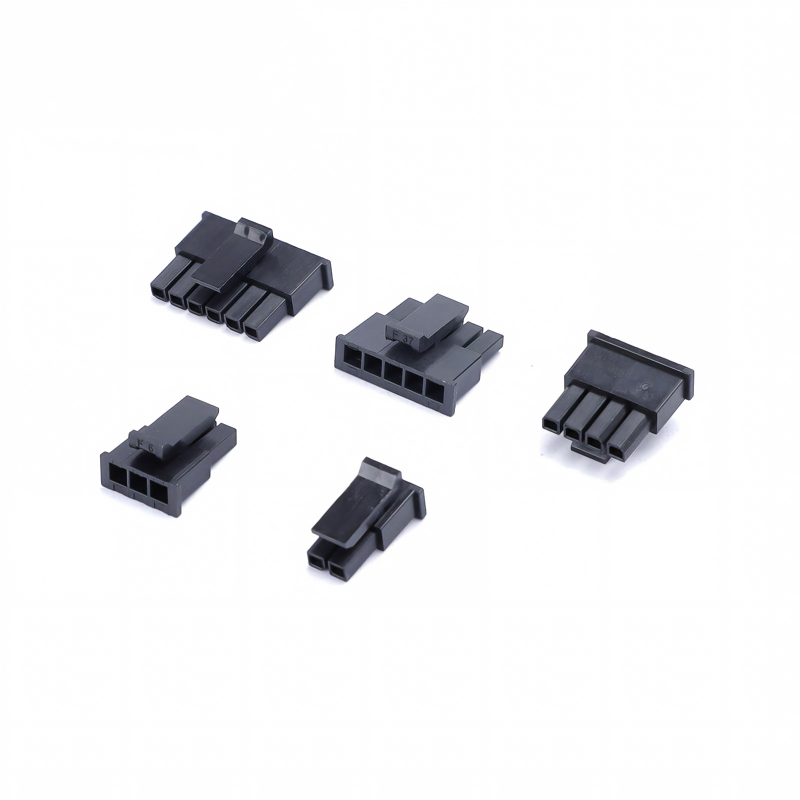

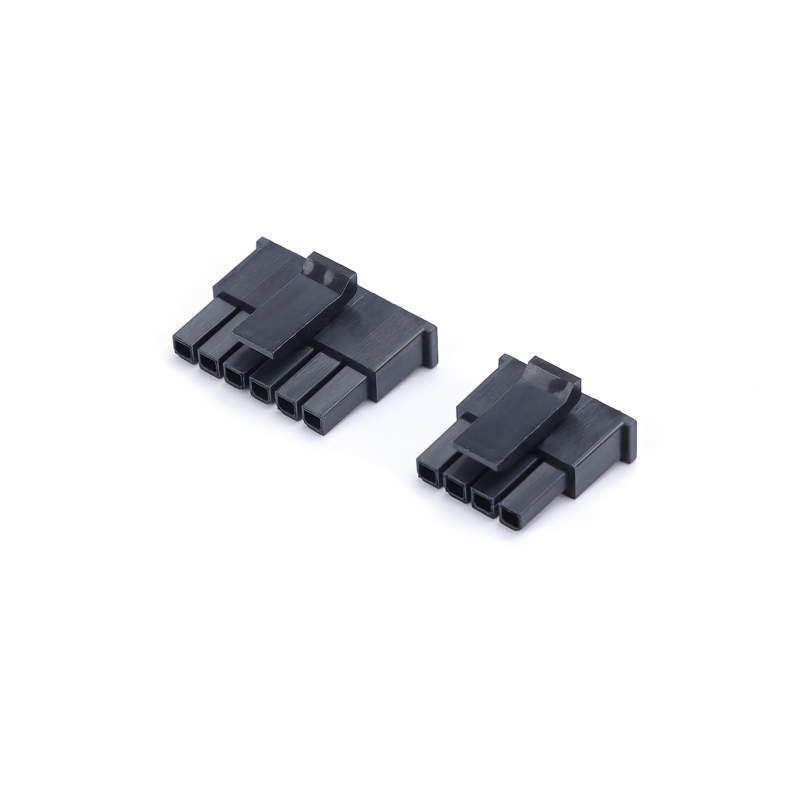

Conector de alimentação macho de fileira única, conector de passo de 3.0mm com fivela de borracha 5557 para conectores de placa de fio pcb
Destaques do produto
- Passo: 3,0 mm, conector de alimentação macho de linha única, modelo 5557
- Carcaça: UL94V-0 retardador de chama, livre de halogênio, atende aos requisitos de segurança de eletrodomésticos e industriais
- Design de fivela de borracha reforçada, antivibração, evita o desacoplamento acidental sob fortes vibrações industriais/automotivas
- Conjunto de suporte completo: caixa correspondente + terminais de crimpagem disponíveis
- Estrutura compacta, transmissão de energia estável para conexão fio-placa
Especificações Técnicas
| Item |
Detalhes |
| Desempenho Elétrico |
Corrente nominal: 5A máx. por contato
Tensão nominal: 250V CA
Resistência de isolamento: ≥1000MΩ
Resistência de contato: <20 mΩ
Tensão suportável: 1500V CA/min |
| Desempenho Mecânico |
Passo: 3,0 mm
Número de posições: 2P ~ 24P personalizável
Ciclos de acasalamento: ≥500 vezes
Força de acoplamento: Baixa força de inserção; travamento de fivela para anti-desacoplamento
Retenção: Fivela aprimorada contra vibração e queda |
| Material e Revestimento |
Carcaça: UL94V-0, nylon sem halogênio
Terminal: liga de cobre, revestimento de estanho (chapeamento de ouro opcional)
Fivela: Bloqueio de borracha integrado |
| Especificações ambientais |
Temperatura operacional: -40°C ~ +105°C
Compatível com ambientes de vibração industriais e automotivos leves |
| Guia de soldagem |
Temperatura da solda: 260 ℃ máx., soldagem por refluxo máximo de 5s
Soldagem de PCB através do orifício |
Referência Cruzada/Substituição Alternativa
Substituição compatível direta para marcas internacionalmente famosas:
- JST: Série EH
- Molex: série 5557
- AMP/TE: conectores de alimentação fio-placa de linha única equivalentes de 3,0 mm
Nota: O passo do pino, a estrutura de travamento e a área ocupada são intercambiáveis para substituição imediata.
Vantagens do produto
- Travamento de fivela de borracha antivibração: resolve o problema de desacoplamento acidental em equipamentos vibratórios
- UL94V-0 e caixa livre de halogênio, mais segura para produtos elétricos industriais e domésticos de alta temperatura
- Fornecimento de conjunto completo: caixa + terminais, fornecimento único
- Intercambiável com conectores JST/Molex/TE de 3,0 mm, fácil redesenho e substituição de BOM
- Terminais de cobre estanhados estáveis, baixa resistência de contato, transmissão de energia confiável
Aplicativo
✅ Equipamentos de controle industrial
✅ Eletrodomésticos (ar condicionado, esquentador, módulo de alimentação)
✅ Fiação interna automotiva para serviços leves
✅ Fonte de alimentação e módulos UPS
✅ Driver de LED
✅ Equipamento auxiliar médico
✅ Conexão de alimentação da placa de fio PCB
Método de embalagem
- Padrão: Embalagem de saco antiestático
- Opcional: Embalagem em caixa de papelão branca/neutra. Etiqueta de embalagem personalizada e códigos de barras disponíveis mediante solicitação.
Método de pagamento
EXW, FOB, CIF, CPT, T/T, L/C disponíveis
Tempo de espera
- Amostras: 3 dias úteis
- Pedido em massa: 1–2 semanas
Certificado de fábrica e serviço personalizado
- Certificações: UL, RoHS, REACH, ISO9001
- MOQ: Baixo MOQ para itens padrão
- Política de amostras: Amostras grátis disponíveis/ Entrega rápida da amostra.Serviço personalizado: contagem de pinos personalizada, espessura do revestimento, montagem do chicote de cabos, embalagem e marcação especiais.
Guia de seleção de clientes
- Confirme a posição do pino (2P~24P) e o requisito de corrente nominal
- Verifique a temperatura de trabalho e o nível de vibração do seu equipamento; recomendo a versão com fivela para cenários de alta vibração
- Verifique a pegada do PCB ao substituir peças JST/Molex/TE
- Selecione o revestimento de estanho/ouro com base nos requisitos de corrosão e vida útil
- Confirme os requisitos de ausência de halogênio e retardante de chama antes da finalização da lista técnica
Perguntas frequentes
1. P: Você tem um catálogo? Você pode me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
2. P: Não consigo encontrar o produto em seu catálogolog. Você pode fazer esse produto para mim?
R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos deseja. Caso não o tenhamos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35 a 45 dias.
3. P: Você pode fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 unidades de amostras grátis de conector para teste. Mas você tem que pagar o custo de envio
4. P: E quanto ao seu prazo de entrega?
R: Os produtos em estoque são entregues dentro de 1 dia; produtos personalizados são entregues dentro de 5-7 dias
5. P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Expresso, como DHL, FedEx, UPS, TNT, EMS. Esse é o serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas padrão de exportação. Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento você aceita? Posso pagar RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Que tal o controle de qualidade da sua empresa
R: Siga rigorosamente a ISO9001. IQC, OQC, IPQC e QA representam 10% de nossa equipe. Todos os nossos produtos serão testados pelo CCD.
8. P: Preciso da sua lista de preços de todos os seus produtos. Você tem uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível listar todos os preços, e os preços mudam com base nos custos e na quantidade dos materiais. E você pode nos fornecer uma lista de todos os itens de que precisa; confirmaremos cuidadosamente um por um e lhe daremos uma especificação e lista de preços
9. P: Você pode fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos personalizados
produtos para nossos clientes anteriormente (principalmente chicotes de fios). Sobre embalagem personalizada, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Só tenho que ressaltar que isso acarreta um custo adicional.
10. P: Quais certificados você possui?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
