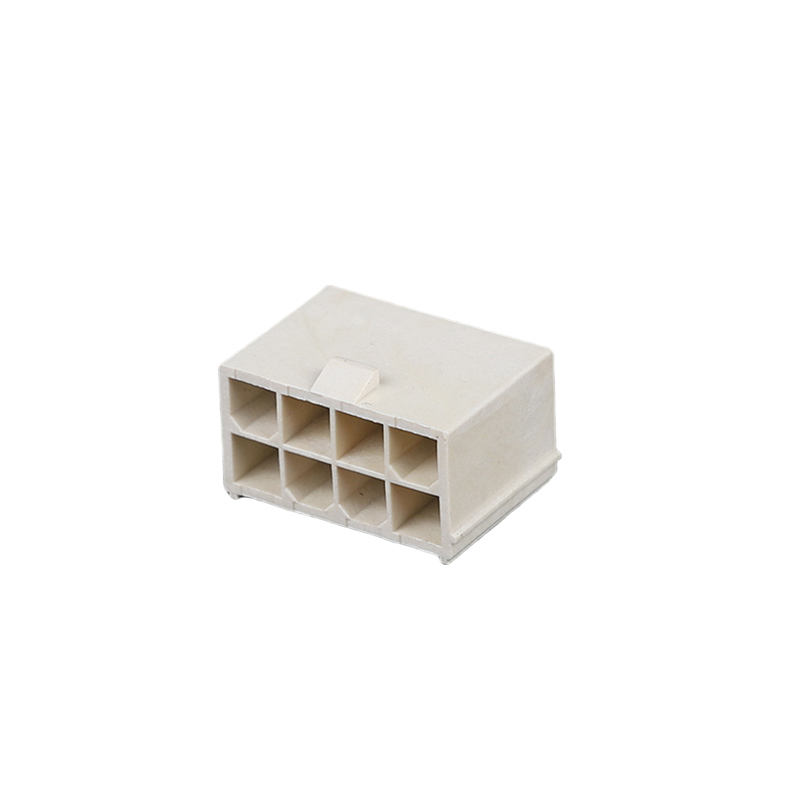

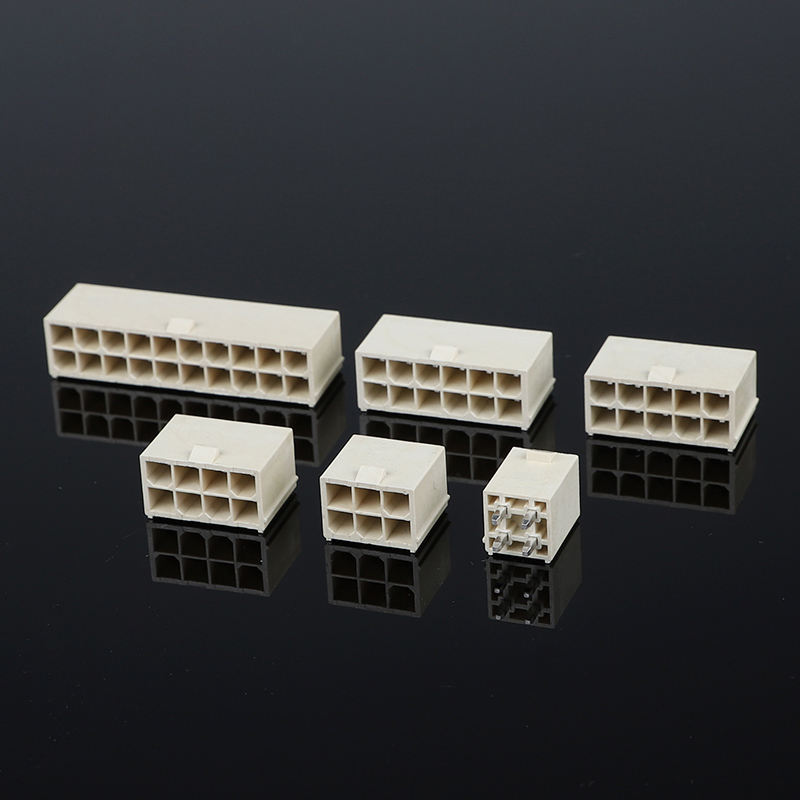

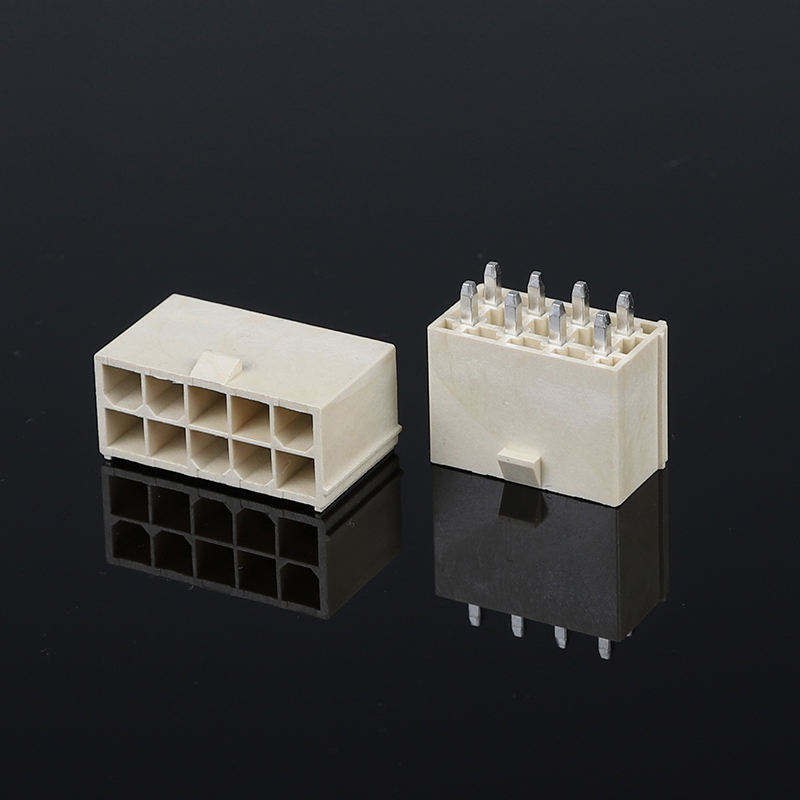

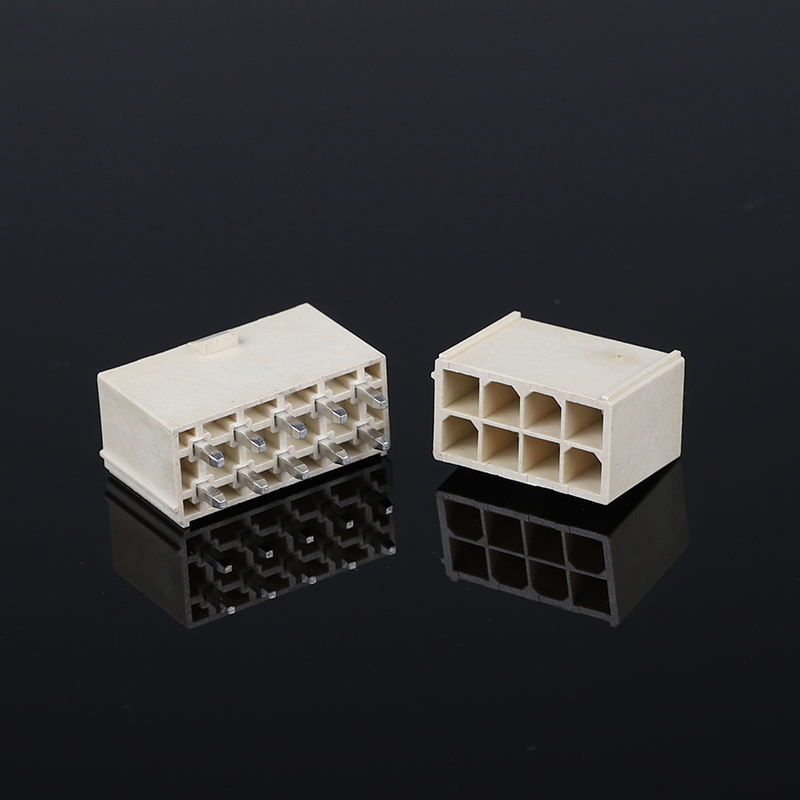

Visão Geral Curta: Conector de alimentação ATX de fileira dupla reta de 4,2 mm de passo 5557/5569, carcaça LCP de alta temperatura, UL94V-0, sem halogênio. Design de fivela anti-desencaixe para aplicações industriais e automotivas de alta vibração. Conjunto completo de carcaça e terminal disponível.
Destaques do Produto
✅ Resistência à Chama e Material Ecológico: Carcaça LCP, classificação de chama UL94V-0, sem halogênio, atende aos requisitos ambientais de eletrodomésticos e industriais
✅ Fivela Dupla Anti-Vibração Anti-Desencaixe: Fivela de travamento de fileira dupla reforçada, evita desconexão acidental sob choque e vibração contínuos em ambientes hostis industriais / veiculares
✅ Componentes de Correspondência Completa: Conjunto completo incluindo carcaça plástica (shell) + terminais de crimpagem, aquisição única
✅ Material LCP de Alta Temperatura: Desempenho estável durante a soldagem SMT, suporta altas temperaturas ambientes de trabalho
Especificações Técnicas
| Item |
Detalhes |
| Passo |
4,2 mm |
| Estrutura |
Fileira dupla, pino reto, travamento por fivela |
| Modelo |
Série 5557 / 5569 |
| Desempenho Elétrico |
| Corrente Nominal |
9A por circuito |
| Tensão Nominal |
250V AC |
| Resistência de Contato |
≤20mΩ |
| Resistência de Isolamento |
≥1000MΩ |
| Tensão de Suporte |
1500V AC por 1min |
| Desempenho Mecânico |
| Ciclos de Inserção / Retirada |
≥1000 vezes |
| Força de Travamento |
Fivela dupla reforçada, anti-desencaixe sob vibração |
| Força de Retenção do Contato |
Atende ao padrão de teste de vibração e choque IEC |
| Material, Revestimento e Ambiente |
| Material da Carcaça |
LCP de alta temperatura |
| Classe de Chama |
UL94V-0, sem halogênio |
| Material Base do Terminal |
Liga de cobre |
| Revestimento |
Revestimento de estanho (revestimento de ouro opcional) |
| Temp. de Operação |
-40℃ ~ +125℃ |
| Guia de Soldagem |
Compatível com soldagem SMT; Temperatura de pico de reflow ≤260℃, máx. 10s |
Referência Cruzada / Substituição Alternativa
Substituição direta compatível para marcas famosas internacionalmente:
- JST: Série 5557 / 5569
- Molex: Série 3901
- TE (AMP): Conectores ATX de alimentação de passo de 4,2 mm
Nota: A contagem de pinos precisa corresponder ao usar referências cruzadas.
Recursos do Produto
- Passo padrão de 4,2 mm, layout de pino reto de fileira dupla, design clássico de soquete de fonte de alimentação ATX
- Mecanismo de travamento de fivela dupla, evita desencaixe acidental sob vibração
- Plástico LCP de alta temperatura, estável em altas temperaturas em ambientes de soldagem e trabalho
- Retardador de chama UL94V-0, sem halogênio, em conformidade com o meio ambiente
- Solução completa de carcaça + terminal, fácil montagem
Vantagens do Produto
- Design de travamento anti-queda: Resolve o ponto de dor do cliente de afrouxamento e desconexão do conector sob vibração para equipamentos industriais e de bordo
- LCP resistente a altas temperaturas, sem deformação durante a soldagem por reflow
- Controle rigoroso de material: UL94V-0 + sem halogênio, atende à auditoria de segurança para projetos industriais, eletrodomésticos e automotivos parciais
- Compatível pino a pino com JST / Molex / TE, substituição conveniente de BOM sem redesenho de PCB
- Fornecimento direto da fábrica; suporta contagem de pinos, revestimento e embalagem personalizados
Aplicação
- Fonte de alimentação ATX para PC
- Equipamento de controle industrial, porta de alimentação servo
- Eletrodomésticos (ar condicionado, inversor)
- Módulos de alimentação automotiva auxiliar
- Equipamento de alimentação médica
- Driver de alimentação LED e pacote de bateria
Método de Embalagem
- Padrão: Embalagem em saco antiestático
- Opcional: Embalagem em caixa de papelão branca / neutra. Rótulo de embalagem personalizado e códigos de barras disponíveis mediante solicitação.
Método de Pagamento
EXW, FOB, CIF, CPT, T/T, L/C disponíveis
Prazo de Entrega
- Amostras: 3 dias úteis
- Pedido em massa: 1–2 semanas
Certificado de Fábrica e Serviço Personalizado
- Certificações: UL, RoHS, REACH, ISO9001
- MOQ: MOQ baixo para itens padrão
- Política de Amostra: Amostras grátis disponíveis / Entrega rápida de amostras. Serviço personalizado: Contagem de pinos personalizada, espessura de revestimento, montagem de chicote de fios, embalagem e marcação especiais.
Guia de Seleção do Cliente
- Confirme a contagem de pinos antes de referenciar a substituição para corresponder à pegada
- Para cenários de alta vibração, escolha a versão de travamento com fivela dupla para evitar desencaixe
- Para o processo de soldagem: confirme a temperatura de reflow ≤260℃
- Para projetos automotivos, solicite o relatório completo de material e o certificado de halogênio
- Se o revestimento de ouro for necessário, notifique as vendas na fase de cotação
FAQ
1. P: Vocês têm um catálogo? Podem me enviar o catálogo para verificar todos os seus produtos?
R: Sim, você pode entrar em contato conosco online ou enviar um e-mail para obter o catálogo.
2. P: Não consigo encontrar o produto no seu catálogo. Vocês podem fazer este produto para mim? R: Nosso catálogo mostra a maioria dos nossos produtos, mas não todos. Basta nos informar qual produto você precisa e quantos você quer. Se não o tivermos, também podemos projetar e fazer um novo molde para produzi-lo. Para sua referência, fazer um molde comum levará cerca de 35-45 dias.
3. P: Vocês podem fornecer uma amostra? Essas amostras são gratuitas?
R: Sim, fornecemos 5-10 unidades de amostras grátis de conectores para teste. Mas você tem que pagar o custo de envio
4. P: E quanto ao seu tempo de entrega?
R: Mercadorias em estoque são entregues em 1 dia; mercadorias personalizadas são entregues em 5-7 dias
5. P: Como enviar meu pedido?
R: Para pacotes pequenos, envie-os por Express, como DHL, FedEx, UPS, TNT, EMS. Esse é o serviço porta a porta. Para pacotes grandes, podemos enviá-los por via aérea ou marítima. Usamos caixas de exportação padrão. Somos responsáveis por qualquer dano ao produto causado durante a entrega.
6. P: Que tipo de pagamento vocês aceitam? Posso pagar em RMB?
R: Aceitamos T/T (transferência bancária), Western Union e PayPal. Certifique-se de que podemos receber o mesmo valor da fatura. E você pode pagar em RMB. Sem problemas.
7. P: Como está o controle de qualidade da sua empresa?
R: Segue rigorosamente a ISO9001. IQC, OQC, IPQC e QA representam 10% de nossa equipe. Todos os nossos produtos serão testados por CCD.
8. P: Preciso da sua lista de preços de todos os seus produtos. Vocês têm uma lista de preços?
R: Não temos uma lista de preços de todos os nossos produtos. Como temos tantos itens, é impossível listar todos os preços, e os preços mudam com base nos custos dos materiais e na quantidade. E você pode nos fornecer uma lista de todos os itens que você precisa; nós os confirmaremos cuidadosamente um por um e lhe daremos uma lista de especificações e preços
9. P: Vocês podem fazer produtos personalizados e embalagens personalizadas?
R: Sim. Fizemos muitos produtos personalizados para nossos clientes anteriormente (principalmente chicotes de fios). Sobre embalagens personalizadas, não há problema; podemos colocar seu logotipo ou outras informações na embalagem. Apenas para apontar que isso incorre em um custo adicional.
10. P: Que certificados vocês têm?
R: CE, CQC, UL, ISO9001, ISO14001, IATF16949, ISO45001, QC080000, etc.
