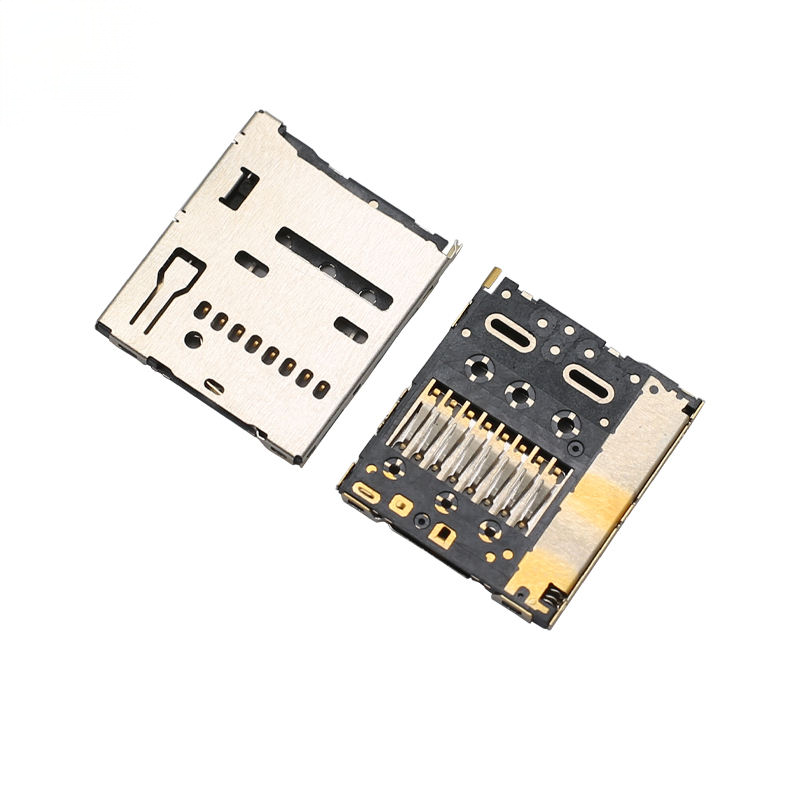

Substituição do Conector Micro SD Tipo Push Push JAE ST11S008V4HR2000 para Cartão TF para Câmera de Telefone - para PCB

Destaque

Substituição direta pino a pino para JAE ST11S008V4HR2000 série ST11-H
Mecanismo de ejeção automática push-push de perfil ultrabaixo de 1,25 mm, montagem em superfície SMT
Interruptor de detecção de cartão NC (Normalmente Fechado) integrado para detecção de inserção de cartão
Passo de contato de 1,10 mm, 8 pinos de sinal + 2 pinos de interruptor; suporta transmissão de alta velocidade micro-SD UHS-I
Carcaça de blindagem de aço inoxidável com fixação multiponto para supressão de EMI e anti-afrouxamento durante a reflow
Carcaça LCP UL94V-0 de alta temperatura, revestimento de contato ouro-níquel, vida útil de 5000 ciclos de acoplamento
Compatível com RoHS, Baixo Teor de Halogênio, REACH SVHC; embalagem padrão em fita em relevo de 2000 unidades

Especificações Técnicas

Parâmetros Mecânicos Gerais

Características Elétricas e de Materiais

Diretrizes Ambientais e de Soldagem

Recursos do Produto

• Operação push-push de ejeção automática: empurre para travar, um toque curto novamente para ejetar o cartão TF; curso de ejeção de 3,4 mm para remoção conveniente do cartão
• Interruptor integrado de detecção de cartão NC, sinal de hardware para detecção de presença de cartão
• Passo de 1,10 mm, 8 contatos de sinal mais 2 contatos de interruptor de detecção
• Terminação de montagem em superfície SMT; várias abas de fixação metálicas evitam que o componente flutue no forno de reflow
• Altura total de 1,25 mm, pegada compacta para design de gabinete fino

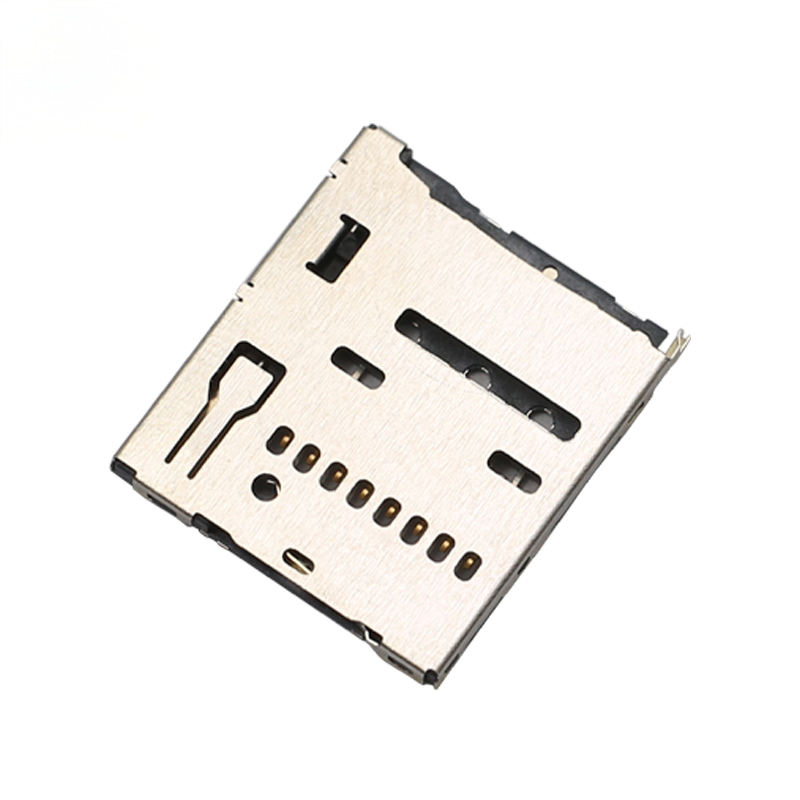

• Carcaça de blindagem de aço inoxidável, blindagem EMI eficaz para eletrônicos portáteis
• Carcaça LCP UL94V-0 de alta temperatura, estável sob perfil de reflow SMT padrão

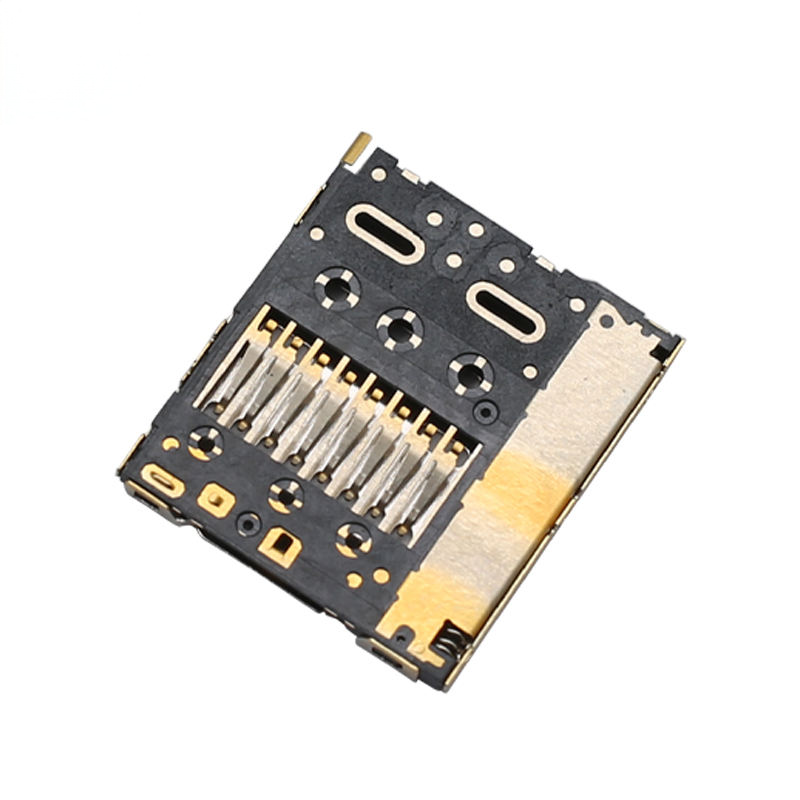

• Contatos de bronze fosforoso com revestimento de acoplamento ouro sobre níquel, estanho flash nos terminais da PCB para boa soldabilidade
• Embalagem em fita e rolo para linhas de montagem SMT automáticas de alta velocidade
•

Vantagens do Produto

1. Substituição direta: Pegada e atribuição de pinos exatas correspondentes ao JAE ST11S008V4HR2000, reutilize o layout existente da PCB, elimine custos de redesenho da placa e atrasos no projeto.
2. Confiabilidade mecânica push-push: Estrutura anti-ejeção integrada, desempenho estável sob vibração para dispositivos portáteis.
3. Interruptor de detecção de cartão por hardware: Sinal de detecção NC permite que o MCU host reconheça a inserção/remoção do cartão, suporta lógica de hot-plug.
4. Amigável para produção em massa: Garras de fixação multiponto evitam deslocamento/flutuação durante o reflow SMT; embalagem em rolo adequada para máquinas de pick-and-place de alta velocidade.
5. Carcaça de aço inoxidável com blindagem EMI: Suprime interferência eletromagnética para câmeras, IoT portátil e equipamentos portáteis.
6. Alternativa econômica: Reduza o custo da BOM em comparação com o componente JAE original, mantendo a equivalência eletromecânica completa.

Nosso Serviço

2. Capacidade de Produção Suficiente---resolva os problemas de grandes pedidos para você
3. Personalização Profissional---forneça serviço completo para conectores
4. Resolva Problemas---todos os problemas de produção nós resolveremos para você antes do envio
5. Entrega Rápida---forneça múltiplas soluções de entrega para economizar custos de logística

Indústrias de Aplicação

• Câmeras de ação, câmeras de painel, dispositivos de gravação vestíveis
• Instrumentos portáteis e terminais industriais portáteis
• Drones, nós de sensores IoT compactos, hardware vestível inteligente
• Câmeras de segurança pequenas, equipamentos de gravação de vídeo portáteis
• Eletrônicos portáteis de consumo, placas de controle embarcadas compactas
